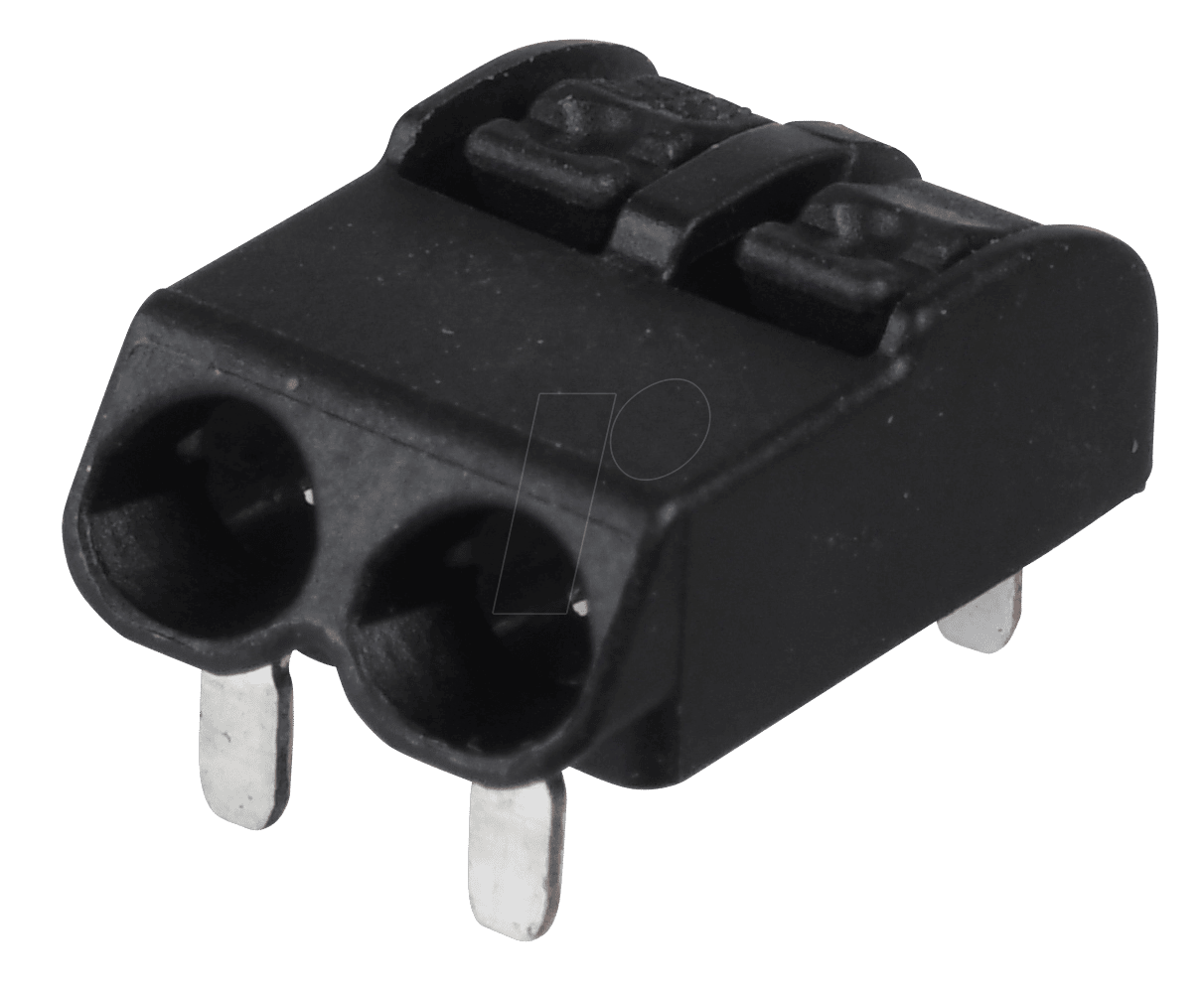

Präzision und Zuverlässigkeit für Ihre Elektronikprojekte: WAGO 2060-1422 THR-Leiterplattenklemme
Sie suchen nach einer durchdachten und robusten Verbindungslösung für Ihre Leiterplattenprojekte, die höchste Ansprüche an Zuverlässigkeit und Präzision erfüllt? Die WAGO 2060-1422 THR-Leiterplattenklemme mit 4 mm Rastermaß und 2 Polen in schwarzer Ausführung ist die Antwort für Ingenieure, Entwickler und Hobbyisten, die auf eine stabile und effiziente Signalübertragung angewiesen sind. Diese Klemme ist speziell für anspruchsvolle Anwendungen konzipiert, bei denen eine sichere und dauerhafte Steckverbindung unerlässlich ist, um Ausfälle zu minimieren und die Leistung Ihrer elektronischen Systeme zu maximieren.
Überlegene Verbindungstechnik: Der WAGO 2060-1422 Unterschied
Im Vergleich zu herkömmlichen Lötverbindungen oder weniger spezialisierten Stecksystemen bietet die WAGO 2060-1422 THR-Leiterplattenklemme entscheidende Vorteile. Ihre THR (Through-Hole Reflow) Technologie ermöglicht eine vollautomatische Bestückung und Lötung im Reflow-Prozess, was die Produktionskosten senkt und die Prozesssicherheit erhöht. Die bewährte CAGE CLAMP®-Anschlusstechnik von WAGO garantiert eine vibrationssichere und wartungsfreie Verbindung, die auch unter extremen Bedingungen Bestand hat. Die kompakte Bauform und das durchdachte Design minimieren zudem den Platzbedarf auf der Leiterplatte, was gerade in der modernen Elektronikentwicklung von großer Bedeutung ist.
Anwendungsbereiche und Leistungsmerkmale
Die WAGO 2060-1422 THR-Leiterplattenklemme findet ihren Einsatz in einer Vielzahl von Branchen und Applikationen, darunter:
- Industrielle Automatisierung: Steuerungstechnik, Sensorik, Aktuatorik, Signalübertragung in rauen Umgebungen.
- Automobilindustrie: Bordelektronik, Steuergeräte, Beleuchtungssysteme, wo Vibration und Temperaturwechsel die Norm sind.
- Gebäudetechnik: Smart Home Systeme, Beleuchtungssteuerung, Sicherheitstechnik, Energiemanagementsysteme.
- Konsumelektronik: Haushaltsgeräte, Medizintechnik, Telekommunikation, wo Zuverlässigkeit und Kompaktheit gefragt sind.
- Prototypenentwicklung und Kleinserien: Schnelle und sichere Prototypenaufbauten und flexible Fertigung.
Die Klemme ist für die Aufnahme von ein- und mehrdrächtigen Leitern konzipiert und ermöglicht eine einfache und werkzeuglose Verdrahtung. Die rote Betätigungshebel-Mechanik erleichtert das Öffnen und Schließen des Klemmraums, was die Handhabung weiter vereinfacht. Die Nennspannung von 250 V und der Nennstrom von 13,5 A decken eine breite Palette von Anforderungen ab.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | WAGO 2060-1422 |
| Typ | THR-Leiterplattenklemme |
| Polanzahl | 2 |
| Rastermaß (RM) | 4 mm |
| Farbe | Schwarz (sw) |
| Anschlusstechnik | CAGE CLAMP® SMT |
| Leiterquerschnitt (flexibel/starr) | 0,2 – 0,75 mm² |
| Nennspannung | 250 V |
| Nennstrom | 13,5 A |
| Bauform | THR (Through-Hole Reflow) |
| Temperaturbereich | -40 °C bis +105 °C |
| Gehäusematerial | Hochleistungspolymer (PA 6.6), hitzebeständig und flammwidrig nach UL 94 V-0 |
| Anzahl der Betätigungshebel | 2 |
| Montageart | Lötbar (Reflow-Löten) |
| Vibrationsfestigkeit | Hervorragend durch CAGE CLAMP®-Technologie |
| Korrosionsbeständigkeit | Kontakte aus hochleitfähigem Kupferlegierung mit geeigneter Oberflächenbehandlung |
| Isolationsgruppe | II nach IEC 60664-1 |
| Schutzart (bei gestecktem Zustand) | IP20 (abhängig von der gesamten Konfiguration) |
Die Vorteile der WAGO 2060-Serie auf einen Blick
Die Auswahl der WAGO 2060-1422 THR-Leiterplattenklemme bietet Ihnen eine Reihe von entscheidenden Vorteilen, die Ihre Entwicklung und Produktion maßgeblich optimieren:
- Optimierte Produktionsprozesse: Die THR-Bauform ermöglicht die Integration in den automatisierten Reflow-Lötprozess, was manuelle Lötoperationen überflüssig macht und die Durchlaufzeiten reduziert.
- Höchste Verdrahtungssicherheit: Die CAGE CLAMP®-Technologie gewährleistet eine zuverlässige, vibrationsfeste und wartungsfreie Verbindung, die sich auch unter dynamischer Belastung bewährt.
- Platzsparende Konstruktion: Das kompakte Design mit 4 mm Rastermaß ermöglicht eine hohe Packungsdichte auf der Leiterplatte, ideal für Anwendungen mit begrenztem Bauraum.
- Werkzeuglose Montage: Das einfache Öffnen und Schließen des Klemmraums durch die integrierten Betätigungshebel spart Zeit und reduziert das Risiko von Beschädigungen.
- Breiter Temperaturbereich: Die Klemme ist für den Einsatz in einem weiten Temperaturbereich von -40 °C bis +105 °C ausgelegt und somit für anspruchsvolle Umgebungsbedingungen geeignet.
- Langlebigkeit und Robustheit: Hochwertige Materialien, wie das flammwidrige Polyamid-Gehäuse und die korrosionsbeständigen Kontakte, garantieren eine lange Lebensdauer und Zuverlässigkeit.
- Hohe elektrische Sicherheit: Die Klemme erfüllt relevante Normen und Standards, was eine sichere Signalübertragung und den Schutz vor elektrischen Gefahren gewährleistet.
- Vielseitige Leiterannahme: Geeignet für ein- und mehrdrähtige Leiter, was eine hohe Flexibilität bei der Auswahl der Verdrahtungsmaterialien ermöglicht.
Fundierte Entscheidungshilfen: FAQ zu WAGO 2060-1422
Was ist der Hauptvorteil der THR-Technologie bei dieser Klemme?
Der Hauptvorteil der THR-Technologie (Through-Hole Reflow) ist die Möglichkeit, die Klemme direkt im automatisierten Reflow-Lötprozess mit der Leiterplatte zu verbinden. Dies eliminiert den Bedarf an manuellen Lötoperationen, erhöht die Prozesssicherheit, reduziert Produktionskosten und ermöglicht eine effizientere Fertigung, insbesondere bei größeren Stückzahlen.
Welche Arten von Leitern können mit der WAGO 2060-1422 verbunden werden?
Die WAGO 2060-1422 THR-Leiterplattenklemme ist für die Aufnahme von ein- und mehrdrähtigen Leitern im Querschnittsbereich von 0,2 mm² bis 0,75 mm² ausgelegt. Dies deckt eine breite Palette von Standardleitern ab und bietet Flexibilität bei der Auswahl der benötigten Verdrahtung.
Wie robust ist die Verbindung, die mit der CAGE CLAMP®-Technologie erzielt wird?
Die CAGE CLAMP®-Anschlusstechnik von WAGO ist bekannt für ihre hohe Zuverlässigkeit und Vibrationsfestigkeit. Die Federkraft des Klemmkäfigs sorgt für einen konstanten Anpressdruck auf den Leiter, der auch unter Einfluss von Vibrationen, thermischen Schwankungen und mechanischer Belastung stabil bleibt. Dies garantiert eine wartungsfreie und dauerhaft sichere elektrische Verbindung.
Ist die WAGO 2060-1422 für den Einsatz in extremen Temperaturbereichen geeignet?
Ja, die Klemme ist für einen Betriebstemperaturbereich von -40 °C bis +105 °C spezifiziert. Diese Eignung für extreme Temperaturen macht sie zu einer zuverlässigen Wahl für Anwendungen in Umgebungen, in denen starke Temperaturschwankungen auftreten, wie beispielsweise in der industriellen Automatisierung oder im Automobilbereich.
Welche Rolle spielt die Farbe Schwarz (sw) bei dieser Klemme?
Die schwarze Farbe des Gehäuses ist primär eine ästhetische und praktische Designentscheidung. Schwarz ist eine universell einsetzbare Farbe in der Elektronik, die gut zu vielen Leiterplattenlayouts und anderen Komponenten passt. Sie kann auch dazu beitragen, die Klemme von anderen Komponenten auf der Leiterplatte optisch abzugrenzen, was bei der Montage und Wartung hilfreich sein kann.
Wie wird die Klemme auf der Leiterplatte befestigt?
Die WAGO 2060-1422 ist eine THR-Klemme, was bedeutet, dass sie durch die Löcher auf der Leiterplatte geführt und anschließend im Reflow-Lötprozess mit der Platine verbunden wird. Die elektrischen und mechanischen Verbindungen entstehen durch die Lötung der Anschlussfahnen der Klemme an die Leiterbahnen der Leiterplatte.
Erfüllt die WAGO 2060-1422 relevante Sicherheitsnormen?
Ja, die WAGO 2060-1422 THR-Leiterplattenklemme ist so konzipiert, dass sie relevante Sicherheitsnormen und Standards erfüllt. Sie ist für eine Nennspannung von 250 V ausgelegt und entspricht der Isolationsgruppe II nach IEC 60664-1, was für eine sichere Anwendung in den meisten elektrischen Systemen entscheidend ist.
