WAGO 2060-1421 – Die präzise Verbindung für Ihre Elektronikentwicklung

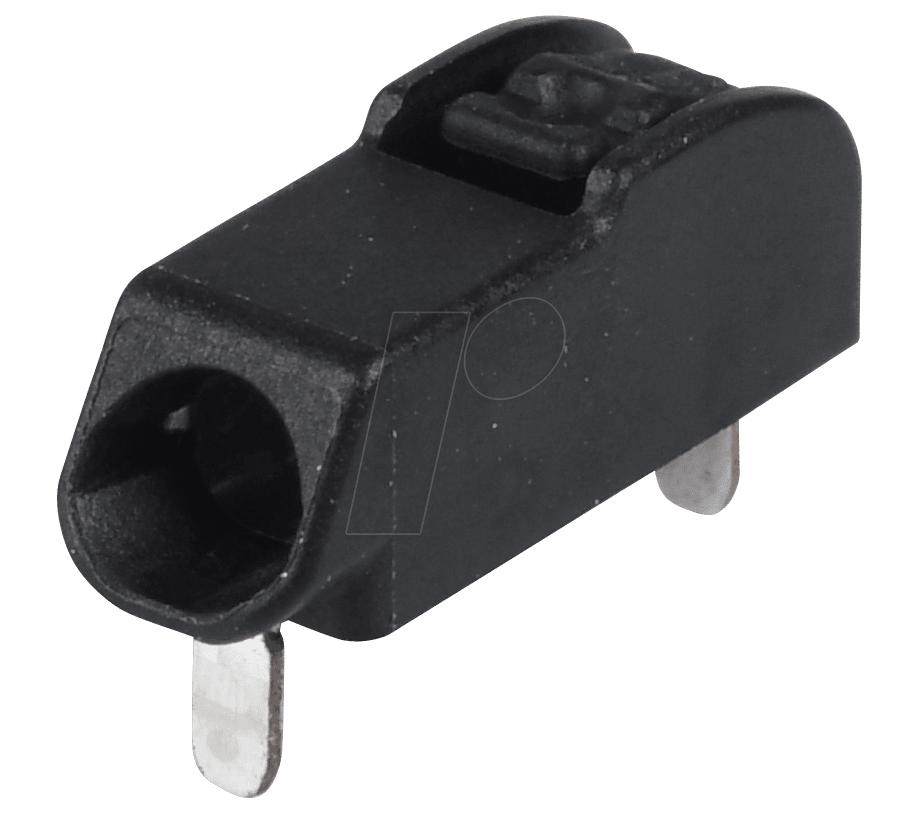

Sie suchen eine zuverlässige und platzsparende Lösung zur Leiterplattenbestückung, die auch hohen Anforderungen gerecht wird? Die WAGO 2060-1421 THR-Leiterplattenklemme, RM 4 mm, 1-polig, in elegantem Schwarz, bietet genau diese Flexibilität und Sicherheit für anspruchsvolle Embedded-Systeme, Steuerungs- und Messtechnik sowie industrielle Automatisierung.
Revolutionäre Verbindungstechnik: Mehr als nur ein Bauteil
Die WAGO 2060-Serie ist speziell für anspruchsvolle Lötprozesse im Reflow-Ofen konzipiert. Im Gegensatz zu herkömmlichen Steckverbindern ermöglicht die THR (Through-Hole Reflow) Technologie eine nahtlose Integration in den automatisierten Fertigungsprozess. Dies reduziert manuelle Eingriffe, minimiert Fehlerquellen und steigert die Effizienz Ihrer Produktion signifikant. Die 1-polige Ausführung mit 4 mm Rastermaß (RM) bietet dabei maximale Flexibilität für individuelle Schaltungsdesigns.
Einzigartige Vorteile der WAGO 2060-1421
- THR-Technologie für effiziente Fertigung: Ermöglicht vollautomatisches Bestücken im Reflow-Lötprozess, was Produktionszeiten verkürzt und Kosten senkt.
- Kompaktes Design und hoher Kontaktdruck: Das schlanke Profil sorgt für eine hohe Packungsdichte auf der Leiterplatte, während der bewährte CAGE CLAMP®-Anschluss einen dauerhaft sicheren und vibrationsfesten Kontakt gewährleistet.
- Vielseitige Anschlussmöglichkeiten: Ideal für den Einsatz mit unisolierten und isolierten Leitern, was eine breite Palette von Anwendungen abdeckt.
- Hohe Zuverlässigkeit und Langlebigkeit: Gefertigt aus hochwertigen Materialien, die für ihre Beständigkeit gegenüber Umwelteinflüssen und thermischer Belastung bekannt sind.
- Einfache Handhabung: Die werkzeuglose Entriegelung und Einführung der Leiter vereinfachen den Anschluss und Wartungsprozess erheblich.
- Design-Freiheit: Die 1-polige Ausführung ermöglicht eine modulare und bedarfsgerechte Erweiterung Ihrer Schaltungen.
- Sicherheit und Normkonformität: Erfüllt höchste Industriestandards und gewährleistet somit die Sicherheit Ihrer elektrischen Verbindungen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | THR-Leiterplattenklemme |
| Hersteller | WAGO |
| Modellnummer | 2060-1421 |
| Anzahl der Pole | 1 |
| Rastermaß (RM) | 4 mm |
| Farbe | Schwarz (sw) |
| Anschlusstechnik | CAGE CLAMP® |
| Lötverfahren | THR (Through-Hole Reflow) |
| Nennspannung | 630 V (abhängig von der spezifischen Anwendung und Konfiguration) |
| Nennstrom | 18 A (abhängig von der spezifischen Anwendung und Leiterquerschnitt) |
| Leiterquerschnitt (flexibel) | 0,2 mm² – 2,5 mm² (mit oder ohne Aderendhülse) |
| Leiterquerschnitt (starr) | 0,2 mm² – 2,5 mm² |
| Gehäusematerial | Hochleistungspolymer, flammenhemmend gemäß UL 94 V-0 |
| Betriebstemperatur | -40 °C bis +105 °C |
| Befestigungsart | Lötanschlüsse für THR-Bestückung |
| Schutzart | IP20 (ungesteckt) |
Einsatzgebiete: Wo die 2060-1421 Ihre Schaltungen optimiert
Die WAGO 2060-1421 ist prädestiniert für eine Vielzahl anspruchsvoller Applikationen, in denen höchste Zuverlässigkeit, eine kompakte Bauweise und eine effiziente Fertigung im Fokus stehen. Dazu gehören unter anderem:
- Industrielle Steuerungen: Zuverlässige Signalübertragung in SPS-Systemen, Sensorik und Aktorik.
- Automatisierungstechnik: Robuste Verbindungen für den Einsatz in rauen Umgebungsbedingungen.
- Gebäudetechnik: Integration in KNX-Systeme, Smart-Home-Anwendungen und Energiemanagementsysteme.
- Messtechnik: Präzise Anbindung von Sensoren und Messgeräten für genaue Erfassung von Daten.
- Embedded Systems: Platzsparende Verkabelung auf Leiterplatten in kompakten Elektronikgehäusen.
- Beleuchtungstechnik: Sichere und langlebige Verbindungen in LED-Treibern und Steuereinheiten.
- Gerätebau: Flexible und zuverlässige Verkabelung in verschiedensten elektronischen Geräten.
Die Vorteile der CAGE CLAMP®-Anschlusstechnik
Das Herzstück jeder WAGO Klemme ist die patentierte CAGE CLAMP®-Anschlusstechnik. Diese revolutionäre Verbindungsmethode bietet entscheidende Vorteile gegenüber herkömmlichen Schraubklemmen:
- Schnelles und werkzeugloses Anschließen: Einfach Leiter einführen, fertig. Kein Umgreifen oder Nachziehen notwendig.
- Vibrationsfestigkeit: Der federnde Klemmkäfig sorgt für einen konstanten Anpressdruck, der auch unter Vibrationen Bestand hat und ein Selbstlösen der Verbindung verhindert.
- Hohe Kontaktqualität: Die federnde Wirkung überwindet Oberflächenoxidation und gewährleistet eine niederohmige und dauerhafte Verbindung.
- Flexibilität bei Leiterquerschnitten: Akzeptiert sowohl massive als auch feindrähtige Leiter, mit oder ohne Aderendhülse.
- Wiederholgenauigkeit: Nach dem Lösen kann der Leiter einfach wieder angeschlossen werden, ohne Qualitätsverlust.
WAGO: Ihr Partner für intelligente Verbindungen
Seit Jahrzehnten steht WAGO an der Spitze der Verbindungstechnik. Mit einem unermüdlichen Fokus auf Innovation, Qualität und Zuverlässigkeit entwickelt WAGO Produkte, die den Anforderungen moderner Elektronik gerecht werden. Die 2060-1421 ist ein weiteres Beispiel für dieses Engagement – eine Verbindungslösung, die Ihre Entwicklungs- und Produktionsprozesse optimiert und die Langlebigkeit Ihrer Geräte garantiert.
FAQ – Häufig gestellte Fragen zu WAGO 2060-1421 – THR-Leiterplattenklemme, RM 4 mm, 1-pol, sw
Was bedeutet THR-Technologie genau?
THR steht für Through-Hole Reflow. Dies beschreibt ein Lötverfahren, bei dem Bauteile mit Anschlusspins durch Bohrungen in der Leiterplatte gesteckt und anschließend gemeinsam mit den oberflächenmontierten Bauteilen (SMD) im Reflow-Ofen gelötet werden. Dies ermöglicht eine vollautomatische Bestückung und Lötung im selben Prozessschritt.
Ist die WAGO 2060-1421 auch für andere Lötverfahren geeignet?
Die 2060-1421 ist speziell für die THR-Technologie optimiert. Für andere Lötverfahren wie Wellenlöten sind oft modifizierte oder andere WAGO Produktserien erforderlich.
Welche Leiterquerschnitte können maximal angeschlossen werden?
Die Klemme ist für Leiterquerschnitte von 0,2 mm² bis maximal 2,5 mm² ausgelegt. Dies gilt sowohl für massive als auch für feindrähtige Leiter, mit oder ohne Aderendhülse.
Wie wird die Leiterplatte gegen thermische Belastung im Reflow-Ofen geschützt?
Die THR-Leiterplattenklemme selbst ist für die hohen Temperaturen im Reflow-Ofen ausgelegt. Die Leiterplatte sollte entsprechend der Spezifikationen des Herstellers für die THR-Bestückung geeignet sein, um eine Verformung oder Beschädigung zu vermeiden.
Kann ich die WAGO 2060-1421 manuell ablöten und wiederverwenden?
Prinzipiell ist ein Ablöten möglich, jedoch nicht für eine Wiederverwendung im automatisierten Prozess empfohlen. Für eine dauerhaft zuverlässige Verbindung empfehlen wir die Verwendung neuer Klemmen bei Reparaturen oder Umbauten.
Welche Rolle spielt die Farbe Schwarz für die Funktion der Klemme?
Die Farbe Schwarz ist primär eine Kennzeichnung und dient der optischen Unterscheidung innerhalb der Serie. Die Funktionalität der CAGE CLAMP®-Anschlusstechnik und die elektrischen Eigenschaften werden durch die Farbe nicht beeinträchtigt.
Bietet die WAGO 2060-1421 eine galvanische Trennung?
Die 1-polige Leiterplattenklemme selbst bietet keine intrinsische galvanische Trennung im Sinne eines Optokopplers. Die galvanische Trennung wird durch die Schaltungsarchitektur auf der Leiterplatte realisiert.
