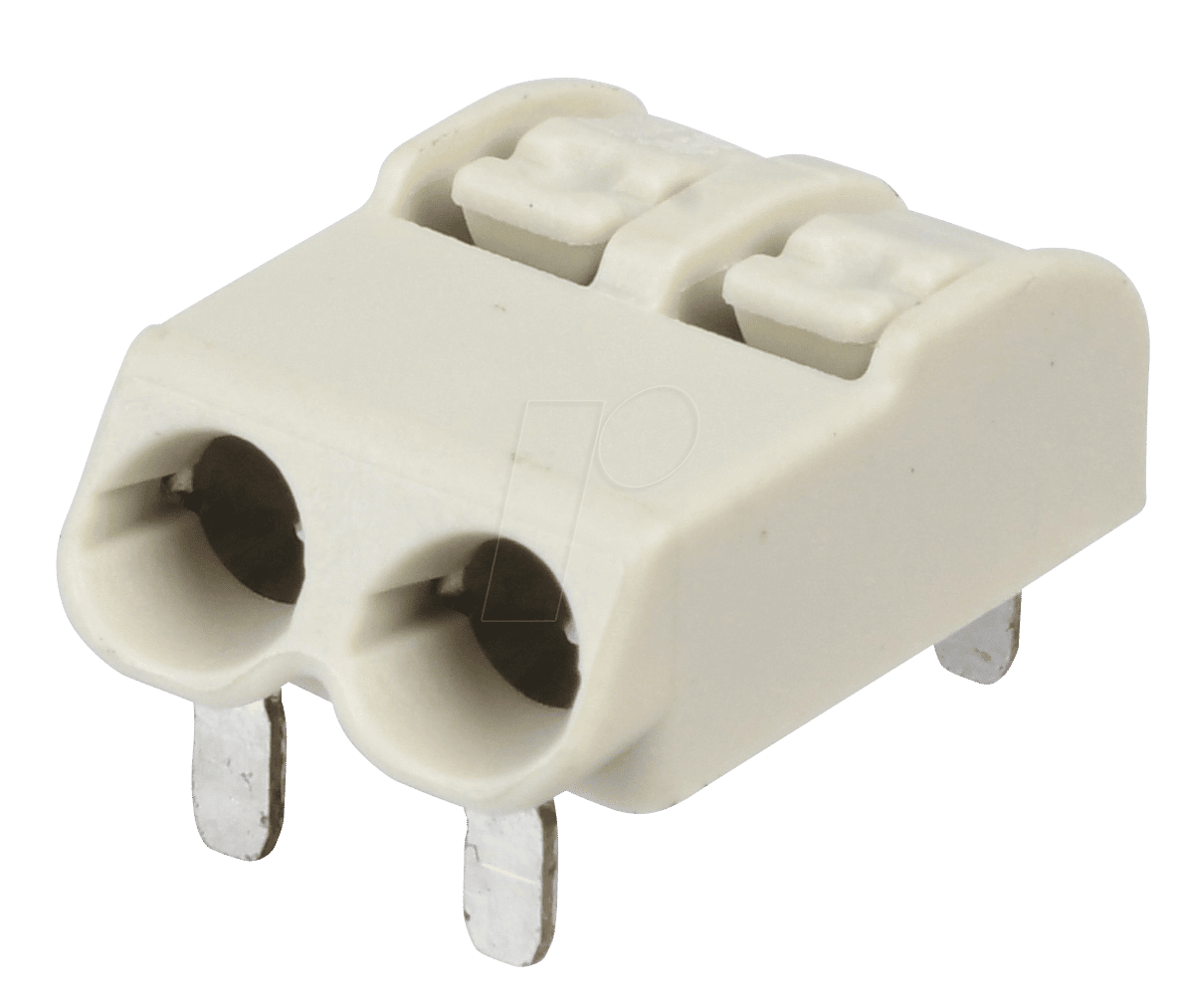

WAGO 2060-1402 THR-Leiterplattenklemme: Präzise Verbindungen für Ihre anspruchsvolle Elektronik
Die WAGO 2060-1402 THR-Leiterplattenklemme mit einem Rastermaß von 4 mm und 2 Polen in klassischem Weiß ist die ideale Lösung für Ingenieure und Techniker, die eine zuverlässige und effiziente elektrische Verbindung auf Leiterplatten benötigen. Sie adressiert die Herausforderung instabiler oder zeitaufwendiger Lötverbindungen, indem sie eine robuste, wiederholgenaue und montagefreundliche Alternative bietet, die speziell für automatische Bestückungsprozesse optimiert ist.
Höchste Zuverlässigkeit durch bewährte WAGO-Technologie
Wenn es um kritische elektrische Verbindungen geht, sind Kompromisse keine Option. Die WAGO 2060-1402 setzt auf die bewährte CAGE CLAMP® Anschlusstechnik, die seit Jahrzehnten für ihre Langlebigkeit und Wartungsfreiheit bekannt ist. Diese Technologie eliminiert die Risiken, die mit klassischen Lötverbindungen verbunden sind, wie Kalte Lötstellen, Kerbverzunderung oder Spannungsrisse. Sie gewährleistet eine dauerhaft sichere und elektrische leitfähige Verbindung, selbst unter extremen Umgebungsbedingungen wie Vibrationen, Temperaturschwankungen oder aggressiven Medien.
Optimiert für moderne Fertigungsprozesse
Die THR (Through-Hole Reflow) Bauform der WAGO 2060-1402 ist speziell für den Einsatz in modernen, automatisierten Fertigungsprozessen konzipiert. Dies bedeutet eine signifikante Zeit- und Kostenersparnis bei der Leiterplattenbestückung. Die Klemme kann direkt auf die Leiterplatte montiert und im Reflow-Lötprozess mitverlötet werden. Dies reduziert den Bedarf an manuellen Lötoperationen und minimiert das Fehlerrisiko. Die 2-polige Ausführung ermöglicht eine klare und übersichtliche Verdrahtung, was insbesondere bei komplexen Schaltungen von Vorteil ist und die Fehlersuche vereinfacht.
Vorteile der WAGO 2060-1402 THR-Leiterplattenklemme auf einen Blick:
- Zuverlässige Verbindungstechnik: Die integrierte CAGE CLAMP® Technologie bietet eine sichere, vibrationsfeste und wartungsfreie elektrische Verbindung.
- Effiziente Montage: Speziell für THR-Lötprozesse optimiert, ermöglicht sie die automatische Bestückung und spart somit Zeit und Kosten in der Produktion.
- Hohe Stromtragfähigkeit: Trotz ihrer kompakten Bauweise bietet die Klemme eine beachtliche Strombelastbarkeit, die für viele Anwendungen im Elektronikbereich ausreichend ist.
- Robuster Aufbau: Gefertigt aus hochwertigen Materialien, ist die Klemme resistent gegen Umwelteinflüsse und gewährleistet eine lange Lebensdauer.
- Platzsparendes Design: Das Rastermaß von 4 mm und die kompakte Bauform minimieren den Platzbedarf auf der Leiterplatte.
- Einfache Handhabung: Das werkzeuglose Ein- und Ausstecken von Drähten sorgt für eine schnelle und unkomplizierte Installation.
- Breites Anwendungsspektrum: Geeignet für eine Vielzahl von Elektronikgeräten und Industrieanwendungen, bei denen eine zuverlässige und effiziente Verbindung gefordert ist.
Produktdetails und technische Spezifikationen
Die WAGO 2060-1402 THR-Leiterplattenklemme zeichnet sich durch ihre präzise Verarbeitung und die Verwendung hochwertiger Materialien aus, die ihre Langlebigkeit und Leistungsfähigkeit garantieren. Die technische Auslegung berücksichtigt die Anforderungen an moderne elektrische Verbindungen, insbesondere im Hinblick auf Zuverlässigkeit und Prozesssicherheit.
| Merkmal | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Modellnummer | 2060-1402 |
| Typ | THR-Leiterplattenklemme |
| Polanzahl | 2 |
| Rastermaß | 4 mm |
| Farbe | Weiß |
| Anschlusstechnik | CAGE CLAMP® |
| Max. Leiterquerschnitt (starr) | 0,5 mm2 bis 1,5 mm2 |
| Max. Leiterquerschnitt (flexibel) | 0,5 mm2 bis 1,5 mm2 |
| Nennstrom | 12 A |
| Nennspannung | 250 V |
| Temperaturbereich | -40 °C bis +105 °C |
| Gehäusematerial | Hochtemperaturkunststoff (PA) |
| Kontaktmaterial | Federkontakt (vernickelt) |
| Lötverfahren | THR (Through-Hole Reflow) |
Anwendungsbereiche für höchste Präzision
Die WAGO 2060-1402 THR-Leiterplattenklemme findet ihren Einsatz in einer Vielzahl von Branchen und Applikationen, wo präzise und zuverlässige elektrische Verbindungen unverzichtbar sind. Dies umfasst die Automobilindustrie, wo Vibrationsfestigkeit und Temperaturbeständigkeit entscheidend sind, die Medizintechnik, die höchste Anforderungen an Hygiene und Fehlersicherheit stellt, sowie die industrielle Automatisierung und Konsumelektronik. Ihre Optimierung für THR-Prozesse macht sie zur ersten Wahl für Massenfertigung und die Integration in komplexe elektronische Systeme.
FAQ – Häufig gestellte Fragen zu WAGO 2060-1402 – THR-Leiterplattenklemme, RM 4 mm, 2-pol, weiß
Was bedeutet THR und warum ist diese Bauform vorteilhaft?
THR steht für Through-Hole Reflow. Diese Bauform bedeutet, dass die Leiterplattenklemme durch Bohrungen in der Leiterplatte gesteckt und anschließend im Reflow-Lötprozess, typischerweise im Wellenlötautomaten oder im Reflow-Ofen, fest mit der Leiterplatte verbunden wird. Dies ermöglicht die Integration in automatisierte Bestückungsprozesse, reduziert den manuellen Lötaufwand und erhöht die Prozesssicherheit.
Kann die WAGO 2060-1402 auch für höhere Stromstärken verwendet werden?
Die Nennstrombelastbarkeit der WAGO 2060-1402 beträgt 12 A. Für Anwendungen, die höhere Stromstärken erfordern, sollten Sie alternative WAGO-Produkte mit entsprechend höherer Stromtragfähigkeit in Betracht ziehen. Die spezifische Anwendung und die Umgebungsbedingungen sind hierbei entscheidend für die Auswahl.
Ist die WAGO 2060-1402 für den Einsatz unter rauen Umgebungsbedingungen geeignet?
Ja, die WAGO 2060-1402 ist aus hochwertigen Materialien gefertigt, die eine gute Beständigkeit gegenüber Temperaturen von -40 °C bis +105 °C sowie gegenüber mechanischer Belastung wie Vibrationen gewährleisten. Die CAGE CLAMP® Technologie selbst ist bekannt für ihre Robustheit und Langlebigkeit.
Wie werden die Drähte in die Klemme eingeführt?
Die Einführung der Drähte in die WAGO 2060-1402 ist denkbar einfach und werkzeuglos. Sie müssen lediglich die abisolierte Litze oder den eindrähtigen Draht in die dafür vorgesehene Öffnung einführen. Die federnde Klemmkraft der CAGE CLAMP® Technologie sorgt dann automatisch für einen sicheren und zuverlässigen Kontakt.
Welche Arten von Drähten können mit der WAGO 2060-1402 verbunden werden?
Diese Klemme ist für die Verbindung von eindrähtigen und mehrdrähtigen Leitern mit oder ohne Aderendhülse geeignet. Die zulässigen Leiterquerschnitte liegen im Bereich von 0,5 mm2 bis 1,5 mm2, was eine flexible Anwendung in verschiedenen elektronischen Schaltungen ermöglicht.
Ist die weiße Farbe der Klemme relevant für die Funktionalität oder Kennzeichnung?
Die weiße Farbe ist primär eine Designentscheidung, die eine klare optische Unterscheidung von anderen Komponenten oder Kabeln auf der Leiterplatte ermöglichen kann. In einigen Anwendungsbereichen, wie z.B. in der Medizintechnik oder bei Geräten mit besonderen optischen Anforderungen, kann die helle Farbgebung auch zur besseren Sichtbarkeit oder zur Einhaltung spezifischer Designrichtlinien beitragen.
Wo liegen die Hauptunterschiede zu einer Lötöse oder einer klassischen Lötverbindung?
Der Hauptunterschied liegt in der Art der Verbindung. Lötösen und klassische Lötverbindungen erfordern einen manuellen Lötprozess, der anfällig für Fehler wie kalte Lötstellen ist und zeitaufwendig sein kann. Die WAGO 2060-1402 nutzt die CAGE CLAMP® Technologie, die eine wiederholgenaue, wartungsfreie und vibrationsfeste Verbindung ohne Lötprozess ermöglicht und sich ideal für automatisierte Fertigung eignet.
