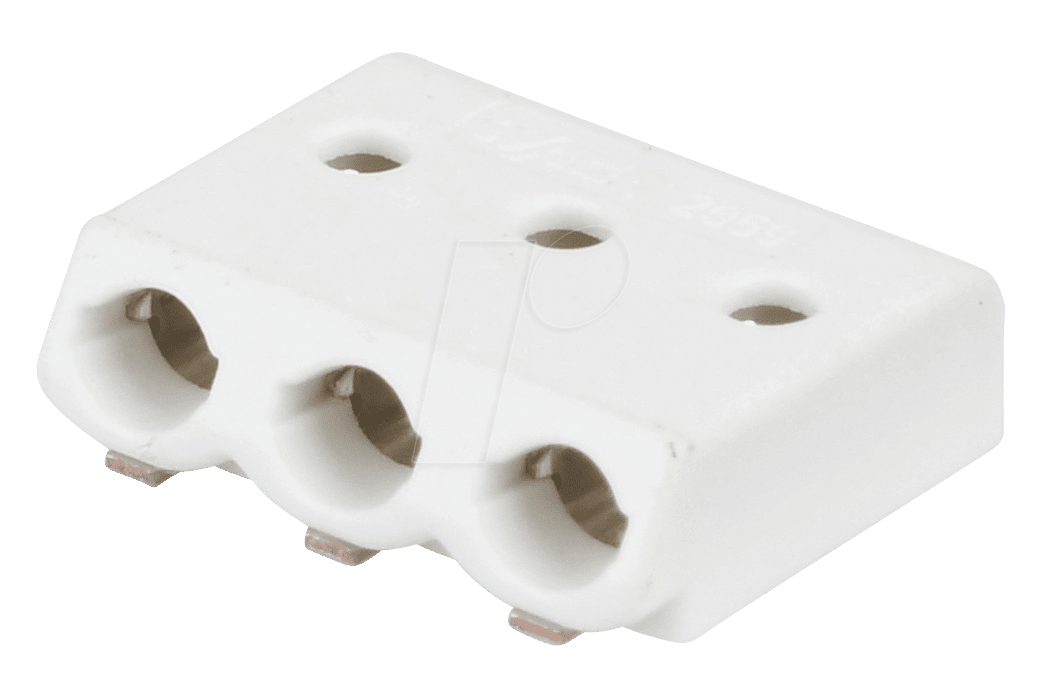

WAGO 2059-303 – SMD-Leiterplattenklemme: Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Die WAGO 2059-303 ist die ideale Lösung für Entwickler und Ingenieure, die eine hochzuverlässige und platzsparende Verbindungstechnik für ihre SMD-bestückten Leiterplatten benötigen. Wenn Sie Wert auf stabile elektrische Verbindungen, einfache Montage und eine kompakte Bauform legen, bietet diese 3-polige Klemme mit 3 mm Rastermaß eine überlegene Alternative zu herkömmlichen Lötverbindungen oder größeren Stecksystemen.
Maximale Leistungsfähigkeit im Miniaturformat
In der Welt der Elektronikentwicklung zählt jeder Millimeter und jede stabile Verbindung. Die WAGO 2059-303 setzt neue Maßstäbe für SMD-Leiterplattenklemmen, indem sie herausragende elektrische Eigenschaften mit einer bemerkenswert geringen Bauhöhe kombiniert. Dies ist entscheidend für Anwendungen, bei denen der Bauraum limitiert ist, wie beispielsweise in der Consumer Electronics, der Automobilindustrie oder bei kompakten Messgeräten.
Warum die WAGO 2059-303 Ihre erste Wahl sein sollte
Im Vergleich zu herkömmlichen Lötverbindungen, die anfällig für thermische Belastungen, Vibrationen und mechanische Beanspruchung sind, bietet die WAGO 2059-303 eine signifikant höhere Zuverlässigkeit und Langlebigkeit. Die innovative Klemmtechnologie von WAGO eliminiert die Notwendigkeit von nachträglichem Löten und ermöglicht eine schnelle, werkzeuglose Montage, was die Produktionskosten senkt und die Effizienz steigert. Ihre kompakte Bauform mit einem Rastermaß von nur 3 mm ermöglicht eine dichte Bestückung von Leiterplatten, was insbesondere bei der Miniaturisierung von Geräten von unschätzbarem Wert ist.
Vorteile der WAGO 2059-303 im Überblick
- Schnelle und Werkzeuglose Montage: Durch die bewährte CAGE CLAMP®-Anschlusstechnik ist die Montage von Einzeladern extrem schnell und erfordert kein Spezialwerkzeug, was die Durchlaufzeiten in der Produktion reduziert.
- Hohe Vibrationssicherheit: Die Klemmverbindung ist auch unter widrigsten Umgebungsbedingungen, wie z.B. starken Vibrationen, stets sicher und elektrisch leitfähig.
- Kompaktes Design: Mit einem Rastermaß von 3 mm und einer niedrigen Bauhöhe ist diese Klemme perfekt für platzkritische Anwendungen und die dichte Bestückung von SMD-Leiterplatten geeignet.
- Zuverlässige elektrische Verbindungen: Die Konstantkraft der Klemmfeder sorgt für eine dauerhaft sichere elektrische Verbindung, unabhängig von thermischen Ausdehnungen der Leiter und Leiterplatten.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Leiterplattendicken und Drahtquerschnitten, was sie zu einer flexiblen Lösung für verschiedene Projekte macht.
- Hohe Temperaturbeständigkeit: Die verwendeten Materialien sind für einen weiten Temperaturbereich ausgelegt, was die Einsatzfähigkeit in anspruchsvollen Umgebungen sicherstellt.
- Farberkennung und Standardisierung: Die weiße Farbgebung ermöglicht eine einfache visuelle Identifikation und kann zur Kennzeichnung bestimmter Stromkreise oder Funktionen genutzt werden.
Technische Spezifikationen und Qualitätsmerkmale
Die WAGO 2059-303 repräsentiert die Ingenieurskunst und das Qualitätsversprechen, das Kunden von WAGO erwarten. Jedes Detail ist darauf ausgelegt, eine maximale Leistung und Zuverlässigkeit zu gewährleisten.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | SMD-Leiterplattenklemme |
| Hersteller | WAGO |
| Modellnummer | 2059-303 |
| Anzahl der Pole | 3 |
| Rastermaß (RM) | 3 mm |
| Farbe | Weiß |
| Montageart | SMD-Lötanschluss |
| Anschlusstechnik | CAGE CLAMP® |
| Maximaler Leiterquerschnitt (massiv/litze) | 0,75 mm2 (entspricht AWG 18) |
| Maximaler Leiterquerschnitt (feindrähtig mit Aderendhülse) | 0,75 mm2 (entspricht AWG 18) |
| Nennspannung | 250 V |
| Nennstrom | 8 A |
| Umgebungstemperatur (Betrieb) | -40 °C bis +105 °C |
| Material Gehäuse | Hochleistungskunststoff (flammwidrig nach UL94 V-0) |
| Material Kontaktfedern | Hochleistungskupferlegierung, vernickelt |
| Bauhöhe (ohne Lötpads) | ca. 4,2 mm (typisch, abhängig von der Leiterplattendicke) |
| Abmessungen (L x B x H) | Ca. 9 mm x 8,25 mm x 4,2 mm (ohne Lötpads) |
| Zulassungen | CE, UL, VDE (abhängig von spezifischer Produktcharge und Anwendungsumgebung) |
Konstruktionsmerkmale für höchste Ansprüche
Die WAGO 2059-303 wurde mit Blick auf die anspruchsvollen Anforderungen moderner Elektronikfertigung entwickelt. Die CAGE CLAMP®-Technologie ist ein Synonym für Zuverlässigkeit und einfache Handhabung. Sie gewährleistet eine sichere und dauerhafte Verbindung zwischen Leiter und Klemme, die selbst unter extremen Bedingungen standhält. Der Federkraftmechanismus passt sich automatisch an unterschiedliche Leiterquerschnitte an und sorgt für einen konstanten Anpressdruck, der lose Verbindungen verhindert und die elektrische Leitfähigkeit aufrechterhält. Die weißen Gehäuse sind nicht nur optisch ansprechend, sondern dienen auch der leichteren Identifikation und können helfen, die Einhaltung von Sicherheitsstandards bei der Verdrahtung zu visualisieren.
Einsatzgebiete: Wo Präzision entscheidend ist
Die Einsatzmöglichkeiten der WAGO 2059-303 sind vielfältig und erstrecken sich über zahlreiche Branchen:
- Automobilindustrie: In Steuergeräten, Infotainmentsystemen und Beleuchtungslösungen, wo Vibrationen und Temperaturschwankungen allgegenwärtig sind.
- Industrielle Automatisierung: In Sensorik, Aktuatorik und Steuerungssystemen, wo Zuverlässigkeit und schnelle Montage im Vordergrund stehen.
- Consumer Electronics: In Haushaltsgeräten, Unterhaltungselektronik und Telekommunikationsgeräten, wo Platzersparnis und Kosteneffizienz wichtig sind.
- Medizintechnik: In Diagnosegeräten, Patientenüberwachungssystemen und Laborgeräten, wo höchste Zuverlässigkeit und Sicherheit unabdingbar sind.
- IoT-Geräte: In intelligenten Sensoren, Gateways und Edge-Computing-Modulen, die oft eine hohe Packungsdichte erfordern.
- Beleuchtungstechnik: Insbesondere bei LED-Modulen und Vorschaltgeräten, wo kompakte und effiziente Verbindungen benötigt werden.
FAQ – Häufig gestellte Fragen zu WAGO 2059-303 – SMD-Leiterplattenklemme, RM 3 mm, 3-pol, weiß
Kann die WAGO 2059-303 auch für Lötverbindungen verwendet werden?
Nein, die WAGO 2059-303 ist explizit als SMD-Leiterplattenklemme konzipiert. Sie wird auf der Leiterplatte angelötet und dient dann als Aufnahme für weitere elektrische Verbindungen über die integrierte CAGE CLAMP®-Anschlusstechnik.
Welche Art von Leitern kann mit der WAGO 2059-303 verbunden werden?
Die Klemme ist für massive, litzenförmige und feindrähtige Leiter mit oder ohne Aderendhülse geeignet. Der maximale Leiterquerschnitt beträgt 0,75 mm2 (AWG 18).
Ist die weiße Farbgebung der Klemme nur ein optisches Merkmal?
Nein, die weiße Farbgebung dient nicht nur der Optik, sondern unterstützt auch die Organisation und Kennzeichnung von Schaltkreisen auf der Leiterplatte und kann die Einhaltung von Normen und Standards erleichtern.
Welche Vorteile bietet die CAGE CLAMP®-Technologie gegenüber Schraubklemmen?
Die CAGE CLAMP®-Technologie bietet eine werkzeuglose Montage, eine höhere Vibrationssicherheit und passt sich automatisch an unterschiedliche Leiterquerschnitte an, was zu einer dauerhaft sicheren und zuverlässigen Verbindung führt. Schraubklemmen erfordern Werkzeug, können sich durch Vibrationen lockern und erfordern eine sorgfältigere Anzugsdrehmomentkontrolle.
Wie hoch ist die Lebensdauer der WAGO 2059-303 unter normalen Betriebsbedingungen?
Unter normalen Betriebsbedingungen und Einhaltung der technischen Spezifikationen kann die WAGO 2059-303 eine sehr lange Lebensdauer von mehreren Jahrzehnten aufweisen. Die Qualität der Materialien und die Konstruktion der CAGE CLAMP®-Feder gewährleisten eine dauerhafte Kontaktierung.
Ist die Klemme für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die Standardausführung der WAGO 2059-303 ist nicht für den Einsatz in explosionsgefährdeten Bereichen (ATEX-Zonen) zertifiziert. Für solche Anwendungen sind spezielle, für den Explosionsschutz zugelassene Komponenten erforderlich.
Was bedeutet „SMD“ im Zusammenhang mit dieser Leiterplattenklemme?
SMD steht für „Surface Mounted Device“. Das bedeutet, dass die Klemme direkt auf der Oberfläche einer Leiterplatte montiert und mithilfe von Lötpaden auf der Platine fixiert und elektrisch verbunden wird, im Gegensatz zu durchkontaktierten Bauteilen, die durch Löcher in der Platine gesteckt werden.
