Präzise Verbindungslösungen für SMD-Leiterplatten: WAGO 2059-301 – Ihre Wahl für Effizienz und Zuverlässigkeit

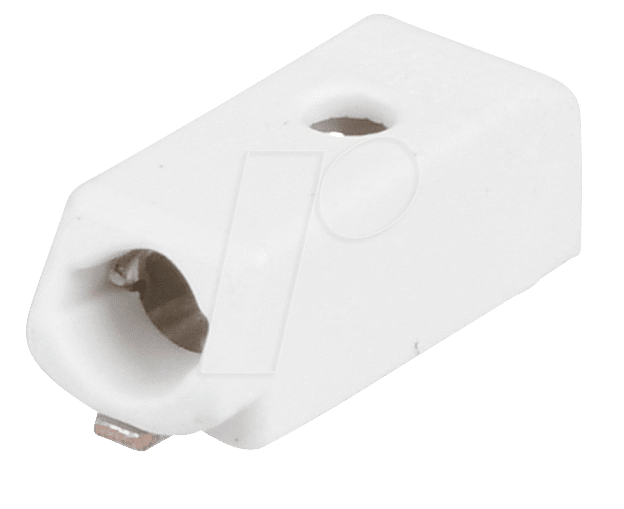

Die WAGO 2059-301 SMD-Leiterplattenklemme mit einem Rastermaß von 3 mm und einpoliger Ausführung in Weiß ist die optimale Lösung für Entwickler, Ingenieure und Fertigungsbetriebe, die eine platzsparende und zuverlässige elektrische Verbindung auf SMD-Leiterplatten benötigen. Sie adressiert das kritische Bedürfnis nach sicheren und stabilen Kontakten in kompakten elektronischen Baugruppen, wo traditionelle Steckverbinder an ihre Grenzen stoßen. Mit dieser Klemme optimieren Sie den Fertigungsprozess und gewährleisten die Langlebigkeit Ihrer Produkte.
WAGO 2059-301: Überlegene Konnektivität für anspruchsvolle Anwendungen
Im Vergleich zu herkömmlichen Lötverbindungen oder weniger spezialisierten Klemmen bietet die WAGO 2059-301 entscheidende Vorteile. Die innovative Federkrafttechnik von WAGO eliminiert die Notwendigkeit von Lötarbeiten, was nicht nur Zeit und Kosten spart, sondern auch das Risiko thermischer Belastungen der Leiterplatte und der Bauteile minimiert. Das präzise Rastermaß von 3 mm ermöglicht eine hohe Packungsdichte auf der Leiterplatte, während die einpolige Ausführung Flexibilität in der Schaltungsgestaltung bietet. Die weiße Farbgebung ist nicht nur ästhetisch ansprechend, sondern erleichtert auch die Identifikation in komplexen Schaltungen.
Technische Exzellenz und Anwendungsbereiche
Die WAGO 2059-301 SMD-Leiterplattenklemme ist ein Paradebeispiel für durchdachte Ingenieurskunst und Materialwissenschaft. Sie wurde entwickelt, um den strengen Anforderungen moderner Elektronikfertigung gerecht zu werden und unterstützt eine breite Palette von Anwendungen, von industrieller Automatisierung über Unterhaltungselektronik bis hin zu medizinischen Geräten. Die kompakte Bauform und die einfache Handhabung machen sie zu einem unverzichtbaren Bauteil für jedes Projekt, das höchste Ansprüche an Präzision und Zuverlässigkeit stellt.
Vorteile der WAGO 2059-301 im Überblick
- Zeitersparnis durch lötfreie Montage: Die werkzeuglose Montage mit der bewährten WAGO Federkraftklemme reduziert Montagezeiten erheblich und eliminiert den Bedarf an kostspieligen Lötprozessen.
- Hohe Zuverlässigkeit und Vibrationsfestigkeit: Die integrierte Federkraft sorgt für eine dauerhaft sichere und vibrationsbeständige elektrische Verbindung, selbst unter anspruchsvollen Umgebungsbedingungen.
- Platzsparende Konstruktion: Das geringe Rastermaß von 3 mm und die kompakte Bauweise ermöglichen eine hohe Integrationsdichte auf kleinstem Raum auf der Leiterplatte.
- Vereinfachte Verdrahtung: Die einpolige Ausführung bietet maximale Flexibilität bei der Schaltungsentwicklung und erleichtert die Verdrahtung in komplexen Systemen.
- Qualitätssicherung durch klare Farbgebung: Die weiße Farbgebung dient der einfachen visuellen Identifikation und Kennzeichnung auf der Leiterplatte, was die Fehlerquote in der Montage reduziert.
- Nachhaltige und umweltfreundliche Lösung: Die lötfreie Technologie reduziert den Energieverbrauch in der Produktion und vermeidet die Freisetzung schädlicher Dämpfe.
- Breite Anwendungsflexibilität: Geeignet für diverse Leiterplattenstärken und Drahtquerschnitte, was sie zu einer universellen Lösung für viele elektronische Projekte macht.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Produktname | WAGO 2059-301 – SMD-Leiterplattenklemme |
| Rastermaß (RM) | 3 mm |
| Polanzahl | 1-polig |
| Farbe | Weiß |
| Anschlusstechnik | Federkraftklemme (SMD) |
| Montageart | SMD-Montage (Surface Mount Device) |
| Material | Hochwertiger, thermisch stabiler und elektrisch isolierender Kunststoff (typischerweise PPA oder PA) |
| Einsatztemperatur | Konzipiert für einen breiten Temperaturbereich, der typische Betriebstemperaturen von Elektronikbauteilen abdeckt. Präzise Werte sind produktspezifisch, liegen aber üblicherweise im Bereich von -40°C bis +125°C. |
| Elektrische Eigenschaften | Konzipiert für standardmäßige Spannungs- und Strombelastungen im Bereich der Kleinspannungstechnik. Die genauen Nennwerte sind im technischen Datenblatt spezifiziert und auf die sichere Übertragung von Signalen und geringen Lasten ausgelegt. |
| Konstruktionsmerkmale | Kompakte Bauform für hohe Packungsdichte, integrierte Feder für sicheren Anschluss, optimiert für automatisierte Bestückungsprozesse. |
| Kennzeichnung | Die Farbgebung (Weiß) erleichtert die visuelle Unterscheidung und Kennzeichnung auf der Leiterplatte und unterstützt die automatische optische Inspektion (AOI). |
| Umwelteinflüsse | Beständig gegen gängige Prozesschemikalien während der Leiterplattenfertigung und elektronischen Montage. Geringe Feuchtigkeitsaufnahme des Kunststoffs gewährleistet Stabilität der elektrischen Eigenschaften. |
Optimierung für automatisierte Fertigungsprozesse
Die WAGO 2059-301 ist explizit für die Integration in moderne, automatisierte Fertigungsstraßen konzipiert. Ihre Bauform und Materialeigenschaften sind auf die Anforderungen von Pick-and-Place-Maschinen und Reflow-Lötprozessen (obwohl die Klemme selbst lötfrei ist, wird sie auf der Leiterplatte mittels reflow-kompatibler Lötpads befestigt) abgestimmt. Dies ermöglicht eine nahtlose Integration in den Produktionsfluss, reduziert die Stückkosten und erhöht die Durchsatzrate. Die präzise Ausrichtung der Anschlusspunkte minimiert Bestückungsfehler und gewährleistet eine konsistente Produktqualität über große Stückzahlen hinweg.
Materialinnovation für Langlebigkeit und Sicherheit
Der verwendete Kunststoff für die WAGO 2059-301 ist sorgfältig ausgewählt, um höchste Standards in Bezug auf thermische Stabilität, elektrische Isolation und mechanische Belastbarkeit zu erfüllen. Hochleistungs-Polymere wie Polyamid (PA) oder Polyphthalamid (PPA) bieten eine ausgezeichnete Beständigkeit gegenüber hohen Temperaturen, wie sie beim Reflow-Lötprozess auftreten, sowie gegenüber Feuchtigkeit und chemischen Einflüssen. Diese Materialeigenschaften gewährleisten, dass die Klemme auch unter anspruchsvollen Betriebsbedingungen über die gesamte Lebensdauer des Endgeräts hinweg zuverlässig funktioniert und die elektrische Integrität der Verbindung aufrechterhält.
Häufig gestellte Fragen (FAQ) zu WAGO 2059-301 – SMD-Leiterplattenklemme, RM 3 mm, 1-pol, weiß
Was ist der Hauptvorteil der WAGO 2059-301 gegenüber herkömmlichen Lötverbindungen?
Der Hauptvorteil liegt in der lötfreien Anwendung. Dies eliminiert die Notwendigkeit für Lötwerkzeuge und -materialien, spart erhebliche Montagezeiten und vermeidet die thermische Belastung der Leiterplatte und angrenzender Bauteile, was die Zuverlässigkeit erhöht und Produktionskosten senkt.
Für welche Arten von Leiterplatten ist diese Klemme geeignet?
Die WAGO 2059-301 ist für die Oberflächenmontage (SMD) auf Standard-Leiterplatten ausgelegt. Die Löt-Pads der Klemme werden auf die Leiterplatte aufgebracht und mit dem Leiterbahnensystem verbunden.
Welche Drahtquerschnitte können mit der WAGO 2059-301 angeschlossen werden?
Die genauen Spezifikationen für Drahtquerschnitte finden Sie im technischen Datenblatt des Herstellers. Generell sind diese Klemmen für die Aufnahme von feindrähtigen oder massiven Leitern im typischen Bereich für Kleinspannungsanwendungen ausgelegt.
Ist die WAGO 2059-301 auch für hohe Stromstärken geeignet?
Die Klemme ist primär für Signalverbindungen und geringe Strombelastungen konzipiert. Für hohe Stromstärken sind separate, für höhere Nennleistungen ausgelegte Verbindungslösungen von WAGO verfügbar.
Wie wird die elektrische Verbindung bei der WAGO 2059-301 hergestellt?
Die elektrische Verbindung wird durch die innovative Federkrafttechnik von WAGO hergestellt. Der Leiter wird einfach in die dafür vorgesehene Öffnung eingeführt, und die integrierte Feder klemmt den Leiter sicher und elektrisch leitend fest.
Kann die Klemme einfach wieder gelöst werden, falls eine Wartung oder Änderung erforderlich ist?
Ja, die WAGO Klemmen sind in der Regel für eine einfache und werkzeuglose Lösbarkeit konzipiert, um nachträgliche Anpassungen oder Wartungsarbeiten zu ermöglichen. Die genaue Methode zum Lösen kann dem Produkthandbuch entnommen werden.
Welche Umgebungseinflüsse muss ich bei der Verwendung der WAGO 2059-301 berücksichtigen?
Die Klemme ist aus robusten Materialien gefertigt und für den Einsatz in einer Vielzahl von Umgebungen konzipiert. Sie ist resistent gegen typische Umwelteinflüsse wie Vibrationen, Feuchtigkeit und Temperaturschwankungen im üblichen Betriebsbereich von Elektronik.
