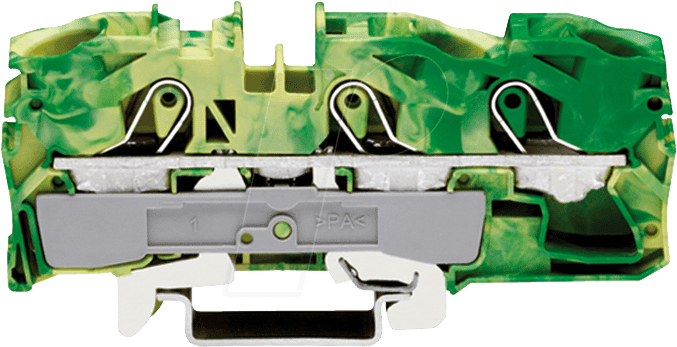

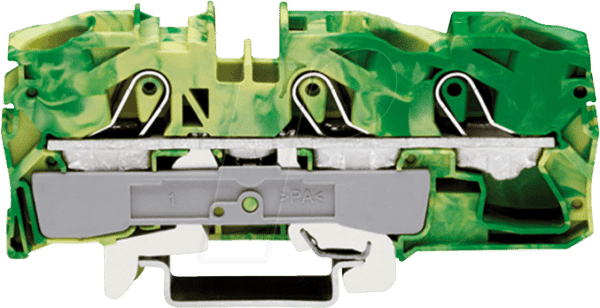

Optimale elektrische Verbindungen für anspruchsvolle Installationen: Die WAGO 2016-1307 Durchgangsklemme
Die WAGO 2016-1307 Durchgangsklemme ist die präzise Lösung für Elektriker und technische Fachkräfte, die eine sichere und dauerhafte Verbindung von bis zu drei Leitern mit einem Querschnittsbereich von 0,5 bis 16,0 mm² benötigen. Sie adressiert das kritische Bedürfnis nach Effizienz, Zuverlässigkeit und Zeitersparnis bei der Verdrahtung in Industrieanlagen, Schaltschränken und anspruchsvollen Gebäudeinstallationen, wo herkömmliche Verbindungsmethoden an ihre Grenzen stoßen.
Überlegene Konnektivität und Sicherheit dank innovativer Klemmtechnik
Im Gegensatz zu Schraubklemmen, die regelmäßige Nachkontrollen und ein Potenzial für lose Verbindungen mit sich bringen, setzt die WAGO 2016-1307 auf die bewährte CAGE CLAMP® S-Anschlusstechnik. Diese Technologie gewährleistet eine federbasierte, wartungsfreie und vibrationssichere Verbindung, die selbst unter extremen Umgebungsbedingungen konstant hält. Die Durchführungsklemme ermöglicht dabei das einfache Durchschleifen von Leitungen, was Installationszeiten signifikant reduziert und die Fehleranfälligkeit minimiert. Die universelle Einsetzbarkeit über einen breiten Leiterquerschnittsbereich macht sie zur flexiblen Wahl für eine Vielzahl von Anwendungen, von der Energietechnik bis zur Automatisierung.
Vielseitigkeit und Leistungsfähigkeit im Detail
Die WAGO 2016-1307 Durchgangsklemme ist konzipiert für eine breite Palette von Anforderungen im professionellen Umfeld. Ihre Fähigkeit, massive und feindrähtige Leiter gleichermaßen zu verarbeiten, bietet eine Flexibilität, die in komplexen Verdrahtungsszenarien unerlässlich ist. Die kompakte Bauform ermöglicht dabei eine platzsparende Montage, selbst in dicht bestückten Schaltschränken. Die robuste Konstruktion aus hochwertigen Materialien garantiert Langlebigkeit und Betriebssicherheit über viele Jahre hinweg, selbst bei hoher thermischer und mechanischer Belastung.
Hauptvorteile der WAGO 2016-1307 Durchgangsklemme
- Wartungsfreie CAGE CLAMP® S-Technik: Bietet eine sichere, vibrationsfeste und dauerhaft zuverlässige elektrische Verbindung ohne Nachziehen.
- Großer Leiterquerschnittsbereich: Geeignet für Leiter von 0,5 mm² bis 16,0 mm², sowohl massiv als auch feindrähtig, was eine hohe Flexibilität ermöglicht.
- Platzsparende Installation: Die kompakte Bauform optimiert den Bauraum in Schaltschränken und Anschlussdosen.
- Schnelle und einfache Montage: Kein Werkzeug erforderlich zum Anschluss, was die Installationszeit erheblich verkürzt.
- Hohe elektrische Leitfähigkeit: Gewährleistet geringe Übergangswiderstände für effiziente Energieübertragung.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen, widerstandsfähigen Materialien für den Einsatz unter anspruchsvollen Bedingungen.
- Vielseitige Anwendungsmöglichkeiten: Ideal für den Einsatz in Schaltschrankbau, Industrieautomation, Gebäudetechnik und Energieverteilung.
Technische Spezifikationen und Materialbeschaffenheit
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Durchgangsklemme |
| Anzahl Leiter | 3 |
| Leiterquerschnittsbereich (min.) | 0,5 mm² |
| Leiterquerschnittsbereich (max.) | 16,0 mm² |
| Leiterart | Massivleiter, feindrähtig mit Aderendhülse |
| Anschlusstechnik | CAGE CLAMP® S |
| Farbe | Grau (Standardfarbe für Durchgangsklemmen) |
| Nennspannung | Anwendungsspezifisch, gemäß EN-Normen |
| Nennstrom | Anwendungsspezifisch, gemäß EN-Normen |
| Isolationsmaterial | Hochtemperaturkunststoff (z.B. Polyamid PA), halogenfrei und flammhemmend |
| Kontaktmaterial | Kupferlegierung, vernickelt oder verzinnt für optimierte Leitfähigkeit und Korrosionsbeständigkeit |
| Umgebungstemperatur (Betrieb) | -60 °C bis +85 °C |
| Befestigungsart | Montage auf Norm-Tragschiene (z.B. 35 mm H-Profil) |
| Schutzart | Entspricht den Anforderungen für den Einbau in geschlossene Betriebsmittel |
Einsatzbereiche und Anwendungsszenarien
Die WAGO 2016-1307 Durchgangsklemme ist ein fundamentaler Baustein für eine Vielzahl von Elektroinstallationen. Im industriellen Umfeld ermöglicht sie die zuverlässige und schnelle Verdrahtung von Steuerungen, Antrieben und Sensorik. In der Gebäudetechnik wird sie zur Verteilung von Stromkreisen in Unterverteilungen und zur sicheren Verbindung von Leitungen in Abzweigdosen eingesetzt. Für den Schaltschrankbau bietet sie eine effiziente Methode, um Haupt- und Steuerleitungen durchgängig zu verbinden und so die Verdrahtungsdichte zu erhöhen. Ihre Flexibilität im Umgang mit unterschiedlichen Leiterquerschnitten macht sie zur idealen Wahl für Projekte, bei denen eine breite Palette an Kabeldurchmessern verarbeitet werden muss.
Häufig gestellte Fragen zu WAGO 2016-1307 – Durchgangsklemme, 3-Leiter, Ø 0,5 – 16,0 mm
Was sind die Hauptvorteile der CAGE CLAMP® S-Anschlusstechnik gegenüber herkömmlichen Schraubklemmen?
Die CAGE CLAMP® S-Technik bietet eine federbasierte Klemmung, die eine dauerhaft zuverlässige und vibrationssichere Verbindung gewährleistet. Im Gegensatz zu Schraubklemmen, die mit der Zeit nachlassen und regelmäßig nachgezogen werden müssen, um eine sichere Verbindung zu erhalten, garantiert die federnde Kraft der WAGO-Klemme eine konstante Klemmkraft. Dies eliminiert das Risiko von Unterbrechungen und Kurzschlüssen durch gelöste Schrauben, was besonders in Umgebungen mit Vibrationen von entscheidender Bedeutung ist.
Für welche Arten von Leitern ist die WAGO 2016-1307 geeignet?
Die Durchgangsklemme ist universell für sowohl massive als auch feindrähtige Leiter ausgelegt. Feindrähtige Leiter müssen jedoch mit einer geeigneten Aderendhülse versehen werden, um eine sichere und ordnungsgemäße Klemmung zu gewährleisten. Dies ermöglicht eine breite Kompatibilität mit den gängigsten Kabeltypen, die in professionellen Elektroinstallationen zum Einsatz kommen.
Welche maximalen Stromstärken kann die Klemme sicher verarbeiten?
Die maximal zulässige Stromstärke hängt von verschiedenen Faktoren ab, darunter die Umgebungstemperatur, die Qualität der Leiterverbindung und die spezifische Anwendung gemäß den geltenden Normen (z.B. EN 60947-7-1). WAGO Klemmen sind jedoch für die Nennströme ausgelegt, die für die jeweilige Leiterquerschnittsgröße und Anwendung typisch sind. Es ist essenziell, die produktspezifischen Datenblätter und die geltenden Installationsvorschriften zu konsultieren, um die zulässigen Grenzwerte für eine spezifische Anwendung zu ermitteln.
Ist die Verwendung der WAGO 2016-1307 auch in explosionsgefährdeten Bereichen zulässig?
Die Standardausführung der WAGO 2016-1307 Durchgangsklemme ist nicht für den Einsatz in explosionsgefährdeten Bereichen (Ex-Bereichen) konzipiert. Für solche spezifischen Anwendungen bietet WAGO spezielle Produktreihen mit entsprechenden Zulassungen an. Es ist unerlässlich, für Ex-Anwendungen die dafür zugelassenen Produkte zu verwenden.
Wie einfach ist die Montage und Demontage der Leiter an dieser Klemme?
Die Montage ist extrem einfach und werkzeuglos. Die Ader muss lediglich auf die entsprechende Länge abisoliert und in die Klemmstelle eingeführt werden. Die federnde Klemmkraft sorgt sofort für eine sichere Verbindung. Die Demontage erfolgt ebenfalls werkzeuglos durch einfaches Herausziehen des Leiters, wobei die CAGE CLAMP® S-Technik einen leichten Widerstand bietet, um ein versehentliches Lösen zu verhindern.
Welche Materialeigenschaften machen diese Klemme besonders langlebig?
Die Gehäuse der WAGO 2016-1307 bestehen aus einem robusten, halogenfreien und flammhemmenden Hochtemperaturkunststoff, der auch bei erhöhten Temperaturen seine Stabilität behält und mechanischen Belastungen standhält. Die Kontakte sind aus einer hochwertigen Kupferlegierung gefertigt und typischerweise vernickelt oder verzinnt, um eine ausgezeichnete elektrische Leitfähigkeit zu gewährleisten und Korrosion zu verhindern. Diese Materialauswahl garantiert eine lange Lebensdauer und Zuverlässigkeit der Verbindung, selbst unter anspruchsvollen Betriebsbedingungen.
Kann ich mit dieser Klemme auch Leiter mit Aderendhülse verbinden, und ist dies empfohlen?
Ja, die Verbindung von feindrähtigen Leitern mit einer geeigneten, normgerechten Aderendhülse ist nicht nur möglich, sondern wird ausdrücklich empfohlen. Die Aderendhülse verhindert das Aufspleißen feiner Drähte beim Einführen in die Klemmstelle und sorgt für eine größere Kontaktfläche sowie eine sicherere und dauerhaftere elektrische Verbindung. Die Verwendung von Aderendhülsen bei feindrähtigen Leitern ist ein wichtiger Aspekt für die Installation und die langfristige Zuverlässigkeit der Verbindung.
