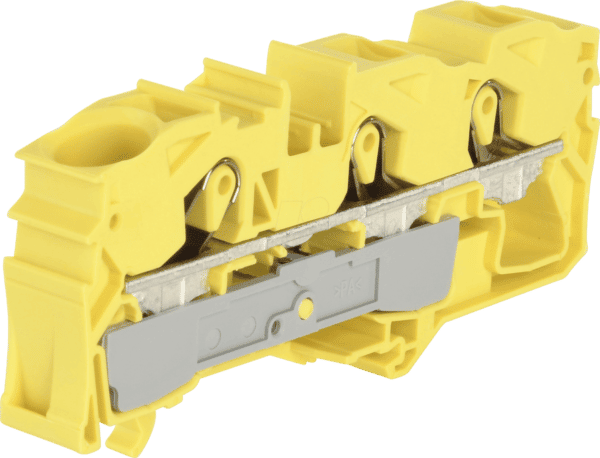

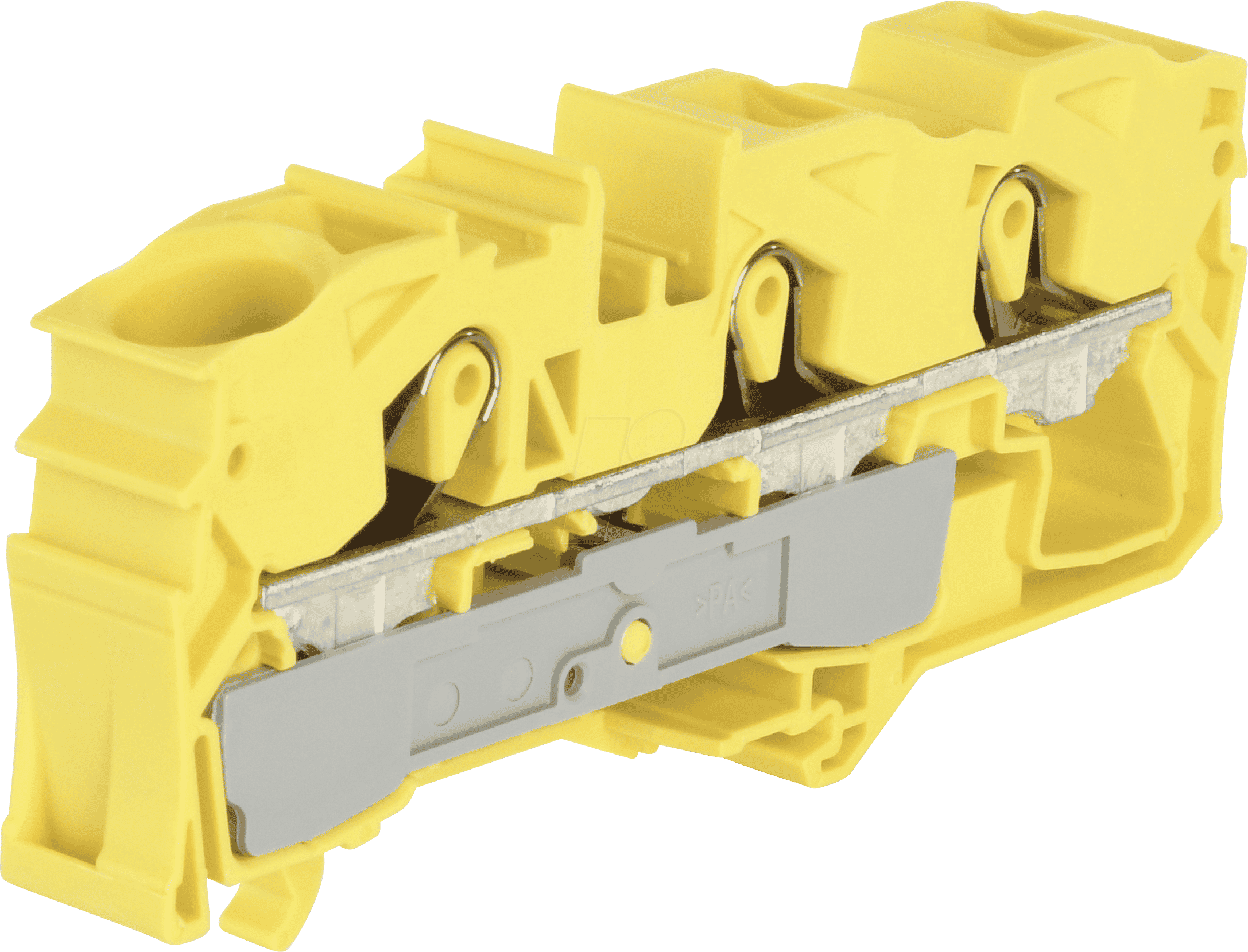

WAGO 2016-1306: Präzise und Sichere 3-Leiter-Durchgangsklemme für Profi-Installationen
Sie suchen eine zuverlässige und effiziente Lösung für anspruchsvolle elektrische Verbindungen, bei denen Sicherheit, Flexibilität und Zeitersparnis im Vordergrund stehen? Die WAGO 2016-1306 Durchgangsklemme ist die ideale Wahl für Elektroinstallateure, Schaltschrankbauer und versierte Heimwerker, die eine unkomplizierte und dauerhaft sichere Verdrahtung von Leitern im Bereich von 0,5 mm² bis 16,0 mm² benötigen. Dieses Produkt adressiert die Notwendigkeit einer robusten Verbindungstechnik, die traditionelle, zeitaufwändige Methoden wie das Verlöten oder Verschrauben überflüssig macht und gleichzeitig höchste Sicherheitsstandards erfüllt.
Überlegene Verbindungstechnik für maximale Effizienz und Sicherheit
Die WAGO 2016-1306 unterscheidet sich von herkömmlichen Verbindungslösungen durch ihre innovative Käfigzugfeder-Klemme. Diese Technologie ermöglicht eine werkzeuglose Montage und Demontage, was den Installationsprozess signifikant beschleunigt. Im Gegensatz zu Schraubklemmen, die nachgeben und nachgezogen werden müssen, sorgt die Federkraft der WAGO-Klemme für eine konstante und sichere Verbindung über die gesamte Lebensdauer des Produkts. Dies minimiert das Risiko von Fehlerquellen wie Wackelkontakten oder losen Verbindungen, die zu Ausfällen oder sogar Brandgefahren führen können. Die hohe Strombelastbarkeit und die Fähigkeit, einen breiten Leiterquerschnittsbereich abzudecken, machen diese Klemme zu einer universellen und äußerst attraktiven Option für eine Vielzahl von Anwendungen.
Technische Exzellenz der WAGO 2016-1306
Das Herzstück der WAGO 2016-1306 ist die bewährte CAGE CLAMP® Anschlussklemme. Diese Technologie gewährleistet eine dauerhaft sichere und elektrisch leitfähige Verbindung. Die Klemme ist für die Durchgangsverdrahtung konzipiert und ermöglicht das einfache Verbinden dreier Leiter auf kleinstem Raum. Die einfache Betätigung, die auch bei erschwerten Bedingungen und mit Handschuhen möglich ist, trägt maßgeblich zur Effizienz bei. Die spezielle Konstruktion verhindert, dass sich die Leiter durch Vibrationen oder Temperaturschwankungen lösen, was bei vielen anderen Verbindungstechniken ein Problem darstellt.
Vorteile der WAGO 2016-1306 im Überblick
- Werkzeuglose Installation: Schnelles und einfaches Stecken der Leiter ohne zusätzliches Werkzeug, spart wertvolle Installationszeit.
- Sichere und dauerhafte Verbindung: Die CAGE CLAMP® Feder sorgt für konstanten Anpressdruck und verhindert lose Kontakte, auch unter Belastung.
- Breiter Leiterquerschnittsbereich: Kompatibel mit massiven und feindrähtigen Leitern von 0,5 mm² bis 16,0 mm², bietet höchste Flexibilität.
- Platzsparendes Design: Kompakte Bauform ermöglicht eine hohe Packungsdichte in Schaltschränken und Verteilern.
- Hohe Strombelastbarkeit: Geeignet für Anwendungen mit höheren Stromanforderungen, bis zu 76 A, je nach Ausführung und Leiterquerschnitt.
- Fehlervermeidung: Reduziert das Risiko von Kurzschlüssen und Wackelkontakten, erhöht die Zuverlässigkeit der gesamten Installation.
- Universelle Anwendbarkeit: Ideal für eine Vielzahl von Projekten, von der Hausinstallation über Maschinenbau bis hin zu industriellen Anwendungen.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Produktname | WAGO 2016-1306 – Durchgangsklemme, 3-Leiter |
| Klemmtechnik | CAGE CLAMP® |
| Anschlussart | Durchgangsklemme |
| Anzahl der Leiter | 3 |
| Leiterquerschnittsbereich (massiv) | 0,5 mm² – 16,0 mm² |
| Leiterquerschnittsbereich (feindrähtig) | 0,5 mm² – 10,0 mm² (mit Aderendhülse) |
| Nennstrom | 76 A (abhängig vom Querschnitt und den Umgebungsbedingungen) |
| Nennspannung | 400 V |
| Gehäusematerial | Hochtemperatur-beständiger, flammhemmender Kunststoff (PA 6.6) |
| Farbe | Grau (Standard) |
| Betriebstemperatur | -60 °C bis +85 °C |
| Sicherheitszertifikate | VDE, UL, CSA (entsprechend geltenden Normen) |
| Besonderheiten | Werkzeuglose Montage/Demontage, vibrationssicher, wartungsfrei |
Anwendungsbereiche und Einsatzmöglichkeiten
Die WAGO 2016-1306 Durchgangsklemme ist aufgrund ihrer Vielseitigkeit und Robustheit in zahlreichen Anwendungsbereichen unverzichtbar. Sie findet ihren Einsatz primär in der Schaltanlagen- und Verteilungstechnik, wo eine schnelle und sichere Verdrahtung von Leitern mit unterschiedlichen Querschnitten erforderlich ist. Im Maschinenbau und in der Automatisierungstechnik ermöglicht sie eine zuverlässige Verbindung von Steuerleitungen und Leistungsadern, selbst unter anspruchsvollen Betriebsbedingungen mit Vibrationen. Auch in der Gebäudetechnik, beispielsweise bei der Installation von Verteilerkästen, Unterverteilungen oder bei der Anschlussverdrahtung von Geräten, leistet die Klemme wertvolle Dienste. Ihre Fähigkeit, sowohl massive als auch feindrähtige Leiter sicher zu klemmen, macht sie zu einer universellen Lösung für nahezu jede elektrische Installation, bei der eine hohe Zuverlässigkeit und eine einfache Handhabung gefragt sind. Ingenieure und Techniker schätzen die WAGO 2016-1306 für ihre Beständigkeit gegenüber Umwelteinflüssen wie Feuchtigkeit und Temperaturschwankungen, was eine lange Lebensdauer und Funktionssicherheit gewährleistet.
Häufig gestellte Fragen (FAQ) zu WAGO 2016-1306 – Durchgangsklemme, 3-Leiter, Ø 0,5 – 16,0 mm
Was ist der Hauptvorteil der WAGO 2016-1306 gegenüber herkömmlichen Verbindungsmethoden?
Der Hauptvorteil liegt in der werkzeuglosen Montage mittels der CAGE CLAMP® Technologie. Dies beschleunigt die Installation erheblich und sorgt gleichzeitig für eine dauerhaft sichere, vibrationsfeste und wartungsfreie Verbindung, die bei Schraubverbindungen oft nachgezogen werden muss.
Für welche Arten von Leitern ist die WAGO 2016-1306 geeignet?
Die Klemme ist für massive Leiter im Bereich von 0,5 mm² bis 16,0 mm² sowie für feindrähtige Leiter von 0,5 mm² bis 10,0 mm² geeignet, sofern diese mit einer geeigneten Aderendhülse versehen sind.
Welche maximale Strombelastbarkeit hat die WAGO 2016-1306?
Die Nennstrombelastbarkeit beträgt bis zu 76 A. Dieser Wert kann je nach verwendetem Leiterquerschnitt und den Umgebungsbedingungen variieren. Es ist stets ratsam, die spezifischen Datenblätter und Installationsrichtlinien zu konsultieren.
Kann die WAGO 2016-1306 auch in Umgebungen mit hohen Temperaturen eingesetzt werden?
Ja, das Gehäusematerial der Klemme ist aus hochtemperatur-beständigem und flammhemmendem Kunststoff gefertigt und für einen Betriebstemperaturbereich von -60 °C bis +85 °C ausgelegt, was eine hohe Betriebssicherheit auch unter extremen Bedingungen gewährleistet.
Ist die WAGO 2016-1306 auch für die Verbindung von mehreren Leitern an einem einzelnen Anschluss gedacht?
Nein, die 2016-1306 ist eine 3-Leiter-Durchgangsklemme. Jede Klemme ist für die Verbindung von exakt drei separaten Leitern vorgesehen. Für Mehrfachanschlüsse sind spezielle Klemmen oder Verteilerlösungen erforderlich.
Benötige ich spezielle Werkzeuge, um die Leiter in die Klemme einzuführen?
Nein, die CAGE CLAMP® Technologie ist speziell für die werkzeuglose Montage konzipiert. Die Leiter werden einfach in die dafür vorgesehenen Öffnungen gesteckt.
Wie lange ist die Lebensdauer einer WAGO 2016-1306 Klemme?
Dank der robusten Konstruktion und der wartungsfreien CAGE CLAMP® Technologie sind die WAGO Klemmen für eine sehr lange Lebensdauer ausgelegt, die oft die Lebensdauer der angeschlossenen Geräte übersteigt. Sie sind so konzipiert, dass sie über Jahrzehnte zuverlässig funktionieren, solange die spezifizierten Einsatzbedingungen eingehalten werden.
