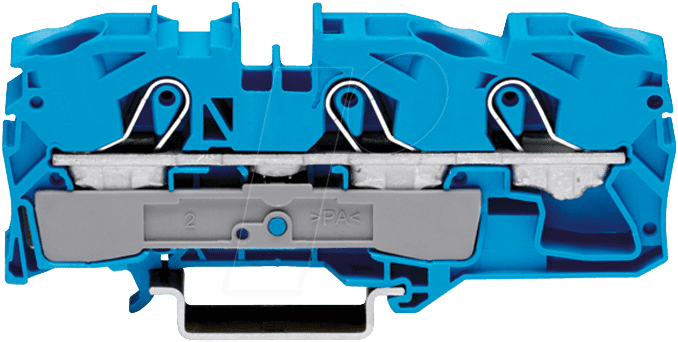

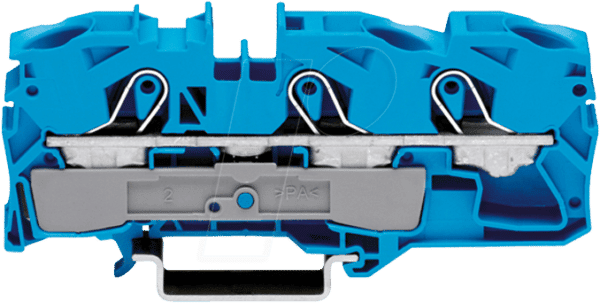

WAGO 2016-1304 – Die Robuste Durchgangsklemme für Professionelle Elektroinstallationen
Suchen Sie nach einer zuverlässigen und sicheren Verbindungslösung für Ihre Elektroinstallationen, die auch unter anspruchsvollen Bedingungen Bestand hat? Die WAGO 2016-1304 Durchgangsklemme wurde entwickelt, um Elektrikern und Technikern eine äußerst effiziente und dauerhafte Methode zur Verbindung von drei Leitern zu bieten. Sie eignet sich ideal für Anwendungen, bei denen höchste Zuverlässigkeit, einfache Handhabung und eine kompakte Bauweise gefordert sind.
Maximale Flexibilität und Leitungsquerschnitte
Die WAGO 2016-1304 Durchgangsklemme zeichnet sich durch ihre beeindruckende Flexibilität bei der Aufnahme von Leiterquerschnitten aus. Mit einem Spektrum von 0,5 mm² bis zu großzügigen 16,0 mm² deckt diese Klemme eine breite Palette von Installationsanforderungen ab. Egal ob feindrähtige, mehrdrähtige oder massive Leiter, die intelligente Klemmtechnologie von WAGO sorgt für eine sichere und vibrationsfeste Verbindung, die auch nach Jahren der Beanspruchung Bestand hat. Dies vermeidet aufwendige Lötverbindungen oder die Verwendung unhandlicher Klemmblöcke, was Zeit und Kosten spart.
Sicherheit und Zuverlässigkeit auf höchstem Niveau
Die Sicherheit elektrischer Verbindungen ist von paramounter Bedeutung. Die WAGO 2016-1304 Durchgangsklemme erfüllt höchste Sicherheitsstandards und bietet Schutz vor Kurzschlüssen und elektrischen Schlägen. Durch die bewährte Käfigzugfeder-Anschlusstechnik wird eine dauerhaft sichere elektrische Verbindung gewährleistet, die unabhängig von Vibrationen oder Temperaturschwankungen ihre Stabilität behält. Dies ist ein entscheidender Vorteil gegenüber traditionellen Schraubklemmen, die sich mit der Zeit lockern können.
Die Überlegene Wahl: Warum WAGO 2016-1304?
Die WAGO 2016-1304 Durchgangsklemme setzt sich durch mehrere Schlüsselfaktoren von herkömmlichen Verbindungslösungen ab:
- Zeitersparnis: Die werkzeuglose Montage reduziert den Installationsaufwand erheblich. Einfach abisolieren, einführen – fertig.
- Vibrationsfestigkeit: Die integrierte Käfigzugfeder-Technologie bietet eine dauerhaft sichere und zuverlässige Verbindung, selbst in Umgebungen mit starken Vibrationen.
- Breiter Querschnittsbereich: Die Klemme ist für Leiterquerschnitte von 0,5 mm² bis 16,0 mm² ausgelegt und deckt somit eine Vielzahl von Anwendungen ab.
- Kompakte Bauweise: Die schlanke Bauform ermöglicht eine platzsparende Montage in Verteilerkästen und Gehäusen.
- Wiederverwendbarkeit: Nach dem Lösen der Anschlussklemmen können die Leiter einfach wieder entnommen und die Klemme neu verwendet werden, was bei vielen Installationsänderungen von Vorteil ist.
- Fehlervermeidung: Die klare Farbcodierung und die eindeutige Zuordnung der Anschlüsse minimieren das Risiko von Verdrahtungsfehlern.
Technische Spezifikationen und Materialeigenschaften
Die WAGO 2016-1304 Durchgangsklemme ist ein präzise gefertigtes Bauteil, das für Langlebigkeit und Performance konzipiert wurde. Die Auswahl der Materialien und die durchdachte Konstruktion gewährleisten eine zuverlässige Funktion unter verschiedenen Umgebungsbedingungen.
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | Durchgangsklemme |
| Hersteller | WAGO |
| Modellbezeichnung | 2016-1304 |
| Anzahl der Leiter | 3 |
| Leiterquerschnittsbereich (massiv/eindrähtig) | 0,5 – 16,0 mm² |
| Leiterquerschnittsbereich (feindrähtig mit Aderendhülse) | 0,5 – 16,0 mm² |
| Nennspannung | 400 V |
| Nennstrom | 76 A |
| Anschlussart | Federklemme |
| Gehäusematerial | Hochtemperatur-beständiges Polyamid (PA) |
| Leitermaterial | Kupferlegierung mit Oberflächenveredelung |
| Isolationsmaterial | PA 6.6 |
| Betriebstemperatur | -60 °C bis +105 °C |
| Montageart | Keine spezielle Montage erforderlich, werkzeuglose Einführung |
| Umweltverträglichkeit | Frei von Halogenen, RoHS-konform |
Anwendungsgebiete und Einsatzmöglichkeiten
Die Vielseitigkeit der WAGO 2016-1304 Durchgangsklemme eröffnet ein breites Spektrum an professionellen Anwendungsmöglichkeiten:
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuerungsleitungen in Maschinen und Anlagen.
- Gebäudetechnik: In Verteilerkästen, Unterverteilungen und Installationsschächten zur Verteilung von Stromkreisen.
- Schaltschrankbau: Zur effizienten und übersichtlichen Verdrahtung von Komponenten in Schaltschränken.
- Anlagenbau: Für zuverlässige Verbindungen in komplexen elektrischen Systemen.
- Erneuerbare Energien: In Anlagen zur Stromerzeugung aus erneuerbaren Quellen wie Photovoltaik- oder Windkraftanlagen.
- Spezialmaschinenbau: Bei der Entwicklung und Fertigung von maßgeschneiderten Maschinen und Anlagen, die spezifische Verdrahtungsanforderungen haben.
FAQ – Häufig gestellte Fragen zu WAGO 2016-1304 – Durchgangsklemme, 3-Leiter, Ø 0,5 – 16,0 mm
Kann die WAGO 2016-1304 Klemme auch für Aluminiumleiter verwendet werden?
Nein, diese spezielle WAGO Durchgangsklemme ist für Kupferleiter konzipiert. Bei Aluminiumleitern sind spezielle Anschlussmethoden und Klemmen erforderlich, um Korrosion und schlechte Kontaktqualitäten zu vermeiden.
Wie wird die Leiterlänge für die Einführung in die Klemme bestimmt?
Die benötigte Abisolierlänge entnehmen Sie bitte dem technischen Datenblatt des Produkts oder den Anweisungen auf der Verpackung. Eine korrekte Abisolierlänge ist entscheidend für eine sichere Verbindung.
Welche maximal zulässige Strombelastbarkeit hat die Klemme?
Die Nennstrombelastbarkeit der WAGO 2016-1304 Klemme beträgt 76 Ampere. Dies ermöglicht den Einsatz auch in anspruchsvollen Stromversorgungsanwendungen.
Ist die Klemme für den Einsatz im Außenbereich geeignet?
Die Klemme ist für den Einsatz in Innenräumen konzipiert und verfügt über eine Betriebstemperatur von bis zu 105 °C. Für Außenbereiche sind spezielle Gehäuse und UV-beständige Komponenten erforderlich, die über die reine Klemmenfunktion hinausgehen.
Wie erfolgt die Demontage der Leiter aus der Klemme?
Um einen Leiter aus der WAGO 2016-1304 zu entnehmen, benötigen Sie ein geeignetes Werkzeug, um die Feder zu entspannen. Dies ermöglicht ein sauberes und beschädigungsfreies Entfernen des Leiters.
Welche Vorteile bietet die WAGO 2016-1304 gegenüber einer Lötverbindung?
Die WAGO Klemme bietet erhebliche Vorteile gegenüber Lötverbindungen, darunter die werkzeuglose Montage, die sofortige Betriebsbereitschaft, die höhere Vibrationsfestigkeit und die Möglichkeit zur einfachen Wiederverwendung der Klemme. Lötverbindungen erfordern zudem spezielle Werkzeuge und eine längere Montagezeit.
Ist die Klemme für den Einsatz in explosionsgefährdeten Bereichen zugelassen?
Diese spezielle Ausführung der WAGO 2016-1304 Durchgangsklemme ist nicht explizit für den Einsatz in explosionsgefährdeten Bereichen (ATEX-Zonen) zertifiziert. Für solche Anwendungen sind spezielle, dafür ausgelegte Komponenten erforderlich.
