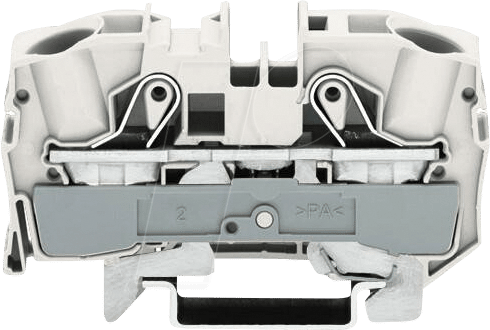

Optimale Abschirmung und sichere Verbindungen: Die WAGO 2016-1208 Schirmleiterklemme
Suchen Sie nach einer zuverlässigen Lösung zur Abschirmung von Leitern und zur Gewährleistung von störungsfreien elektrischen Verbindungen, insbesondere in anspruchsvollen Umgebungen? Die WAGO 2016-1208 Schirmleiterklemme ist die ideale Wahl für Elektrofachkräfte, Ingenieure und Anlagenbauer, die höchste Anforderungen an Sicherheit, Effizienz und Langlebigkeit stellen. Sie löst das Problem der effektiven Signalintegrität und des EMV-Schutzes durch eine clevere Klemmtechnik, die eine sichere und dauerhafte Verbindung des Schirmgeflechts ermöglicht.
Das Kernstück für zuverlässige Abschirmung: Technologie und Anwendung
Die WAGO 2016-1208 Schirmleiterklemme revolutioniert die Art und Weise, wie Schirmgeflechte von Kabeln in elektrischen Anlagen und Geräten angeschlossen werden. Im Gegensatz zu herkömmlichen Methoden, die oft umständlich sind und eine sorgfältige Handarbeit erfordern, bietet die WAGO-Klemme eine innovative CAGE CLAMP®-Anschlusstechnik. Diese ermöglicht eine schnelle, sichere und werkzeuglose Verbindung von Schirmleitern mit einem Durchmesser von 0,5 mm bis 16,0 mm.
Die primäre Funktion dieser Klemme ist die Ableitung von Störströmen und die Gewährleistung einer zuverlässigen Erdung des Schirmgeflechts. Dies ist entscheidend für die Signalintegrität in datenübertragenden Leitungen, die Vermeidung von elektromagnetischen Störungen (EMV) in sensiblen elektronischen Geräten und die Erhöhung der allgemeinen Betriebssicherheit von elektrischen Installationen. Ob in der Automatisierungstechnik, im Maschinenbau, in der Schaltschrankverdrahtung oder in der Beleuchtungstechnik – überall dort, wo eine zuverlässige Abschirmung erforderlich ist, spielt die WAGO 2016-1208 ihre Stärken aus.
Vorteile, die überzeugen: Warum WAGO 2016-1208 die erste Wahl ist
- Schnelle und werkzeuglose Montage: Die bewährte CAGE CLAMP®-Anschlusstechnik ermöglicht eine schnelle und sichere Installation ohne Spezialwerkzeug. Dies spart wertvolle Zeit bei der Montage und reduziert potenzielle Fehlerquellen.
- Sichere und dauerhafte Verbindung: Das Schirmgeflecht wird gleichmäßig und kraftschlüssig mit der Klemme verbunden, was eine optimale elektrische Leitfähigkeit und eine hohe Vibrationsfestigkeit gewährleistet.
- Breiter Anwendungsbereich: Mit der Fähigkeit, Schirmleiterdurchmesser von 0,5 mm bis 16,0 mm zu verarbeiten, deckt die Klemme eine Vielzahl von Kabeltypen ab und bietet somit eine flexible Lösung für diverse Einsatzszenarien.
- Hohe EMV-Sicherheit: Durch die direkte und großflächige Verbindung des Schirmgeflechts werden hochfrequente Störsignale effektiv abgeleitet, was die Zuverlässigkeit der angeschlossenen Geräte und Systeme erhöht.
- Kompaktes Design: Trotz ihrer Leistungsfähigkeit ist die Klemme platzsparend konzipiert, was besonders in dicht belegten Schaltschränken von Vorteil ist.
- Wartungsfreiheit: Einmal korrekt installiert, bietet die WAGO 2016-1208 eine wartungsfreie Lösung über die gesamte Lebensdauer der Anlage.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien, widersteht die Klemme Umwelteinflüssen wie Vibrationen, Temperaturschwankungen und chemischen Einwirkungen.
Technische Spezifikationen im Detail
Die WAGO 2016-1208 Schirmleiterklemme zeichnet sich durch eine präzise Verarbeitung und durchdachte Konstruktion aus, die eine optimale Leistung in jeder Anwendung gewährleistet. Die technische Auslegung ist auf maximale Zuverlässigkeit und einfache Handhabung optimiert.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Schirmleiterklemme |
| Hersteller-Modellnummer | 2016-1208 |
| Anzahl Leiter | 2-Leiter (für die Anschlussmöglichkeit an zwei Punkten oder als Durchgangsklemme nutzbar, je nach Anwendungsauslegung) |
| Schirmleiterdurchmesser (min.) | 0,5 mm |
| Schirmleiterdurchmesser (max.) | 16,0 mm |
| Anschlusstechnik | CAGE CLAMP®-Anschlusstechnik (werkzeuglos) |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (PA 6.6 oder vergleichbar) |
| Leiterkontaktmaterial | Korrosionsbeständiges Federstahl, vernickelt oder verzinkt |
| Umgebungstemperatur (Betrieb) | -40 °C bis +85 °C |
| Nennspannung | Typischerweise 250 V (abhängig von der Umgebungsinstallation und Zertifizierung) |
| Bemessungsstrom | Bis zu 10 A (abhängig von der Leiterquerschnitt und der Anwendung) |
| Schutzart (bei korrekter Montage) | IP20 (Schutz gegen feste Fremdkörper > 12,5 mm) |
| Zulassungen | Diverse internationale Normen und Zertifikate (z.B. VDE, UL, CSA – spezifische Details sind den technischen Datenblättern zu entnehmen) |
Optimale Anwendungsszenarien für die WAGO 2016-1208
Die Vielseitigkeit und Zuverlässigkeit der WAGO 2016-1208 Schirmleiterklemme macht sie zu einer unverzichtbaren Komponente in einer breiten Palette von industriellen und gewerblichen Anwendungen:
- Automatisierungstechnik: Anbindung von Sensoren, Aktoren und Bussystemen, bei denen eine störungsfreie Datenübertragung und EMV-Konformität entscheidend sind.
- Schaltschrankbau: Sichere und platzsparende Erdung von geschirmten Leitungen, die in komplexen Steuerungs- und Verteilungssystemen zum Einsatz kommen.
- Maschinenbau: Vermeidung von Störeinflüssen durch Motorleitungen oder Frequenzumrichter in der Steuerung von Maschinen und Anlagen.
- Beleuchtungstechnik: Abschirmung von Steuerleitungen in modernen LED-Systemen, um Flackern oder andere unerwünschte Effekte zu verhindern.
- Telekommunikation und Netzwerktechnik: Gewährleistung der Signalintegrität in Datenkabeln, um eine zuverlässige Netzwerkperformance zu sichern.
- Bahntechnik und Transportwesen: Einsatz in anspruchsvollen Umgebungen mit hohen Anforderungen an Vibrationstoleranz und EMV-Schutz.
- Medizintechnik: Sicherstellung der funktionalen Integrität und EMV-Konformität von medizinischen Geräten.
Häufig gestellte Fragen (FAQ) zu WAGO 2016-1208 – Schirmleiterklemme, 2-Leiter, Ø 0,5 – 16,0 mm
Was ist der Hauptzweck einer Schirmleiterklemme?
Der Hauptzweck einer Schirmleiterklemme ist die effektive Ableitung von störenden elektromagnetischen Feldern und hochfrequenten Signalen von geschirmten Kabeln. Sie sorgt für eine zuverlässige Verbindung des Schirmgeflechts mit der Erdung, um Signalintegrität zu gewährleisten und Störungen in elektrischen und elektronischen Systemen zu minimieren.
Ist die WAGO 2016-1208 für alle Arten von Schirmgeflechten geeignet?
Ja, die Klemme ist für eine breite Palette von Schirmgeflechten konzipiert, solange deren Durchmesser innerhalb des angegebenen Bereichs von 0,5 mm bis 16,0 mm liegt. Die Flexibilität der CAGE CLAMP®-Anschlusstechnik ermöglicht die Aufnahme verschiedener Geflechtarten.
Welche Vorteile bietet die CAGE CLAMP®-Anschlusstechnik gegenüber herkömmlichen Methoden?
Die CAGE CLAMP®-Technik ermöglicht eine schnelle, werkzeuglose und sichere Verbindung. Sie bietet eine hohe Vibrationsfestigkeit und verhindert ein Verrutschen oder Lösen des Schirmgeflechts. Dies reduziert Montagefehler und spart erheblich Zeit.
Muss ich spezielle Werkzeuge für die Installation der WAGO 2016-1208 verwenden?
Nein, die Besonderheit der WAGO 2016-1208 ist, dass sie die CAGE CLAMP®-Anschlusstechnik nutzt, welche eine werkzeuglose Montage erlaubt. Das Schirmgeflecht wird einfach in die Klemme eingeführt, und die Federkraft sorgt für eine sichere Verbindung.
Kann die Klemme auch in feuchten oder staubigen Umgebungen eingesetzt werden?
Die Klemme selbst ist aus robusten Materialien gefertigt, die auch widrigen Umgebungsbedingungen standhalten. Die spezifische Schutzart (typischerweise IP20) gibt an, dass sie vor festen Fremdkörpern geschützt ist. Für den Einsatz in extrem feuchten oder staubigen Umgebungen müssen jedoch zusätzliche Schutzmaßnahmen für die gesamte Installation getroffen werden.
Wie wird sichergestellt, dass das Schirmgeflecht wirklich gut leitend verbunden ist?
Die CAGE CLAMP®-Konstruktion sorgt für einen gleichmäßigen Anpressdruck über eine größere Fläche des Schirmgeflechts. Dies gewährleistet eine gute elektrische Leitfähigkeit und eine sichere Verbindung, die auch bei Vibrationen Bestand hat.
Gibt es Beschränkungen hinsichtlich der Anzahl der Kabel, die pro Klemme angeschlossen werden können?
Die Modellnummer 2016-1208 spezifiziert eine 2-Leiter-Klemme. Dies bezieht sich in diesem Kontext typischerweise auf die Möglichkeit, zwei separate Schirmgeflechte anzuschließen oder die Klemme als Durchgangsverbindung für einen einzelnen Schirm zu nutzen, je nach Montageart. Für komplexere Anschlussanforderungen sind gegebenenfalls alternative WAGO-Produkte zu prüfen.
