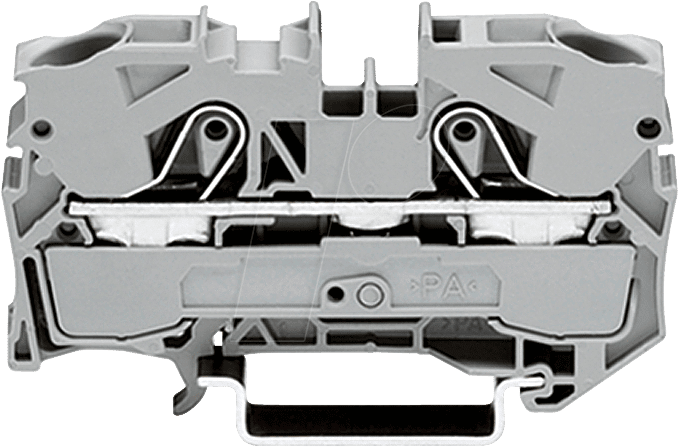

Effiziente und sichere Kabelverbindungen mit der WAGO 2010-1201 Durchgangsklemme
Die WAGO 2010-1201 Durchgangsklemme ist die ideale Lösung für Elektriker und Installateure, die eine zuverlässige und zeiteffiziente Methode zur Verbindung von 2-Leiter-Kabeln mit einem Querschnitt von 0,5 bis 10,0 mm² suchen. Sie überwindet die Limitierungen herkömmlicher Verbindungstechniken durch ihre intuitive Bedienung und garantierte Sicherheit, selbst bei anspruchsvollen Installationen.
Herausragende Vorteile der WAGO 2010-1201 Durchgangsklemme
Die WAGO 2010-1201 setzt neue Maßstäbe in der elektrischen Verbindungstechnik. Durch den Wegfall von Werkzeugen und die integrierte Zugentlastung wird die Installation nicht nur beschleunigt, sondern auch die Fehleranfälligkeit minimiert. Dies führt zu einer gesteigerten Arbeitssicherheit und reduziert den Zeitaufwand für jede einzelne Verbindung signifikant.
- Werkzeuglose Montage: Schnelles und einfaches Einführen von Leitern ohne Schraubendreher oder Zangen, was die Installationszeit drastisch verkürzt.
- Hohe Flexibilität: Geeignet für eine breite Palette von Kabelquerschnitten (0,5 mm² bis 10,0 mm²), was sie zu einer universellen Lösung für viele Anwendungen macht.
- Sichere und dauerhafte Verbindungen: Die Käfigzugfeder-Klemmtechnik sorgt für eine vibrationsfeste und sichere Kontaktierung, die auch unter extremen Bedingungen Bestand hat.
- Integrierte Zugentlastung: Verhindert die mechanische Belastung der elektrischen Kontakte und erhöht die Lebensdauer der Installation.
- Hohe Strombelastbarkeit: Ausgelegt für anspruchsvolle Stromkreise, was Zuverlässigkeit in Industrie- und Gewerbeanwendungen gewährleistet.
- Kompaktes Design: Ermöglicht eine platzsparende Installation, insbesondere in beengten Einbauverhältnissen.
- Wiederholgenauigkeit: Einfaches Entfernen und Wiedereinführen von Leitern ohne Einbußen bei der Klemmkraft.
Technische Spezifikationen im Detail
Die WAGO 2010-1201 Durchgangsklemme zeichnet sich durch ihre robusten Materialien und präzise Konstruktion aus, die auf Langlebigkeit und maximale Leistung ausgelegt sind. Ihre spezifischen Eigenschaften machen sie zur bevorzugten Wahl für professionelle Elektriker.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Durchgangsklemme, 2-Leiter |
| Leiter-Querschnitt (flexibel und starr) | 0,5 mm² – 10,0 mm² |
| Nennspannung | 400 V |
| Nennstrom | 76 A |
| Anschlussart | Federklemme (Cage Clamp) |
| Gehäusematerial | Flammhemmendes Polyamid (PA) |
| Betriebstemperatur | -60 °C bis +105 °C |
| Schutzart | IP20 (bei sachgemäßer Anwendung) |
Anwendungsbereiche und Einsatzszenarien
Die WAGO 2010-1201 Durchgangsklemme ist ein unverzichtbares Werkzeug in zahlreichen elektrischen Installationen. Ihre Vielseitigkeit und Zuverlässigkeit machen sie zur optimalen Lösung für:
- Verteilungskästen und Schaltschrankbau: Für die sichere und geordnete Verdrahtung von Stromkreisen in Schaltanlagen und Unterverteilungen.
- Industrieanlagen: Zur Verbindung von Motoren, Sensoren und Steuerleitungen, wo Robustheit und Vibrationsfestigkeit entscheidend sind.
- Gebäudeinstallationen: Ob in Wohngebäuden, Büros oder öffentlichen Einrichtungen, die Klemme gewährleistet eine sichere Stromverteilung.
- Solarenergie und erneuerbare Energien: Zur Verbindung von Komponenten in Photovoltaik-Anlagen, wo Langlebigkeit und Witterungsbeständigkeit gefordert sind.
- Maschinenbau: Für flexible und schnelle Verbindungen bei der Montage und Wartung von Maschinen und Anlagen.
- Automobilindustrie: In spezialisierten Anwendungen, wo zuverlässige Verbindungen unter variablen Bedingungen benötigt werden.
Die Technologie hinter der WAGO 2010-1201: Cage Clamp®-Verbindungstechnik
Das Herzstück der WAGO 2010-1201 ist die bewährte Cage Clamp®-Verbindungstechnik. Diese innovative Federklemmtechnologie ersetzt traditionelle Schraubverbindungen und bietet eine Reihe signifikanter Vorteile. Anstatt einen Draht mit einer Schraube zu quetschen, wird der Leiter durch die Federkraft der Cage Clamp®-Verbindung fest und dauerhaft in Position gehalten. Dies resultiert in einer Klemmkraft, die sich über die Zeit nicht lockert, selbst bei thermischen Wechselbeanspruchungen oder Vibrationen. Der integrierte Federmechanismus sorgt zudem für eine Selbst-Nachstellende Klemmkraft, die Schwankungen im Leiterquerschnitt oder durch Alterungseffekte kompensiert. Die einfache Bedienung – Leiter einführen und die Verbindung ist hergestellt – spart wertvolle Zeit bei der Installation, während die hohe Strombelastbarkeit und die sichere Kontaktierung für maximale Betriebssicherheit sorgen.
Qualität und Sicherheit von WAGO
WAGO steht seit Jahrzehnten für innovative und zuverlässige Verbindungstechnik. Die 2010-1201 Durchgangsklemme wird nach strengsten Qualitätsstandards gefertigt und erfüllt internationale Normen und Zertifizierungen. Das Gehäusematerial aus flammhemmendem Polyamid bietet zusätzliche Sicherheit im Brandfall. Die präzise Konstruktion und die hochwertige Verarbeitung gewährleisten eine lange Lebensdauer und eine sichere Funktion über viele Jahre hinweg, selbst unter widrigen Umgebungsbedingungen.
FAQ – Häufig gestellte Fragen zu WAGO 2010-1201 – Durchgangsklemme, 2-Leiter, Ø 0,5 – 10,0 mm
Welche Leiterarten können mit der WAGO 2010-1201 verbunden werden?
Die WAGO 2010-1201 Durchgangsklemme ist für die Verbindung von sowohl massiven (eindrähtigen) als auch flexiblen (mehrdrähtigen) Leitern konzipiert. Dies gewährleistet eine hohe Flexibilität bei der Auswahl des geeigneten Kabels für Ihre Installation.
Wie wird die Zugentlastung bei dieser Klemme realisiert?
Die Konstruktion der WAGO 2010-1201 integriert eine effiziente Zugentlastung. Durch die Art und Weise, wie der Leiter in die Klemme eingeführt und fixiert wird, wird die mechanische Belastung direkt von der Klemme aufgenommen und nicht auf die elektrischen Kontakte übertragen. Dies schützt die Verbindung vor Beschädigungen.
Ist die WAGO 2010-1201 für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die WAGO 2010-1201 Durchgangsklemme ist primär für allgemeine elektrische Installationen konzipiert. Für den Einsatz in explosionsgefährdeten Bereichen sind spezielle Zulassungen und Ausführungen erforderlich. Bitte konsultieren Sie die technischen Dokumentationen oder unseren Kundenservice für spezifische Anwendungen.
Wie viele Leiter können maximal pro Anschluss der Klemme verbunden werden?
Die WAGO 2010-1201 ist als 2-Leiter-Durchgangsklemme spezifiziert. Das bedeutet, dass jeweils zwei Leiter (einer an jedem Ende der Durchgangsklemme) miteinander verbunden werden können.
Was bedeutet die Angabe „Nennspannung 400 V“?
Die Nennspannung von 400 V gibt die maximale Spannung an, für die die Klemme im Dauerbetrieb sicher ausgelegt ist. Dies ist ein wichtiger Wert für die Auswahl der richtigen Komponenten für verschiedene Stromnetze und Anwendungen, wie sie in Europa üblich sind.
Ist die WAGO 2010-1201 wiederverwendbar?
Ja, die WAGO 2010-1201 ist dank der bewährten Cage Clamp®-Technik wiederverwendbar. Leiter können einfach durch Betätigen des Entriegelungshebels (falls vorhanden, je nach spezifischem Modell der Serie) oder durch vorsichtiges Herausdrehen gelöst und neu verbunden werden, ohne dass die Klemmkraft verloren geht.
Welche Zertifizierungen und Normen erfüllt die WAGO 2010-1201?
WAGO Produkte, einschließlich der 2010-1201 Serie, erfüllen eine Vielzahl internationaler Normen und sind entsprechend zertifiziert. Dazu gehören typischerweise Normen wie EN 60998, UL und CSA, die die Sicherheit und Konformität für elektrische Verbindungsgeräte gewährleisten.
