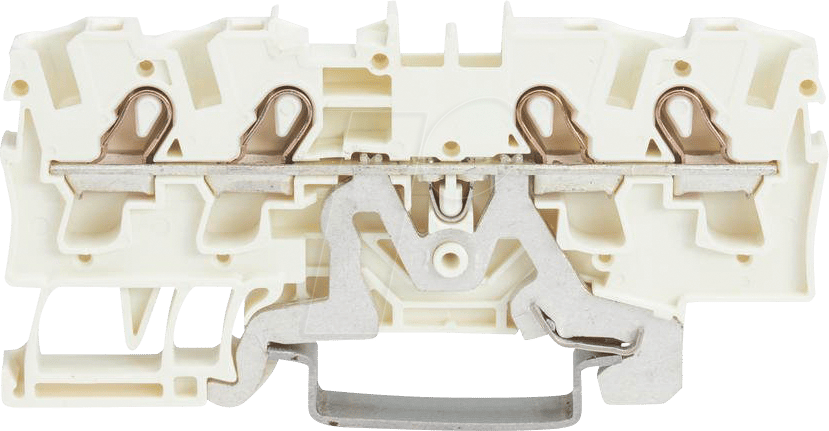

WAGO 2004-1408 – Schirmleiterklemme: Sichere und effiziente Erdung für professionelle Elektroinstallationen
Die WAGO 2004-1408 Schirmleiterklemme ist die präzise Lösung für Elektriker und Anlagenbauer, die eine zuverlässige und platzsparende Erdung von geschirmten Leitungen benötigen. Sie löst das Problem der sicheren Ableitung von kapazitiven Strömen und elektromagnetischen Störungen, indem sie eine durchgängige Verbindung des Schirmgeflechts mit dem Erdungspotenzial gewährleistet. Damit sorgt sie für erhöhte Sicherheit, reduzierte Signalverluste und eine verbesserte Lebensdauer elektrischer Komponenten, insbesondere in anspruchsvollen Umgebungen.
Warum die WAGO 2004-1408 Ihre erste Wahl ist
Im Gegensatz zu herkömmlichen Klemmverbindungen, die oft aufwendige Verschraubungen oder zeitintensive Crimpvorgänge erfordern, bietet die WAGO 2004-1408 eine signifikante Verbesserung in Bezug auf Geschwindigkeit, Sicherheit und Zuverlässigkeit. Ihre werkzeuglose Montage und die garantierte Klemmkraft reduzieren Installationsfehler und erhöhen die Effizienz in der Praxis. Die kompakte Bauweise ermöglicht zudem eine höhere Packungsdichte in Schaltschränken, was besonders bei engen Platzverhältnissen ein entscheidender Vorteil ist.
Innovative Klemmtechnologie für maximale Leitfähigkeit
Das Herzstück der WAGO 2004-1408 bildet die bewährte CAGE CLAMP® Anschlussklemme. Diese Technologie garantiert eine dauerhaft sichere und schwingungsfeste Verbindung. Bei der Schirmleiterklemme wird dieser Vorteil genutzt, um eine optimale elektrische Anbindung des Schirmgeflechts zu realisieren. Dies ist essenziell, um Störspannungen abzuleiten und die Funktion von sensiblen elektronischen Geräten wie Frequenzumrichtern, Messinstrumenten oder Steuerungstechnik zu schützen.
- Werkzeuglose Montage: Schnelle und einfache Installation ohne zusätzliche Werkzeuge, was die Montagezeit erheblich verkürzt.
- Gleichbleibende Klemmkraft: Die CAGE CLAMP® sorgt für eine dauerhaft sichere Verbindung, die auch unter Vibrationen oder Temperaturschwankungen Bestand hat.
- Hohe Leitfähigkeit: Direkter Kontakt zwischen Schirmgeflecht und Klemmstelle gewährleistet eine effiziente Ableitung von Störströmen.
- Kompakte Bauform: Spart wertvollen Platz in Schaltschränken und Verteilungen.
- Vielseitigkeit: Geeignet für eine breite Palette von Leitungsquerschnitten, was die Einsatzmöglichkeiten maximiert.
- EMV-Konformität: Unterstützt die Einhaltung von Richtlinien zur elektromagnetischen Verträglichkeit durch effektive Schirmung.
Präzise Anbindung: Das Plus an Sicherheit und Performance
Die WAGO 2004-1408 ist speziell für die Anbindung von Schirmleitungen konzipiert, bei denen eine direkte und großflächige Kontaktierung des Schirmgeflechts unerlässlich ist. Dies unterscheidet sie von Standard-Aderendhülsen oder Lüsterklemmen, die für diese spezifische Anwendung oft unzureichend sind und zu erhöhten Übergangswiderständen führen können. Die 4-Leiter-Ausführung ermöglicht dabei die gleichzeitige Erdung von bis zu vier einzelnen Schirmleitungen, was die Verdrahtungsdichte weiter optimiert und den Verdrahtungsaufwand reduziert.
Technische Spezifikationen und Materialqualität
Die Auswahl der Materialien und die konstruktive Ausgestaltung der WAGO 2004-1408 Schirmleiterklemme spiegeln die hohen Anforderungen in professionellen Elektroinstallationen wider. Die robuste Bauweise und die Verwendung von qualitativ hochwertigen, nicht-korrosiven Materialien gewährleisten eine lange Lebensdauer und zuverlässige Funktion unter verschiedensten Umgebungsbedingungen. Die Klemmstelle ist so konstruiert, dass sie auch bei feineren Schirmgeflechten einen guten elektrischen Kontakt herstellt und mechanische Beschädigungen des Schirms vermeidet.
| Eigenschaft | Beschreibung |
|---|---|
| Produktbezeichnung | WAGO 2004-1408 Schirmleiterklemme |
| Anzahl Leiter | 4 |
| Leiter-Querschnittsbereich (mm²) | 0,5 – 4,0 |
| Anschlussart | CAGE CLAMP® |
| Material Gehäuse | Flammhemmendes Polyamid (PA) – für hohe mechanische Festigkeit und elektrische Isolation |
| Kontaktmaterial | Hochleistungslegierung – für optimale elektrische Leitfähigkeit und Korrosionsbeständigkeit |
| Max. Betriebstemperatur (°C) | 105 (gemäß VDE-Normen für sicheren Dauereinsatz) |
| EMV-Performance | Optimierte Anbindung für effektive Schirmwirkung und Störspannungsableitung |
| Montageart | Direkte Montage auf Hutschiene (35mm) oder auf einer Sammelschiene |
| Schutzart bei ordnungsgemäßer Montage | IP20 (Schutz gegen Fremdkörper > 12,5 mm) |
Einsatzgebiete: Wo Zuverlässigkeit zählt
Die WAGO 2004-1408 Schirmleiterklemme ist unverzichtbar in allen Anwendungsbereichen, in denen die Abschirmung von Leitungen eine kritische Rolle für die Signalqualität und die elektromagnetische Verträglichkeit spielt:
- Industrielle Automatisierung: Anbindung von Sensorik, Aktoren und Bussystemen in Produktionsanlagen, um Störungen durch elektrische Maschinen zu minimieren.
- Schaltschrankbau: Sichere und platzsparende Erdung von geschirmten Datenleitungen und Steuerleitungen.
- Energieversorgung: Erdung von Leistungskabeln mit Schirmgeflecht in Umspannwerken und Schaltanlagen.
- Telekommunikation: Abschirmung von Übertragungskabeln zur Reduzierung von Rauschen und Signalverlusten.
- Gebäudeautomation: Erdung von Netzwerkkabeln und Bussystemen zur Gewährleistung störungsfreier Kommunikation.
- Fahrzeugbau: Abschirmung von Leitungen in Steuergeräten und Bordnetzsystemen.
FAQ – Häufig gestellte Fragen zu WAGO 2004-1408 – Schirmleiterklemme, 4-Leiter, Ø 0,5 – 4,0 mm
Was genau ist eine Schirmleiterklemme und wozu dient sie?
Eine Schirmleiterklemme wie die WAGO 2004-1408 dient zur elektrisch leitfähigen Verbindung des Schirmgeflechts von geschirmten Kabeln mit dem Erdungspotenzial. Dies ist entscheidend, um unerwünschte elektromagnetische Störungen (EMI) abzuleiten und so die Signalintegrität sowie die Funktion von elektronischen Geräten zu schützen.
Für welche Leitungsquerschnitte ist die WAGO 2004-1408 geeignet?
Die WAGO 2004-1408 Schirmleiterklemme ist für Leitungsquerschnitte von 0,5 mm² bis 4,0 mm² ausgelegt. Dies deckt eine breite Palette von Standard-Schirmleitungen in verschiedenen Anwendungen ab.
Welche Vorteile bietet die CAGE CLAMP® Technologie in dieser Klemme?
Die CAGE CLAMP® Technologie gewährleistet eine wartungsfreie und dauerhaft sichere Klemmverbindung. Sie passt sich flexibel an den Leiterquerschnitt an und sorgt für eine gleichbleibende Klemmkraft, die auch bei Vibrationen oder Temperaturschwankungen nicht nachlässt. Dies verhindert Lockern und erhöht die Zuverlässigkeit.
Ist die Installation der WAGO 2004-1408 kompliziert?
Nein, die Installation ist bewusst einfach gehalten. Die Klemme verfügt über eine werkzeuglose Anschlusstechnik, die eine schnelle und sichere Montage ermöglicht. Das Schirmgeflecht wird einfach in die vorgesehene Öffnung eingeführt und durch den integrierten Klemmmechanismus fixiert.
Kann diese Schirmleiterklemme auch für feine Schirmgeflechte verwendet werden?
Ja, die Konstruktion der WAGO 2004-1408 ist so konzipiert, dass sie auch bei feineren Schirmgeflechten einen guten und zuverlässigen elektrischen Kontakt herstellt, ohne die Litzen zu beschädigen.
Welche Rolle spielt die Klemme bei der Einhaltung von EMV-Richtlinien?
Durch die effektive und niederohmige Anbindung des Schirmgeflechts trägt die WAGO 2004-1408 maßgeblich zur Einhaltung von Richtlinien zur elektromagnetischen Verträglichkeit (EMV) bei. Sie hilft dabei, Störsignale zu minimieren und die Grenzwerte für abgestrahlte und leitungsgeführte Störungen einzuhalten.
Wie wird die Klemme montiert, falls keine Hutschiene vorhanden ist?
Neben der direkten Montage auf einer 35mm Hutschiene kann die WAGO 2004-1408 auch auf einer geeigneten Sammelschiene befestigt werden, was zusätzliche Flexibilität bei der Installation in verschiedenen Schaltschrankkonfigurationen bietet.
