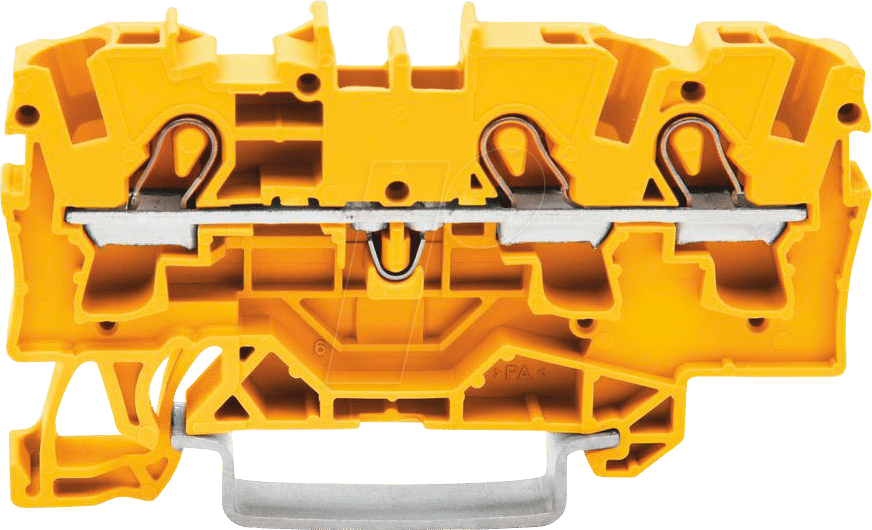

WAGO 2004-1306 – Die Standardlösung für sichere und effiziente elektrische Verbindungen
Sie suchen nach einer zuverlässigen und zeitsparenden Methode, um elektrische Leiter sicher und normgerecht zu verbinden? Die WAGO 2004-1306 Durchgangsklemme für 3 Leiter ist die ideale Lösung für Elektriker, Schaltanlagenbauer und anspruchsvolle Heimwerker, die Wert auf Präzision, Langlebigkeit und höchste Sicherheit legen. Dieses Produkt löst das Problem komplexer und fehleranfälliger Verdrahtungen durch eine innovative und wartungsfreie Klemmtechnik, die die Installation auf ein neues Level hebt.
Maximale Effizienz durch PUSH-IN-Anschlusstechnik
Die WAGO 2004-1306 Durchgangsklemme revolutioniert die elektrische Installation durch ihre integrierte PUSH-IN-Anschlusstechnik. Diese Technologie eliminiert die Notwendigkeit von Werkzeugen wie Schraubendrehern zur Verbindung von Leitern. Stattdessen werden massive und feindrähtige Leiter mit einem Querschnitt von 0,5 bis 4,0 mm² einfach durch gesteckt. Dies spart signifikant Zeit bei der Installation und minimiert das Risiko von fehlerhaften Verbindungen, die durch unzureichendes Anziehen von Schraubklemmen entstehen können. Die federgelagerte Klemmstelle sorgt für eine dauerhaft sichere und vibrationsfeste Verbindung, die auch unter anspruchsvollen Bedingungen Bestand hat.
Vorteile der WAGO 2004-1306 im Überblick
- Zeitersparnis: Die werkzeuglose PUSH-IN-Anschlusstechnik reduziert die Installationszeit um bis zu 50% im Vergleich zu herkömmlichen Schraubklemmen.
- Sicherheit & Zuverlässigkeit: Die federgelagerte Klemmstelle garantiert eine dauerhaft sichere, vibrationsfeste und wartungsfreie Verbindung, die auch bei Temperaturschwankungen stabil bleibt.
- Flexibilität: Geeignet für massive und feindrähtige Leiter mit Aderendhülse im Querschnittsbereich von 0,5 mm² bis 4,0 mm², was eine breite Palette von Anwendungen abdeckt.
- Kompaktes Design: Die Durchgangsklemme ist speziell für platzsparende Anwendungen konzipiert und fügt sich nahtlos in jede Schaltschrank- oder Verteilerumgebung ein.
- Normkonformität: Erfüllt höchste internationale Sicherheitsstandards und ist für den professionellen Einsatz in gewerblichen und industriellen Umgebungen zugelassen.
- Einfache Handhabung: Die intuitive Bedienung ermöglicht auch ungeübten Anwendern eine schnelle und sichere Installation.
Technische Spezifikationen und Materialqualität
Die WAGO 2004-1306 Durchgangsklemme ist ein Meisterwerk der Ingenieurskunst, konzipiert für maximale Leistung und Sicherheit. Das Gehäusematerial besteht aus hochtemperaturbeständigem und flammwidrigem Polyamid (PA), das die strengsten Sicherheitsnormen erfüllt und auch bei erhöhter Belastung eine zuverlässige Isolierung gewährleistet. Die integrierten Leiterklemmen aus einer Kupferlegierung sind für ihre exzellente Leitfähigkeit und Korrosionsbeständigkeit bekannt. Dies stellt sicher, dass die elektrische Verbindung auch über lange Betriebszeiten hinweg stabil und verlustarm bleibt. Die federnde Konstruktion der Klemme ermöglicht eine selbstadaptierende Klemmkraft, die sich an die Leiterquerschnitte im angegebenen Bereich von 0,5 bis 4,0 mm² anpasst und somit für optimalen Kontakt sorgt.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Durchgangsklemme |
| Leiteranzahl | 3 |
| Leiter-Anschlussbereich (massiv) | 0,5 – 4,0 mm² |
| Leiter-Anschlussbereich (feindrähtig mit Aderendhülse) | 0,5 – 4,0 mm² |
| Nennspannung | 400 V |
| Nennstrom | 32 A |
| Gehäusematerial | Flammhemmendes Polyamid (PA) |
| Klemmkörpermaterial | Kupferlegierung |
| Farbe | Grau |
| Abmessungen (L x B x H) | ca. 77,2 mm x 10,5 mm x 18,5 mm (variiert leicht je nach Ausführung) |
| Betriebstemperaturbereich | -60 °C bis +105 °C |
| Montageart | Tragschiene (35 mm) |
| Einsatzbereiche | Schaltschrankbau, Gebäudetechnik, Industrieautomation, Photovoltaik, Anlagenbau |
Präzision und Sicherheit in jeder Anwendung
Die WAGO 2004-1306 Durchgangsklemme ist nicht nur ein einfaches Verbindungselement, sondern ein integraler Bestandteil, der die Integrität und Sicherheit Ihrer elektrischen Installationen gewährleistet. Die präzise gefertigte Klemmstelle sorgt für einen niederohmigen Kontakt, der Energieverluste minimiert und die Wärmeentwicklung reduziert. Dies ist entscheidend für die Langlebigkeit der gesamten Anlage und die Vermeidung von Brandgefahren. Die kompakten Abmessungen ermöglichen eine hohe Packungsdichte in Schaltschränken und Verteilerdosen, was insbesondere in beengten Platzverhältnissen von großem Vorteil ist. Ob in der Industrieautomation, im Anlagenbau, in der Gebäudetechnik oder bei der Installation von Photovoltaikanlagen – die WAGO 2004-1306 bietet eine universelle und zuverlässige Lösung für die 3-Leiter-Verbindung.
Einsatzmöglichkeiten und Anwendungsfelder
Die Vielseitigkeit der WAGO 2004-1306 Durchgangsklemme eröffnet eine breite Palette von Anwendungsmöglichkeiten. Im klassischen Schaltschrankbau dient sie zur einfachen und sicheren Verteilung von Strom auf mehrere Verbraucher. In der Gebäudetechnik ermöglicht sie die zuverlässige Verdrahtung von Lichtschaltungen, Steckdosenkreisen oder Heizungssteuerungen. Für industrielle Anwendungen bietet sie eine robuste Lösung für Steuerungs- und Automatisierungssysteme, wo Zuverlässigkeit und Langlebigkeit oberste Priorität haben. Auch im Bereich der erneuerbaren Energien, wie beispielsweise bei der Installation von Photovoltaik-Anlagen, spielt die Klemme ihre Stärken aus, indem sie eine sichere und wartungsfreie Verbindung zwischen den einzelnen Modulen und dem Wechselrichter gewährleistet. Ihre Fähigkeit, sowohl massive als auch feindrähtige Leiter zu verbinden, macht sie zu einem unverzichtbaren Werkzeug für jeden Elektrofachmann.
Anwenderfreundlichkeit und Wartungsfreiheit
Ein zentraler Aspekt, der die WAGO 2004-1306 von herkömmlichen Verbindungsmethoden abhebt, ist die herausragende Anwenderfreundlichkeit. Die PUSH-IN-Anschlusstechnik erfordert keine speziellen Werkzeuge und macht die Installation zu einem intuitiven Prozess. Ein einfaches Eindrücken des abisolierten Leiters genügt, um eine sichere Verbindung herzustellen. Dies beschleunigt nicht nur die Arbeit erheblich, sondern reduziert auch die Fehlerquote, da das Anzugsdrehmoment, das bei Schraubklemmen eine kritische Rolle spielt, entfällt. Darüber hinaus ist die Verbindung dauerhaft vibrationsfest und bedarf keiner regelmäßigen Wartung. Dies spart nicht nur Zeit und Kosten, sondern erhöht auch die Sicherheit und Zuverlässigkeit Ihrer elektrischen Installationen über die gesamte Lebensdauer.
FAQ – Häufig gestellte Fragen zu WAGO 2004-1306 – Durchgangsklemme, 3-Leiter, Ø 0,5 – 4,0 mm
Welche Leiterarten kann ich mit der WAGO 2004-1306 verbinden?
Die WAGO 2004-1306 Durchgangsklemme ist für die Verbindung von massiven und feindrähtigen Leitern mit Aderendhülse im Querschnittsbereich von 0,5 mm² bis 4,0 mm² ausgelegt.
Ist die Verwendung von Werkzeugen für die Installation erforderlich?
Nein, die WAGO 2004-1306 verfügt über die PUSH-IN-Anschlusstechnik, die eine werkzeuglose Installation ermöglicht. Leiter werden einfach eingesteckt.
Wie hoch ist die maximale Belastbarkeit der Klemme?
Die Nennspannung beträgt 400 V und der Nennstrom ist mit 32 A spezifiziert.
Ist die Klemme für den Einsatz in anspruchsvollen Umgebungen geeignet?
Ja, das Gehäusematerial aus flammhemmendem Polyamid und die robuste Kupferlegierung der Klemmen gewährleisten eine hohe Temperaturbeständigkeit (bis 105 °C) und Langlebigkeit, selbst unter anspruchsvollen Bedingungen.
Muss die Verbindung regelmäßig überprüft oder nachgezogen werden?
Dank der federgelagerten Klemmstelle ist die Verbindung dauerhaft sicher, vibrationsfest und wartungsfrei. Ein Nachziehen ist nicht erforderlich.
Wo liegen die Hauptvorteile gegenüber herkömmlichen Schraubklemmen?
Die Hauptvorteile liegen in der signifikanten Zeitersparnis durch die werkzeuglose Montage, der erhöhten Sicherheit durch die wartungsfreie und vibrationsfeste Verbindung sowie der einfacheren Handhabung, die Fehlerquellen minimiert.
Welche Abmessungen hat die WAGO 2004-1306?
Die ungefähren Abmessungen betragen 77,2 mm in der Länge, 10,5 mm in der Breite und 18,5 mm in der Höhe, was eine platzsparende Montage ermöglicht.
