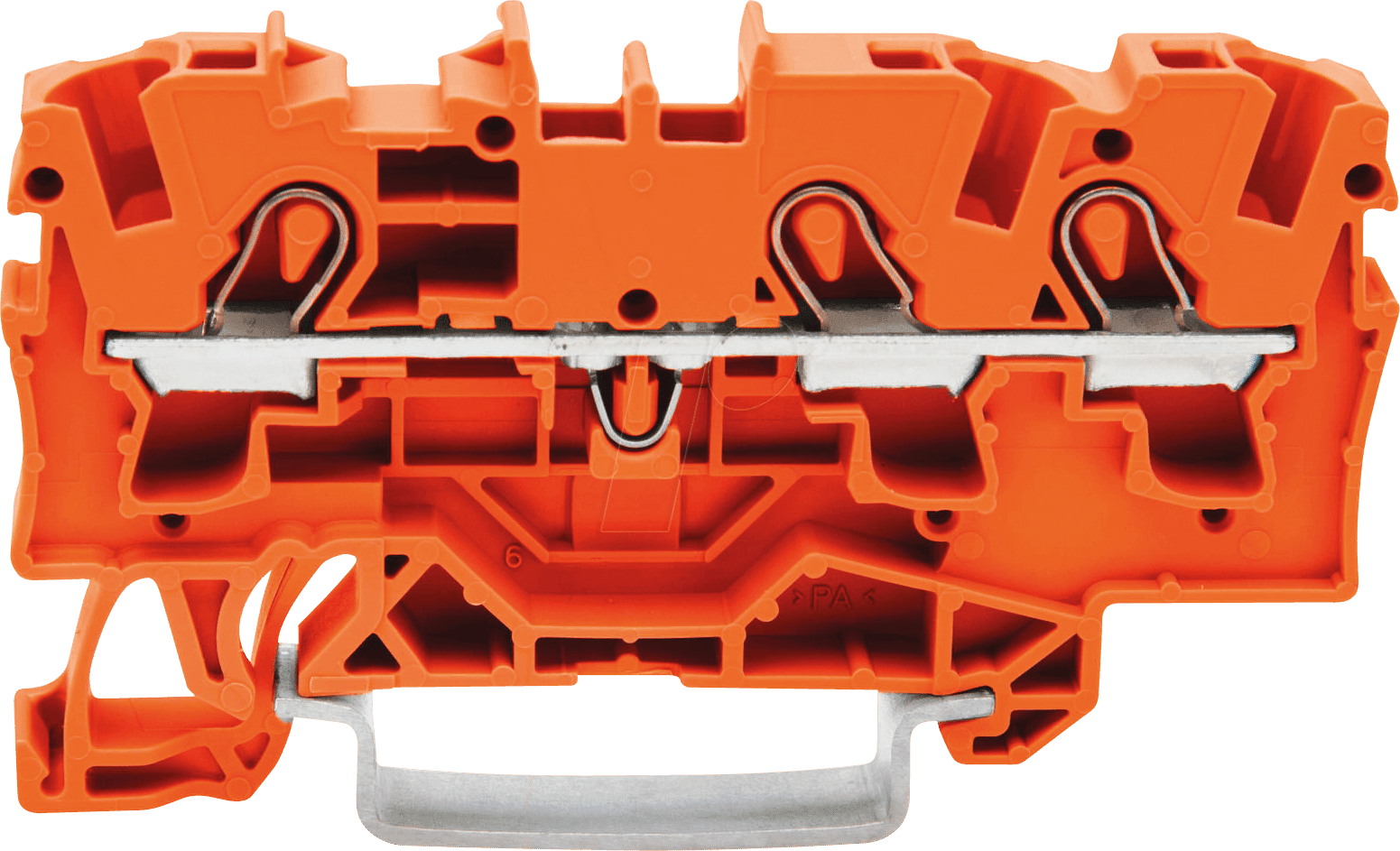

WAGO 2004-1302 – Die Präzisions-Durchgangsklemme für sichere elektrische Verbindungen
Die WAGO 2004-1302 Durchgangsklemme revolutioniert die Art und Weise, wie Elektriker und Fachleute elektrische Verbindungen herstellen. Sie wurde entwickelt, um die Herausforderungen komplexer Verdrahtungen in Schaltschränken, Geräten und Anlagen zu meistern, indem sie eine zuverlässige, sichere und zeitsparende Lösung für die Verbindung von drei Leitern bietet. Ideal für professionelle Anwender, die Wert auf höchste Standards in Bezug auf Sicherheit, Langlebigkeit und Effizienz legen.
Zuverlässige Leitungsverbindungen mit WAGO-Technologie
Die Kernkompetenz der WAGO 2004-1302 liegt in ihrer innovativen Klemmtechnologie, die eine dauerhaft sichere und wartungsfreie Verbindung gewährleistet. Im Gegensatz zu herkömmlichen Verbindungsmethoden, die oft zeitaufwendiges Abisolieren, Verdrillen und Verschrauben erfordern und anfällig für lose Kontakte sind, setzt WAGO auf den bewährten Federklemmenanschluss. Diese Technologie eliminiert potenzielle Fehlerquellen, minimiert den Installationsaufwand und sorgt für eine elektrische Verbindung, die auch unter anspruchsvollen Umgebungsbedingungen Bestand hat. Die 3-Leiter-Ausführung dieser Klemme ermöglicht die gleichzeitige und ordentliche Führung von drei separaten Stromkreisen, was insbesondere in platzbeschränkten Umgebungen von unschätzbarem Wert ist.
Maximale Flexibilität und Kompatibilität
Ein entscheidender Vorteil der WAGO 2004-1302 ist ihre Vielseitigkeit hinsichtlich des Leiterquerschnitts. Mit einem Eignungsbereich von Ø 0,5 mm bis 4,0 mm deckt diese Klemme einen breiten Anwendungsbereich ab. Dies bedeutet, dass eine einzige Klemme für eine Vielzahl von Installationsaufgaben eingesetzt werden kann, was die Lagerhaltung vereinfacht und die Effizienz bei der Materialauswahl erhöht. Die einfache Handhabung, durch die nur ein leichtes Einführen des abisolierten Leiters erforderlich ist, reduziert die Installationszeit signifikant, was sich direkt in Kosteneinsparungen bei Projekten niederschlägt. Die robuste Bauweise und die hochwertigen Materialien garantieren eine lange Lebensdauer und Zuverlässigkeit, selbst bei häufigem Wechsel.
Innovative Merkmale der WAGO 2004-1302
Die WAGO 2004-1302 Durchgangsklemme zeichnet sich durch mehrere Schlüsselfunktionen aus, die sie von Standardlösungen abheben:
- Zeitsparende Installation: Kein Werkzeug erforderlich, einfaches Einführen der Leiter. Dies reduziert die Installationszeit um bis zu 50% im Vergleich zu herkömmlichen Verbindungsmethoden.
- Sichere und dauerhafte Verbindung: Die federbasierte Klemmkraft sorgt für eine konstante und zuverlässige Verbindung über die gesamte Lebensdauer des Produkts. Vibrationen oder Temperaturänderungen beeinflussen die Klemmkraft nicht.
- Breiter Leiterquerschnittsbereich: Kompatibel mit flexiblen und starren Leitern von 0,5 mm² bis 4,0 mm², was eine universelle Anwendung ermöglicht.
- Kompakte Bauform: Ermöglicht eine platzsparende Verdrahtung, ideal für den Einsatz in engen Schaltschränken oder Gehäusen.
- Hohe elektrische Leitfähigkeit: Optimierte Kontaktflächen minimieren Übergangswiderstände und gewährleisten eine effiziente Stromübertragung.
- Sicherheit und Normenkonformität: Erfüllt höchste Sicherheitsstandards und relevante elektrische Normen für den professionellen Einsatz.
Technische Spezifikationen und Materialqualität
Die WAGO 2004-1302 Durchgangsklemme ist das Ergebnis präziser Ingenieurskunst und der Verwendung hochwertigster Materialien, die auf Langlebigkeit und optimale elektrische Eigenschaften ausgelegt sind.
| Merkmal | Spezifikation / Qualität |
|---|---|
| Produkttyp | Durchgangsklemme, 3-Leiter |
| Leiterquerschnitt (min.) | 0,5 mm² |
| Leiterquerschnitt (max.) | 4,0 mm² |
| Anzahl der Anschlüsse pro Pol | 1 |
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 24 A |
| Anschlusstechnik | Federklemme |
| Gehäusematerial | Halogenfreies, flammhemmendes Polycarbonat für höchste Sicherheit und Langlebigkeit unter extremen Bedingungen. |
| Leiterart | Einadrig, Mehradrig (mit Aderendhülse) |
| Anwendungsbereiche | Schaltschrankbau, Verteilerinstallationen, Geräteanschlüsse, industrielle Automatisierungstechnik, Gebäudetechnik. |
| Temperaturbereich (Betrieb) | -40°C bis +85°C, optimiert für industrielle Einsatzbedingungen. |
Maximale Sicherheit und Normkonformität
Die WAGO 2004-1302 Durchgangsklemme ist nicht nur ein technologisch fortschrittliches Produkt, sondern erfüllt auch strengste Sicherheitsstandards. Zertifizierungen nach EN 60998 und anderen relevanten Normen garantieren, dass diese Klemme den Anforderungen für den Einsatz in professionellen Elektroinstallationen gerecht wird. Die Verwendung von halogenfreien und flammhemmenden Materialien im Gehäuse trägt maßgeblich zur Brandschutzsicherheit bei. Die integrierte Zugentlastung schützt die elektrischen Verbindungen vor mechanischer Belastung, was die Gesamtzuverlässigkeit der Installation erhöht und das Risiko von Fehlfunktionen minimiert. Dies macht die WAGO 2004-1302 zur bevorzugten Wahl für sicherheitskritische Anwendungen.
FAQs – Häufig gestellte Fragen zu WAGO 2004-1302 – Durchgangsklemme, 3-Leiter, Ø 0,5 – 4,0 mm
Welche Leiterquerschnitte kann die WAGO 2004-1302 aufnehmen?
Die WAGO 2004-1302 Durchgangsklemme ist für Leiterquerschnitte von 0,5 mm² bis 4,0 mm² ausgelegt. Dies ermöglicht den Anschluss sowohl dünnerer als auch dickerer Kabel, was eine hohe Flexibilität bei der Installation gewährleistet.
Benötige ich Spezialwerkzeug für die Installation dieser Klemme?
Nein, für die Installation der WAGO 2004-1302 ist kein Spezialwerkzeug erforderlich. Die Leiter werden einfach nach dem Abisolieren in die entsprechenden Klemmen gesteckt, und die Federklemmtechnologie sorgt für eine sichere Verbindung.
Ist diese Klemme für den Einsatz in anspruchsvollen Umgebungen geeignet?
Ja, die WAGO 2004-1302 ist aus robusten, halogenfreien und flammhemmenden Materialien gefertigt und für einen Temperaturbereich von -40°C bis +85°C ausgelegt. Sie ist somit ideal für den Einsatz in Schaltschränken, Industriemaschinen und anderen Umgebungen mit erhöhten Anforderungen.
Kann die WAGO 2004-1302 für mehradrige und einadrige Leiter verwendet werden?
Die Klemme ist für die Aufnahme von einadrigen Leitern konzipiert. Für mehradrige Leiter (flexible Leiter) wird empfohlen, Aderendhülsen zu verwenden, um eine sichere und dauerhafte Verbindung zu gewährleisten.
Welche Vorteile bietet die Federklemmentechnik im Vergleich zu Schraubverbindungen?
Die Federklemmentechnik von WAGO bietet eine konstante Klemmkraft unabhängig von Vibrationen oder Temperaturschwankungen, was lose Verbindungen verhindert. Im Gegensatz zu Schraubverbindungen ist kein Nachziehen erforderlich, und die Installation ist deutlich schneller und sicherer.
Erfüllt die WAGO 2004-1302 relevante Sicherheitsnormen?
Ja, die WAGO 2004-1302 Durchgangsklemme ist nach relevanten Normen wie EN 60998 geprüft und zertifiziert, was ihre Sicherheit und Zuverlässigkeit für den professionellen Einsatz bestätigt.
Wie viele Leiter kann ich pro Anschluss der Klemme verbinden?
An jedem der drei Anschlüsse der WAGO 2004-1302 Durchgangsklemme kann jeweils ein Leiter angeschlossen werden.
