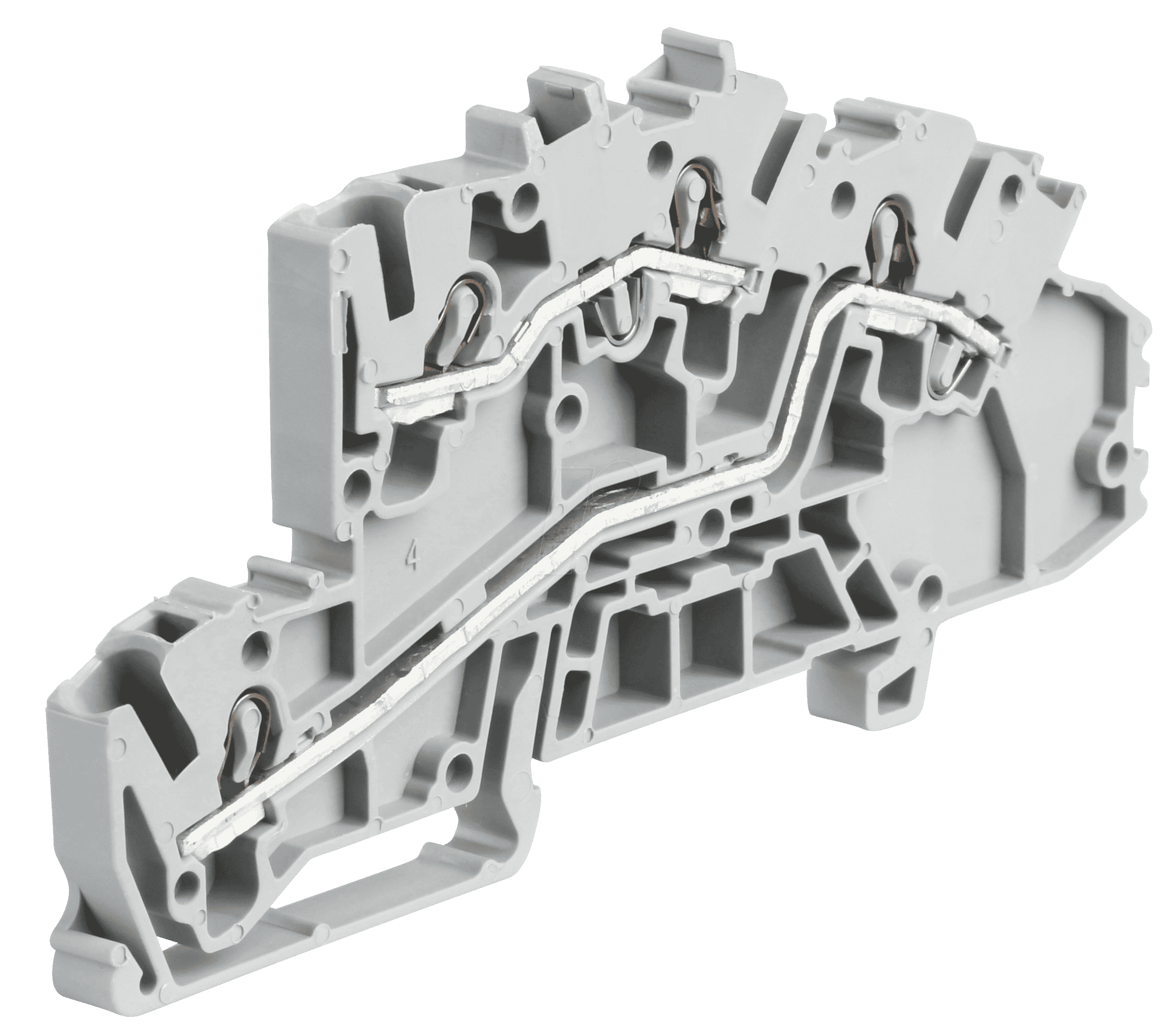

Effiziente und Sichere Elektroinstallationen mit der WAGO 2003-7642 Installationsetagenklemme
Suchen Sie nach einer zuverlässigen und zeitsparenden Lösung für Ihre Elektroinstallationsprojekte? Die WAGO 2003-7642 Installationsetagenklemme ist die Antwort für Elektriker, Hausmeister und anspruchsvolle Heimwerker, die Wert auf Sicherheit, Effizienz und Langlebigkeit legen. Sie löst das Problem der umständlichen und fehleranfälligen Verdrahtung von mehreren Leitern in begrenztem Raum und bietet eine saubere, sichere und normgerechte Verbindungslösung.
Überlegene Verbindungstechnik: Der WAGO Vorteil
Im Vergleich zu herkömmlichen Klemmtechniken, wie z.B. Lüsterklemmen, bietet die WAGO 2003-7642 entscheidende Vorteile. Die innovative CAGE CLAMP®-Verbindungstechnik von WAGO ermöglicht eine schnelle, werkzeuglose Montage und Demontage. Dies reduziert die Installationszeit drastisch und minimiert das Risiko von Anschlussfehlern. Die selbstspannende Feder sorgt für einen dauerhaft sicheren und vibrationsresistenten Kontakt, selbst unter anspruchsvollen Umgebungsbedingungen. Dies eliminiert das Nachziehen von Schrauben, ein häufiges Problem bei anderen Verbindungsmethoden, das zu lockeren Verbindungen und potenziellen Gefahren führen kann.
Maximale Flexibilität für Ihre Elektroprojekte
Die WAGO 2003-7642 Installationsetagenklemme zeichnet sich durch ihre außergewöhnliche Vielseitigkeit aus und ist damit die ideale Wahl für eine breite Palette von Anwendungen. Ob in der Gebäudeverkabelung, der Installation von Verteilern, dem Anschluss von Leuchten oder der Automatisierungstechnik – diese Klemme meistert jede Herausforderung.
- Umfassender Leitungsbereich: Mit einem Anschlussbereich von 0,25 mm² bis 4 mm² (Massivleiter und feindrähtige Leiter mit Aderendhülse) deckt die Klemme eine signifikante Bandbreite an typischen Installationsleitungen ab.
- 2-polige Ausführung: Ermöglicht die gleichzeitige Verbindung von zwei Leitern, was sie ideal für Phasentrennungen, Schalteranschlüsse oder die einfache Durchverdrahtung macht.
- Kompaktes Design: Die Etagenbauform ermöglicht eine hohe Verdrahtungsdichte auf kleinstem Raum, was besonders in beengten Installationsdosen oder Schaltschränken von Vorteil ist.
- Einfache Handhabung: Die intuitive Stecktechnik erfordert kein Spezialwerkzeug und macht die Installation auch für weniger erfahrene Anwender zugänglich.
- Sicherheit und Zuverlässigkeit: Die CAGE CLAMP®-Technologie gewährleistet einen dauerhaft sicheren und vibrationsfesten elektrischen Kontakt.
Technische Spezifikationen und Hochwertige Materialien
Die WAGO 2003-7642 Installationsetagenklemme ist aus hochwertigen Materialien gefertigt, die für Langlebigkeit und elektrische Sicherheit sorgen. Die Gehäuse der Klemme bestehen aus einem selbstverlöschenden, thermoplastischen Kunststoff, der die strengen Brandschutzanforderungen erfüllt. Die elektrischen Kontakte sind aus einer korrosionsbeständigen Kupferlegierung gefertigt, die eine optimale Leitfähigkeit gewährleistet.
| Merkmal | Detail |
|---|---|
| Produkttyp | Installationsetagenklemme |
| Hersteller | WAGO |
| Modellnummer | 2003-7642 |
| Anzahl der Anschlüsse | 2 |
| Anschlussbereich (massiv) | 0,25 mm² – 4 mm² |
| Anschlussbereich (feindrähtig mit Aderendhülse) | 0,25 mm² – 4 mm² |
| Anschlussart | CAGE CLAMP® |
| Nennspannung (EN 60664) | 400 V |
| Nennstrom (EN 60664) | 32 A |
| Farbe | Grau / Orange |
| Gehäusematerial | Selbstverlöschender, thermoplastischer Kunststoff |
| Kontaktmaterial | Korrosionsbeständige Kupferlegierung |
| Umgebungstemperatur (Betrieb) | -60 °C bis +85 °C |
| Zulassungen | VDE, UL, CSA |
Anwendungsbereiche und Einsatzmöglichkeiten
Die Einsatzmöglichkeiten der WAGO 2003-7642 sind nahezu unbegrenzt in allen Bereichen, in denen elektrische Verbindungen sicher und effizient hergestellt werden müssen. Insbesondere in der Niederspannungsinstallation spielt diese Klemme ihre Stärken aus.
- Schaltschrankbau: Ermöglicht eine übersichtliche und platzsparende Verdrahtung von Steuerungs- und Schaltkomponenten.
- Gebäudeinstallation: Ideal für die Durchgangsverdrahtung in Abzweigdosen oder die Anschlusslegung von Steckdosen und Schaltern.
- Beleuchtungstechnik: Vereinfacht den Anschluss von Deckenleuchten, Wandleuchten und anderen Lichtinstallationen.
- Industrielle Automatisierung: Bietet eine robuste und zuverlässige Verbindung für Sensoren, Aktoren und Steuergeräte.
- Mess- und Regeltechnik: Gewährleistet sichere Verbindungen für Messinstrumente und Regelkreise.
- Solaranlagen: Kann für die sichere und normgerechte Verbindung von Solarmodulen und Wechselrichtern eingesetzt werden.
- Reparatur und Wartung: Erleichtert den schnellen und sicheren Austausch von Komponenten.
Die WAGO 2003-7642 ist ein unverzichtbares Werkzeug für jeden Profi, der Wert auf eine sichere, schnelle und dauerhafte Elektroinstallation legt. Ihre durchdachte Konstruktion und die bewährte WAGO-Qualität machen sie zur überlegenen Wahl für vielfältige Aufgaben.
FAQ – Häufig gestellte Fragen zu WAGO 2003-7642 – Installationsetagenklemme, 2-pol, Ø 0,25 – 4 mm
Kann die WAGO 2003-7642 auch für feindrähtige Leiter verwendet werden?
Ja, die WAGO 2003-7642 Installationsetagenklemme ist für den Anschluss von feindrähtigen Leitern (mit passender Aderendhülse) im Bereich von 0,25 mm² bis 4 mm² ausgelegt. Die Verwendung von Aderendhülsen ist hierbei zwingend erforderlich, um eine sichere und dauerhafte Verbindung zu gewährleisten und das Aufspleißen des feinen Drahtes zu verhindern.
Ist die Verwendung von Werkzeugen für die Installation der Klemme notwendig?
Nein, die WAGO 2003-7642 nutzt die patentierte CAGE CLAMP®-Verbindungstechnik, die eine werkzeuglose Montage und Demontage ermöglicht. Die Leiter werden einfach in die vorgesehene Öffnung eingeführt, und die integrierte Feder hält sie sicher fest.
Welche maximale Strombelastbarkeit hat die WAGO 2003-7642?
Gemäß der Norm EN 60664 hat die WAGO 2003-7642 Installationsetagenklemme eine Nennstrombelastbarkeit von 32 Ampere.
Welche Arten von Leitern kann ich mit dieser Klemme verbinden?
Sie können sowohl massive Leiter als auch feindrähtige Leiter (mit Aderendhülse) im Querschnittsbereich von 0,25 mm² bis 4 mm² mit der WAGO 2003-7642 verbinden.
Ist die Klemme für den Einsatz in Umgebungen mit Vibrationen geeignet?
Ja, die selbstspannende CAGE CLAMP®-Federtechnologie sorgt für eine vibrationsresistente Verbindung, die auch unter dynamischer Belastung ihre volle Funktion behält. Dies ist ein wesentlicher Vorteil gegenüber Schraubklemmen, die sich durch Vibrationen lockern können.
Welche Sicherheitsstandards erfüllt die WAGO 2003-7642?
Die WAGO 2003-7642 erfüllt zahlreiche internationale Sicherheitsstandards, darunter VDE, UL und CSA. Dies garantiert die Konformität mit den geltenden Vorschriften für elektrische Installationen und erhöht die Sicherheit.
Wie unterscheidet sich die WAGO 2003-7642 von einer Standard-Lüsterklemme?
Die WAGO 2003-7642 bietet im Vergleich zu Standard-Lüsterklemmen deutliche Vorteile in Bezug auf Installationsgeschwindigkeit, Sicherheit und Zuverlässigkeit. Die werkzeuglose CAGE CLAMP®-Technologie verhindert ein Nachziehen der Schrauben, minimiert das Risiko von Kurzschlüssen durch lose Drähte und bietet eine dauerhaft stabile Verbindung, die unempfindlich gegen Vibrationen ist.
