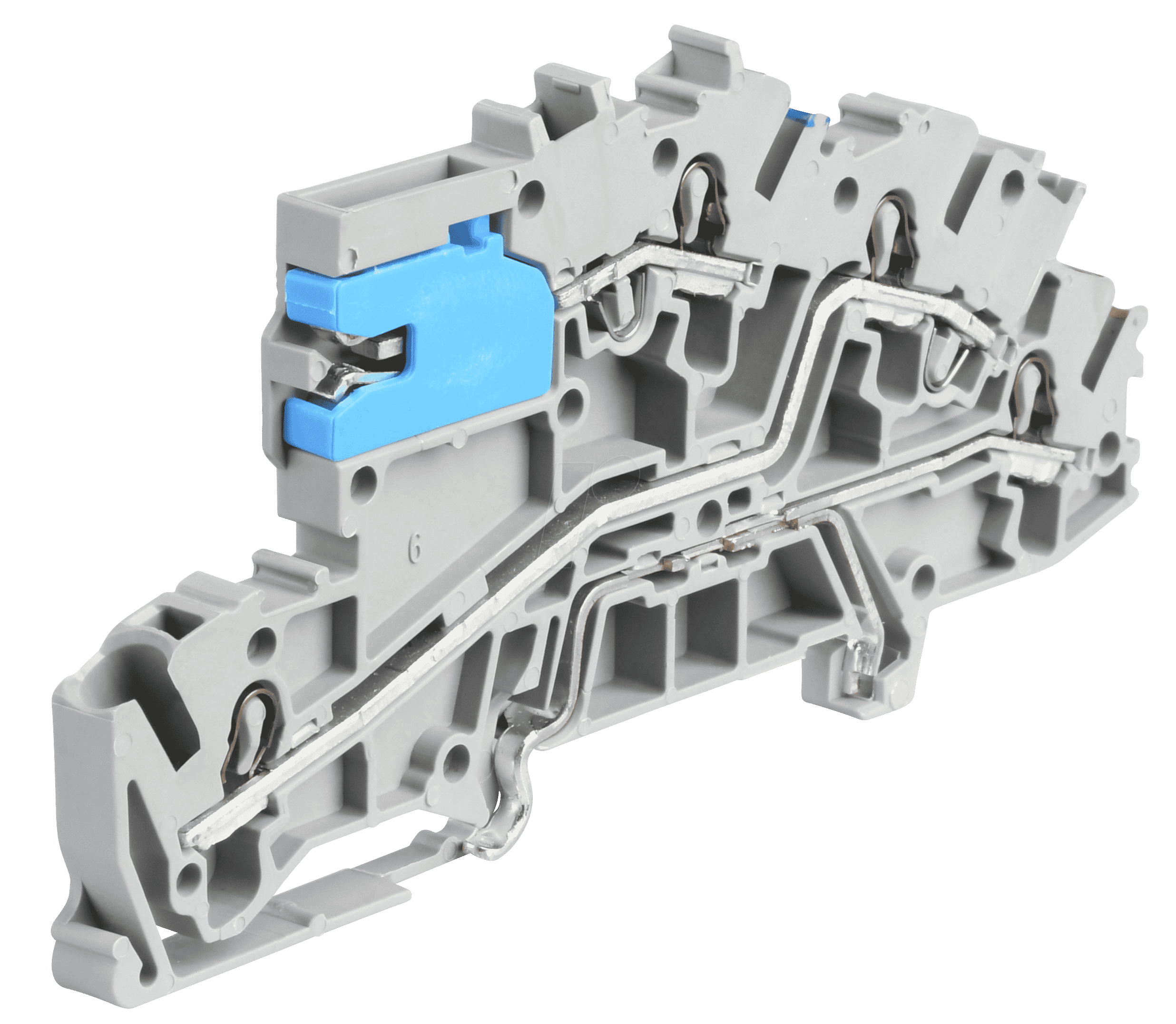

WAGO 2003-7641 Installations-Etagenklemme: Präzision für Ihre Elektroinstallation
Suchen Sie eine zuverlässige und effiziente Lösung für die Verdrahtung in engen Platzverhältnissen oder zur sauberen Organisation von Leitungen? Die WAGO 2003-7641 Installations-Etagenklemme, 3-polig mit einem Leiterquerschnittsbereich von 0,25 mm² bis 4 mm², bietet die ideale Antwort für Elektriker und anspruchsvolle Heimwerker, die Wert auf Sicherheit, Schnelligkeit und Langlebigkeit legen.
Maximale Flexibilität für anspruchsvolle Verdrahtungsaufgaben
Die WAGO 2003-7641 ist eine herausragende Komponente für jede professionelle Elektroinstallation. Sie ermöglicht das einfache und sichere Verbinden und Verteilen von elektrischen Leitern, selbst wenn der Platz begrenzt ist. Im Gegensatz zu herkömmlichen Klemmverbindern, die oft zeitaufwändiges Schrauben erfordern und anfällig für Lockern sind, bietet die WAGO-Technologie eine werkzeuglose und somit deutlich schnellere Montage. Dies minimiert das Risiko von Installationsfehlern und gewährleistet eine dauerhaft stabile Verbindung, was für die Sicherheit und Funktionalität Ihrer elektrischen Anlagen unerlässlich ist.
Innovative Technologie für erstklassige Verbindungen
Das Herzstück der WAGO 2003-7641 bildet die bewährte CAGE CLAMP® Anschlusstechnik. Dieses System garantiert einen sicheren und wartungsfreien Kontakt, der auch unter widrigen Bedingungen wie Vibrationen oder Temperaturschwankungen Bestand hat. Die Klemme ist für die Aufnahme von drei Leitern konzipiert, was sie zu einem vielseitigen Werkzeug für die Erstellung komplexer Verteiler oder für den Einsatz in Gehäusen mit begrenztem Verdrahtungsraum macht. Der flexible Einsatzbereich von 0,25 mm² bis 4 mm² deckt die gängigsten Querschnitte für Installationsleitungen ab, von dünnen Steuerleitungen bis hin zu robusteren Stromversorgungsadern.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Installations-Etagenklemme von WAGO eignet sich hervorragend für eine Vielzahl von Anwendungen im Elektroinstallationsbereich. Ihre kompakte Bauform und die Möglichkeit zur vertikalen Anordnung von Anschlüssen machen sie zur perfekten Lösung für:
- Verteilung von Potentialen: Ermöglicht die einfache und übersichtliche Aufteilung von Phasen, Neutralleitern oder Schutzleitern.
- Schaltschrankverdrahtung: Sorgt für Ordnung und Übersichtlichkeit in engen Schaltschränken, wo Platz eine kritische Ressource ist.
- Leuchteninstallationen: Erleichtert das Anschließen von Deckenleuchten, Einbaustrahlern und anderen Beleuchtungselementen.
- Verteilerdosen: Bietet eine schnelle und sichere Möglichkeit, Leitungen in Anschlussdosen zu verbinden.
- Sonderinstallationen: Ideal für Anwendungen, bei denen flexible und wiederlösbare Verbindungen benötigt werden.
Konstruktive Vorteile und Materialbeschaffenheit
Die WAGO 2003-7641 überzeugt durch ihre durchdachte Konstruktion und die Verwendung hochwertiger Materialien. Das Gehäuse besteht aus flammhemmendem Polyamid, das eine hohe mechanische Stabilität und elektrische Isolation bietet. Dieses Material ist zudem resistent gegen eine Vielzahl von Chemikalien, was die Langlebigkeit der Klemme auch in anspruchsvollen Umgebungen gewährleistet. Die integrierte Zugentlastung schützt die angeschlossenen Leiter vor mechanischer Beanspruchung, und die klar gekennzeichneten Anschlusspunkte erleichtern die Installation und Wartung.
Technische Spezifikationen im Detail
Die WAGO 2003-7641 Installations-Etagenklemme, 3-polig, Ø 0,25 – 4 mm² zeichnet sich durch folgende technische Merkmale aus:
| Merkmal | Spezifikation |
|---|---|
| Typ | Installations-Etagenklemme |
| Polanzahl | 3 |
| Anschlussart | CAGE CLAMP® |
| Leiterquerschnittsbereich (flexibel) | 0,25 mm² – 4 mm² |
| Leiterquerschnittsbereich (starr) | 0,25 mm² – 4 mm² |
| Nennspannung | 400 V |
| Nennstrom | 27 A |
| Gehäusematerial | Flammhemmendes Polyamid |
| Farbe | Grau |
| Betriebstemperatur (kontinuierlich) | Bis 105 °C |
| Montageart | Senkrechte Anordnung der Anschlüsse |
Sicherheitsaspekte und Normenkonformität
Die Einhaltung höchster Sicherheitsstandards ist bei der Elektroinstallation von größter Bedeutung. Die WAGO 2003-7641 erfüllt die relevanten internationalen Normen und Vorschriften, wie beispielsweise die IEC/EN 60664-1 für Isolationskoordination und die DIN VDE 0110-1. Die Verwendung von halogenfreien Materialien im Gehäuse entspricht zudem den Anforderungen für den Einsatz in sicherheitskritischen Bereichen. Die zuverlässige CAGE CLAMP® Technologie minimiert das Risiko von Kurzschlüssen und Überschlägen, was einen sicheren Betrieb Ihrer elektrischen Anlagen gewährleistet.
Die Vorteile der WAGO 2003-7641 im Überblick
- Werkzeuglose Montage: Deutliche Zeitersparnis und Reduzierung von Installationsfehlern.
- Zuverlässige Verbindung: CAGE CLAMP® sorgt für eine wartungsfreie und langlebige Kontaktierung.
- Hohe Flexibilität: Geeignet für einen breiten Querschnittsbereich von 0,25 mm² bis 4 mm².
- Kompakte Bauform: Perfekt für beengte Platzverhältnisse und Schaltschrankverdrahtung.
- Hohe Sicherheit: Erfüllt internationale Normen und Vorschriften, flammhemmendes Gehäusematerial.
- Übersichtliche Verdrahtung: Ermöglicht eine klare Strukturierung und Organisation von Leitern.
- Vibrationsfest: Die Verbindung bleibt auch unter erschütterten Bedingungen stabil.
- Temperaturbeständig: Geeignet für den Einsatz in einem weiten Temperaturbereich.
FAQ – Häufig gestellte Fragen zu WAGO 2003-7641 – Installations-Etagenklemme, 3-pol, Ø 0,25 – 4 mm
1. Welche Leiterquerschnitte kann ich mit der WAGO 2003-7641 verwenden?
Die WAGO 2003-7641 ist für Leiterquerschnitte von 0,25 mm² bis 4 mm² ausgelegt, sowohl für massive (eindrähtige) als auch für feindrähtige Leiter mit Aderendhülse.
2. Ist die WAGO 2003-7641 für die Anwendung im Haushalt oder nur im professionellen Bereich geeignet?
Die Klemme ist für professionelle Elektroinstallationen konzipiert und erfüllt die dafür notwendigen Sicherheitsstandards. Sie ist jedoch auch für anspruchsvolle Heimwerkerprojekte geeignet, sofern die entsprechenden elektrotechnischen Kenntnisse vorhanden sind.
3. Wie wird die Klemme montiert?
Die Montage ist denkbar einfach. Der abisolierte Leiter wird in die vorgesehene Öffnung eingeführt, bis er auf Anschlag sitzt. Die CAGE CLAMP® Technologie arretiert den Leiter automatisch und sorgt für einen sicheren elektrischen Kontakt.
4. Benötige ich spezielles Werkzeug für die Installation?
Nein, für die Installation der WAGO 2003-7641 ist kein spezielles Werkzeug erforderlich. Das Einstecken der abisolierten Leiter erfolgt werkzeuglos.
5. Wie ist die maximale Strombelastbarkeit der Klemme?
Die Nennstrombelastbarkeit der WAGO 2003-7641 beträgt 27 Ampere.
6. Ist die Klemme wiederverwendbar?
Ja, die WAGO Klemmen sind für eine wiederholte Verwendung ausgelegt. Leiter können durch vorsichtiges Ziehen und gleichzeitiges Drücken des Betätigungshebels (falls vorhanden) oder durch einfaches Herausziehen wieder gelöst werden.
7. Welche Vorteile bietet die Etagenklemme gegenüber einer einfachen Reihenklemme?
Die Etagenklemme ermöglicht eine platzsparende und vertikale Verdrahtung, was besonders in beengten Verhältnissen wie Schaltschränken von Vorteil ist. Sie bietet eine strukturiertere Lösung als einfache Reihenklemmen.
