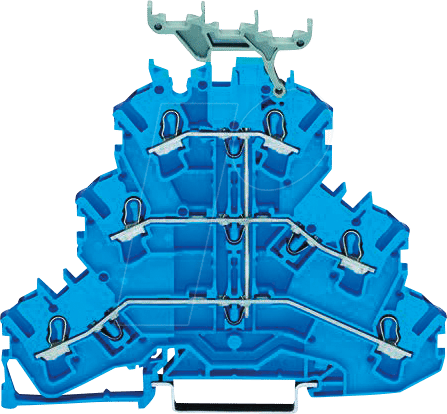

WAGO 2002-3239: Maximale Verdrahtungseffizienz auf kleinstem Raum
Die WAGO 2002-3239 Dreistock-Durchgangsklemme ist die ultimative Lösung für anspruchsvolle Elektroinstallationen, bei denen Platzmangel und die Notwendigkeit zur Trennung von Stromkreisen im Vordergrund stehen. Ideal für Elektrofachkräfte, Schaltanlagenbauer und Automatisierungstechniker, die eine kompakte und gleichzeitig leistungsfähige Verbindungstechnik für Leiterquerschnitte von 0,25 bis 2,5 mm² suchen.
Präzise Leistung und höchste Sicherheit
Die WAGO 2002-3239 Dreistock-Durchgangsklemme setzt neue Maßstäbe in puncto Effizienz und Zuverlässigkeit. Durch die intelligente Dreistock-Bauweise ermöglicht sie die separate Führung und Verdrahtung von drei unterschiedlichen Stromkreisen oder Signalleitungen auf engstem Raum. Dies ist ein entscheidender Vorteil in Schaltschränken, Steuerungssystemen und Verteilerkästen, wo jeder Millimeter zählt und eine klare Trennung von Funktionen für die Systemintegrität unerlässlich ist. Im Vergleich zu herkömmlichen Einzelleiterklemmen oder weniger durchdachten Mehrstock-Lösungen bietet die 2002-3239 eine signifikant höhere Verdrahtungsdichte und eine verbesserte Übersichtlichkeit der Verdrahtung. Die bewährte Käfigzugfeder-Anschlusstechnik von WAGO garantiert dabei jederzeit einen vibrationssicheren und dauerhaften Kontakt, selbst unter anspruchsvollsten Umgebungsbedingungen.
Vorteile der WAGO 2002-3239 Dreistock-Durchgangsklemme
- Platzoptimierung: Bis zu drei unabhängige Verdrahtungen auf einer einzigen Klemme, was den benötigten Bauraum im Schaltschrank drastisch reduziert.
- Klare Trennung von Stromkreisen: Ermöglicht eine eindeutige Zuordnung und Trennung von Versorgungs-, Steuerungs- und Signalleitungen, was die Fehlersuche und Wartung erheblich vereinfacht.
- Vibrationssichere Verbindung: Die patentierte WAGO Käfigzugfeder-Anschlusstechnik sorgt für eine dauerhaft zuverlässige und wartungsfreie elektrische Verbindung.
- Einfache Handhabung: Werkzeuglose Verdrahtung durch direkten Leiteranschluss, was die Installationszeit signifikant verkürzt.
- Hohe Strombelastbarkeit: Ausgelegt für Leiterquerschnitte von 0,25 mm² bis 2,5 mm², was eine breite Palette von Anwendungen abdeckt.
- Modulare Erweiterbarkeit: Nahtlose Integration in das WAGO 2002-Serie Stecksystem für flexible Konfigurationen.
- Robustes Design: Gefertigt aus hochwertigen Materialien, die Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen gewährleisten.
Technische Spezifikationen und Konstruktionsmerkmale
Die WAGO 2002-3239 Dreistock-Durchgangsklemme ist ein Meisterwerk deutscher Ingenieurskunst, entwickelt, um den höchsten Ansprüchen moderner Elektrotechnik gerecht zu werden. Die präzise gefertigten Komponenten und die durchdachte Konstruktion gewährleisten eine zuverlässige und sichere Verbindung über die gesamte Lebensdauer der Anlage. Insbesondere die Auswahl der Materialien und die geometrische Gestaltung der Anschlussräume sind entscheidend für die Performance und Sicherheit dieser Klemme.
| Merkmal | Details |
|---|---|
| Produkttyp | Dreistock-Durchgangsklemme |
| Serie | WAGO 2002 |
| Anschlussart | Käfigzugfeder-Anschlusstechnik |
| Leiterquerschnitt (min.) | 0,25 mm² (Massivleiter, feindrähtig mit Aderendhülse) |
| Leiterquerschnitt (max.) | 2,5 mm² (Massivleiter, feindrähtig mit Aderendhülse) |
| Anzahl der Anschlüsse pro Stockwerk | 1 |
| Anzahl der Stockwerke | 3 |
| Nennspannung | 400 V |
| Nennstrom | 16 A |
| Gehäusematerial | Flammhemmendes Polyamid (PA) |
| Farbe | Hellgrau (ähnlich RAL 7035) |
| Isolationsgruppe | I, II nach VDE 0110 |
| Umgebungstemperatur (Betrieb) | -60 °C bis +85 °C |
| Befestigungsart | Montage auf 35 mm Norm-Tragschiene (EN 60715) |
| Maße (L x H x B) | Ca. 88,5 mm x 53,8 mm x 6,1 mm (Die genauen Maße können je nach Konfiguration und Montagezubehör variieren) |
Anwendungsbereiche und Einsatzmöglichkeiten
Die WAGO 2002-3239 Dreistock-Durchgangsklemme eröffnet eine Vielzahl von Anwendungsszenarien in professionellen Elektroinstallationen. Ihre primäre Funktion liegt in der Verdrahtung von Anlagen, bei denen eine klare Trennung und Signalweiterleitung auf kleinstem Raum erforderlich ist. Dies umfasst:
- Schaltschrankbau: Zur Verdrahtung von Steuerungs- und Automatisierungsaufgaben, wo mehrere Stromkreise, Sensorsignale und Aktorensignale parallel geführt und zugeordnet werden müssen.
- Gebäudeautomation: Ideal für die Verdrahtung von BUS-Systemen, Sensoren, Aktorik und Versorgungsleitungen, die getrennte Wege benötigen.
- Verteilungsanlagen: Ermöglicht eine saubere und übersichtliche Trennung von Haupt- und Nebenstromkreisen oder Signalpfaden.
- Industrielle Prozessautomatisierung: Zur sicheren und zuverlässigen Anbindung von Feldgeräten, Steuerungen und Messinstrumenten.
- Sondermaschinenbau: Für komplexe Verdrahtungsaufgaben in spezialisierten Maschinen, bei denen Raum und Übersichtlichkeit kritisch sind.
- Beleuchtungstechnik: Zur getrennten Führung von Steuer-, Dimm- und Versorgungsleitungen für komplexe Lichtkonzepte.
Die robuste Bauweise und die hohe Zuverlässigkeit der WAGO-Technologie machen die 2002-3239 zu einer bevorzugten Wahl für Anwendungen, bei denen Ausfallzeiten vermieden und eine langfristige Funktionssicherheit gewährleistet werden muss.
Wichtige Überlegungen zur Installation und zum Einsatz
Für die optimale Nutzung der WAGO 2002-3239 Dreistock-Durchgangsklemme sind einige Installationsgrundsätze zu beachten. Die fachgerechte Vorbereitung der Leiter ist essenziell. Für feindrähtige Leiter empfiehlt WAGO die Verwendung von Aderendhülsen gemäß den geltenden Normen, um eine sichere und dauerhafte Verbindung zu gewährleisten. Die Wahl des richtigen Leitersquerschnitts im Bereich von 0,25 bis 2,5 mm² ist entscheidend, um die Nennstrombelastbarkeit von 16 A sicher auszunutzen. Achten Sie auf eine korrekte Positionierung der Klemme auf der 35 mm Norm-Tragschiene, um einen stabilen Halt zu gewährleisten. Die WAGO 2002-3239 ist für den Einsatz in Umgebungsbedingungen mit Temperaturen von -60 °C bis +85 °C konzipiert, was sie für eine breite Palette von industriellen und gewerblichen Anwendungen qualifiziert. Die klare Struktur der Dreistock-Klemme unterstützt die Einhaltung von Richtlinien zur Kennzeichnung und Organisation von elektrischen Installationen, was die Sicherheit und Wartbarkeit der Anlage erhöht.
WAGO: Ein Synonym für innovative Verbindungstechnik
WAGO steht seit Jahrzehnten für innovative und zuverlässige elektrische Verbindungstechnik. Die 2002-3239 Dreistock-Durchgangsklemme ist ein weiteres Beispiel für das Engagement des Unternehmens für Qualität, Sicherheit und Effizienz. Die stetige Weiterentwicklung der Käfigzugfeder-Technologie hat WAGO zu einem weltweit führenden Anbieter gemacht, dessen Produkte in unzähligen Anwendungen auf der ganzen Welt zum Einsatz kommen. Durch die konsequente Orientierung an den Bedürfnissen der Anwender und die Anwendung modernster Fertigungsverfahren gewährleistet WAGO Produkte, die nicht nur den aktuellen Anforderungen entsprechen, sondern auch zukünftigen Entwicklungen gewachsen sind.
FAQ – Häufig gestellte Fragen zu WAGO 2002-3239 – Dreistock-Durchgangsklemme, Ø 0,25 – 2,5 mm, N
Welche Leiterquerschnitte können mit der WAGO 2002-3239 verbunden werden?
Die WAGO 2002-3239 Dreistock-Durchgangsklemme ist für Leiterquerschnitte von 0,25 mm² bis 2,5 mm² ausgelegt. Dies gilt sowohl für massive als auch für feindrähtige Leiter, wobei bei feindrähtigen Leitern die Verwendung von Aderendhülsen empfohlen wird.
Wie viele unabhängige Stromkreise kann ich mit einer 2002-3239 Klemme verdrahten?
Die Bezeichnung „Dreistock-Durchgangsklemme“ weist darauf hin, dass Sie mit dieser Klemme bis zu drei unabhängige Stromkreise oder Signalleitungen gleichzeitig verdrahten und führen können. Jeder Stock ist für eine eigene Verbindung vorgesehen.
Ist die WAGO 2002-3239 für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die Standardausführung der WAGO 2002-3239 ist nicht speziell für den Einsatz in explosionsgefährdeten Bereichen (ATEX-Zonen) zertifiziert. Für solche Anwendungen sind spezielle Produkte erforderlich, die für die jeweiligen Zonen zugelassen sind.
Wie wird die Klemme auf der Hutschiene befestigt?
Die WAGO 2002-3239 wird standardmäßig auf einer 35 mm Norm-Tragschiene (gemäß EN 60715) montiert. Die Klemme verfügt über eine integrierte Rastverbindung, die einen sicheren Halt auf der Schiene gewährleistet.
Welche Vorteile bietet die Käfigzugfeder-Anschlusstechnik von WAGO gegenüber Schraubklemmen?
Die Käfigzugfeder-Anschlusstechnik bietet gegenüber Schraubklemmen mehrere Vorteile: Sie ist wartungsfrei, da die Federkraft unabhängig von der Anziehkraft des Anwenders konstant bleibt und ein Nachziehen der Schrauben überflüssig macht. Zudem sorgt sie für eine vibrationssichere Verbindung, die auch unter widrigen Umgebungsbedingungen ihre Stabilität behält. Die Handhabung ist zudem schneller und einfacher, da kein Werkzeug zum Anziehen benötigt wird.
Kann ich die WAGO 2002-3239 mit anderen Klemmen aus der WAGO 2002-Serie kombinieren?
Ja, die WAGO 2002-3239 ist Teil des modularen WAGO 2002-Stecksystems. Sie können diese Klemme nahtlos mit anderen Komponenten dieser Serie verbinden und so individuelle Verdrahtungslösungen realisieren.
Welche Nennspannung und welcher Nennstrom sind für diese Klemme spezifiziert?
Die WAGO 2002-3239 Dreistock-Durchgangsklemme ist für eine Nennspannung von 400 V und einen Nennstrom von 16 A ausgelegt.
