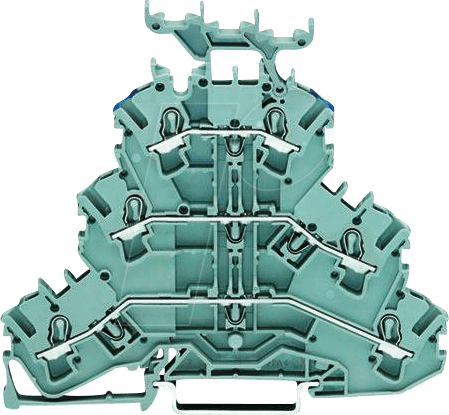

WAGO 2002-3233 Dreistock-Durchgangsklemme: Effiziente und sichere Verdrahtung in anspruchsvollen Umgebungen
Die WAGO 2002-3233 Dreistock-Durchgangsklemme ist die ideale Lösung für Elektriker und Fachpersonal, die eine zuverlässige und platzsparende Methode zur Verbindung von drei verschiedenen Leitern auf engstem Raum benötigen. Insbesondere in Schaltschränken, Verteilungen oder bei komplexen Steuerungsaufgaben, wo eine klare und geordnete Leitungsführung essenziell ist, bietet diese Klemme eine signifikante Verbesserung gegenüber herkömmlichen Verbindungstechniken.
Maximale Effizienz und Platzersparnis dank innovativer Dreistock-Bauweise
Herkömmliche Verbindungslösungen erfordern oft zusätzliche Platz für die Unterbringung mehrerer Einzelklemmen oder umständliche Verdrahtungen. Die WAGO 2002-3233 Dreistock-Durchgangsklemme revolutioniert diesen Prozess durch ihre intelligente Konstruktion. Sie ermöglicht die Aufnahme von bis zu drei unterschiedlichen Stromkreisen oder Funktionen in einer einzigen kompakten Einheit. Dies führt zu einer deutlich reduzierten Einbaufläche im Schaltschrank, was wiederum höhere Flexibilität bei der Planung und Montage ermöglicht und gleichzeitig die Kosten für Material und Arbeitszeit senkt.
Die Vorteile der WAGO 2002-3233 im Detail
- Signifikante Platzersparnis: Durch die Dreistock-Bauweise werden bis zu drei Verbindungen auf kleinstem Raum realisiert, was den Bedarf an Platz im Schaltschrank minimiert.
- Einfache Installation: Das bewährte WAGO CAGE CLAMP®-Anschlusssystem garantiert eine schnelle und werkzeuglose Verdrahtung, die sowohl zeitsparend als auch fehlerresistent ist.
- Hohe Anschlussdichte: Ermöglicht die Verdrahtung von Leitungen im Bereich von 0,25 mm² bis 2,5 mm², was eine breite Palette von Anwendungen abdeckt.
- Klare Kennzeichnung und Strukturierung: Integrierte Beschriftungsfelder oder die Möglichkeit zur Aufnahme von Beschriftungsclips erleichtern die Identifikation und Wartung der Verdrahtung, was die Nachvollziehbarkeit und Sicherheit erhöht.
- Robuste und langlebige Konstruktion: Gefertigt aus hochwertigen Materialien, die Beständigkeit gegen Vibrationen, Feuchtigkeit und Temperaturschwankungen aufweisen und somit eine lange Lebensdauer auch unter anspruchsvollen Umgebungsbedingungen gewährleisten.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Anwendungen in der Gebäudeinstallation, im Maschinenbau, in der Automatisierungstechnik und in vielen weiteren industriellen Bereichen.
- Sicherheit und Zuverlässigkeit: Die WAGO Klemmen sind für ihre hohe Kontaktsicherheit und mechanische Stabilität bekannt, was einen zuverlässigen Betrieb über Jahre hinweg garantiert und das Risiko von Ausfällen minimiert.
Technische Spezifikationen und Qualitätsmerkmale
Die WAGO 2002-3233 Dreistock-Durchgangsklemme zeichnet sich durch eine Reihe von herausragenden Merkmalen aus, die sie zu einer überlegenen Wahl für professionelle Anwendungen machen:
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | WAGO 2002-3233 Dreistock-Durchgangsklemme |
| Artikelnummer | 2002-3233 |
| Anschlusstyp | CAGE CLAMP®-Verbindungstechnik |
| Leiterquerschnitt (min.) | 0,25 mm² (eindrahtig, feindrahtig mit Aderendhülse) |
| Leiterquerschnitt (max.) | 2,5 mm² (eindrahtig, feindrahtig mit Aderendhülse) |
| Anzahl der Anschlüsse pro Stockwerk | 1 |
| Gesamtanzahl der Anschlüsse | 3 (drei) |
| Nennspannung | Bis 400 V (Anwendungsspezifisch, beachten Sie die Normen) |
| Nennstrom | Bis 20 A (Anwendungsspezifisch, beachten Sie die Normen) |
| Farbe | Grau (Standard für Durchgangsklemmen) |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (Polyamid 6.6 oder vergleichbar) |
| Kontaktmaterial | Kupferlegierung mit hoher Leitfähigkeit und Korrosionsbeständigkeit |
| Betriebstemperaturbereich | -40 °C bis +85 °C (Typisch für WAGO Produkte) |
| Schutzart | Typischerweise IP20 (bei fachgerechter Montage) |
| Montageart | Auf Tragschiene (35 mm Hutschiene) |
| Zulassungen | CE, UL, VDE (Je nach spezifischer Produktvariante und Region) |
| Einsatzgebiete | Schaltschrankbau, Verteilungsbau, Steuerungstechnik, Automatisierung, Gebäudetechnik |
Anwendungsbereiche und erweiterte Einsatzmöglichkeiten
Die WAGO 2002-3233 Dreistock-Durchgangsklemme ist ein vielseitiges Bauteil, das in einer Vielzahl von elektrischen Installationen seinen Platz findet. Ihre primäre Funktion besteht darin, drei getrennte Stromkreise oder Signalleitungen auf kleinstem Raum miteinander zu verbinden und zu organisieren. Dies ist besonders vorteilhaft in:
- Schaltschrankbau: Für die Verdrahtung von Steuerungen, Relais, Klemmenleisten und anderen Komponenten. Sie ermöglicht eine saubere und modulare Aufbauweise.
- Verteilungsbau: Zur Verteilung von Strom innerhalb von Unterverteilungen, wo verschiedene Stromkreise an einen gemeinsamen Punkt geführt werden müssen.
- Automatisierungstechnik: In SPS-Steuerungen (Speicherprogrammierbare Steuerungen) und anderen Automatisierungssystemen, um Sensoren, Aktoren und Kommunikationsleitungen effizient zu bündeln.
- Gebäudetechnik: Für Beleuchtungssteuerungen, Heizungs- und Lüftungsanlagen sowie Sicherheits- und Alarmsysteme, wo eine klare Trennung von Funktionen erforderlich ist.
- Industriemaschinen: Zur Verkabelung von Maschinen und Anlagen, bei denen Platz oft eine kritische Ressource ist.
- Prototypenentwicklung und Laboranwendungen: Die einfache Handhabung macht sie ideal für schnelle und flexible Verbindungen in Forschung und Entwicklung.
Die Möglichkeit, Leiter von 0,25 mm² bis 2,5 mm² anzuschließen, deckt dabei ein breites Spektrum an Anforderungen ab, von feinen Steuerleitungen bis hin zu robusteren Leistungsanschlüssen.
Die CAGE CLAMP®-Verbindungstechnik: Ein Garant für Sicherheit und Komfort
Das Herzstück jeder WAGO Klemme, und somit auch der 2002-3233 Dreistock-Durchgangsklemme, ist die patentierte CAGE CLAMP®-Verbindungstechnik. Dieses System zeichnet sich durch seine einfache und dennoch extrem sichere Funktionsweise aus:
- Werkzeuglose Installation: Ein einfacher Druck mit einem geeigneten Werkzeug (z.B. einem Schraubendreher für die Montage und Demontage, oder direktes Einführen bei vielen Typen) öffnet die Klemme und ermöglicht das schnelle Einführen des abisolierten Leiters. Beim Lösen des Werkzeugs schließt sich die Klemme automatisch und fixiert den Leiter sicher.
- Konstanter Anpressdruck: Die Federkraft der CAGE CLAMP® sorgt für einen gleichmäßigen und dauerhaften Anpressdruck auf den Leiter, unabhängig von Vibrationen oder Temperaturschwankungen. Dies vermeidet ein Lockern der Verbindung, wie es bei Schraubklemmen häufig der Fall ist.
- Hohe elektrische Leitfähigkeit: Die Feder aus Edelstahl garantiert einen geringen Übergangswiderstand und somit eine effiziente Stromübertragung.
- Vielseitigkeit bei Leitertypen: Die CAGE CLAMP®-Technologie ist für eindrahtige, mehrdrahtige und feinstdrahtige Leiter (mit oder ohne Aderendhülse) geeignet, was eine breite Anwendbarkeit sicherstellt.
Diese innovative Verbindungstechnologie eliminiert viele der Schwachstellen traditioneller Verbindungsmethoden und bietet eine Zuverlässigkeit, die von Profis weltweit geschätzt wird.
FAQ – Häufig gestellte Fragen zu WAGO 2002-3233 – Dreistock-Durchgangsklemme, Ø 0,25 – 2,5 mm, L/L/N
Was ist der Hauptvorteil der WAGO 2002-3233 Dreistock-Durchgangsklemme gegenüber herkömmlichen Reihenklemmen?
Der Hauptvorteil liegt in der signifikant höheren Packungsdichte. Während herkömmliche Reihenklemmen meist nur eine Verbindung pro Klemme ermöglichen, vereint die Dreistock-Bauweise drei Anschlüsse auf kleinstem Raum und reduziert so den benötigten Platz im Schaltschrank erheblich.
Für welche Leiterquerschnitte ist die WAGO 2002-3233 geeignet?
Die Klemme ist für Leiterquerschnitte von 0,25 mm² bis maximal 2,5 mm² ausgelegt. Dies deckt sowohl feine Steuer- und Signalleitungen als auch robustere Leistungsanschlüsse ab.
Wie wird die WAGO 2002-3233 montiert?
Die Montage erfolgt auf einer Standard 35 mm Hutschiene. Die Klemme wird einfach auf die Schiene gesteckt und dort fixiert.
Ist für die Installation der WAGO 2002-3233 spezielles Werkzeug erforderlich?
Für das einfache Einführen und Sichern der Leiter ist bei vielen WAGO Klemmen kein Werkzeug notwendig. Für die Demontage kann ein passender Schraubendreher verwendet werden, um die Feder zu lösen. Die genaue Handhabung entnehmen Sie bitte dem Produktdatenblatt.
Welche Materialien werden für die Herstellung der WAGO 2002-3233 verwendet?
Das Gehäuse besteht aus hochwertigem, flammhemmendem Kunststoff (typischerweise Polyamid 6.6), der für Beständigkeit gegen mechanische Beanspruchung und hohe Temperaturen ausgelegt ist. Die Kontakte sind aus einer korrosionsbeständigen Kupferlegierung gefertigt.
Ist die WAGO 2002-3233 für den Einsatz in explosionsgefährdeten Bereichen zugelassen?
Die Standardvariante der WAGO 2002-3233 ist nicht für den Einsatz in explosionsgefährdeten Bereichen konzipiert. Für solche Anwendungen sind spezielle Ex-geschützte Klemmen erforderlich. Bitte konsultieren Sie unser Produktsortiment oder den technischen Support für entsprechende Lösungen.
Wie ist die Beschriftung der einzelnen Anschlüsse realisiert?
Die Klemme verfügt über integrierte Beschriftungsflächen oder Aufnahmevorrichtungen für Beschriftungsclips. Dies ermöglicht eine klare und dauerhafte Kennzeichnung der einzelnen Verbindungen, was für die Wartung und Fehlersuche unerlässlich ist.
