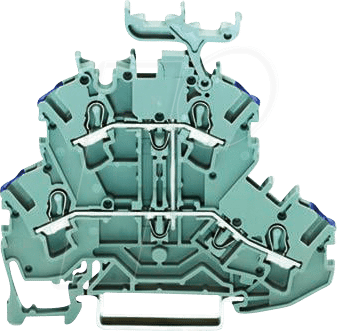

WAGO 2002-2238 Doppelstock-Durchgangsklemme: Präzision für anspruchsvolle Elektroinstallationen
Die WAGO 2002-2238 Doppelstock-Durchgangsklemme ist die ideale Lösung für Elektrotechniker, Schaltanlagenbauer und Heimwerker, die eine sichere, platzsparende und zuverlässige Verbindungslösung für Leiter von 0,25 mm² bis 2,5 mm² benötigen. Sie löst das Problem der effizienten Leitungsführung und -segmentierung in kleinsten Bauräumen, wo jede Millimeter zählt und eine klare Strukturierung der Verdrahtung unerlässlich ist.
Optimale Raumnutzung und Verdrahtungsflexibilität
Die Doppelstock-Bauweise der WAGO 2002-2238 ermöglicht eine vertikale Anordnung von zwei Leitern auf einer einzigen Klemme. Dies führt zu einer signifikanten Reduzierung des benötigten Platzes in Verteilerkästen und Schaltschränken im Vergleich zu herkömmlichen Einzelklemmen. Die intuitive Handhabung und die bewährte CAGE CLAMP®-Anschlusstechnik von WAGO garantieren eine schnelle und sichere Verdrahtung ohne Werkzeug für massive und feindrähtige Leiter.
Hervorragende Verarbeitung und langlebige Leistung
WAGO steht für Qualität und Zuverlässigkeit, und die 2002-2238 Doppelstock-Durchgangsklemme bildet hier keine Ausnahme. Gefertigt aus hochwertigen Materialien, die elektrische und mechanische Robustheit gewährleisten, ist diese Klemme für den langlebigen Einsatz unter anspruchsvollen Bedingungen konzipiert. Die optimierte Leiteraufnahme sorgt für einen festen und sicheren Kontakt über die gesamte Lebensdauer der Installation.
Unverzichtbare Vorteile der WAGO 2002-2238 Doppelstock-Durchgangsklemme
- Platzersparnis: Maximale Verdrahtungsdichte durch zwei Anschlussebenen auf minimalem Bauraum.
- Einfache Installation: Werkzeuglose Montage dank der bewährten CAGE CLAMP®-Federklemmen-Technologie.
- Hohe Zuverlässigkeit: Sichere und dauerhaft zugfeste Verbindungen für Leiter von 0,25 mm² bis 2,5 mm².
- Klare Strukturierung: Ermöglicht eine übersichtliche und nachvollziehbare Verdrahtung von Stromkreisen.
- Vielseitigkeit: Geeignet für den Einsatz in einer Vielzahl von Anwendungen, von der Hausinstallation bis zur industriellen Automatisierung.
- Standardkonformität: Erfüllt relevante Normen und Sicherheitsanforderungen für elektrische Verbindungen.
- Langlebigkeit: Gefertigt aus robusten, alterungsbeständigen Materialien für eine lange Lebensdauer.
Technische Spezifikationen und Produktmerkmale
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Doppelstock-Durchgangsklemme |
| Hersteller | WAGO |
| Modellnummer | 2002-2238 |
| Anzahl der Anschlüsse pro Stockwerk | 1 |
| Gesamte Anschlüsse | 2 |
| Anschlussart | CAGE CLAMP® |
| Leiterquerschnittsbereich (massiv) | 0,25 – 2,5 mm² |
| Leiterquerschnittsbereich (feindrähtig) | 0,25 – 2,5 mm² |
| Nennspannung | 400 V |
| Nennstrom | 20 A |
| Farbe | Grau |
| Material Gehäuse | Flammhemmendes Polyamid (PA 6.6) |
| Betriebstemperaturbereich | -60 °C bis +85 °C |
| Montageart | Tragschiene (35 mm) |
| Abmessungen (L x B x H) | ca. 52,8 mm x 6,4 mm x 42,1 mm (pro Klemme) |
| Zertifizierungen | VDE, UL, CSA, CE |
Anwendungsgebiete und Einsatzmöglichkeiten
Die WAGO 2002-2238 Doppelstock-Durchgangsklemme ist ein vielseitiges Bauteil, das in zahlreichen elektrischen Installationen seine Anwendung findet. Besonders hervorzuheben ist der Einsatz in:
- Schaltschrankbau: Zur Verdrahtung von Steuerungen, Automatisierungssystemen und komplexen Schaltkreisen, wo eine hohe Anschlussdichte und eine klare Trennung von Strompfaden erforderlich ist.
- Verteilerkästen: Zur übersichtlichen Aufteilung und Verteilung von Stromkreisen im Wohnungs- und Gewerbebau.
- Industrielle Anlagen: In Maschinensteuerungen, Prozessautomatisierung und Energiemanagementsystemen, wo Zuverlässigkeit und Robustheit oberste Priorität haben.
- Einspeisepunkte und Abzweigdosen: Zur sicheren und effizienten Verbindung von Leitungen mit unterschiedlichen Querschnitten.
- Prototypenbau und Entwicklung: Für flexible und schnelle elektrische Verbindungen bei der Erstellung von Prototypen und Testaufbauten.
Technische Überlegenheit der CAGE CLAMP®-Technologie
Das Herzstück jeder WAGO Klemme ist die CAGE CLAMP®-Anschlusstechnik. Diese bewährte Technologie garantiert eine sichere und dauerhafte elektrische Verbindung, die weder Vibrationen noch Temperaturschwankungen beeinträchtigt. Das Einbringen des Leiters erfordert lediglich einen leichten Druck, was die Installation erheblich vereinfacht und beschleunigt. Das Entriegeln des Leiters erfolgt ebenso unkompliziert durch einfaches Herausziehen. Dies unterscheidet die WAGO Klemmen fundamental von Schraubklemmen, bei denen nach wiederholtem Anziehen die Gefahr von Korrosion und Leitungsverlust besteht. Die CAGE CLAMP® sorgt für eine gleichmäßige Federkraft, die sich mit dem Leiter dehnt oder zusammenzieht und so einen konstanten Kontakt gewährleistet.
Qualität, der Sie vertrauen können: WAGO als Standard
WAGO hat sich seit Jahrzehnten als Synonym für Innovation und Qualität im Bereich der elektrischen Verbindungs- und Automatisierungstechnik etabliert. Die 2002-2238 Doppelstock-Durchgangsklemme verkörpert diese Prinzipien. Entwickelt und produziert nach höchsten Qualitätsstandards, bietet sie Elektrikern und Ingenieuren die Gewissheit, eine Verbindungslösung zu verwenden, die den strengsten Anforderungen genügt und für Sicherheit und Langlebigkeit steht. Die Auswahl der richtigen Verbindungstechnik ist entscheidend für die Sicherheit und Funktionalität jeder elektrischen Installation. Mit WAGO treffen Sie eine Wahl, die sich auszahlt.
FAQ – Häufig gestellte Fragen zu WAGO 2002-2238 – Doppelstock-Durchgangsklemme, Ø 0,25 – 2,5 mm L
Welche Leiterquerschnitte können mit der WAGO 2002-2238 verbunden werden?
Die WAGO 2002-2238 Doppelstock-Durchgangsklemme ist für massive und feindrähtige Leiter mit einem Querschnittsbereich von 0,25 mm² bis 2,5 mm² ausgelegt.
Ist für die Installation der WAGO 2002-2238 Werkzeug erforderlich?
Nein, die Installation der WAGO 2002-2238 erfolgt werkzeuglos dank der bewährten CAGE CLAMP®-Federklemmen-Technologie. Das Ein- und Ausführen der Leiter ist einfach und schnell.
Wie unterscheidet sich die Doppelstock-Klemme von einer Einzelklemme?
Die Doppelstock-Klemme ermöglicht die Aufnahme von zwei Leitern auf einer einzigen Klemme, übereinander angeordnet. Dies spart erheblich Platz in Verteilerkästen und Schaltschränken im Vergleich zur Verwendung von zwei separaten Einzelklemmen.
Für welche Anwendungen ist die WAGO 2002-2238 besonders gut geeignet?
Die Klemme eignet sich hervorragend für Anwendungen, bei denen Platzersparnis und eine hohe Anschlussdichte gefragt sind, wie z.B. im Schaltschrankbau, in Verteilerkästen, industriellen Anlagen und bei der Prototypenentwicklung.
Welche Nennspannung und welcher Nennstrom sind für diese Klemme spezifiziert?
Die WAGO 2002-2238 Doppelstock-Durchgangsklemme hat eine Nennspannung von 400 V und einen Nennstrom von 20 A.
Aus welchem Material besteht das Gehäuse der Klemme und warum ist das wichtig?
Das Gehäuse besteht aus flammhemmendem Polyamid (PA 6.6). Dieses Material bietet nicht nur eine hohe mechanische Stabilität und Alterungsbeständigkeit, sondern gewährleistet auch im Brandfall ein sicheres Verhalten durch seine Flammwidrigkeit, was einen wichtigen Sicherheitsaspekt darstellt.
Kann die Klemme auch bei extremen Temperaturen eingesetzt werden?
Ja, die WAGO 2002-2238 ist für einen Betriebstemperaturbereich von -60 °C bis +85 °C ausgelegt, was ihren Einsatz in einer breiten Palette von Umgebungsbedingungen ermöglicht.
