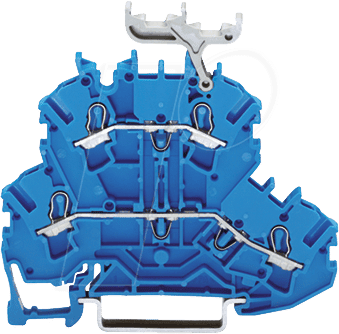

Optimierte Verdrahtung mit der WAGO 2002-2234 Doppelstock-Durchgangsklemme
Die WAGO 2002-2234 Doppelstock-Durchgangsklemme ist die ideale Lösung für Elektriker, Schaltschrankbauer und Anlagenbauer, die eine platzsparende und zuverlässige Möglichkeit zur Potentialverteilung und Leitungsführung in engen Räumen benötigen. Sie löst das Problem unübersichtlicher Verdrahtungen und ermöglicht eine signifikante Reduzierung des Installationsaufwands, indem sie zwei verschiedene elektrische Potenziale sicher auf kleinstem Raum zusammenführt.
Maximale Flexibilität und Platzersparnis
Die Doppelstock-Durchgangsklemme von WAGO revolutioniert die Art und Weise, wie elektrische Verbindungen in Schaltschränken und Anlagen realisiert werden. Im Gegensatz zu herkömmlichen Lösungen, die oft mehrere separate Klemmen für die Potentialverteilung erfordern, vereint dieses innovative Produkt zwei unabhängige Strompfade in einem einzigen, kompakten Gehäuse. Dies führt zu einer drastischen Reduzierung des benötigten Platzes im Schaltschrank, was gerade in modernen, immer kleiner werdenden Anlagen von unschätzbarem Wert ist.
Die klare Trennung der beiden Potenziale wird durch die intelligente Konstruktion der Doppelstock-Klemme gewährleistet. Jede Ebene ist so konzipiert, dass sie einen eigenen Stromkreis sicher aufnimmt und gleichzeitig eine eindeutige Kennzeichnung ermöglicht. Dies minimiert das Risiko von Verdrahtungsfehlern und erhöht die Sicherheit der gesamten Installation.
Die Vorteile der WAGO 2002-2234 auf einen Blick:
- Signifikante Platzersparnis: Reduziert den Platzbedarf im Schaltschrank um bis zu 50% im Vergleich zu Einzelklemmen.
- Vereinfachte Verdrahtung: Zwei Potentiale in einer Klemme reduzieren die Anzahl der benötigten Verbindungspunkte und den Verdrahtungsaufwand.
- Erhöhte Sicherheit: Klare Trennung und eindeutige Kennzeichnung der Potentiale minimieren Fehlerquellen.
- Hohe Zuverlässigkeit: WAGO-Klemmtechnologie steht für langlebige und sichere Verbindungen.
- Schnelle Installation: Kein Werkzeug erforderlich dank der bewährten PUSH-WIRE®-Anschlusstechnik.
- Breiter Leiterquerschnittsbereich: Geeignet für Leiter von 0,25 mm² bis 2,5 mm², was eine hohe Flexibilität bei der Projektierung ermöglicht.
- Vielseitige Anwendung: Ideal für Potentialverteilungen, Sammelschienenanschlüsse und Steuerstromkreise.
Technische Exzellenz und bewährte WAGO-Qualität
Die WAGO 2002-2234 Doppelstock-Durchgangsklemme basiert auf der bewährten und patentierten PUSH-WIRE®-Anschlusstechnik von WAGO, die für ihre Einfachheit, Schnelligkeit und Zuverlässigkeit bekannt ist. Diese Technologie ermöglicht eine werkzeuglose Montage, indem der abisolierte Leiter einfach in die entsprechende Öffnung gesteckt wird. Der integrierte Federkontakt sorgt für einen sicheren und dauerhaft elektrisch leitenden Kontakt, der auch unter widrigen Umgebungsbedingungen Bestand hat.
Das Gehäuse der Klemme besteht aus hochfestem, flammwidrigem Polyamid (PA 6.6), das auch bei höheren Temperaturen oder potenziellen Kurzschlüssen für Sicherheit sorgt. Die interne Kontaktfeder aus Kupferlegierung ist speziell behandelt, um Korrosion zu widerstehen und eine optimale elektrische Leitfähigkeit über die gesamte Lebensdauer des Produkts zu gewährleisten. Die klar definierten Anschlüsse und die Möglichkeit zur einfacheren Kennzeichnung machen die Verkabelung übersichtlicher und erleichtern die Wartung.
Anwendungsgebiete und Einsatzszenarien
Die WAGO 2002-2234 Doppelstock-Durchgangsklemme findet ihren Einsatz in einer Vielzahl von elektrischen Installationen, wo eine effiziente und platzsparende Potentialverteilung gefragt ist. Dazu gehören insbesondere:
- Schaltschrankbau: Zur Verteilung von Stromversorgungen, Steuer- und Bussignalen.
- Gebäudetechnik: In Verteilerkästen für Beleuchtungs- und Steuerungsaufgaben.
- Anlagenbau: Für die Verdrahtung von Maschinen und Prozesssteuerungen.
- Automatisierungstechnik: Zur Sammelschienenanbindung und Verteilung von Mess- und Sensorsignalen.
- Energiemanagementsysteme: Zur Organisation von Energieströmen.
Die Fähigkeit, sowohl massive als auch flexible Leiter von 0,25 mm² bis 2,5 mm² aufzunehmen, macht diese Klemme zu einem vielseitigen Bauteil, das sich an unterschiedlichste Anforderungen anpassen lässt. Die doppelstöckige Ausführung ermöglicht die Trennung von Hauptstromkreisen und Steuerströmen oder die Verteilung zweier identischer Potenziale, was die Flexibilität bei der Projektierung erheblich erhöht.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Produktbezeichnung | WAGO 2002-2234 Doppelstock-Durchgangsklemme |
| Anzahl der Anschlüsse pro Ebene | 2 |
| Anzahl der Ebenen | 2 |
| Anschlussart | PUSH-WIRE® (werkzeuglos) |
| Leiterquerschnitt (massiv) | 0,25 mm² – 2,5 mm² |
| Leiterquerschnitt (flexibel) | 0,25 mm² – 2,5 mm² |
| Nennspannung | 400 V |
| Nennstrom | 24 A |
| Gehäusematerial | Flammwidriges Polyamid (PA 6.6) |
| Kontaktmaterial | Kupferlegierung, vernickelt |
| Umgebungstemperatur (Betrieb) | -60 °C bis +85 °C |
| Montageart | Durchgangsklemme für Montage auf Tragschiene (optional, separat erhältlich) oder Befestigung |
| Farbe | Grau |
| Zertifizierungen | CE, UL, VDE (prüfen Sie die spezifischen Zertifizierungen für Ihre Region) |
Häufig gestellte Fragen (FAQ) zu WAGO 2002-2234 – Doppelstock-Durchgangsklemme, Ø 0,25 – 2,5 mm
Was ist der Hauptvorteil der Doppelstock-Durchgangsklemme gegenüber herkömmlichen Klemmen?
Der Hauptvorteil liegt in der signifikanten Platzersparnis. Sie ermöglicht die Aufnahme von zwei unterschiedlichen elektrischen Potenzialen in einem einzigen Gehäuse, wodurch der Platzbedarf im Schaltschrank halbiert wird. Dies erleichtert zudem die Verdrahtung und minimiert das Risiko von Fehlanschlüssen.
Welche Arten von Leitern können mit der WAGO 2002-2234 verwendet werden?
Die Klemme ist für die Aufnahme von sowohl massiven als auch flexiblen Leitern mit einem Querschnitt von 0,25 mm² bis 2,5 mm² ausgelegt. Dies gewährleistet eine hohe Kompatibilität mit einer breiten Palette von Verkabelungsanforderungen.
Wie wird die WAGO 2002-2234 montiert?
Die Klemme ist als Durchgangsklemme konzipiert und kann entweder auf einer Standard-Hutschiene (35 mm, separat erhältlich) montiert oder anderweitig befestigt werden. Die Anschlusstechnik ist werkzeuglos (PUSH-WIRE®).
Ist die Trennung der beiden Potenziale in der Doppelstock-Klemme sicher gewährleistet?
Ja, die Konstruktion der Klemme sorgt für eine klare und sichere Trennung der beiden elektrischen Potentiale. Jede Ebene ist physisch und elektrisch voneinander getrennt, was das Risiko von Überschlägen oder Kurzschlüssen minimiert.
Welchen maximalen Strom kann die WAGO 2002-2234 verarbeiten?
Die Nennstromstärke für die WAGO 2002-2234 Doppelstock-Durchgangsklemme beträgt 24 Ampere. Dies macht sie geeignet für eine Vielzahl von Anwendungen, die keine extrem hohen Stromlasten erfordern.
Ist die Verwendung in industriellen Umgebungen mit erhöhten Temperaturen möglich?
Ja, das Gehäuse aus flammwidrigem Polyamid und die robusten Kontakte ermöglichen einen Einsatz in einem breiten Temperaturbereich von -60 °C bis +85 °C, was den Einsatz in vielen industriellen Umgebungen ermöglicht.
Was bedeutet PUSH-WIRE®-Anschlusstechnik?
PUSH-WIRE®-Anschlusstechnik ist die patentierte WAGO-Technologie für die werkzeuglose Verbindung von Leitern. Der abisolierte Leiter wird einfach in die dafür vorgesehene Öffnung gesteckt, und die integrierte Feder klemmt den Leiter sicher und zuverlässig.
