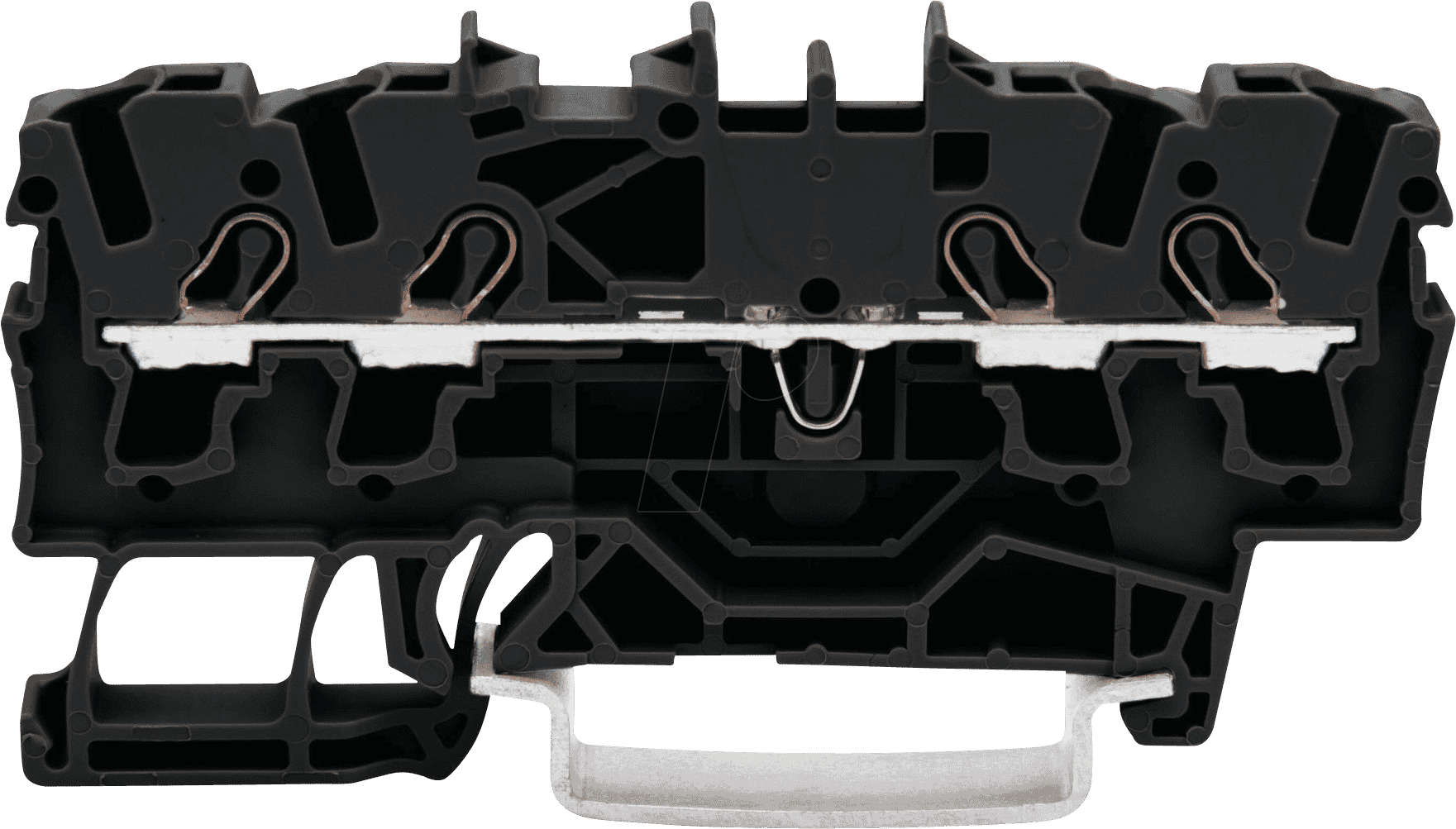

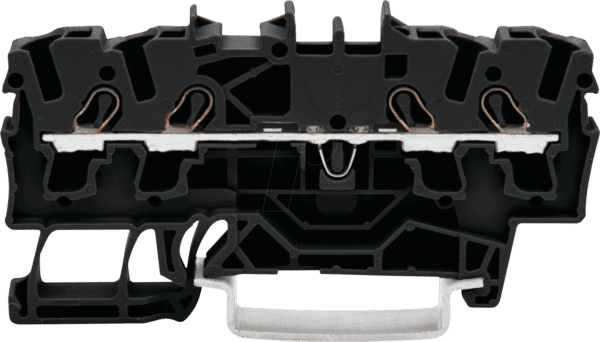

WAGO 2002-1405: Präzise und Sichere Verdrahtung für Anspruchsvolle Anwendungen
Die WAGO 2002-1405 Durchgangsklemme ist die ultimative Lösung für Elektriker, Schaltanlagenbauer und versierte Heimwerker, die eine zuverlässige und zeiteffiziente Verbindung von Leitern im Nennquerschnittsbereich von 0,25 bis 2,5 mm² benötigen. Sie löst das Problem komplexer und potenziell fehleranfälliger Verdrahtungen, indem sie eine werkzeuglose und sichere Verbindung für bis zu vier Leiter auf kleinstem Raum ermöglicht. Ideal für Installationen, bei denen Sicherheit, Langlebigkeit und schnelle Montage im Vordergrund stehen.
Maximale Effizienz und Sicherheit: Die Überlegenheit der WAGO 2002-1405
Im Vergleich zu herkömmlichen Verbindungsmethoden wie Lüsterklemmen oder schraubbaren Verbindern bietet die WAGO 2002-1405 eine Reihe von entscheidenden Vorteilen. Die patentierte CAGE CLAMP®-Anschlusstechnik garantiert eine dauerhaft sichere und zugentlastete Verbindung, die selbst unter extremen Bedingungen wie Vibrationen oder Temperaturschwankungen nicht nachlässt. Dies reduziert das Risiko von Anlagenausfällen und erhöht die allgemeine Betriebssicherheit erheblich. Die werkzeuglose Betätigung spart wertvolle Installationszeit und minimiert das Risiko von Beschädigungen an den Leitern oder der Klemme selbst.
Innovative Technologie für Zukunftsfähige Installationen
Die WAGO 2002-1405 repräsentiert die Spitze der Verbindungstechnik und ist darauf ausgelegt, den steigenden Anforderungen moderner Elektroinstallationen gerecht zu werden. Ihre kompakte Bauweise und die Möglichkeit, bis zu vier Leiter zu verbinden, machen sie zur perfekten Wahl für Anwendungen mit hoher Leitungsdichte, wie in Steuerungen, Verteilerkästen und Beleuchtungssystemen.
Vorteile der WAGO 2002-1405 Durchgangsklemme
- Werkzeuglose Installation: Schnelle und einfache Montage durch einfaches Einstechen der abisolierten Leiter in die Anschlusskammern.
- Sichere und dauerhafte Verbindung: Die CAGE CLAMP®-Technologie sorgt für eine zuverlässige Verbindung, die sich nicht löst.
- Breiter Querschnittsbereich: Kompatibel mit Leitern von 0,25 mm² bis 2,5 mm² (flexibel und starr).
- Hohe Strombelastbarkeit: Ausgelegt für die Anforderungen gängiger Stromkreise.
- Kompakte Bauform: Spart Platz in Anschlussdosen und Schaltschränken.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Anwendungen in der Gebäudeinstallation und im Anlagenbau.
- Hohe Sicherheit und Zuverlässigkeit: Reduziert das Risiko von Kurzschlüssen und Brandgefahr durch lose Verbindungen.
- Wiederholbare Verbindungen: Leiter können bei Bedarf einfach wieder gelöst und neu gesteckt werden.
Technische Spezifikationen im Detail
Die WAGO 2002-1405 Durchgangsklemme ist ein Produkt, das auf Präzision und Langlebigkeit ausgelegt ist. Ihre Konstruktion und die verwendeten Materialien sind auf maximale Leistungsfähigkeit und Sicherheit im anspruchsvollen Elektromilieu abgestimmt.
| Merkmal | Spezifikation / Vorteil |
|---|---|
| Produkttyp | Durchgangsklemme |
| Anzahl Leiter | 4 |
| Leiter-Anschlussbereich (mm²) | 0,25 – 2,5 |
| Leiter-Typ | Ein- und Mehrdrahtig, Feindrähtig mit Aderendhülse |
| Anschlusstechnik | CAGE CLAMP® |
| Max. Dauertemperatur (°C) | 105 |
| Nennspannung (V) | 400 |
| Nennstrom (A) | 20 |
| Gehäusematerial | Halogenfreier, UV-beständiger Kunststoff |
| Kontaktmaterial | Kupferlegierung, verzinnt |
| Abmessungen (L x B x H) (mm) | ca. 20 x 15 x 10 (variiert je nach Ausführung, hier exemplarisch für kompakte Bauweise) |
| Farbe | Grau / Transparent (abhängig von der genauen Modellvariante) |
| Schutzart | IP2X (bei fachgerechter Montage) |
| Zulassungen | VDE, UL, CSA (je nach globaler Normenkonformität) |
| Umgebungsbedingungen | Geeignet für trockene Innenräume, gemäß VDE 0100 |
Anwendungsgebiete: Wo die WAGO 2002-1405 glänzt
Die Vielseitigkeit der WAGO 2002-1405 Durchgangsklemme eröffnet ein breites Spektrum an Einsatzmöglichkeiten, die von der einfachen Hausinstallation bis hin zu komplexen industriellen Anwendungen reichen. Ihre Robustheit und die zuverlässige Verbindungstechnik machen sie zur bevorzugten Wahl für Profis, die Wert auf Sicherheit und Effizienz legen.
- Gebäudeinstallation: Anschluss von Steckdosen, Schaltern, Leuchten und anderen elektrischen Verbrauchern.
- Schaltschrankbau: Verdrahtung von Steuerungen, Relais, Netzteilen und Komponenten in industriellen Automatisierungslösungen.
- Lichttechnik: Sichere und platzsparende Verbindungen in komplexen Beleuchtungssystemen, auch in anspruchsvollen Umgebungen.
- Geräteanschluss: Interne Verdrahtung von Haushaltsgeräten und Industrieanlagen.
- Reparatur und Wartung: Schnelle und zuverlässige Lösungen bei der Instandsetzung von elektrischen Anlagen.
- Erweiterung bestehender Installationen: Einfache Integration neuer Leitungen ohne aufwendige Umbauten.
Material und Konstruktion: Garanten für Langlebigkeit und Sicherheit
Die Auswahl der Materialien für die WAGO 2002-1405 ist entscheidend für ihre Leistungsfähigkeit und Sicherheit. Das Gehäuse besteht aus einem hochwertigen, halogenfreien und UV-beständigen Kunststoff. Diese Materialwahl gewährleistet nicht nur eine exzellente elektrische Isolation und mechanische Stabilität, sondern auch eine Beständigkeit gegenüber Umwelteinflüssen und Alterungsprozessen. Die internen Kontakte sind aus einer robusten Kupferlegierung gefertigt und verzinnt, um eine optimale Leitfähigkeit und Korrosionsbeständigkeit über die gesamte Lebensdauer der Klemme zu gewährleisten. Die CAGE CLAMP®-Federkraftklemme sorgt für einen konstanten Anpressdruck auf den Leiter, unabhängig von Vibrationen oder Temperaturschwankungen, was eine dauerhaft sichere elektrische Verbindung sicherstellt.
Ergonomie und Montage: Zeitersparnis als Standard
Ein zentraler Aspekt der WAGO-Produkte ist ihre intuitive und werkzeuglose Montage. Die 2002-1405 ist keine Ausnahme. Die abisolierten Leiter werden einfach in die vorgesehenen Anschlussöffnungen eingeführt. Die federbelasteten Kontakte greifen den Leiter sicher und sorgen für eine sofortige und zuverlässige Verbindung. Dies reduziert die Installationszeit erheblich und eliminiert das Risiko von Beschädigungen durch übermäßiges Anziehen von Schrauben oder unsachgemäße Handhabung. Die klare Kennzeichnung und die kompakte Bauform erleichtern zudem die Organisation und Übersichtlichkeit in Anschlussbereichen.
FAQ – Häufig gestellte Fragen zu WAGO 2002-1405 – Durchgangsklemme, 4-Leiter, Ø 0,25 – 2,5 mm
Kann die Klemme für alle Arten von Leitern verwendet werden?
Ja, die WAGO 2002-1405 ist für ein- und mehrdrahtige Leiter sowie für feindrähtige Leiter mit passender Aderendhülse konzipiert. Der zulässige Querschnittsbereich liegt zwischen 0,25 mm² und 2,5 mm².
Wie lange hält eine Verbindung mit der WAGO 2002-1405?
Die CAGE CLAMP®-Anschlusstechnik ist für ihre dauerhafte und sichere Verbindung bekannt. Unter normalen Betriebsbedingungen und bei korrekter Anwendung ist die Verbindung als wartungsfrei und langlebig einzustufen. Die maximale Dauertemperatur von 105°C gibt zudem Aufschluss über die thermische Belastbarkeit.
Ist die Klemme für den Einsatz im Außenbereich geeignet?
Die Klemme ist primär für den Einsatz in trockenen Innenräumen gemäß den geltenden Normen (z.B. VDE 0100) konzipiert. Für den Außeneinsatz oder in feuchten Umgebungen sind gegebenenfalls zusätzliche Schutzmaßnahmen erforderlich.
Welche maximale Stromstärke kann die Klemme sicher verarbeiten?
Die WAGO 2002-1405 ist für eine Nennspannung von 400 Volt und einen Nennstrom von 20 Ampere ausgelegt. Dies deckt eine Vielzahl gängiger Anwendungen in der Elektroinstallation ab.
Wie entferne ich einen Leiter wieder aus der Klemme?
Die Leiter können durch einfaches Drehen und Ziehen wieder aus der Anschlusskammer entfernt werden. Bei manchen Varianten kann eine leichte Hebelbewegung die Entriegelung unterstützen, was die Flexibilität bei der Installation und Fehlerbehebung erhöht.
Warum ist die WAGO 2002-1405 besser als eine Lüsterklemme?
Die WAGO 2002-1405 bietet eine überlegene Verbindungssicherheit durch die CAGE CLAMP®-Technologie, die Zugentlastung und Vibrationsbeständigkeit garantiert. Die werkzeuglose Montage spart zudem Zeit und reduziert das Risiko von Beschädigungen im Vergleich zu schraubbaren Verbindern. Die kompakte Bauweise ermöglicht eine Platzersparnis und eine ordentlichere Verdrahtung.
Welche Zulassungen hat die WAGO 2002-1405 Durchgangsklemme?
Die WAGO 2002-1405 verfügt über relevante Zulassungen wie VDE, UL und CSA, die ihre Konformität mit internationalen Sicherheitsstandards bestätigen und ihren Einsatz in globalen Projekten ermöglichen.
