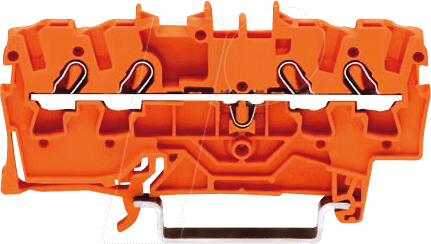

Präzise Verbindungen für anspruchsvolle Elektroinstallationen: Die WAGO 2002-1402 Durchgangsklemme
Die WAGO 2002-1402 Durchgangsklemme ist die professionelle Lösung für Elektriker und Technikaffine, die eine sichere und effiziente Verbindung für vier Leiter mit einem Querschnitt von 0,25 bis 2,5 mm² benötigen. Sie eliminiert die Komplexität und Unsicherheit von herkömmlichen Verdrahtungsmethoden, indem sie eine schnelle und fehlerfreie Installation ermöglicht.
Maximale Effizienz und Sicherheit durch innovative Klemmtechnologie
Die WAGO 2002-1402 Durchgangsklemme steht für die wegweisende WAGO-Klemmtechnik, die in der Elektrobranche Maßstäbe setzt. Anstatt zeitaufwendige und potenziell fehleranfällige Schraubverbindungen zu nutzen, ermöglicht diese Klemme ein werkzeugloses Einstecken der Leiter. Dies spart signifikant Installationszeit und minimiert das Risiko von lockeren Verbindungen oder Kurzschlüssen, welche die Zuverlässigkeit Ihrer elektrischen Anlagen beeinträchtigen könnten.
Vorteile der WAGO 2002-1402 Durchgangsklemme
- Werkzeuglose Installation: Deutliche Reduzierung der Montagezeit und Vermeidung von Beschädigungen an den Leitern.
- Hohe Betriebssicherheit: Konstante und sichere Klemmkraft, die auch unter Vibrationen und Temperaturschwankungen Bestand hat.
- Flexibilität im Querschnittsbereich: Geeignet für massive, eindrähtige und mehrdrähtige Leiter von 0,25 mm² bis 2,5 mm².
- Platzsparender Aufbau: Kompakte Bauform für die Integration in engen Verteilern und Gehäusen.
- Fehlervermeidung: Klare Kontaktierung und einfache Handhabung reduzieren die Wahrscheinlichkeit von Verdrahtungsfehlern.
- Wiederverwendbarkeit: Ermöglicht einfaches und schnelles Umklemmen oder Erweitern von Installationen.
- Normkonformität: Erfüllt höchste Sicherheitsstandards und internationale Normen für elektrische Verbindungen.
Technische Spezifikationen und herausragende Merkmale
Die WAGO 2002-1402 Durchgangsklemme ist ein Paradebeispiel für durchdachte Ingenieurskunst, die auf Langlebigkeit und Funktionalität ausgelegt ist. Ihre Konstruktion basiert auf der bewährten Cage Clamp®-Technologie, die für ihre Zuverlässigkeit und Wartungsfreiheit bekannt ist. Das Gehäusematerial ist so gewählt, dass es auch unter anspruchsvollen Umgebungsbedingungen seine Formstabilität und Isolationseigenschaften beibehält.
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Produktkategorie | Durchgangsklemme |
| Hersteller | WAGO |
| Modellnummer | 2002-1402 |
| Anschlussart | Cage Clamp®-Federklemme |
| Leiteranzahl | 4 |
| Maximaler Leiterquerschnitt (massiv/eindrähtig) | 2,5 mm² |
| Minimaler Leiterquerschnitt (massiv/eindrähtig) | 0,25 mm² |
| Maximaler Leiterquerschnitt (mehrdrähtig) | 2,5 mm² |
| Minimaler Leiterquerschnitt (mehrdrähtig) | 0,25 mm² |
| Nennspannung | 400 V |
| Nennstrom | 20 A |
| Gehäusematerial | Flammhemmendes Polyamid (PA) |
| Kontaktmaterial | Kupferlegierung, verzinnt |
| Farbe | Grau |
| Umgebungstemperatur (Betrieb) | -60 °C bis +85 °C |
| Schutzart (im eingebauten Zustand) | Typischerweise IP20 (abhängig von der Anwendungsumgebung) |
| Installationsart | Auf Hutschiene (35 mm) oder mittels Montageplatte |
| Anwendungsszenarien | Verteiler, Anschlusskästen, Schaltschrankbau, Hausinstallationen, Industrieautomation |
Anwendungsbereiche: Wo die WAGO 2002-1402 ihre Stärken ausspielt
Die WAGO 2002-1402 Durchgangsklemme ist ein vielseitiges Bauteil, das sich für eine breite Palette von elektrischen Anwendungen eignet. Ihre Robustheit und Zuverlässigkeit machen sie zur idealen Wahl für professionelle Elektroinstallationen im privaten, gewerblichen und industriellen Sektor. Die Möglichkeit, vier Leiter effizient zu verbinden, macht sie besonders wertvoll für:
- Schaltschrankbau: Zur Verdrahtung von Steuerungen, Netzteilen und Komponenten auf kleinstem Raum.
- Gebäudeinstallationen: Für den Anschluss von Beleuchtungssystemen, Steckdosenkreisen und dezentralen Geräten.
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuereinheiten in Produktionsanlagen.
- Mess- und Regeltechnik: Für präzise und stabile Signalübertragungen.
- Erweiterung und Modifikation bestehender Anlagen: Ermöglicht nachträgliche Änderungen ohne aufwendige Neuverkabelung.
Die einfache Handhabung und die hohe Ausfallsicherheit sorgen dafür, dass Ihre Projekte schneller und mit größerer Sicherheit umgesetzt werden können. Die WAGO 2002-1402 ist nicht nur eine Klemme, sondern ein integraler Bestandteil einer zukunftsweisenden und zuverlässigen Elektroinfrastruktur.
Häufig gestellte Fragen (FAQ) zu WAGO 2002-1402 – Durchgangsklemme, 4-Leiter, Ø 0,25 – 2,5 mm
Was sind die Hauptvorteile der WAGO 2002-1402 gegenüber traditionellen Verbindungsmethoden?
Die WAGO 2002-1402 bietet deutliche Vorteile durch ihre werkzeuglose Installation, die eine erhebliche Zeitersparnis ermöglicht und das Risiko von Installationsfehlern reduziert. Im Gegensatz zu Schraubklemmen sorgt die federbasierte Klemmtechnik für eine konstante und zuverlässige Verbindung, die auch unter Vibrationen Bestand hat.
Welche Arten von Leitern kann ich mit der WAGO 2002-1402 verbinden?
Diese Durchgangsklemme ist für massive, eindrähtige und mehrdrähtige Leiter im Querschnittsbereich von 0,25 mm² bis 2,5 mm² ausgelegt. Dies deckt die gängigsten Leiterquerschnitte in vielen Elektroinstallationen ab.
Wie wird die WAGO 2002-1402 in einem Schaltschrank befestigt?
Die WAGO 2002-1402 kann standardmäßig auf einer 35 mm Hutschiene montiert werden. Alternativ ist die Befestigung mittels einer Montageplatte möglich, was zusätzliche Flexibilität bei der Installation bietet.
Ist die WAGO 2002-1402 für den Einsatz in feuchten Umgebungen geeignet?
Die Klemme selbst ist für einen Betriebstemperaturbereich von -60 °C bis +85 °C ausgelegt. Die Schutzart im eingebauten Zustand ist typischerweise IP20. Für den Einsatz in feuchten oder korrosiven Umgebungen sind zusätzliche Schutzmaßnahmen oder spezielle Gehäuse erforderlich, um die Integrität der elektrischen Verbindungen zu gewährleisten.
Wie viele Leiter können gleichzeitig mit einer einzigen WAGO 2002-1402 verbunden werden?
Wie der Produktname und die Spezifikationen angeben, ist diese Durchgangsklemme für die Verbindung von insgesamt vier Leitern ausgelegt.
Was bedeutet die Nennspannung von 400 V und der Nennstrom von 20 A für die Anwendung?
Die Nennspannung von 400 V und der Nennstrom von 20 A klassifizieren die Klemme für den Einsatz in den meisten Niederspannungsanwendungen, einschließlich der Standardverkabelung in Wohn- und Zweckbauten sowie in vielen industriellen Umgebungen. Es ist jedoch immer wichtig, die spezifischen Anforderungen der jeweiligen Installation zu überprüfen und sicherzustellen, dass die Klemme innerhalb ihrer zulässigen Parameter betrieben wird.
Kann die WAGO 2002-1402 wiederverwendet werden, wenn ich meine Installation ändere?
Ja, die WAGO 2002-1402 ist so konzipiert, dass sie bei Bedarf einfach und schnell wieder gelöst und neu bestückt werden kann. Dies erleichtert Änderungen, Erweiterungen oder Reparaturen an elektrischen Anlagen erheblich.
