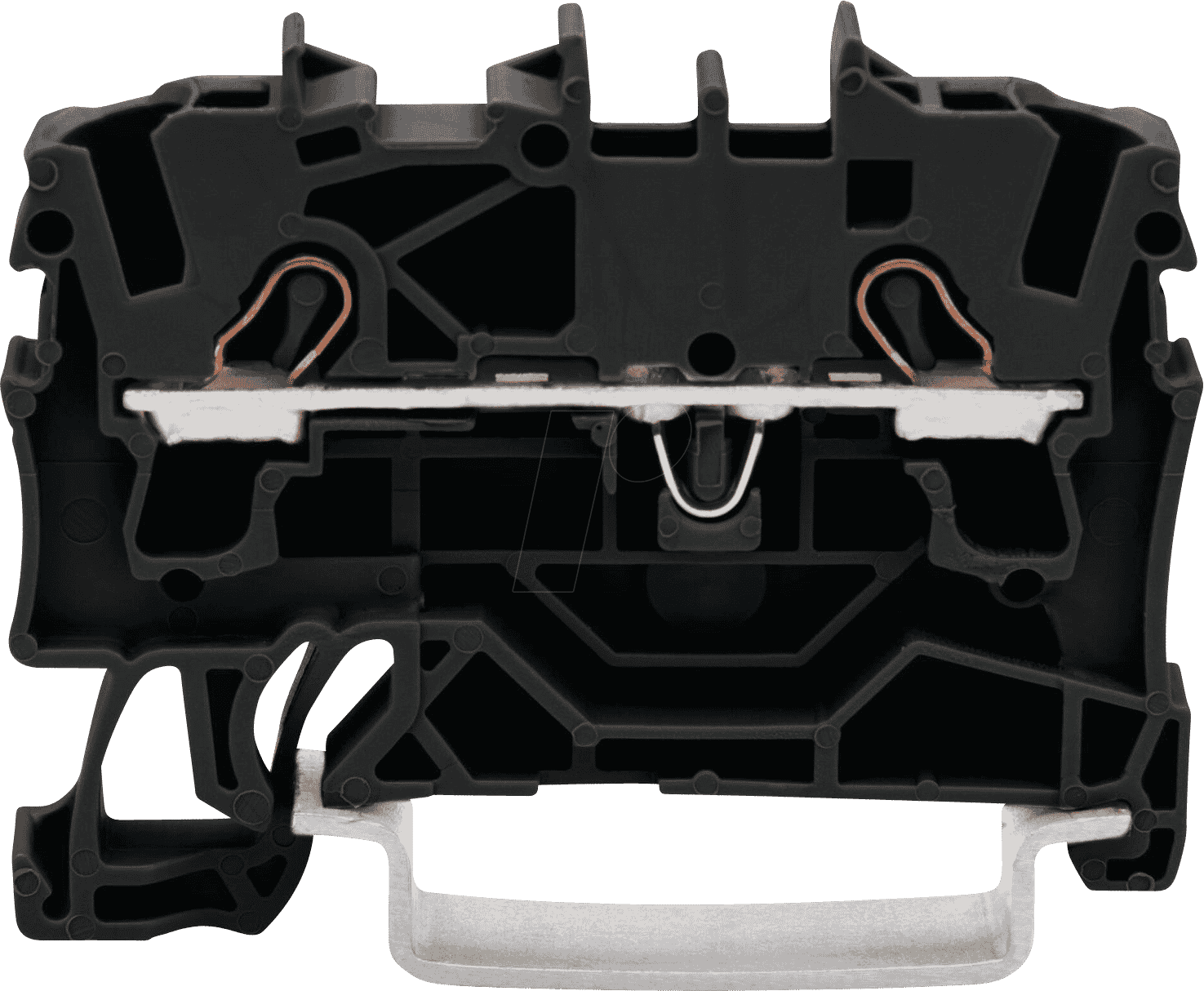

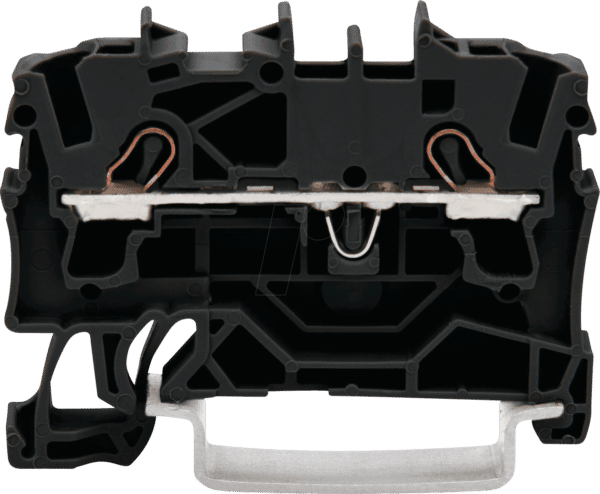

WAGO 2002-1205 Durchgangsklemme: Effiziente und sichere Kabelverbindung für Profis
Sie suchen eine zuverlässige Lösung für die schnelle und sichere Verbindung von Leitern? Die WAGO 2002-1205 Durchgangsklemme wurde entwickelt, um Elektrofachkräften und versierten Heimwerkern eine mühelose und dauerhafte Verkabelungslösung zu bieten, insbesondere dort, wo Standard-Klemmmethoden an ihre Grenzen stoßen oder zeitaufwendig wären. Diese Klemme vereinfacht den Anschluss von Leitern im Bereich von 0,25 mm² bis 2,5 mm², was sie zu einem unverzichtbaren Bauteil in Schaltschränken, Verteilerdosen und vielfältigen Elektroinstallationen macht.
Überlegene Verbindungstechnologie von WAGO
Die WAGO 2002-1205 Durchgangsklemme unterscheidet sich von traditionellen Verbindungsmethoden durch ihr innovatives Federklemmsystem. Diese Technologie eliminiert die Notwendigkeit von Werkzeugen wie Schraubenziehern, was die Installationszeit drastisch reduziert und das Risiko von falschen Anschlüssen minimiert. Die integrierte Zugentlastung sorgt für eine dauerhaft sichere und vibrationsbeständige Verbindung, die auch unter anspruchsvollen Bedingungen Bestand hat. Im Gegensatz zu Schraubklemmen, die sich mit der Zeit lockern können, bietet die WAGO Klemme eine konstante Klemmkraft, die eine wartungsfreie und zuverlässige Funktion über die gesamte Lebensdauer der Installation gewährleistet. Dies ist entscheidend für die Sicherheit und Langlebigkeit elektrischer Systeme.
Herausragende Vorteile der WAGO 2002-1205
- Schnelle und Werkzeuglose Installation: Einfaches Einstecken der Leiter spart wertvolle Zeit und reduziert Montagefehler.
- Sichere und Dauerhafte Verbindung: Die bewährte Federklemmen-Technologie sorgt für eine zugentlastete und vibrationsfeste Verbindung.
- Vielseitiger Leiterbereich: Geeignet für massive und feindrähtige Leiter von 0,25 mm² bis 2,5 mm², was eine breite Anwendungsflexibilität ermöglicht.
- Kompaktes Design: Die schlanke Bauform ermöglicht eine hohe Packungsdichte in Verteilern und Gehäusen.
- Wiederholtes Öffnen und Schließen: Leiter können einfach gelöst und neu positioniert werden, was Fehlersuche und Modifikationen erleichtert.
- Hohe Betriebssicherheit: Erfüllt strengste internationale Normen für elektrische Verbindungen.
- Temperaturbeständigkeit: Entwickelt für den Einsatz in einem weiten Temperaturbereich, typisch für elektrische Installationen.
Technische Spezifikationen und Eigenschaften
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Durchgangsklemme |
| Modellnummer | 2002-1205 |
| Anzahl der Leiter | 2 |
| Leiterquerschnitt (min.) | 0,25 mm² |
| Leiterquerschnitt (max.) | 2,5 mm² |
| Anschlussart | Federklemme (Cage Clamp) |
| Farbe | Grau |
| Nennspannung | 400 V |
| Nennstrom | 20 A |
| Material Gehäuse | Hochleistungskunststoff (halogenfrei) |
| Betriebstemperatur | Bis 85 °C (kontinuierlich) |
| Schutzart | IP20 (bei korrektem Anschluss) |
| Montageart | TS 35 Hutschiene (optional, je nach Ausführung/Zubehör) |
Präzision in Material und Konstruktion
Das Gehäuse der WAGO 2002-1205 Durchgangsklemme besteht aus einem hochleistungsfähigen, halogenfreien Kunststoff. Dieses Material ist nicht nur robust und langlebig, sondern bietet auch hervorragende elektrische Isolationseigenschaften und eine erhöhte Brandbeständigkeit. Die interne Klemmkraft wird durch Federstahl erzeugt, der eine konstante und zuverlässige Klemmung der Leiter gewährleistet, selbst bei Temperaturschwankungen. Diese durchdachte Materialwahl und die präzise Konstruktion sind die Grundlage für die Sicherheit und Zuverlässigkeit, die WAGO-Produkte auszeichnen.
Vielseitige Einsatzmöglichkeiten in der Elektrotechnik
Die WAGO 2002-1205 Durchgangsklemme findet breite Anwendung in einer Vielzahl von elektrischen Installationen. Sie ist ideal für:
- Schaltschrankbau: Zur schnellen und geordneten Verdrahtung von Steuerungs- und Automatisierungskomponenten.
- Gebäudeinstallationen: In Verteilerdosen und Anschlusskästen zur sicheren Verbindung von Stromkreisen.
- Geräteanschlüsse: Zur Integration von elektrischen Geräten in bestehende Verkabelungssysteme.
- Industrielle Anwendungen: Wo Vibrationen und anspruchsvolle Umgebungsbedingungen Standard sind.
- Modifikationen und Erweiterungen: Ermöglicht eine einfache Anpassung bestehender Installationen.
Ihre Fähigkeit, sowohl massive als auch feindrähtige Leiter sicher zu verbinden, macht sie zu einem universellen Werkzeug für jeden Elektrotechniker. Die Möglichkeit, Leiter von 0,25 mm² bis 2,5 mm² zu klemmen, deckt einen Großteil der gängigen Querschnitte ab, die in der Elektroinstallation vorkommen.
FAQ – Häufig gestellte Fragen zu WAGO 2002-1205 – Durchgangsklemme, 2-Leiter, Ø 0,25 – 2,5 mm
Was sind die Hauptvorteile der WAGO 2002-1205 im Vergleich zu herkömmlichen Schraubklemmen?
Die WAGO 2002-1205 bietet eine werkzeuglose Installation, eine konstante und wartungsfreie Klemmkraft durch Federkraft, eine hohe Vibrationsfestigkeit und eine deutlich reduzierte Montagezeit im Vergleich zu Schraubklemmen. Schraubklemmen können sich mit der Zeit lockern, was bei WAGO-Klemmen durch die Federtechnologie vermieden wird.
Welche Leiterquerschnitte können mit der WAGO 2002-1205 verbunden werden?
Diese Durchgangsklemme ist für massive und feindrähtige Leiter mit einem Querschnitt von 0,25 mm² bis maximal 2,5 mm² ausgelegt.
Ist die Installation der WAGO 2002-1205 für Laien geeignet?
Obwohl die Installation sehr einfach ist, wird die Verwendung von elektrischen Verbindungsmaterialien und die Durchführung von Elektroinstallationen generell nur von qualifiziertem Fachpersonal empfohlen, um die Sicherheit zu gewährleisten und geltende Vorschriften einzuhalten.
Welche Schutzart bietet die WAGO 2002-1205?
Bei korrektem Anschluss bietet die Klemme eine Schutzart von IP20, was bedeutet, dass sie vor direktem Berühren mit den Fingern und vor Fremdkörpern mit einem Durchmesser von mehr als 12,5 mm geschützt ist.
Ist das Material der Klemme halogenfrei?
Ja, das Gehäuse der WAGO 2002-1205 besteht aus einem hochleistungsfähigen, halogenfreien Kunststoff, was die Brandbeständigkeit und die Sicherheit in Umgebungen, in denen Halogene vermieden werden müssen, erhöht.
Wie wird die WAGO 2002-1205 montiert?
Die Klemme ist für die Montage auf einer Standard-Hutschiene (TS 35) ausgelegt. Dies ermöglicht eine einfache und sichere Befestigung in Schaltschränken und Verteilern.
Was bedeutet Nennspannung und Nennstrom für diese Klemme?
Die Nennspannung von 400 V gibt die maximale Spannungsdifferenz an, für die die Klemme sicher ausgelegt ist, während der Nennstrom von 20 A die maximale Stromstärke bezeichnet, die dauerhaft durch die Klemme fließen kann, ohne sie zu beschädigen oder ihre Funktion zu beeinträchtigen.
