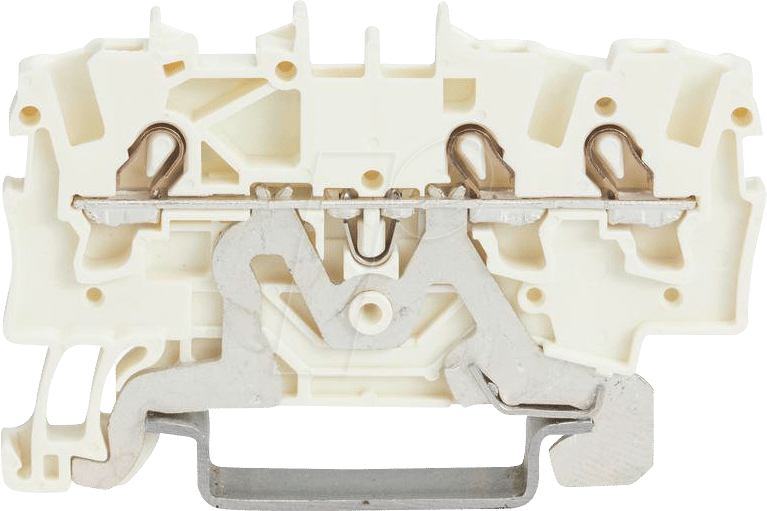

Effiziente Schirmleiterschaltung mit der WAGO 2001-1308 Schirmleiterklemme
Die WAGO 2001-1308 Schirmleiterklemme ist die ideale Lösung für Elektrofachkräfte, die eine sichere, schnelle und normkonforme Anbindung von Schirmleitern in elektrischen Installationen benötigen. Dieses Produkt adressiert die Herausforderung der zuverlässigen Erdung von geschirmten Kabeln, was für die Reduzierung elektromagnetischer Interferenzen und die Gewährleistung der Systemintegrität unerlässlich ist. Sie eignet sich perfekt für Anwendungen in der Automatisierungstechnik, im Maschinenbau und in Schaltschrankbauprojekten, bei denen höchste Zuverlässigkeit und Effizienz gefordert sind.
Wichtige Vorteile der WAGO 2001-1308
- Zeitersparnis und Kostenreduktion: Dank der innovativen Klemmtechnik von WAGO entfällt das zeitaufwendige Verdrillen oder Verschrauben von Schirmleitern. Die Installation ist signifikant schneller und minimiert somit Lohnkosten und Durchlaufzeiten.
- Maximale Sicherheit und Zuverlässigkeit: Die Klemme garantiert eine dauerhaft niederohmige und sichere elektrische Verbindung, die auch unter Vibrationen oder Temperaturschwankungen Bestand hat. Dies ist entscheidend für die Vermeidung von Fehlerströmen und die Gewährleistung der Personensicherheit.
- Anwenderfreundlichkeit und Montagekomfort: Die werkzeuglose Montage reduziert das Risiko von Beschädigungen am Kabel und vereinfacht den Installationsprozess erheblich, auch in beengten Platzverhältnissen.
- Kompakte Bauweise: Trotz ihrer hohen Leistungsfähigkeit ist die Klemme sehr platzsparend konstruiert, was die Verdrahtung in Schaltschränken und Verteilern erleichtert und eine höhere Packungsdichte ermöglicht.
- Industriestandard und Normenkonformität: WAGO steht für Qualität und Zuverlässigkeit. Die Schirmleiterklemme erfüllt einschlägige internationale Normen und Vorschriften, was Ihnen zusätzliche Sicherheit gibt.
- Vielseitiger Einsatzbereich: Geeignet für eine breite Palette von Schirmleitern mit einem Durchmesser von 0,25 mm bis 1,5 mm, was eine hohe Flexibilität für unterschiedliche Kabelquerschnitte bietet.
Technische Spezifikationen und Produktmerkmale
Die WAGO 2001-1308 Schirmleiterklemme zeichnet sich durch eine durchdachte Konstruktion aus, die auf Langlebigkeit und Effizienz ausgelegt ist. Sie ist speziell für die Aufnahme von Schirmleitern konzipiert, um eine zuverlässige und niederohmige Verbindung zur Erdungspotenzial zu gewährleisten. Der Klemmmechanismus, charakteristisch für WAGO-Produkte, sorgt für eine sichere und wartungsfreie Kontaktierung über die gesamte Lebensdauer der Installation.
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | WAGO 2001-1308 Schirmleiterklemme |
| Leiterart | Mehrdrahtig |
| Anzahl der Leiter | 3 |
| Anschlussquerschnitt (minimal) | 0,25 mm² |
| Anschlussquerschnitt (maximal) | 1,5 mm² |
| Klemmtechnologie | Federklemme (Push-in-Technologie) |
| Gehäusematerial | Hochleistungs-Kunststoff (flammhemmend nach UL 94 V-0) |
| Kontaktmaterial | Kupferlegierung (verzinnte Ausführung für optimale Leitfähigkeit und Korrosionsbeständigkeit) |
| Betriebstemperatur (Umgebung) | -40 °C bis +85 °C (gemäß Herstellerangaben) |
| Nennspannung | 400 V (gemäß EN 60998) |
| Nennstrom | 15 A (abhängig von Leiterquerschnitt und Umgebungsbedingungen) |
| Befestigungsart | Montage auf Tragschiene 35 mm, Wandmontage mit optionalem Zubehör |
| Schutzart | IP20 (bei ordnungsgemäßer Installation und geschlossenen Klemmen) |
| Farbe | Hellgrau / Transparent (Gehäusevariante abhängig vom spezifischen Modell der 2001 Serie) |
| Einsatzgebiet | Schaltschrankbau, Industrieautomatisierung, Maschinenbau, Datenverkabelung, Erdung von geschirmten Leitungen |
| Normen und Zulassungen | CE, UL, VDE, weitere spezifische branchenspezifische Zulassungen |
Optimale Schirmableitung für EMV-Anforderungen
Die fachgerechte Ableitung von Schirmleitern ist ein kritischer Faktor für die Einhaltung von Elektromagnetischer Verträglichkeit (EMV)-Richtlinien und die Gewährleistung eines störungsfreien Betriebs von elektrischen und elektronischen Systemen. Die WAGO 2001-1308 wurde speziell dafür entwickelt, diese Anforderung optimal zu erfüllen. Durch die direkte und niederohmige Anbindung des Schirms an das Erdungspotenzial wird die Einkopplung von Störfeldern minimiert und die Abstrahlung von Störsignalen reduziert. Dies ist besonders in Umgebungen mit hoher Dichte an elektronischen Geräten, wie z.B. in Produktionsanlagen, Rechenzentren oder in der Telekommunikationstechnik, von entscheidender Bedeutung. Die Verwendung von hochwertigen Materialien, wie die verzinnte Kupferlegierung für die Kontakte, gewährleistet eine langlebige und zuverlässige Verbindung, die auch unter anspruchsvollen Betriebsbedingungen Bestand hat.
Anwendungsbereiche und Installation
Die Vielseitigkeit der WAGO 2001-1308 Schirmleiterklemme eröffnet ein breites Spektrum an Einsatzmöglichkeiten. Sie findet bevorzugt Anwendung in:
- Schaltschrankbau: Zur Erdung von geschirmten Steuer- und Datenleitungen, die in Schaltschränken und Steuerungen eingesetzt werden.
- Maschinenbau: Zur sicheren Ableitung von Störsignalen von Sensor- und Aktorkabeln, um die Zuverlässigkeit von Produktionsanlagen zu erhöhen.
- Automatisierungstechnik: In industriellen Netzwerken zur Verbesserung der Signalqualität und zur Vermeidung von Ausfällen durch elektromagnetische Störungen.
- Gebäudeautomation: Für die Erdung von Kommunikations- und Sensorkabeln in Smart-Building-Systemen.
- Verteiler- und Anschlusskästen: Als kompakte und effiziente Lösung zur Schirmableitung.
Die Installation gestaltet sich denkbar einfach: Der abisolierte Schirmleiter wird, ohne jegliches Werkzeug, direkt in die vorbereiteten Klemmstellen der WAGO 2001-1308 gesteckt. Die integrierte Federklemme fixiert den Leiter sicher und sorgt für einen dauerhaft niederohmigen Kontakt. Der Anschluss an das Erdungspotenzial erfolgt über die dafür vorgesehene Anschlussfläche, die üblicherweise mit einem Sammelschienen-System verbunden wird. Die Klemme kann einzeln oder in Gruppen auf einer 35 mm Tragschiene montiert werden, was eine flexible Anpassung an die jeweilige Einbausituation ermöglicht.
Qualität und Langlebigkeit: Das WAGO Versprechen
WAGO steht seit Jahrzehnten für innovative und qualitativ hochwertige Verbindungstechnik. Die 2001-1308 Schirmleiterklemme ist keine Ausnahme. Gefertigt aus robusten und flammhemmenden Kunststoffen, die auch extremen Temperaturen standhalten, und ausgestattet mit präzise gefertigten Kontaktfedern aus leitfähiger Kupferlegierung, ist dieses Produkt auf eine lange Lebensdauer ausgelegt. Die verwendete Push-in-Technologie garantiert eine sichere und wartungsfreie Klemmung, die auch nach Jahren zuverlässig funktioniert. Dies reduziert den Wartungsaufwand und erhöht die Betriebssicherheit Ihrer Anlagen. Die Einhaltung internationaler Normen und Zertifizierungen unterstreicht den hohen Qualitätsstandard, auf den Sie sich bei WAGO verlassen können.
FAQ – Häufig gestellte Fragen zu WAGO 2001-1308 – Schirmleiterklemme, 3-Leiter, Ø 0,25 – 1,5 mm
Welche Kabelquerschnitte kann ich mit der WAGO 2001-1308 Klemme anschließen?
Die WAGO 2001-1308 Schirmleiterklemme ist für die Aufnahme von Schirmleitern mit einem Querschnittsbereich von 0,25 mm² bis maximal 1,5 mm² ausgelegt. Dies deckt die gängigsten Querschnitte für geschirmte Leitungen in industriellen und technischen Anwendungen ab.
Ist für die Installation der WAGO 2001-1308 Werkzeug erforderlich?
Nein, die Installation der WAGO 2001-1308 erfolgt werkzeuglos. Der abisolierte Schirmleiter wird einfach in die Klemmstelle gesteckt, und die integrierte Federklemmung hält ihn sicher fest.
Welche Funktion hat die Schirmleiterklemme im Hinblick auf EMV?
Die Schirmleiterklemme sorgt für eine niederohmige und flächige Ableitung des Kabelabschirmung zum Erdungspotenzial. Dies minimiert die Einkopplung von externen Störfeldern in das Kabel und reduziert die Abstrahlung von Störsignalen, was für die Einhaltung von EMV-Richtlinien essenziell ist.
Für welche Art von Leitern ist die Klemme konzipiert?
Die WAGO 2001-1308 ist speziell für die Aufnahme von mehrdrähtigen Schirmleitern konzipiert. Sie kann bis zu drei dieser Leiter aufnehmen.
Welche Umgebungsbedingungen verträgt die WAGO 2001-1308?
Die Klemme ist für einen breiten Betriebstemperaturbereich von -40 °C bis +85 °C ausgelegt. Das Gehäusematerial ist zudem flammhemmend und bietet Schutz vor Umwelteinflüssen.
Muss die WAGO 2001-1308 regelmäßig gewartet werden?
Dank der bewährten WAGO Federklemmentechnik ist die Verbindung dauerhaft niederohmig und wartungsfrei. Es sind keine Nachzieharbeiten oder regelmäßigen Inspektionen im Hinblick auf die Klemmkraft erforderlich.
Erfüllt die WAGO 2001-1308 relevante Normen?
Ja, die WAGO 2001-1308 Schirmleiterklemme erfüllt relevante internationale Normen und verfügt über entsprechende Zulassungen wie CE, UL und VDE, was ihre Konformität und Sicherheit bestätigt.
