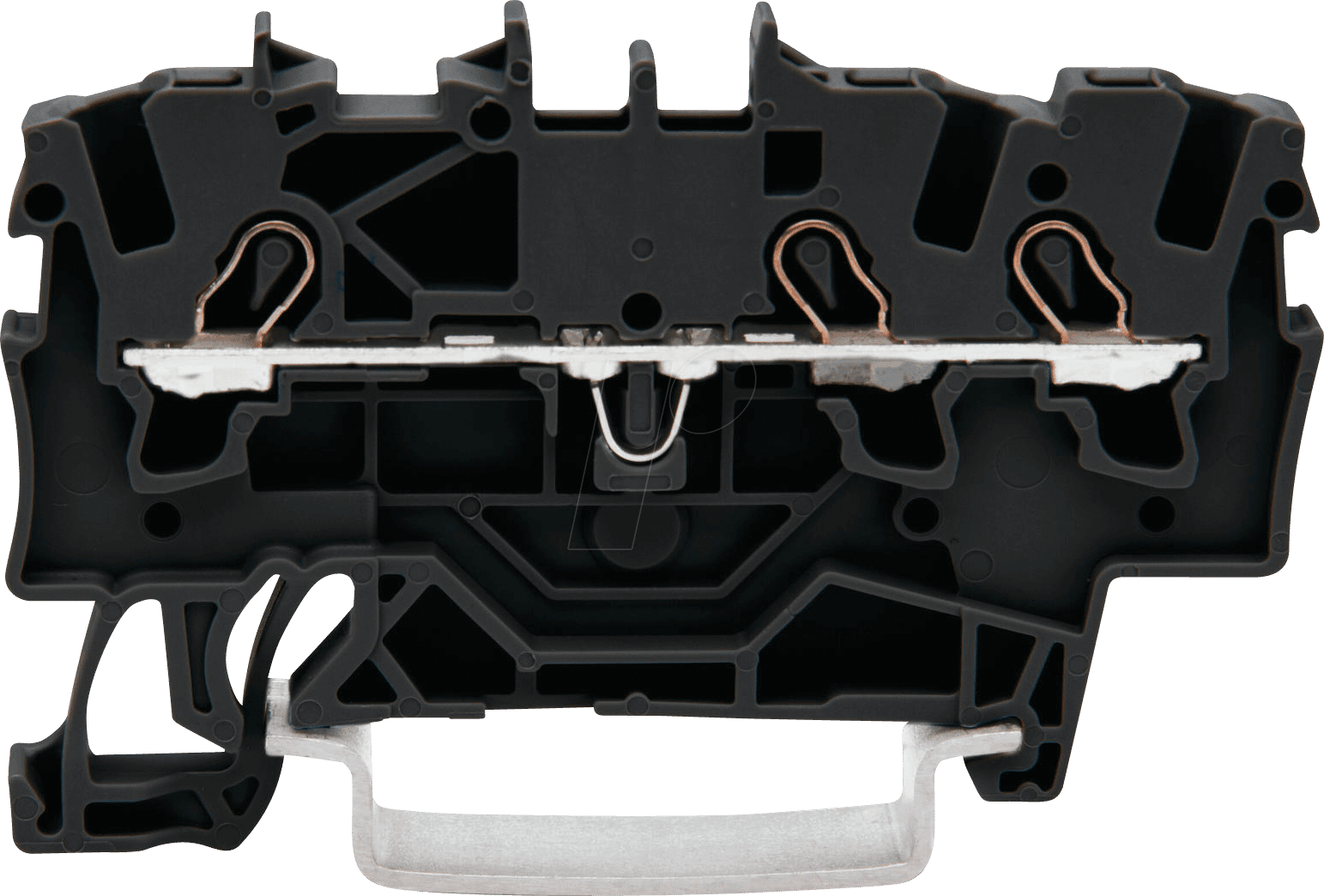

WAGO 2001-1305 – Die Überlegene Verbindungslösung für Anspruchsvolle Elektroinstallationen
Wenn Sie in der Elektroinstallation Wert auf Zuverlässigkeit, Effizienz und zukunftssichere Verbindungen legen, ist die WAGO 2001-1305 Durchgangsklemme die ideale Lösung. Dieses Präzisionswerkzeug wurde entwickelt, um die Herausforderungen komplexer Verdrahtungen zu meistern und bietet Elektrikern, Technikern und anspruchsvollen Heimwerkern eine überlegene Alternative zu herkömmlichen Verbindungsmethoden, indem sie eine sichere und dauerhafte elektrische Verbindung für Leiterquerschnitte von 0,25 bis 1,5 mm² ermöglicht.
Revolutionäre Klemmtechnik für Maximale Sicherheit und Effizienz
Die WAGO 2001-1305 Durchgangsklemme basiert auf der bewährten CAGE CLAMP®-Technologie, die seit Jahrzehnten für ihre Robustheit und Zuverlässigkeit steht. Im Gegensatz zu Schraubklemmen, die nach Festziehen mit der Zeit nachlassen können, garantiert die Federkraftklemme von WAGO eine dauerhaft sichere Verbindung. Dies eliminiert das Risiko von losen Verbindungen, Kurzschlüssen und Brandgefahren, die durch thermische Überlastung entstehen können. Die integrierte 3-Leiter-Führung sorgt für eine klare und geordnete Verdrahtung, was die Installation vereinfacht und die Fehleranfälligkeit reduziert. Besonders in Umgebungen, die Vibrationen ausgesetzt sind oder wechselnden Temperaturen unterliegen, wie z.B. in Industrieanlagen, im Schaltschrankbau oder in der Automobilverkabelung, spielt die WAGO 2001-1305 ihre Stärken voll aus.
Warum WAGO 2001-1305 die Bessere Wahl ist
Die Entscheidung für die WAGO 2001-1305 Durchgangsklemme bedeutet eine Investition in Qualität und Langlebigkeit. Standardlösungen wie Lüsterklemmen erfordern oft zusätzliches Werkzeug, sind anfälliger für Fehler bei der Installation und bieten keine vergleichbare mechanische Stabilität. Die Schnellanschlussklemmen von WAGO hingegen zeichnen sich durch ihre werkzeuglose Handhabung aus. Das Einführen des Leiters ist schnell und intuitiv, was die Installationszeit signifikant verkürzt. Dies ist ein entscheidender Vorteil bei großen Projekten, wo jede eingesparte Minute zählt. Die kompakte Bauform ermöglicht zudem eine platzsparende Unterbringung in Verteilerdosen und Schaltschränken, was insbesondere bei modernen, dicht belegten Installationen von großer Bedeutung ist.
Hervorragende Materialqualität und Konstruktion
Die WAGO 2001-1305 wird aus hochwertigen Materialien gefertigt, die auf Langlebigkeit und Leistungsfähigkeit ausgelegt sind. Das Gehäuse besteht aus halogenfreiem, flammwidrigem Polyamid (PA), einem Material, das exzellente elektrische Isolationseigenschaften mit hoher mechanischer Festigkeit und Temperaturbeständigkeit vereint. Diese Materialwahl erfüllt die strengen Anforderungen von Bauvorschriften und Sicherheitsstandards und trägt maßgeblich zur Sicherheit der Installation bei. Die Federkontakte sind aus einer korrosionsbeständigen Kupferlegierung gefertigt, die eine optimale Leitfähigkeit gewährleistet und auch unter ungünstigen Umgebungsbedingungen zuverlässig funktioniert.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit der WAGO 2001-1305 Durchgangsklemme macht sie zum unverzichtbaren Bauteil in einer Vielzahl von Elektroinstallationen:
- Schaltschrankbau: Für eine ordentliche und sichere Verdrahtung von Steuerungs- und Automatisierungskomponenten.
- Industrieautomation: Zuverlässige Verbindungen in rauen Umgebungsbedingungen und bei ständiger mechanischer Beanspruchung.
- Gebäudeinstallation: Einsatz in Verteilerdosen, Lichtschaltern und zur Erweiterung bestehender elektrischer Kreisläufe.
- Fahrzeugverkabelung: Dort, wo Vibrationen und wechselnde Temperaturen höchste Anforderungen an die Verbindungstechnik stellen.
- Prototypenbau und Werkstatt: Schnelle und flexible Verdrahtungslösungen für Entwicklungsarbeiten und Reparaturen.
- Energiemanagementsysteme: Sichere Anbindung von Sensoren, Aktoren und Energiemessgeräten.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Durchgangsklemme |
| Leitertyp | Massivleiter und feindrähtige Leiter mit Aderendhülse |
| Anzahl der Leiter | 3 |
| Leiterquerschnitt (min.) | 0,25 mm² |
| Leiterquerschnitt (max.) | 1,5 mm² |
| Nennspannung | 400 V |
| Nennstrom | 15 A |
| Gehäusematerial | Halogenfreies Polyamid (PA) |
| Farbe | Grau |
| Anschlussart | CAGE CLAMP® Federanschluss |
| Umgebungstemperatur (dauerhaft) | Bis 85 °C |
| Schutzart (montiert) | IP20 |
| Zertifizierungen | CE, VDE, UL (abhängig von der spezifischen Ausführung und Land) |
Die Vorteile der WAGO 2001-1305 auf einen Blick
- Werkzeuglose Installation: Spart Zeit und reduziert das Risiko von Installationsfehlern.
- Dauerhaft sichere Verbindung: Die Federkraft der CAGE CLAMP® gleicht Vibrationen und Temperaturschwankungen aus.
- Hohe Strombelastbarkeit: Geeignet für anspruchsvolle Anwendungen bis 15 A.
- Kompaktes Design: Ermöglicht platzsparende Installationen.
- Hohe Sicherheit: Halogenfreies, flammwidriges Gehäuse erfüllt strenge Sicherheitsstandards.
- Vielseitige Leiteraufnahme: Akzeptiert sowohl massive als auch feindrähtige Leiter (mit Aderendhülse) im angegebenen Querschnittsbereich.
- Korrosionsbeständige Kontakte: Gewährleisten optimale Leitfähigkeit und Langlebigkeit.
- Ordnung und Übersichtlichkeit: Die 3-Leiter-Führung erleichtert die strukturelle Verkabelung.
FAQ – Häufig gestellte Fragen zu WAGO 2001-1305 – Durchgangsklemme, 3-Leiter, Ø 0,25 – 1,5 mm
Kann ich mit der WAGO 2001-1305 auch mehr als 1,5 mm² starke Leiter verbinden?
Nein, die WAGO 2001-1305 Durchgangsklemme ist speziell für Leiterquerschnitte von 0,25 mm² bis maximal 1,5 mm² ausgelegt. Das Überschreiten dieser Spezifikationen kann zu einer unsicheren Verbindung und Überlastung führen. Für größere Querschnitte bietet WAGO andere Klemmenmodelle an.
Ist die CAGE CLAMP®-Technologie auch für feindrähtige Leiter geeignet?
Ja, die WAGO 2001-1305 ist für die Aufnahme von massiven Leitern sowie von feindrähtigen Leitern geeignet, sofern diese mit einer passenden Aderendhülse versehen sind. Die Aderendhülse sorgt für eine sichere und gleichmäßige Kontaktierung des feinen Drahtgeflechts.
Wie wird die WAGO 2001-1305 in der Installation befestigt?
Die Durchgangsklemme selbst wird üblicherweise nicht separat befestigt, sondern durch die Verdrahtung und die mechanische Struktur der Installation gehalten. Sie ist für die Montage in Verteilerdosen, Gehäusen oder an Sammelschienen konzipiert, wo sie sicher in ihrer Position gehalten wird.
Welche Umweltbedingungen kann die WAGO 2001-1305 tolerieren?
Die Klemme ist für den Einsatz bei Temperaturen bis zu 85 °C ausgelegt und das Gehäuse ist aus einem widerstandsfähigen, halogenfreien Polyamid gefertigt. Dies macht sie robust gegenüber vielen Umwelteinflüssen, jedoch sollte sie vor direktem Kontakt mit aggressiven Chemikalien oder extremen mechanischen Belastungen geschützt werden, für die sie nicht konzipiert ist.
Ist die WAGO 2001-1305 für den Einsatz in Wohnbereichen zugelassen?
Ja, aufgrund ihrer Bauart, der Verwendung von halogenfreiem und flammwidrigem Material sowie der Erfüllung relevanter Normen und Zertifizierungen wie VDE und UL, ist die WAGO 2001-1305 für den Einsatz in Installationen in Wohn- und Geschäftsgebäuden uneingeschränkt zugelassen.
Was unterscheidet die WAGO 2001-1305 von einer einfachen Lusterklemme?
Der wesentliche Unterschied liegt in der Verbindungstechnologie. Während Lusterklemmen auf Schrauben basieren, die nachziehen können und eine regelmäßige Wartung erfordern, verwendet die WAGO 2001-1305 die selbsthaltende CAGE CLAMP®-Federtechnologie. Diese sorgt für eine konstante Klemmkraft, ist vibrationssicher, werkzeuglos zu bedienen und bietet eine höhere Zuverlässigkeit und Sicherheit über die gesamte Lebensdauer der Installation.
Kann ich mehrere WAGO 2001-1305 Klemmen nebeneinander in einer engen Verteilung einsetzen?
Ja, das kompakte Design der WAGO 2001-1305 ist gerade auf eine platzsparende Montage ausgelegt. Durch die nebeneinanderliegende Anordnung mehrerer Klemmen lässt sich eine effiziente und übersichtliche Verdrahtung auch in beengten Verhältnissen realisieren.
