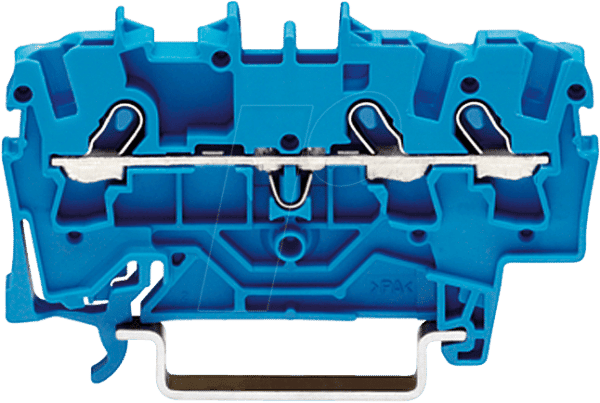

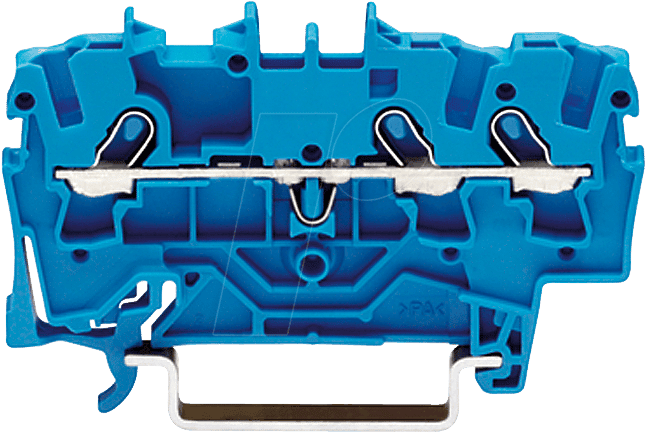

WAGO 2001-1304: Die Präzisions-Durchgangsklemme für sichere und effiziente Elektroinstallationen
Die WAGO 2001-1304 Durchgangsklemme ist die ultimative Lösung für Elektriker, Installateure und Heimwerker, die eine zuverlässige und zeiteffiziente Verbindung von drei Leitern mit einem Querschnitt von 0,25 bis 1,5 mm² benötigen. Sie löst das Problem von unsicheren, zeitaufwendigen und unordentlichen Verbindungen, die zu Fehlerquellen führen können. Diese Klemme ist ideal für den Einsatz in Verteilerdosen, Schaltschränken und überall dort, wo eine normgerechte und dauerhafte Verdrahtung unabdingbar ist.
Überlegene Technologie für Maximale Sicherheit und Effizienz
Im Vergleich zu herkömmlichen Klemmtechniken wie Schraub- oder Lötverbindungen bietet die WAGO 2001-1304 entscheidende Vorteile. Die bewährte CAGE CLAMP® Anschlussklemme von WAGO garantiert eine sichere und wartungsfreie elektrische Verbindung, die auch bei Vibrationen und Temperaturschwankungen stabil bleibt. Dies reduziert Ausfallzeiten und erhöht die Langlebigkeit Ihrer Installationen signifikant.
Innovatives Design und Hochwertige Materialien
Die Konstruktion der WAGO 2001-1304 Durchgangsklemme ist auf maximale Funktionalität und Sicherheit ausgelegt. Die kompakte Bauform ermöglicht eine platzsparende Montage, selbst in beengten Verhältnissen. Die verwendeten Materialien sind nicht nur robust und langlebig, sondern erfüllen auch höchste Anforderungen an Brandschutz und elektrische Isolation. Die präzise gefertigten Kontakte sorgen für einen geringen Übergangswiderstand, was Energieverluste minimiert und die Effizienz Ihrer Anlage steigert.
Schlüsselfunktionen und Vorteile im Überblick
- Schnelle und Werkzeuglose Montage: Der innovative Steckmechanismus ermöglicht eine Montage in Sekundenschnelle, ohne Spezialwerkzeug.
- Sichere und Wartungsfreie Verbindung: Die CAGE CLAMP® Technologie sorgt für eine dauerhaft sichere und vibrationsfeste Verbindung.
- Breiter Einsatzbereich: Geeignet für massive und flexible Leiter von 0,25 mm² bis 1,5 mm².
- Kompakte Bauform: Spart wertvollen Platz in Dosen und Schaltschränken.
- Hohe Zuverlässigkeit: Entwickelt und gefertigt nach höchsten Qualitätsstandards für maximale Betriebssicherheit.
- Reduzierung von Fehlerquellen: Vermeidet lose Kontakte und Kurzschlüsse, die bei herkömmlichen Verbindungsmethoden auftreten können.
- Nachhaltige Lösung: Langlebigkeit und Vermeidung von Nacharbeit tragen zur Ressourcenschonung bei.
Technische Spezifikationen und Anwendungsgebiete
Die WAGO 2001-1304 Durchgangsklemme ist ein essentieller Bestandteil moderner Elektroinstallationen. Ihre Konstruktion mit drei Anschlüssen ermöglicht das einfache Zusammenführen von Leitern in einer einzigen, kompakten Einheit. Dies ist besonders vorteilhaft in:
- Verteilerdosen: Zur übersichtlichen und sicheren Zusammenfassung von Zuleitungen und Abgängen.
- Schaltschrankbau: Zur rationellen Verdrahtung von Steuerungs- und Automatisierungskomponenten.
- Gebäudeinstallationen: Für die sichere Verbindung von Beleuchtungs- und Stromkreisen.
- Montage von Elektrogeräten: Zur schnellen und normgerechten Anschluss von Geräten.
- Automobilindustrie und Maschinenbau: Wo robuste und zuverlässige Verbindungen unter anspruchsvollen Bedingungen gefordert sind.
Qualität und Verarbeitung im Detail
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Durchgangsklemme |
| Hersteller | WAGO |
| Modellnummer | 2001-1304 |
| Anschlussanzahl | 3 |
| Leiter-Anschlussart | CAGE CLAMP® |
| Min. Leiterquerschnitt (massiv) | 0,25 mm² |
| Max. Leiterquerschnitt (massiv) | 1,5 mm² |
| Min. Leiterquerschnitt (feinadrig) | 0,25 mm² |
| Max. Leiterquerschnitt (feinadrig) | 1,5 mm² |
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 17,5 A |
| Schutzart | IP20 (bei ordnungsgemäßer Montage) |
| Gehäusematerial | Hochleistungskunststoff (flammwidrig nach UL 94 V-0) |
| Kontaktmaterial | Kupferlegierung (verzinnte Oberfläche) |
| Einsatztemperatur | -60 °C bis +105 °C |
| Abmessungen (L x B x H) | Ca. 20,3 mm x 13,7 mm x 13,1 mm (variiert je nach Konfiguration) |
| Farbe | Grau (Standardgehäuse) |
| Zertifizierungen | VDE, UL, CSA, IECEx, ATEX, KEMA (produktabhängig) |
| Montageart | Schiene oder direkt in Gehäuse (je nach Anwendung) |
FAQs – Häufig gestellte Fragen zu WAGO 2001-1304 – Durchgangsklemme, 3-Leiter, Ø 0,25 – 1,5 mm
Für welche Art von Leitern ist die WAGO 2001-1304 Klemme geeignet?
Die WAGO 2001-1304 Durchgangsklemme ist universell für massive und feindrähtige Leiter (mit oder ohne Aderendhülse) im Bereich von 0,25 mm² bis 1,5 mm² ausgelegt. Dies deckt einen Großteil der gängigen Kabelquerschnitte in Standardinstallationen ab.
Ist die Montage der Klemme kompliziert?
Nein, die Montage ist denkbar einfach und werkzeuglos. Durch das Öffnen des Haltebügels wird der Leiter eingeführt und der Bügel wieder geschlossen. Die CAGE CLAMP® Technologie sorgt automatisch für einen sicheren Kontakt.
Wie unterscheidet sich die CAGE CLAMP® Technologie von anderen Verbindungsmethoden?
Die CAGE CLAMP® Technologie zeichnet sich durch ihre Vibrationsfestigkeit, Wartungsfreiheit und schnelle Montage aus. Im Gegensatz zu Schraubklemmen, die sich lockern können, oder Lötverbindungen, die Zeit und Geschick erfordern, bietet die WAGO-Klemme eine dauerhaft sichere Verbindung mit konstant niedrigem Übergangswiderstand.
Kann die Klemme auch in Umgebungen mit hohen Temperaturen eingesetzt werden?
Die WAGO 2001-1304 ist für einen weiten Temperaturbereich von -60 °C bis +105 °C ausgelegt. Die hochwertigen Materialien des Gehäuses und der Kontakte gewährleisten auch unter extremen Bedingungen eine zuverlässige Funktion.
Welche Sicherheitsstandards erfüllt diese Klemme?
Die WAGO 2001-1304 Durchgangsklemme erfüllt zahlreiche internationale Sicherheitsstandards und Normen, darunter VDE, UL und CSA. Dies garantiert höchste Zuverlässigkeit und Sicherheit für Ihre Elektroinstallationen.
Wie lange ist die Lebensdauer der WAGO 2001-1304 Klemme?
Aufgrund der hochwertigen Materialien und der robusten Konstruktion ist die WAGO 2001-1304 für eine extrem lange Lebensdauer ausgelegt. Die CAGE CLAMP® Technologie ist für Millionen von Schaltungen getestet und gewährleistet eine wartungsfreie Funktion über viele Jahre hinweg.
Ist diese Klemme für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Für spezifische Anwendungen in explosionsgefährdeten Bereichen gibt es spezielle WAGO-Klemmenvarianten mit entsprechenden Zertifizierungen (z.B. ATEX, IECEx). Die Standardversion der 2001-1304 ist nicht für den Einsatz in solchen Umgebungen konzipiert, aber die Produktfamilie bietet hierfür Lösungen.
