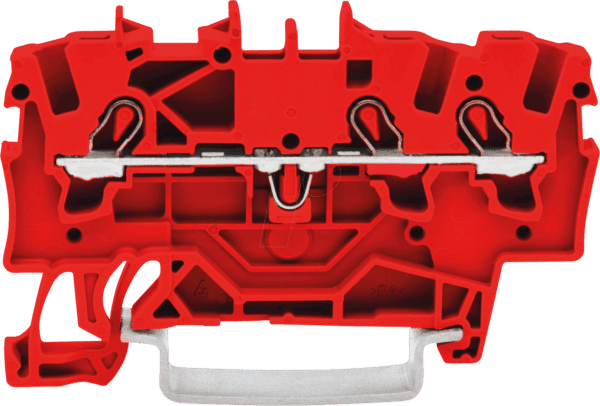

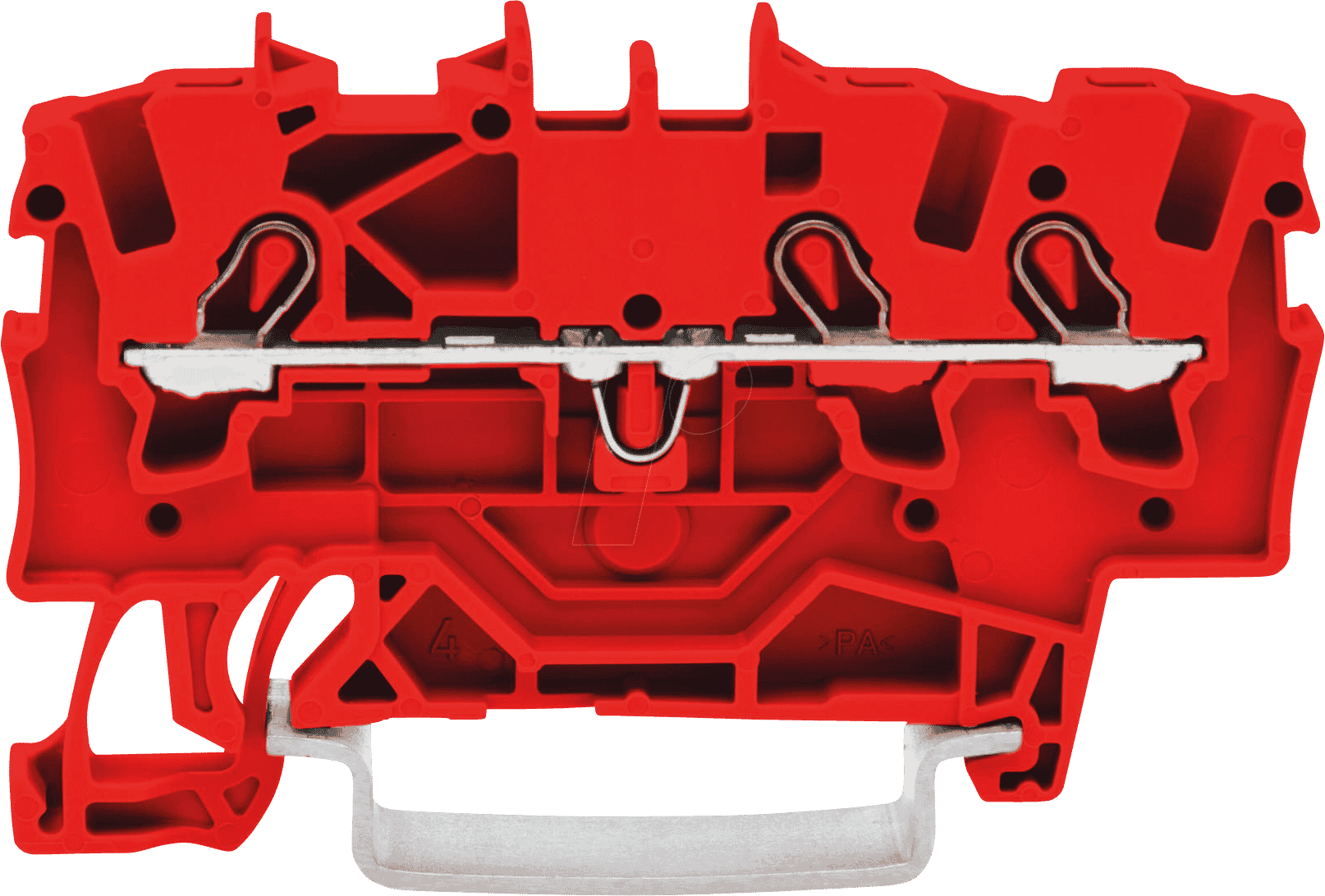

WAGO 2001-1303: Die Präzisions-Durchgangsklemme für sichere und effiziente elektrische Verbindungen
Wenn es um zuverlässige elektrische Installationen geht, stehen Anwender oft vor der Herausforderung, Leiter verschiedener Querschnitte sicher und normgerecht zu verbinden. Die WAGO 2001-1303 – eine 3-Leiter-Durchgangsklemme mit einem Anschlussbereich von 0,25 mm² bis 1,5 mm² – löst dieses Problem durch ihre innovative Klemmtechnik und präzise Verarbeitung. Ideal für Elektrofachkräfte, Elektroinstallateure, Hersteller von Schaltanlagen und anspruchsvolle Heimwerker, die Wert auf höchste Sicherheit und Langlebigkeit legen.
Überragende Leistung und Anwendungsvielfalt
Die WAGO 2001-1303 Durchgangsklemme repräsentiert die nächste Generation der elektrischen Verbindungstechnik. Im Gegensatz zu herkömmlichen Klemmmethoden, die anfällig für mechanische Ermüdung oder Korrosion sind, bietet die integrierte Federklemme von WAGO eine dauerhaft sichere und vibrationsfeste Verbindung. Dies minimiert das Risiko von Anlagenausfällen und gewährleistet eine konstante elektrische Leitfähigkeit über die gesamte Lebensdauer. Ihre Vielseitigkeit in Bezug auf den Leiterquerschnitt macht sie zu einer universellen Lösung für eine breite Palette von Anwendungen in der Hausinstallation, im Maschinenbau und in der Industrie.
Innovatives Klemmprinzip für maximale Sicherheit
Die Kernkompetenz der WAGO 2001-1303 liegt in ihrem herausragenden Klemmmechanismus. Dieser ermöglicht ein werkzeugloses, schnelles und sicheres Verbinden von flexiblen und starren Leitern. Die Federkraft sorgt für einen gleichmäßigen Anpressdruck, der auch bei Temperaturschwankungen und Vibrationen konstant bleibt. Dies verhindert Kaltlötstellen und reduziert den Übergangswiderstand, was zu einer erhöhten Energieeffizienz und einer geringeren Wärmeentwicklung führt.
Vorteile der WAGO 2001-1303 im Überblick
- Werkzeuglose Montage: Schnelles und einfaches Einführen der abisolierten Leiter spart wertvolle Installationszeit und reduziert das Risiko von Montagefehlern.
- Vibrationssichere Verbindungen: Die Federklemmtechnik garantiert eine dauerhafte und zuverlässige Verbindung, selbst unter anspruchsvollen Umgebungsbedingungen.
- Breiter Anschlussbereich: Die Klemme deckt einen Querschnittsbereich von 0,25 mm² bis 1,5 mm² ab, was eine hohe Flexibilität bei der Planung und Ausführung von Elektroinstallationen ermöglicht.
- Reduzierter Verdrahtungsaufwand: Als Durchgangsklemme ermöglicht sie eine Reihenschaltung von Leitern, was den Bedarf an zusätzlichen Klemmstellen reduziert und den Schaltschrank übersichtlicher gestaltet.
- Hohe elektrische Leitfähigkeit: Optimierte Materialwahl und Klemmgeometrie minimieren den Übergangswiderstand und sorgen für effiziente Stromübertragung.
- Kompaktes Design: Die geringen Abmessungen der Klemme ermöglichen eine platzsparende Verdrahtung, auch in beengten Einbausituationen.
- Hohe Zuverlässigkeit und Langlebigkeit: WAGO steht für Qualität und Sicherheit. Diese Klemme ist für den professionellen Einsatz konzipiert und bietet eine lange Lebensdauer.
Technische Spezifikationen und Materialqualitäten
| Eigenschaft | Detail |
|---|---|
| Produkttyp | Durchgangsklemme |
| Hersteller-Teilenummer | 2001-1303 |
| Anzahl der Leiter | 3 |
| Anschlussbereich (Leiterquerschnitt) | 0,25 mm² – 1,5 mm² (flexibel und starr) |
| Anschlussart | Federklemme |
| Nennspannung | 400 V |
| Nennstrom | 17,5 A |
| Gehäusematerial | Hochleistungskunststoff (Flammwidrigkeit gemäß UL 94 V-0), UV-beständig |
| Leiteranschlussmaterial | Kupferlegierung, vernickelt für optimierte Leitfähigkeit und Korrosionsbeständigkeit |
| Einsatztemperatur | -60 °C bis +85 °C |
| Farbe | Grau (passend zu Standard-Installationstönen) |
| Zertifizierungen | CE, UL, VDE (entsprechend relevanter Normen für elektrische Verbindungen) |
Präzision in der Verdrahtung – Das Herzstück Ihrer Anlage
Die WAGO 2001-1303 ist nicht einfach nur eine Klemme, sie ist ein präzises Bauteil, das die Integrität Ihrer elektrischen Systeme gewährleistet. Die Auswahl der Materialien ist entscheidend für die Leistungsfähigkeit und Langlebigkeit. Der verwendete Hochleistungskunststoff ist nicht nur extrem robust und widerstandsfähig gegenüber Umwelteinflüssen, sondern auch flammwidrig nach UL 94 V-0. Dies ist ein kritischer Sicherheitsaspekt, der im Brandfall die Ausbreitung von Flammen verhindert. Die vernickelte Kupferlegierung der Anschlusskontakte garantiert eine exzellente elektrische Leitfähigkeit und schützt effektiv vor Oxidation und Korrosion, selbst in feuchten oder aggressiven Umgebungen. Diese sorgfältige Materialauswahl resultiert in einer Verbindung, die über Jahre hinweg stabil und verlustfrei bleibt. Die durchdachte Konstruktion ermöglicht eine einfache Handhabung und passt sich nahtlos in bestehende Verdrahtungssysteme ein, ohne zusätzliche Komplexität zu erzeugen.
Optimale Einsatzgebiete für die WAGO 2001-1303
Die WAGO 2001-1303 Durchgangsklemme eignet sich hervorragend für eine Vielzahl von Anwendungen, bei denen eine schnelle, sichere und platzsparende Verdrahtung gefragt ist:
- Elektroinstallationen in Gebäuden: Verbindung von Leuchten, Steckdosen, Schaltern und anderen Verbrauchern.
- Schaltschrankbau: Reihenschaltung von Steuer-, Signal- und Stromversorgungskabeln.
- Maschinen- und Anlagenbau: Verdrahtung von Motoren, Sensoren und Steuergeräten.
- Beleuchtungstechnik: Flexible Verbindungen in komplexen Lichtinstallationen.
- Prototypenbau und Entwicklung: Schnelles und zuverlässiges Prototyping von Schaltungen.
- Reparaturen und Wartung: Einfacher Austausch und Anschluss von Komponenten.
FAQ – Häufig gestellte Fragen zu WAGO 2001-1303 – Durchgangsklemme, 3-Leiter, Ø 0,25 – 1,5 mm
Welche Leiterarten können mit der WAGO 2001-1303 verbunden werden?
Die WAGO 2001-1303 Durchgangsklemme ist für die Verbindung von sowohl flexiblen als auch starren Leitern mit einem Querschnittsbereich von 0,25 mm² bis 1,5 mm² ausgelegt. Dies gewährleistet eine hohe Flexibilität bei der Auswahl der zu verbindenden Kabel.
Ist die Installation der WAGO 2001-1303 kompliziert?
Nein, die Installation ist bewusst einfach gehalten. Die Leiter werden einfach nach dem Abisolieren in die Klemmöffnung eingeführt. Dank des federbasierten Klemmprinzips ist kein Werkzeug erforderlich, was die Montagezeit erheblich verkürzt und das Risiko von Beschädigungen der Leiter minimiert.
Wie wird die Sicherheit der Verbindung durch die WAGO 2001-1303 gewährleistet?
Die Sicherheit wird durch die innovative Federklemmentechnologie gewährleistet. Diese sorgt für einen konstanten und sicheren Anpressdruck der Leiter, der auch unter Vibrationen und Temperaturschwankungen stabil bleibt. Das Gehäusematerial ist zudem flammwidrig, was im Brandfall die Sicherheit erhöht.
Kann die Klemme auch in Umgebungen mit hoher Luftfeuchtigkeit eingesetzt werden?
Ja, die WAGO 2001-1303 ist für den Einsatz in einem weiten Temperaturbereich von -60 °C bis +85 °C konzipiert. Die verwendeten Materialien, insbesondere die vernickelte Kupferlegierung der Kontakte, sind korrosionsbeständig und bieten auch in feuchten Umgebungen eine zuverlässige Verbindung.
Wie unterscheidet sich die WAGO 2001-1303 von herkömmlichen Schraubklemmen?
Der Hauptunterschied liegt im Klemmmechanismus. Während Schraubklemmen auf mechanischen Druck durch eine Schraube angewiesen sind, der im Laufe der Zeit nachlassen kann, nutzt die WAGO Klemme eine Federkraft. Diese Federkraft ist dynamisch und passt sich leichten Materialverformungen an, was eine dauerhaft sichere und vibrationsfeste Verbindung gewährleistet, die bei Schraubklemmen oft nicht erreicht wird.
Was bedeutet die Bezeichnung „Durchgangsklemme“?
Eine Durchgangsklemme dient dazu, einen oder mehrere Leiter, die von einer Seite des elektrischen Geräts zur anderen geführt werden, sicher miteinander zu verbinden. In diesem Fall können drei Leiter durch die Klemme geführt und miteinander verbunden werden, was eine einfache und saubere Reihenschaltung ermöglicht.
Welche Vorteile bietet die Verwendung von WAGO Klemmen im Vergleich zu Lötverbindungen?
WAGO Klemmen bieten den Vorteil einer schnellen, werkzeuglosen Montage und einer einfachen Demontage. Sie sind zudem weniger temperaturempfindlich während der Installation und bieten eine konsistente und zuverlässige Verbindung über die Zeit, was bei Lötverbindungen eine gewisse Expertise erfordert und bei Vibrationen zu Materialermüdung führen kann.
