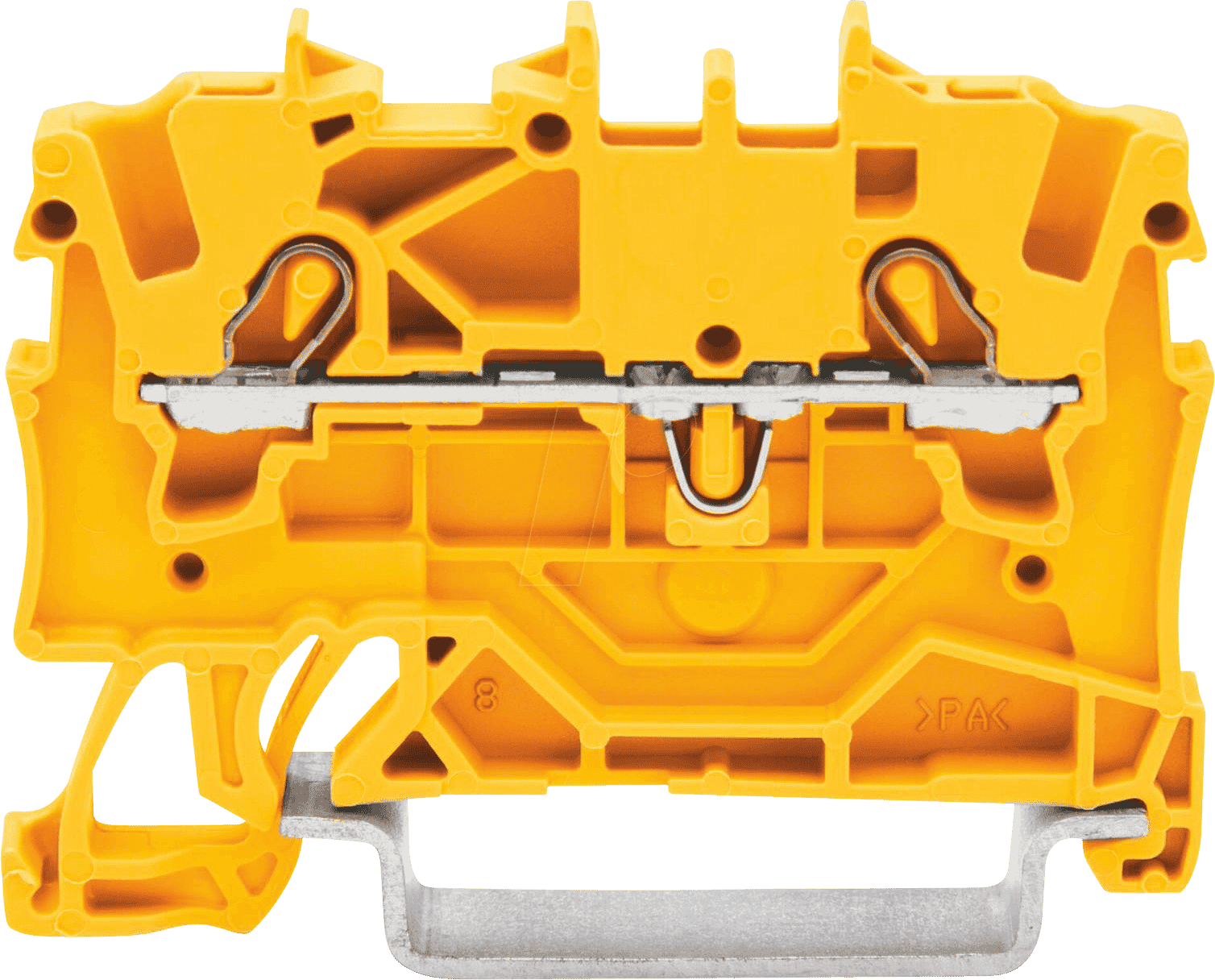

Maximale Anschlussflexibilität und Sicherheit: Die WAGO 2001-1206 Durchgangsklemme
Sind Sie auf der Suche nach einer zuverlässigen und effizienten Lösung für die Verdrahtung in beengten Räumen oder bei der Reparatur von Geräten, wo präzise und sichere Verbindungen unerlässlich sind? Die WAGO 2001-1206 Durchgangsklemme ist die Antwort für Elektrofachkräfte, Heimwerker und technische Anwender, die höchste Ansprüche an Anschlussqualität und Zeitersparnis stellen. Diese Klemme vereinfacht die elektrische Verbindung von Leitern im Bereich von 0,25 mm² bis 1,5 mm², bietet eine stabile und dauerhafte Verbindung und ist speziell für die Durchgangsverdrahtung konzipiert.
WAGO 2001-1206: Die überlegene Wahl für professionelle Verbindungen
Im Gegensatz zu herkömmlichen Verbindungsmethoden, die oft Schraubverbindungen erfordern, welche sich mit der Zeit lockern können oder aufwendige Isolationsarbeiten bedürfen, setzt die WAGO 2001-1206 auf die bewährte WAGO Klemmentechnologie. Diese ermöglicht nicht nur eine werkzeuglose und somit extrem schnelle Montage, sondern garantiert auch eine dauerhaft sichere und vibrationsfeste Verbindung. Die integrierte Zugentlastung schützt die Anschlüsse zusätzlich vor mechanischer Belastung, was die Lebensdauer Ihrer Installationen signifikant erhöht.
Hauptvorteile der WAGO 2001-1206 Durchgangsklemme
- Schnelle und Werkzeuglose Montage: Kein Abisolieren oder Verschrauben mehr. Einfach Leiter einstecken und die Verbindung ist hergestellt – spart wertvolle Zeit bei Installation und Wartung.
- Universelle Leiteranbindung: Kompatibel mit massiven und mehrdrähtigen Leitern von 0,25 mm² bis 1,5 mm², was eine breite Palette von Anwendungen abdeckt.
- Sichere und Dauerhafte Verbindungen: Die federbasierte Klemmtechnik sorgt für konstanten Anpressdruck und verhindert ein Lockern der Verbindungen, auch unter Vibrationseinfluss.
- Kompaktes Design: Die geringe Baugröße ermöglicht den Einsatz auch dort, wo Platz Mangelware ist, wie z.B. in Anschlussdosen oder bei der Reparatur von Elektrogeräten.
- Hohe Zuverlässigkeit und Langlebigkeit: Gefertigt aus hochwertigen Materialien, die für ihre Robustheit und Beständigkeit gegen Umwelteinflüsse bekannt sind.
- Einfache Fehlersuche und Erweiterung: Durch die offene Klemmstelle können Leiter einfach auf ihre korrekte Verbindung geprüft und bei Bedarf durch einfaches Aufklappen der Klemme getrennt oder weitere Leiter hinzugefügt werden.
Technische Spezifikationen und Qualitätsmerkmale
Die WAGO 2001-1206 ist ein Paradebeispiel für durchdachte Ingenieurskunst im Bereich der elektrischen Verbindungs- und Installationstechnik. Ihre Konstruktion ist auf maximale Effizienz, Sicherheit und Benutzerfreundlichkeit ausgelegt.
| Merkmal | Spezifikation / Vorteil |
|---|---|
| Produkttyp | Durchgangsklemme, 2-Leiter |
| Leiterquerschnitt (min.) | 0,25 mm² (AWG 24) |
| Leiterquerschnitt (max.) | 1,5 mm² (AWG 16) |
| Anzahl der Anschlüsse | 2 |
| Nennspannung | 400 V |
| Nennstrom | 15 A |
| Gehäusematerial | Hochtemperaturfester, flammwidriger Kunststoff (Polyamid 6.6) |
| Federkontakte | Kupferlegierung, vernickelt |
| Isolationsmaterial | Extrem widerstandsfähiger und alterungsbeständiger Kunststoff, der auch bei hoher Beanspruchung seine elektrischen und mechanischen Eigenschaften behält. |
| Einsatztemperatur (Dauerbetrieb) | Bis zu 105 °C, was eine hohe Betriebssicherheit auch unter erhöhten Temperaturbedingungen gewährleistet. |
| Montageart | Direkte Anbindung ohne Werkzeug, durch einfaches Stecken der abisolierten Leiter in die Klemmöffnung. |
| Umweltbeständigkeit | Resistent gegenüber Feuchtigkeit, Staub und chemischen Einflüssen im typischen Anwendungsbereich von Elektroinstallationen. |
| Sicherheitstechnische Zulassungen | Erfüllt internationale Normen wie VDE, UL, CSA und IEC, was höchste Sicherheit und Konformität garantiert. |
| Wartungsfreiheit | Keine Nachkontrolle von Schraubverbindungen erforderlich, da die Federkraft dauerhaft konstant bleibt. |
Anwendungsbereiche der WAGO 2001-1206
Die WAGO 2001-1206 Durchgangsklemme ist ein universelles Verbindungselement, das in einer Vielzahl von Szenarien Anwendung findet, wo eine sichere und effiziente elektrische Verbindung gefragt ist:
- Installationstechnik: Perfekt für die Verdrahtung in Schalterdosen, Verteilerkästen und bei der Verlegung von Kabeln in Gebäuden. Die Durchgangsklemme ermöglicht das einfache Durchschleifen von Leitungen.
- Geräteanschluss: Ideal für den Anschluss von Geräten und Maschinen, bei denen eine schnelle und zuverlässige Verbindung der Stromversorgung erforderlich ist, insbesondere bei Reparaturen oder im Rahmen von Wartungsarbeiten.
- Schaltschrankbau: Die kompakte Bauform und die hohe Verdrahtungsdichte machen die Klemme zu einer ausgezeichneten Wahl für den Einsatz in engen Schaltschrankumgebungen.
- Automobilindustrie und Fahrzeugbau: Aufgrund ihrer Vibrationsfestigkeit und Robustheit eignet sie sich hervorragend für den Einsatz in mobilen Anwendungen.
- Prototypenbau und Modellbau: Die einfache Handhabung und die Möglichkeit, Verbindungen schnell zu ändern, machen sie zu einem wertvollen Werkzeug für Entwickler und Bastler.
- Beleuchtungstechnik: Schnelle und sichere Anbindung von Leuchten, Netzteilen und anderen Komponenten im Bereich der Lichtinstallation.
FAQ – Häufig gestellte Fragen zu WAGO 2001-1206 – Durchgangsklemme, 2-Leiter, Ø 0,25 – 1,5 mm
Kann ich mit der WAGO 2001-1206 auch Litzen (mehrdrähtige Leiter) anschließen?
Ja, die WAGO 2001-1206 ist explizit für den Anschluss von massiven und mehrdrähtigen (flexiblen) Leitern im angegebenen Querschnittsbereich von 0,25 mm² bis 1,5 mm² ausgelegt. Die Federklemmtechnik greift sicher auf die einzelnen Drähte der Litze.
Benötige ich spezielles Werkzeug, um die WAGO 2001-1206 zu verwenden?
Nein, das ist einer der größten Vorteile der WAGO Klemmen. Die Montage ist werkzeuglos. Sie müssen lediglich die Leitung auf die erforderliche Länge abisolieren und dann fest in die entsprechende Öffnung stecken, bis sie spürbar einrastet.
Wie stelle ich sicher, dass die Verbindung wirklich sicher ist?
Die WAGO Klemmen verwenden eine bewährte Federklemmen-Technologie. Die Feder übt einen konstanten Anpressdruck auf den Leiter aus, was eine sichere und vibrationsfeste Verbindung gewährleistet, die sich auch nach langer Zeit nicht lockert. Die durchdachte Konstruktion der Klemmstelle sorgt für optimalen Kontakt.
Welche maximale Strombelastbarkeit hat die WAGO 2001-1206?
Die WAGO 2001-1206 Durchgangsklemme ist für eine Nennspannung von 400 V und einen Nennstrom von bis zu 15 Ampere ausgelegt. Es ist jedoch stets darauf zu achten, dass die angeschlossenen Leitungen für diesen Strom ausgelegt sind.
Kann ich die WAGO 2001-1206 auch in feuchten Umgebungen einsetzen?
Die Klemme ist aus hochwertigen, isolierenden Kunststoffen gefertigt und die Kontakte sind korrosionsbeständig. Für den Einsatz in Umgebungen mit hoher Luftfeuchtigkeit oder direktem Wasserkontakt empfehlen wir jedoch stets die Einhaltung der entsprechenden Installationsvorschriften und den Einsatz geeigneter Schutzmaßnahmen (z.B. IP-geschützte Gehäuse).
Wie gehe ich vor, wenn ich eine Verbindung wieder lösen möchte?
Um eine Verbindung zu lösen, benötigen Sie in der Regel ein geeignetes Werkzeug (oft ein kleiner Schraubendreher oder ein spezielles Demontagewerkzeug, je nach Klemmentyp und Serie). Bei der 2001er Serie ist die Lösung meist durch leichtes Verdrehen und Ziehen des Leiters oder mittels eines separaten Entriegelungshebel (falls vorhanden, je nach exakter Ausführung der 2001 Serie) möglich. Wenden Sie keine übermäßige Gewalt an.
Wo liegen die Vorteile gegenüber einer Schraubklemme?
Die Hauptvorteile liegen in der deutlich schnelleren und werkzeuglosen Montage, der konstant sicheren Verbindung ohne Nachziehen, der höheren Vibrationsfestigkeit und dem kompakteren Aufbau. Dies reduziert Installationsfehler und spart erhebliche Zeit bei der Arbeit.
