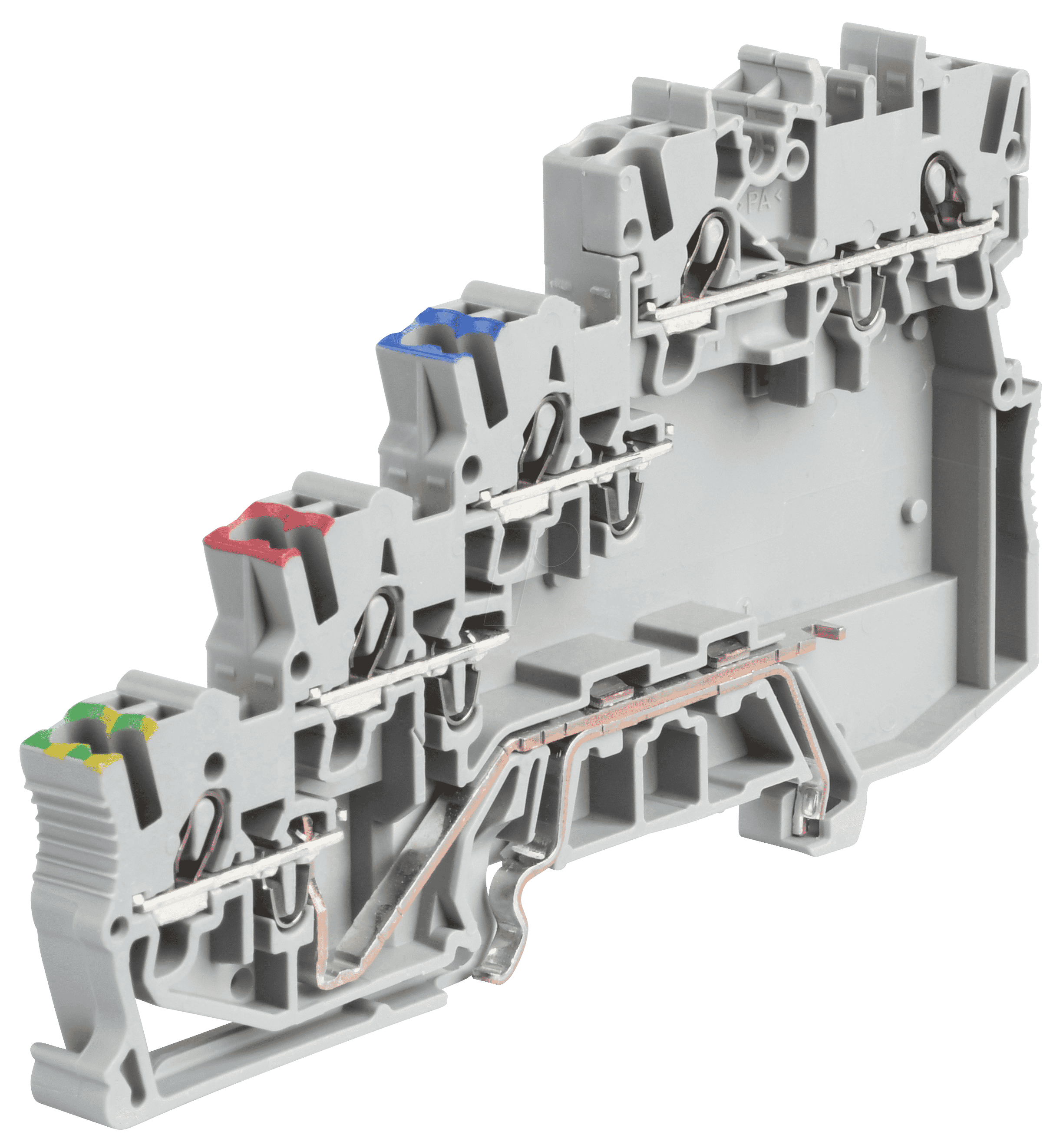

WAGO 2000-5417 – Initiatorenklemmen: Maximale Effizienz und Sicherheit für Ihre Anlagen
Wenn es um die zuverlässige und effiziente Verbindung von Sensoren, Aktoren und Steuerungen geht, stehen Sie oft vor der Herausforderung, eine sichere und zeitsparende Lösung zu finden. Die WAGO 2000-5417 Initiatorenklemmen mit 4 Leitern und einer Anschlussmöglichkeit für Kabel mit einem Durchmesser von bis zu 1,5 mm sind die Antwort für professionelle Elektriker und Anlagenbauer, die höchste Ansprüche an Konnektivität und Betriebssicherheit stellen.
Die Überlegenheit der WAGO 2000-5417 Initiatorenklemme
Im Vergleich zu traditionellen Verdrahtungslösungen, die oft zeitaufwendig sind und eine erhöhte Fehleranfälligkeit aufweisen, bietet die WAGO 2000-5417 Initiatorenklemme eine signifikante Steigerung der Effizienz. Durch das bewährte CAGE CLAMP®-Anschlusssystem von WAGO entfällt das aufwendige Verschrauben einzelner Adern. Dies reduziert nicht nur die Installationszeit erheblich, sondern minimiert auch das Risiko von lockeren Verbindungen und daraus resultierenden Ausfällen. Die kompakte Bauform ermöglicht zudem eine platzsparende Montage in Schaltschränken, was gerade bei dicht belegten Verteilerkästen von unschätzbarem Wert ist. Die robuste Konstruktion und die hochwertigen Materialien gewährleisten eine langlebige und zuverlässige Leistung, selbst unter anspruchsvollen Umgebungsbedingungen.
Anwendungsbereiche und technische Vorteile
Die WAGO 2000-5417 Initiatorenklemmen sind speziell für den Einsatz in der Automatisierungstechnik konzipiert. Sie eignen sich hervorragend für die Verdrahtung von:
- Sensoren: Ob induktive, kapazitive oder optische Sensoren – die Klemme bietet eine stabile und sichere Verbindung für die Signalübertragung.
- Aktoren: Ventile, Schaltschütze und andere Stellglieder können mit der 2000-5417 zuverlässig an die Steuerung angeschlossen werden.
- Steuerungssysteme: Die Klemme dient als zentrale Verteilstelle für die Signaleingänge und -ausgänge von speicherprogrammierbaren Steuerungen (SPS).
- Feldbussysteme: In Verbindung mit geeigneten Modulen können Signale von Feldbussystemen einfach und effizient auf die Initiatorenklemmen geführt werden.
Die 4-Leiter-Konfiguration ermöglicht die gleichzeitige Anbindung von Pluspol, Minuspol, Signal und Masse oder alternativ die Aufteilung auf zwei unabhängige Signalleitungen, was eine hohe Flexibilität im Schaltungsdesign bietet. Die maximale Leiteraufnahme von 1,5 mm² pro Klemme ist ideal für die typischen Querschnitte von Sensor- und Aktorkabeln in der Automatisierung.
Die Konstruktion für maximale Zuverlässigkeit
Die Auswahl der richtigen Materialien und die durchdachte Konstruktion sind entscheidend für die Langlebigkeit und Sicherheit elektrischer Komponenten. Die WAGO 2000-5417 Initiatorenklemmen zeichnen sich durch folgende Merkmale aus:
- Gehäusematerial: Gefertigt aus flammhemmendem und stoßfestem Polyamid (PA), das auch bei erhöhten Temperaturen seine Formstabilität bewahrt und höchste Sicherheitsstandards erfüllt. Dieses Material bietet exzellente elektrische Isolationseigenschaften und ist resistent gegenüber vielen Chemikalien.
- Leiteraufnahme: Das integrierte CAGE CLAMP®-Federkraftklemmsystem gewährleistet eine dauerhaft sichere und vibrationsfeste Verbindung, unabhängig von Vibrationen oder Temperaturwechseln. Dies eliminiert die Notwendigkeit regelmäßiger Nachkontrollen, wie sie bei Schraubklemmen oft erforderlich sind.
- Kontaktmaterial: Die stromführenden Kontakte bestehen aus einer korrosionsbeständigen Legierung, die eine geringe Übergangswiderstand und damit eine effiziente Stromübertragung sicherstellt.
- Kompakte Bauweise: Das platzsparende Design ermöglicht eine hohe Packungsdichte in Schaltschränken und Verteilern, was Kosten für Gehäuse und Montagefläche reduziert.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Produktbezeichnung | WAGO 2000-5417 – Initiatorenklemmen |
| Leiteranzahl | 4 |
| Maximaler Leiterquerschnitt (massiv/feindrähtig) | 1,5 mm² |
| Anschlussart | CAGE CLAMP® |
| Bemessungsspannung | 300 V |
| Bemessungsstrom | 10 A |
| Gehäusematerial | Flammhemmendes Polyamid (PA) |
| Umgebungstemperatur (Betrieb) | -40 °C bis +85 °C |
| Schutzart (mit passendem Zubehör) | IP20 (in unberührter Umgebung) |
| Farbe | Grau |
| Zertifizierungen | UL, CSA, VDE (typische für WAGO-Produkte, kann je nach spezifischer Ausführung variieren) |
Häufig gestellte Fragen (FAQ) zu WAGO 2000-5417 – Initiatorenklemmen, 4-Leiter, Ø 1,5 mm
Was ist der Hauptvorteil der WAGO 2000-5417 Initiatorenklemme gegenüber herkömmlichen Schraubklemmen?
Der Hauptvorteil liegt in der Zeitersparnis und der erhöhten Zuverlässigkeit durch das CAGE CLAMP®-Anschlusssystem. Es ermöglicht eine werkzeuglose Montage und sorgt für eine dauerhaft vibrationssichere Verbindung, was den Wartungsaufwand reduziert und die Ausfallwahrscheinlichkeit minimiert.
Für welche Art von Anwendungen sind die WAGO 2000-5417 Initiatorenklemmen am besten geeignet?
Diese Klemmen sind ideal für die Signalverdrahtung in der Automatisierungstechnik, insbesondere für den Anschluss von Sensoren (z.B. induktive, kapazitive, optische), Aktoren (z.B. Ventile, Schütze) und für die Verteilung von Signalen im Umfeld von speicherprogrammierbaren Steuerungen (SPS).
Welche maximalen Leiterquerschnitte kann die Klemme aufnehmen?
Die WAGO 2000-5417 Initiatorenklemme kann Leiter mit einem maximalen Querschnitt von bis zu 1,5 mm² aufnehmen. Dies ist ausreichend für die gängigen Kabeltypen in der industriellen Automatisierung.
Ist das Gehäusematerial der Klemme beständig gegen Umwelteinflüsse?
Ja, das Gehäuse besteht aus flammhemmendem und stoßfestem Polyamid (PA). Dieses Material bietet eine hohe Beständigkeit gegenüber mechanischer Beanspruchung und vielen Chemikalien. Es gewährleistet auch eine ausgezeichnete elektrische Isolation.
Wie werden die Leiter sicher in der Klemme befestigt?
Die Befestigung erfolgt über das patentierte CAGE CLAMP®-Federkraftklemmsystem von WAGO. Ein einfaches Einführen des abisolierten Leiters genügt, um eine sichere und dauerhafte Verbindung herzustellen. Zum Lösen des Leiters wird ein handelsüblicher Schraubendreher benötigt.
Bieten die Klemmen Schutz vor Staub und Feuchtigkeit?
Die Klemmen selbst bieten im eingebauten Zustand eine grundlegende Isolation. Für einen Schutz vor Staub und Feuchtigkeit müssen entsprechende Schaltschrankgehäuse und gegebenenfalls zusätzliche Dichtungselemente verwendet werden, um die gewünschte Schutzart (z.B. IP65) zu erreichen.
Kann die WAGO 2000-5417 auch für die Durchgangsverdrahtung verwendet werden?
Nein, die 2000-5417 ist als Initiatorenklemme konzipiert, typischerweise als Sammelpunkt für Signale. Für reine Durchgangsverdrahtungen bietet WAGO andere Klemmenreihen an, die für diesen Zweck optimiert sind.
