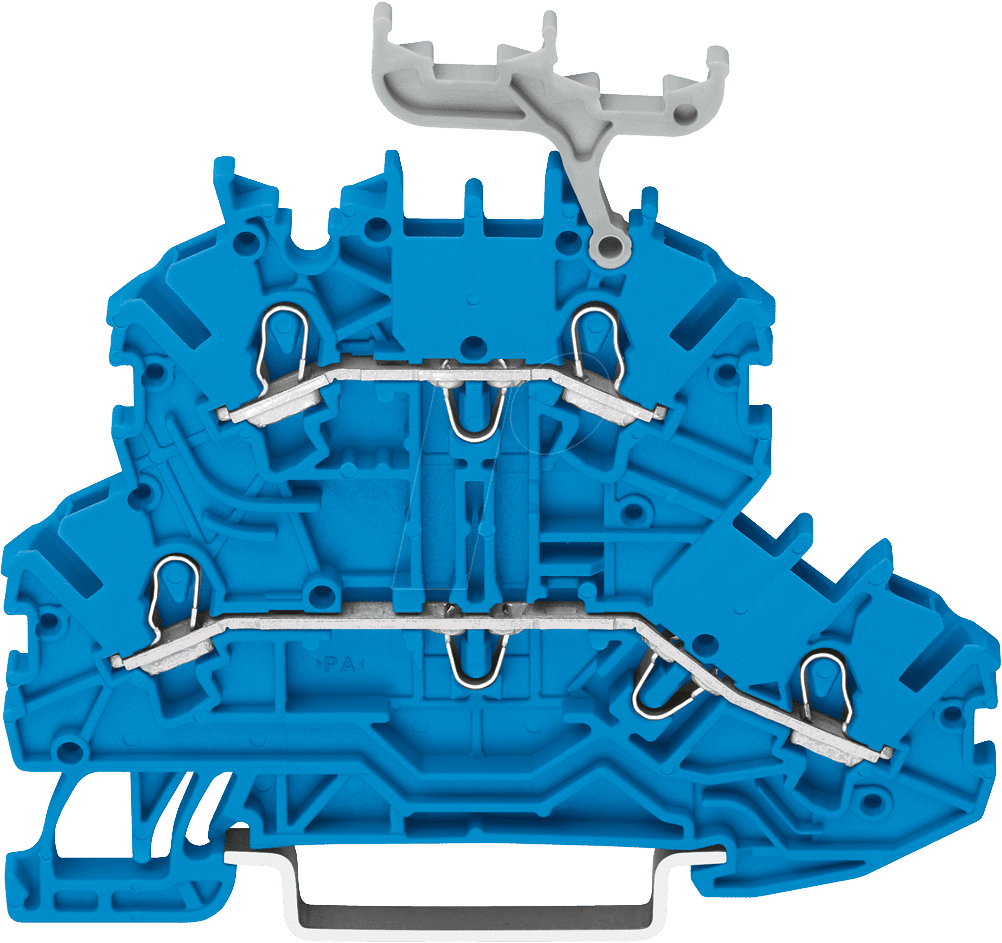

WAGO 2000-2234 Doppelstock-Durchgangsklemme: Präzision und Zuverlässigkeit für Ihre Elektroinstallationen
Sie suchen nach einer zuverlässigen Lösung zur platzsparenden und übersichtlichen Verdrahtung in engen Schaltschränken oder an komplexen Anschlussstellen? Die WAGO 2000-2234 Doppelstock-Durchgangsklemme mit einem Anschlussbereich von Ø 0,14 – 1,0 mm² ist die Antwort für Elektrofachkräfte, Anlagenbauer und versierte Heimwerker, die höchste Ansprüche an Sicherheit, Effizienz und Langlebigkeit stellen. Diese Klemme optimiert Ihre Verkabelung durch ihre intelligente Doppelstockbauweise, die doppelte Anschlussmöglichkeiten auf kleinstem Raum bietet, ohne Kompromisse bei der elektrischen Integrität einzugehen.
Vorteile der WAGO 2000-2234 Doppelstock-Durchgangsklemme
Die WAGO 2000-2234 setzt neue Maßstäbe in puncto Anschlussdichte und Flexibilität. Im Vergleich zu herkömmlichen Reihenklemmen oder einzelnen Durchgangsklemmen ermöglicht die Doppelstockkonstruktion eine signifikante Reduzierung des benötigten Bauraums, was insbesondere bei der Planung kompakter Verteilungen und Steuerungen von entscheidendem Vorteil ist. Die bewährte WAGO Koppel-Technologie sorgt für eine werkzeuglose und sichere Leiterverbindung, die Vibrationen standhält und dauerhaft korrosionsfrei bleibt. Dies minimiert Wartungsaufwand und erhöht die Betriebssicherheit Ihrer Anlagen nachhaltig.
- Platzersparnis: Doppelte Anschlusskapazität pro Klemme reduziert den Platzbedarf im Schaltschrank erheblich.
- Übersichtliche Verdrahtung: Die klare Trennung der Anschlussebenen ermöglicht eine strukturierte und leicht nachvollziehbare Installation.
- Werkzeuglose Anschluss: Die Push-in CAGE CLAMP® Anschlusstechnik von WAGO ermöglicht schnelles, sicheres und einfaches Abisolieren und Stecken von Leitern.
- Hohe Zuverlässigkeit: Die Koppel-Technologie garantiert eine dauerhaft vibrationssichere und elektrische Verbindung.
- Breiter Anwendungsbereich: Geeignet für massive und flexible Leiter im definierten Querschnittsbereich.
- Standardkonformität: Erfüllt die relevanten Normen und Vorschriften für elektrische Verbindungen.
- Einfache Erweiterbarkeit: Ermöglicht flexible Anpassungen und Erweiterungen Ihrer Installationen.
Technische Spezifikationen im Detail
Die WAGO 2000-2234 Doppelstock-Durchgangsklemme ist konzipiert für anspruchsvolle elektrische Verbindungen und überzeugt durch ihre robuste Bauweise und präzise Fertigung. Die Klemme unterstützt einen Leiterquerschnittsbereich von 0,14 bis 1,0 mm² sowohl für massive als auch für feindrähtige Leiter mit Aderendhülse. Dies deckt eine breite Palette von Anwendungen ab, von der Signalverdrahtung bis hin zu kleineren Leistungsverbindungen. Die Nennspannung und der Nennstrom sind auf die Anforderungen typischer Anwendungen in der Gebäudeautomation, im Schaltschrankbau und in der industriellen Installation ausgelegt.
Konstruktionsmerkmale und Materialqualität
Die WAGO 2000-2234 zeichnet sich durch eine intelligente und funktionale Konstruktion aus, die auf Langlebigkeit und einfache Handhabung ausgelegt ist. Das Gehäusematerial besteht aus flammhemmendem Polyamid (PA 6.6), das auch unter extremen Bedingungen eine hohe mechanische Stabilität und Temperaturbeständigkeit gewährleistet. Die Federkontakte sind aus einer vernickelten Kupferlegierung gefertigt, die eine exzellente elektrische Leitfähigkeit und Korrosionsbeständigkeit sicherstellt. Die farbliche Kennzeichnung der oberen und unteren Reihe kann zur einfachen Identifizierung verschiedener Stromkreise oder Signalleitungen genutzt werden, was die Fehlersuche und Wartung erleichtert.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | WAGO 2000-2234 Doppelstock-Durchgangsklemme |
| Anschlussart | Push-in CAGE CLAMP® (werkzeuglos) |
| Leiterquerschnitt (massiv und flexibel mit Aderendhülse) | 0,14 – 1,0 mm² |
| Anzahl der Anschlussebenen | 2 (Doppelstock) |
| Max. Nennspannung | 400 V |
| Max. Nennstrom | 16 A (abhängig vom Querschnitt und der Umgebungstemperatur) |
| Gehäusematerial | Flammhemmendes Polyamid (PA 6.6) |
| Kontaktmaterial | Vernickelte Kupferlegierung |
| Farbe | Grau (Standard) |
| Umgebungstemperatur (Betrieb) | -40 °C bis +85 °C |
| Schutzart | IP20 (bei fachgerechter Montage) |
Anwendungsbereiche und Einsatzmöglichkeiten
Die WAGO 2000-2234 Doppelstock-Durchgangsklemme ist ein vielseitiges Bauteil, das sich in nahezu jeder elektrischen Installation bewährt. Ihre primären Einsatzgebiete umfassen:
- Schaltschrankbau: Optimale Nutzung von begrenztem Raum zur Verdrahtung von Steuerungs- und Automatisierungskomponenten.
- Gebäudeautomation: Sichere und übersichtliche Anbindung von Sensoren, Aktoren und Bussystemen.
- Verteilerinstallationen: Platzsparende Trennung und Verteilung von Stromkreisen.
- Geräteanschluss: Zuverlässige interne und externe Verdrahtung von Elektrogeräten.
- Modulare Systeme: Flexible Integration in vorkonfektionierte Module für schnelle Montage.
- Verkehrstechnik: Robuste Verbindungen in Signal- und Steuerungssystemen.
- Erneuerbare Energien: Verdrahtung von Wechselrichtern und Überwachungssystemen in Photovoltaikanlagen.
Durch die Möglichkeit, unterschiedliche Leiterquerschnitte und Leiterarten zu verwenden, bietet diese Klemme eine außergewöhnliche Flexibilität für eine Vielzahl von Projekten. Die einfache Montage reduziert die Installationszeit erheblich, was sich direkt in geringeren Projektkosten niederschlägt.
Optimale Verdrahtung mit WAGO Koppel-Technologie
Die Kernkompetenz von WAGO liegt in der Entwicklung innovativer und zuverlässiger Verbindungstechnologien. Die Push-in CAGE CLAMP® Anschlusstechnik der 2000er Serie ermöglicht ein schnelles und müheloses Stecken von isolierten und nicht isolierten Drähten. Ein einfacher Druck genügt, um den Leiter sicher zu fixieren. Dies eliminiert die Notwendigkeit von Werkzeugen wie Schraubendrehern, die bei herkömmlichen Klemmen erforderlich sind und ein erhöhtes Risiko für falsche Anzugsmomente bergen. Die federgelagerte Verbindung sorgt für einen konstanten Anpressdruck, der auch bei Temperaturschwankungen und Vibrationen eine sichere und dauerhafte elektrische Verbindung gewährleistet. Dies schützt vor Kaltanschlüssen und erhöht die Lebensdauer der gesamten Installation.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu WAGO 2000-2234 – Doppelstock-Durchgangsklemme, Ø 0,14 – 1,0 mm
Welche Arten von Leitern können mit der WAGO 2000-2234 Klemme verbunden werden?
Die WAGO 2000-2234 Doppelstock-Durchgangsklemme ist für die Aufnahme von massiven und flexiblen Leitern mit einem Querschnitt von 0,14 mm² bis 1,0 mm² konzipiert. Bei flexiblen Leitern wird die Verwendung einer passenden Aderendhülse empfohlen, um eine sichere und zuverlässige Verbindung zu gewährleisten.
Ist die Klemme für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die WAGO 2000-2234 ist für allgemeine elektrische Installationen konzipiert und verfügt über die Schutzart IP20. Sie ist nicht speziell für den Einsatz in explosionsgefährdeten Bereichen (ATEX) zugelassen. Für solche Anwendungen sind spezielle ATEX-zertifizierte Komponenten erforderlich.
Wie wird die Klemme montiert?
Die Montage erfolgt standardmäßig auf einer Hutschiene (35 mm x 7,5 mm). Die Klemme wird einfach auf die Schiene gesteckt und rastet sicher ein. Die Leiter werden werkzeuglos durch einfaches Eindrücken in die entsprechenden Anschlüsse verbunden.
Kann die Klemme mit anderen WAGO Klemmen kombiniert werden?
Ja, die WAGO 2000-2234 ist Teil des WAGO 2000 Serie Sortiments und kann problemlos mit anderen Klemmen dieser Serie kombiniert werden, um individuelle Verdrahtungslösungen zu realisieren. Dies ermöglicht eine hohe Flexibilität und Modularität.
Was ist der Vorteil der Doppelstockbauweise?
Die Doppelstockbauweise ermöglicht es, zwei Anschlussmöglichkeiten übereinander anzuordnen. Dies verdoppelt die Anschlusskapazität pro Klemme im Vergleich zu einer einzelnen Durchgangsklemme und führt zu einer erheblichen Platzersparnis im Schaltschrank oder Verteiler.
Wie wird die elektrische Verbindung gelöst?
Um einen Leiter aus der Klemme zu lösen, wird in der Regel ein handelsüblicher, flacher Schraubendreher (mit passender Größe, oft als „Adapter“ bezeichnet) in die vorgesehene Öffnung an der Seite der Klemme eingeführt und der Hebelmechanismus ausgelöst. Dies gibt den Leiter frei.
Welche Lebensdauer kann man von der WAGO 2000-2234 erwarten?
Aufgrund der hochwertigen Materialien und der bewährten WAGO Koppel-Technologie bieten diese Klemmen eine extrem lange Lebensdauer und sind für den Dauerbetrieb unter den spezifizierten Umgebungsbedingungen ausgelegt. WAGO Produkte sind bekannt für ihre Robustheit und Zuverlässigkeit über viele Jahre hinweg.
