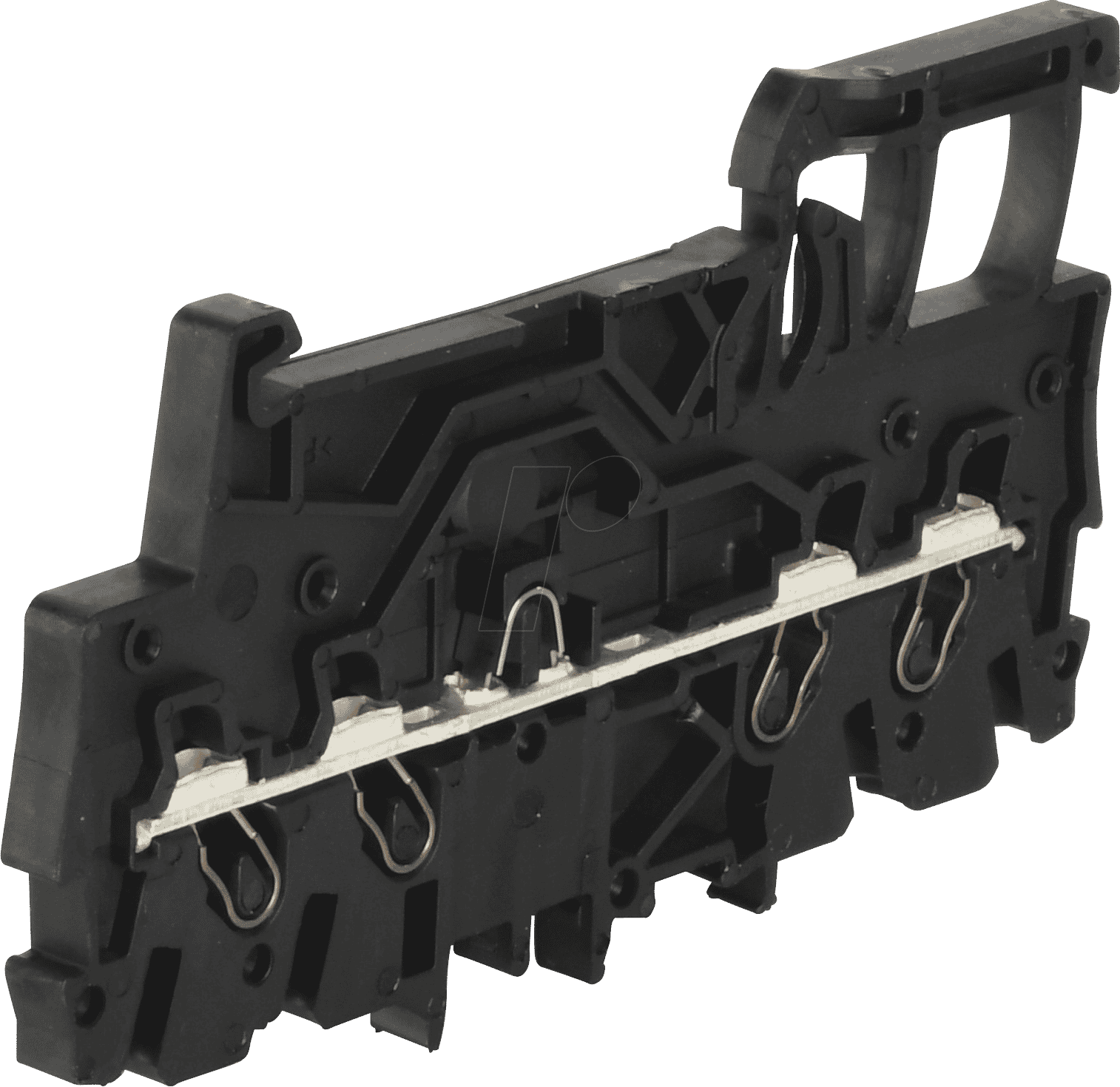

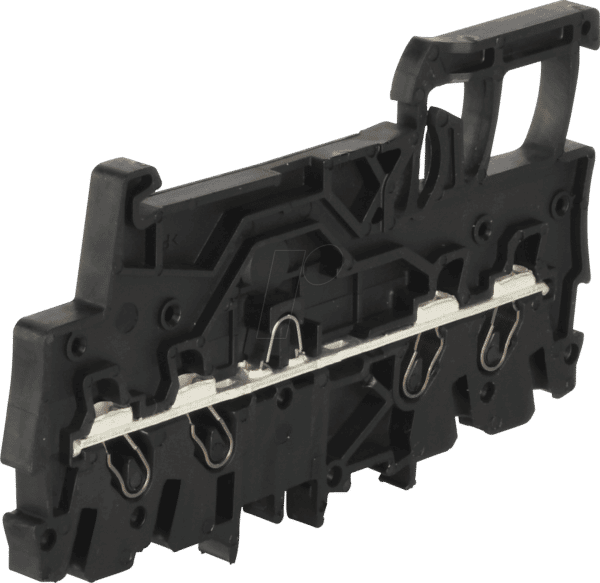

WAGO 2000-1405: Die professionelle Lösung für sichere und effiziente 4-Leiter-Verbindungen
Die WAGO 2000-1405 Durchgangsklemme ist die Antwort für Elektrofachkräfte, Elektroinstallateure und Technikbegeisterte, die eine zuverlässige, schnelle und normgerechte Verbindungslösung für Leiterquerschnitte von 0,14 bis 1,0 mm² suchen. Sie vereinfacht komplexe Verdrahtungsszenarien, minimiert Fehlerquellen und spart signifikant Zeit bei der Installation, was sie zur überlegenen Wahl gegenüber zeitaufwendigen und fehleranfälligen Verbindungsmethoden macht.
Maximale Effizienz und Sicherheit durch intelligente Konstruktion
Die WAGO 2000-1405 ist nicht einfach nur eine Klemme; sie ist ein durchdachtes Bauteil, das auf jahrelanger Erfahrung und innovativer Ingenieurskunst basiert. Der Kern ihrer Überlegenheit liegt in der integrierten Steckklemmtechnologie, die einen werkzeuglosen Anschluss ermöglicht. Dies reduziert nicht nur die Installationszeit drastisch, sondern eliminiert auch das Risiko von mechanischen Beschädigungen durch unsachgemäße Werkzeugeinwirkung. Die integrierte Zugentlastung sorgt für eine dauerhaft sichere und vibrationsbeständige Verbindung, die auch unter anspruchsvollen Bedingungen Bestand hat.
Herausragende Vorteile der WAGO 2000-1405
- Werkzeugloser Anschluss: Reduziert die Installationszeit erheblich und minimiert das Risiko von Beschädigungen.
- Hohe Kontaktsicherheit: Die integrierte Federklemmtechnik garantiert eine dauerhaft zuverlässige elektrische Verbindung, auch bei Vibrationen.
- Vielseitige Anwendungsbereiche: Geeignet für eine breite Palette von Elektroinstallationen in Wohn-, Gewerbe- und Industriebereichen.
- Kompakte Bauweise: Spart wertvollen Platz in Verteilerdosen und Schaltschränken.
- Fehlervermeidung: Klare Strukturierung und einfache Handhabung minimieren Verdrahtungsfehler.
- Wiederholgenauigkeit: Ermöglicht ein problemloses Öffnen und Wiederanschließen der Leiter, falls Änderungen erforderlich sind.
- Normenkonformität: Erfüllt höchste Sicherheitsstandards und ist für den professionellen Einsatz zugelassen.
Detaillierte Produktmerkmale der WAGO 2000-1405
| Merkmal | Beschreibung / Wert |
|---|---|
| Produkttyp | Durchgangsklemme |
| Anschlussart | Federklemme (Cage Clamp® S) |
| Leiterquerschnittsbereich (flexibel, mit Aderendhülse) | 0,14 … 1,0 mm² |
| Leiterquerschnittsbereich (starr) | 0,14 … 1,0 mm² |
| Anzahl der Leiter | 4 |
| Bemessungsspannung (EN) | 400 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom | 16 A |
| Isolationsmaterial | Polycarbonat (PC); schwer entflammbar |
| Umgebungstemperatur (Dauerbetrieb) | bis +85 °C |
| Farbe | Grau (ähnlich RAL 7035) |
| Schutzart | IP20 (bei richtiger Montage und Verwendung) |
| Abmessungen (LxBxH) | Ca. 48,4 mm x 14,8 mm x 15,9 mm (abhängig von der genauen Ausführung und Montageart) |
| Montageart | Schnappbefestigung auf Hutschiene (35 x 7,5 mm) oder direkte Montage mittels Befestigungsadapter |
| Prüfzeichen und Zulassungen | Konformität mit relevanten Normen (z.B. EN 60998-2-1, UL, CSA – spezifische Zulassungen je nach Anwendung und Region prüfen) |
Anwendungsgebiete und Einsatzmöglichkeiten
Die WAGO 2000-1405 Durchgangsklemme findet ihren Einsatz in nahezu jeder elektrischen Installation, wo mehrere Leiter sicher und kompakt zusammengeführt werden müssen. Dies umfasst:
- Schaltschrankbau: Zur Verdrahtung von Steuerungs- und Automatisierungskomponenten.
- Verteilerdosen: Zur Erweiterung oder Reparatur von Stromkreisen.
- Gebäudetechnik: Für die Installation von Beleuchtungssystemen, Steckdosen und Schaltern.
- Industrieautomation: In Maschinensteuerungen und Fertigungslinien für zuverlässige Verbindungen.
- Hausinstallationen: Für die sichere Anbindung von Geräten und Leuchten.
- Erneuerbare Energien: In Photovoltaik- und Energiespeichersystemen, wo eine hohe Zuverlässigkeit gefordert ist.
Die Möglichkeit, sowohl starre als auch flexible Leiter im gleichen Querschnittsbereich anzuschließen, erweitert das Einsatzspektrum erheblich und macht die WAGO 2000-1405 zu einem echten Allrounder in der Elektroinstallation. Ihre robuste Konstruktion aus hochwertigem Isolationsmaterial schützt effektiv vor äußeren Einflüssen und gewährleistet eine lange Lebensdauer auch unter anspruchsvollen Umgebungsbedingungen.
Technische Details und Handhabung
Die Konstruktion der WAGO 2000-1405 basiert auf der bewährten Cage Clamp® S-Technologie. Diese Verbindungstechnik setzt auf eine Feder, die durch einen integrierten Mechanismus auf den Leiter wirkt und so einen konstanten Anpressdruck gewährleistet. Dies verhindert ein Lockern der Verbindung im Laufe der Zeit, was besonders in Bereichen mit Vibrationen von entscheidender Bedeutung ist. Der Anschluss eines Leiters erfolgt denkbar einfach: Der abisolierte Leiter wird direkt in die vorgesehene Öffnung eingeführt, bis er spürbar einrastet. Zum Lösen des Leiters wird ein geeigneter Schraubendreher (z.B. WAGO 210-719) in die Entriegelungsöffnung gesteckt und die Federkraft überwunden. Die Klemme ist für Leiterquerschnitte von 0,14 mm² bis 1,0 mm² ausgelegt, was einen breiten Anwendungsbereich abdeckt und die Notwendigkeit mehrerer verschiedener Klemmentypen reduziert.
Haltbarkeit und Materialgüte
Die WAGO 2000-1405 wird aus hochisolierendem, schwer entflammbarem Polycarbonat gefertigt. Dieses Material zeichnet sich durch seine hohe mechanische Festigkeit, Schlagzähigkeit und thermische Stabilität aus. Es schützt die elektrischen Kontakte zuverlässig und verhindert, dass sich die Klemme unter normalen Betriebsbedingungen verformt oder beschädigt. Die Metallkontakte sind aus korrosionsbeständigen Legierungen gefertigt, um eine dauerhaft geringen Übergangswiderstand zu gewährleisten und somit eine effiziente Stromübertragung sicherzustellen. Die Klemmen sind für eine Betriebstemperatur von bis zu +85 °C ausgelegt, was ihre Robustheit und Zuverlässigkeit unter verschiedenen Umgebungsbedingungen unterstreicht.
FAQ – Häufig gestellte Fragen zu WAGO 2000-1405 – Durchgangsklemme, 4-Leiter, Ø 0,14 – 1,0 mm
Was ist der Hauptvorteil der WAGO 2000-1405 gegenüber herkömmlichen Verbindungsmethoden?
Der Hauptvorteil liegt in der werkzeuglosen und extrem schnellen Installation. Die integrierte Cage Clamp® S-Federklemmtechnologie eliminiert die Notwendigkeit von Schraubwerkzeugen, reduziert die Installationszeit signifikant und minimiert gleichzeitig das Risiko von Anschlussfehlern oder Beschädigungen der Leiter.
Welche Leiterquerschnitte kann ich mit dieser Klemme verwenden?
Die WAGO 2000-1405 ist für Leiterquerschnitte von 0,14 mm² bis 1,0 mm² ausgelegt. Dies gilt sowohl für massive (starre) Leiter als auch für feindrähtige (flexible) Leiter, wenn diese mit einer geeigneten Aderendhülse versehen sind.
Ist die WAGO 2000-1405 für den Einsatz in Feuchträumen oder im Außenbereich geeignet?
Die Klemme selbst hat die Schutzart IP20, was bedeutet, dass sie gegen feste Fremdkörper größer als 12,5 mm geschützt ist, aber nicht gegen Wasser. Für den Einsatz in Feuchträumen oder im Außenbereich sind zusätzliche Schutzmaßnahmen erforderlich, wie z.B. eine geeignete Verteilerdose oder ein Gehäuse, das die geforderte Schutzart erfüllt.
Wie wird ein Leiter sicher in der WAGO 2000-1405 befestigt?
Das Befestigen eines Leiters ist denkbar einfach: Der abisolierte Leiter wird gerade in die dafür vorgesehene Öffnung an der Klemme eingeführt, bis er spürbar einrastet. Die integrierte Federklemmung sorgt für einen sicheren und dauerhaften Kontakt.
Wie löse ich einen Leiter wieder aus der Klemme?
Zum Lösen des Leiters benötigen Sie einen geeigneten Schraubendreher (z.B. einen Schlitz-Schraubendreher mit passender Klingenbreite). Stecken Sie den Schraubendreher in die Entriegelungsöffnung an der Seite der Klemme und drücken Sie ihn sanft hinein, um die Federkraft zu überwinden und den Leiter herauszuziehen.
Welche Vorteile bietet die WAGO 2000-1405 im Hinblick auf die Sicherheit?
Die Klemme bietet hohe Sicherheit durch ihre zuverlässige und vibrationsfeste Verbindung, die das Risiko von Kurzschlüssen oder Brandgefahr durch lockere Verbindungen minimiert. Die Isolationsmaterialien sind schwer entflammbar und die Klemmen sind für die geltenden Normspannungen und -ströme zertifiziert.
Wie viele Leiter kann ich gleichzeitig an dieser Klemme anschließen?
Die WAGO 2000-1405 ist als 4-Leiter-Durchgangsklemme konzipiert, was bedeutet, dass Sie bis zu vier einzelne Leiter mit den spezifizierten Querschnitten gleichzeitig sicher verbinden können.
