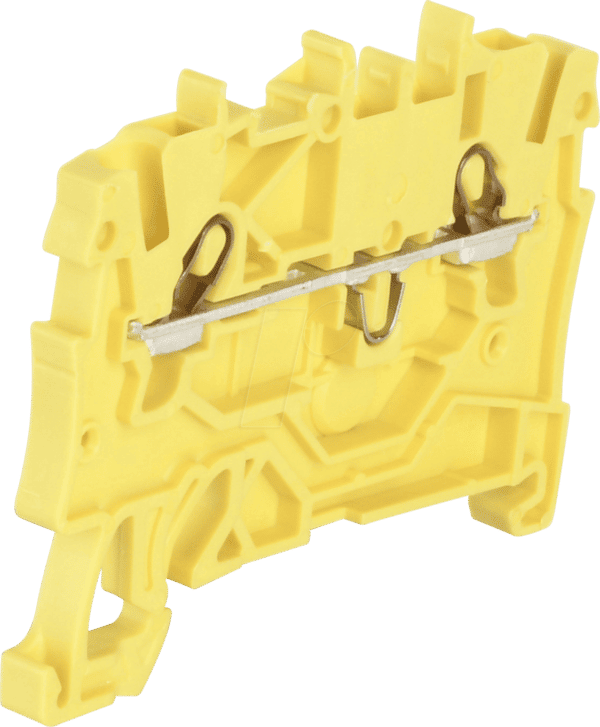

WAGO 2000-1206 – Die intelligente Durchgangsklemme für sichere und effiziente elektrische Verbindungen
Die WAGO 2000-1206 ist die ultimative Lösung für Elektriker, Ingenieure und Heimwerker, die eine zuverlässige und zeitsparende Methode zur Verbindung von ein- oder mehrdrähtigen Leitern im Bereich von 0,14 bis 1,0 mm² suchen. Diese innovative Durchgangsklemme beseitigt die Notwendigkeit von Werkzeugen und bietet eine sichere, isolierte und dauerhafte Verbindung, die höchste Standards in Bezug auf Sicherheit und Funktionalität erfüllt. Ob in der Gebäudeinstallation, im Schaltschrankbau oder in industriellen Anwendungen – die WAGO 2000-1206 vereinfacht den Verdrahtungsprozess und minimiert Fehlerquellen.
Überragende Vorteile der WAGO 2000-1206 Durchgangsklemme
Wenn es um elektrische Verbindungen geht, sind Zuverlässigkeit, Sicherheit und Effizienz von größter Bedeutung. Die WAGO 2000-1206 setzt hier neue Maßstäbe und bietet eine überlegene Alternative zu herkömmlichen Verbindungsmethoden wie Lüsterklemmen oder Lötverbindungen. Die Vorteile sind vielfältig:
- Werkzeuglose Montage: Dank der innovativen CAGE CLAMP®-Anschlusstechnik lassen sich Leiter einfach und schnell durch einfaches Stecken verbinden. Dies spart wertvolle Zeit und reduziert das Risiko von Verdrahtungsfehlern erheblich.
- Hohe Flexibilität bei Leitertypen: Die Klemme ist für eine breite Palette von Leitern geeignet, von feindrähtigen Litzen bis hin zu starren Einzelleitern im Querschnittsbereich von 0,14 bis 1,0 mm². Diese Vielseitigkeit macht sie zu einem universellen Verbindungselement.
- Sichere und dauerhafte Verbindung: Die Federkraft der CAGE CLAMP® sorgt für eine vibrationssichere und druckkraftbeständige Verbindung, die auch unter anspruchsvollen Bedingungen stabil bleibt. Dies eliminiert das Risiko von lockeren Verbindungen und Kurzschlüssen.
- Kompaktes Design: Trotz ihrer Leistungsfähigkeit ist die Klemme äußerst kompakt, was den Einsatz in engen Einbauräumen wie Verteilerdosen oder Schaltschränken ermöglicht.
- Hohe Isolation: Das Gehäuse der Klemme bietet eine ausgezeichnete elektrische Isolation, was die Sicherheit des Benutzers und die Langlebigkeit der Installation gewährleistet.
- Wiederholte Verwendbarkeit: Die Leiter lassen sich bei Bedarf einfach wieder lösen, was die Anpassung und Wartung von elektrischen Anlagen erleichtert.
- Normenkonformität: Die WAGO 2000-1206 erfüllt strenge internationale Normen und Zulassungen, was ihre Einsatztauglichkeit in professionellen Umgebungen bestätigt.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Details |
|---|---|
| Produkttyp | Durchgangsklemme, 2-Leiter |
| Anschlussart | CAGE CLAMP®-Federklemme |
| Anschlussquerschnitt (ein-/mehrdrähtig) | 0,14 mm² – 1,0 mm² |
| Max. Strombelastbarkeit | 16 A (abhängig von Anwendung und Installationsnorm) |
| Max. Spannung | 400 V |
| Gehäusematerial | Flammhemmendes Polyamid (PA) – ausgezeichnete mechanische Stabilität und elektrische Isolation |
| Leiteraufnahme | Sichere Klemmung durch Federkraft, unabhängig von Vibrationen |
| Isolationsklasse | Schutzart IP20 (Berührungsschutz) |
| Betriebstemperatur | -60 °C bis +85 °C |
| Einsatzbereiche | Gebäudeinstallation, Schaltschrankbau, industrielle Automatisierung, Hausgeräteanschluss, Leuchteninstallation |
| Abmessungen (L x B x H) | ca. 20,7 mm x 6,7 mm x 13,7 mm (variiert leicht je nach Ausführung) |
Anwendungsbereiche – Wo die WAGO 2000-1206 glänzt
Die WAGO 2000-1206 Durchgangsklemme ist ein wahres Multitalent und findet aufgrund ihrer Zuverlässigkeit und Flexibilität in einer Vielzahl von elektrischen Installationen Anwendung. Ihre kompakte Bauweise und die einfache Handhabung prädestinieren sie für Bereiche, in denen Platz begrenzt ist und schnelle, sichere Verbindungen erforderlich sind.
- Gebäudeinstallation: Ob in Aufputz- oder Unterputzdosen, bei der Verlegung von Netzwerkkabeln, der Verkabelung von Beleuchtungssystemen oder der nachträglichen Installation von Steckdosen und Schaltern – die WAGO 2000-1206 sorgt für saubere und sichere Verbindungen.
- Schaltschrankbau: In der industriellen Automatisierung und im Steuerungsbau ist eine präzise und zuverlässige Verdrahtung unerlässlich. Die Durchgangsklemme ermöglicht eine platzsparende und übersichtliche Verkabelung von Relais, Schützen, Sensoren und Aktoren.
- Leuchteninstallation: Bei der Installation von Deckenlampen, Wandleuchten oder anderen Beleuchtungssystemen erleichtert die Klemme den Anschluss der Stromzuführung. Dies ist besonders vorteilhaft bei Leuchten mit wenig Platz im Gehäuse.
- Hausgeräteanschluss: Auch bei der Reparatur oder dem Anschluss von Hausgeräten wie Waschmaschinen, Trocknern oder Geschirrspülern kann die WAGO 2000-1206 zum Einsatz kommen, um eine sichere und normgerechte Verbindung der internen Verkabelung herzustellen.
- Modellbau und Hobby: Für anspruchsvolle Modellbauer, die präzise und zuverlässige Verbindungen in ihren Projekten benötigen, bietet die WAGO 2000-1206 eine ideale Lösung, die sich durch ihre einfache Handhabung auszeichnet.
- Reparatur und Wartung: Bei der Fehlerbehebung und Wartung elektrischer Geräte oder Anlagen ermöglicht die Klemme ein schnelles und unkompliziertes Austauschen oder Hinzufügen von Leitern.
FAQ – Häufig gestellte Fragen zu WAGO 2000-1206 – Durchgangsklemme, 2-Leiter, Ø 0,14 – 1,0 mm
Kann ich mit der WAGO 2000-1206 auch zwei unterschiedliche Leiterquerschnitte verbinden?
Ja, die WAGO 2000-1206 ist für Leiterquerschnitte von 0,14 mm² bis 1,0 mm² ausgelegt. Sie können innerhalb dieses Bereichs problemlos auch zwei verschiedene Querschnitte miteinander verbinden, solange beide innerhalb des zulässigen Bereichs liegen und die maximale Strombelastbarkeit nicht überschritten wird.
Welche Arten von Leitern kann ich mit dieser Klemme verwenden?
Die WAGO 2000-1206 ist für die Aufnahme von einadrigen und mehrdrähtigen Litzenleitern geeignet. Der Anschluss von eindrähtigen Leitern erfordert keine Vorbereitung. Bei Litzenleitern wird ebenfalls keine zusätzliche Aderendhülse benötigt, da die CAGE CLAMP®-Anschlusstechnik eine sichere Klemmung gewährleistet.
Ist die WAGO 2000-1206 für den Einsatz in feuchten Umgebungen geeignet?
Die Standardausführung der WAGO 2000-1206 ist mit der Schutzart IP20 klassifiziert und bietet Berührungsschutz. Für Anwendungen in feuchten oder staubigen Umgebungen sollten spezielle Gehäuse oder Klemmen mit höherer Schutzart in Betracht gezogen werden, die für solche Bedingungen ausgelegt sind.
Wie löse ich einen einmal gesteckten Leiter wieder?
Um einen Leiter wieder aus der WAGO 2000-1206 zu lösen, verwenden Sie einen geeigneten Schraubendreher oder ein Werkzeug zum Lösen von Federspannklemmen. Führen Sie das Werkzeug in die entsprechende Öffnung ein, um die Klemmkraft der Feder zu lösen, und ziehen Sie den Leiter dann vorsichtig heraus.
Wie viele Anschlüsse hat die Klemme?
Die WAGO 2000-1206 ist als 2-Leiter-Durchgangsklemme konzipiert. Das bedeutet, sie verfügt über zwei Anschlüsse, die es ermöglichen, zwei Leiter direkt miteinander zu verbinden.
Muss ich die Leiter abisolieren, bevor ich sie in die Klemme stecke?
Ja, die Leiter müssen abisoliert werden, um die richtige Länge für den Anschluss in der Klemme zu gewährleisten. Die benötigte Abisolierlänge entnehmen Sie bitte dem technischen Datenblatt des Herstellers oder den Produktinformationen. Eine falsche Abisolierlänge kann die Klemmung beeinträchtigen.
Welche Zulassungen hat die WAGO 2000-1206?
Die WAGO 2000-1206 verfügt über zahlreiche internationale Zulassungen, darunter VDE, UL, CSA und viele weitere. Diese Zertifizierungen bestätigen die hohe Qualität, Sicherheit und Zuverlässigkeit des Produkts für den weltweiten Einsatz in elektrischen Installationen.
