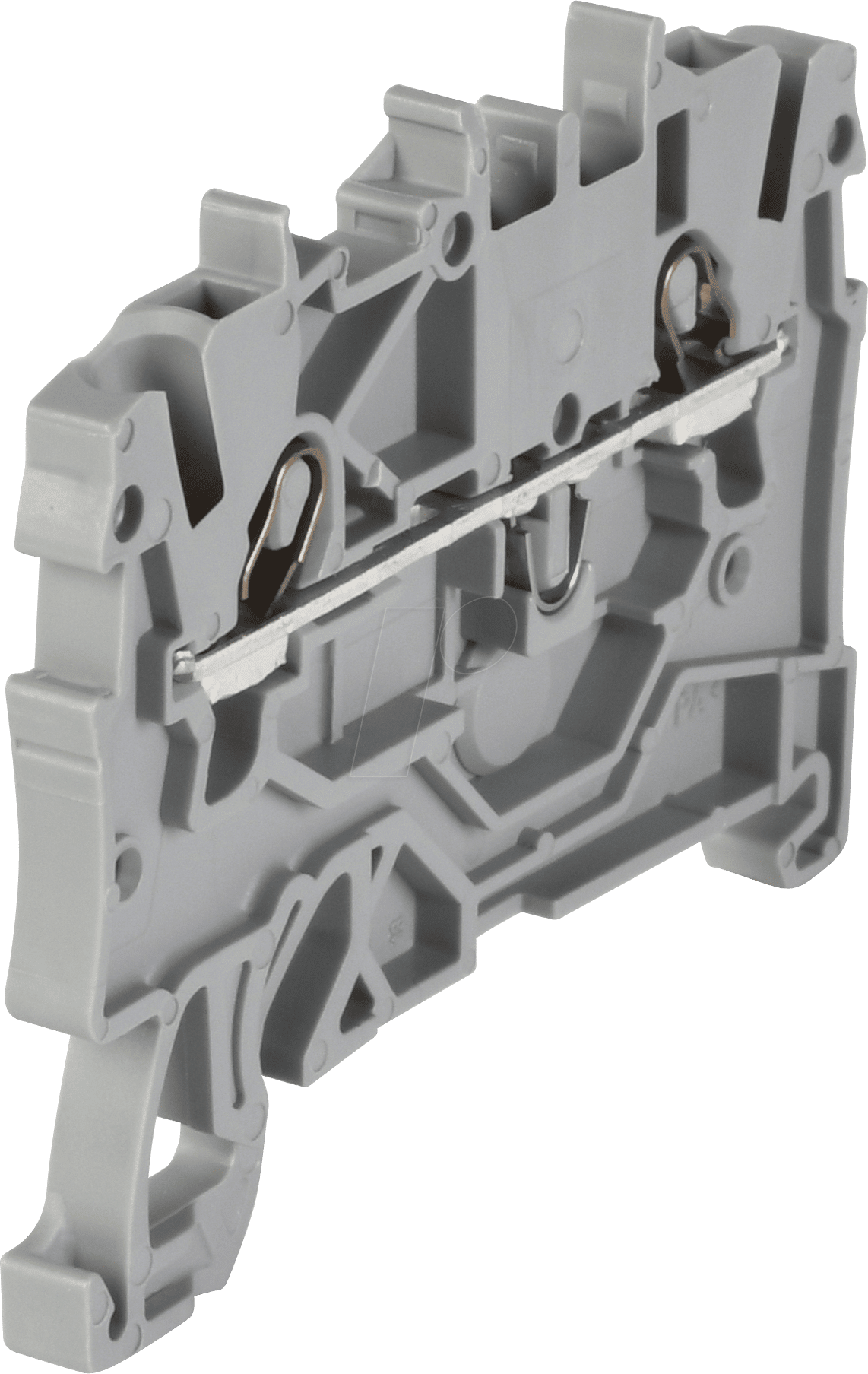

Effiziente und Sichere Verdrahtung mit der WAGO 2000-1201 Durchgangsklemme
Die WAGO 2000-1201 Durchgangsklemme, konzipiert für 2 Leiter mit einem Querschnitt von Ø 0,14 bis 1,0 mm², stellt die optimale Lösung für Elektriker, Elektroinstallateure und versierte Heimwerker dar, die eine zuverlässige, zeitsparende und sichere Verbindung elektrischer Leitungen benötigen. Dieses Produkt eliminiert die Komplexität traditioneller Verbindungsmethoden und minimiert das Risiko von Fehlverdrahtungen, wodurch sich die Installationseffizienz erheblich steigert.
Die überlegene Wahl für professionelle Elektroinstallationen
Herkömmliche Verbindungstechniken wie Lüsterklemmen oder das Verdrillen von Drähten sind nicht nur zeitaufwendig, sondern bergen auch inhärente Risiken wie lockere Verbindungen, Kurzschlüsse oder unzureichende Isolation. Die WAGO 2000-1201 Durchgangsklemme übertrifft diese Standards durch ihre innovative Federklemmentechnologie. Diese patentierte Technologie gewährleistet eine dauerhaft sichere und vibrationsfeste Verbindung, die selbst unter anspruchsvollen Umgebungsbedingungen ihre Integrität bewahrt. Die integrierte Anschlussraumkonstruktion vereinfacht den Verdrahtungsprozess erheblich: Einfach abisolieren, einführen und die Verbindung ist hergestellt. Dies führt zu einer Reduzierung der Installationszeit um bis zu 50% und minimiert gleichzeitig die Fehlerquote, was sie zur bevorzugten Wahl für Projekte macht, bei denen Präzision und Zuverlässigkeit an erster Stelle stehen.
Innovative Technologie für maximale Sicherheit und Effizienz
Die Kernkompetenz der WAGO 2000-1201 liegt in ihrer robusten Konstruktion und der fortschrittlichen Klemmtechnik. Jede Klemme ist darauf ausgelegt, eine optimale elektrische Leitfähigkeit zu gewährleisten und gleichzeitig eine sichere mechanische Fixierung zu bieten. Die Klemmkraft wird durch die integrierte Feder ausgeübt, die sich automatisch an die Leiterdicke anpasst. Dies verhindert Überlastung und Beschädigung der Leiter und sorgt für eine konstant hohe Kontaktsicherheit.
- Schnelle und Werkzeuglose Installation: Kein Verschrauben oder Löten erforderlich. Einfach abisolierte Leiter einführen und die Verbindung ist hergestellt.
- Hohe Kontaktsicherheit: Die Federkrafttechnologie garantiert eine dauerhaft sichere und vibrationsfeste Verbindung.
- Breiter Anwendungsbereich: Geeignet für massive und mehrdrähtige Leiter im Bereich von Ø 0,14 mm² bis 1,0 mm².
- Platzsparendes Design: Kompakte Bauweise ermöglicht die Anwendung auch in beengten Installationsumgebungen.
- Wiederverwendbarkeit: Leiter können einfach durch Betätigen des Entriegelungshebels (falls vorhanden, abhängig von der spezifischen Ausführung der Serie 2000) oder durch erneutes Einführen/Herausziehen wieder gelöst werden, was Flexibilität bei Änderungen oder Wartungen bietet.
- Visuelle Überprüfung der Verbindung: Transparente Gehäuse (je nach Modell und Ausführung) ermöglichen eine einfache visuelle Kontrolle der korrekten Leiterposition und des Kontakts.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | Durchgangsklemme |
| Hersteller | WAGO |
| Modellnummer | 2000-1201 |
| Anzahl der Leiter | 2 |
| Leiterquerschnitt (min.) | 0,14 mm² |
| Leiterquerschnitt (max.) | 1,0 mm² |
| Leiterart | Massiv und mehrdrähtig |
| Klemmprinzip | Federklemme |
| Nennspannung | 250 V |
| Nennstrom | 15 A |
| Gehäusematerial | Hochleistungskunststoff, flammhemmend nach UL 94 V-0 |
| Farbe | Grau (Standard) |
| Umgebungstemperatur (Betrieb) | -60 °C bis +85 °C |
| Einsatzbereiche | Schaltschrankbau, Haushaltsgeräte, Beleuchtungstechnik, Automatisierungstechnik, allgemeine Elektroinstallationen |
Materialqualität und Design-Merkmale für Langlebigkeit
Die Gehäuse der WAGO 2000-1201 Durchgangsklemme sind aus einem robusten, flammhemmenden Hochleistungskunststoff gefertigt, der den strengen Sicherheitsstandards, wie UL 94 V-0, entspricht. Dieses Material bietet nicht nur eine außergewöhnliche mechanische Stabilität und Widerstandsfähigkeit gegen thermische Belastungen, sondern trägt auch maßgeblich zur elektrischen Isolation bei. Die interne Klemmbrücke besteht aus einer Kupferlegierung, die für ihre exzellente Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Die federnde Komponente, oft aus hochwertigem Federstahl gefertigt, gewährleistet eine gleichmäßige und dauerhafte Anpresskraft auf den Leiter, was für eine verlustarme Stromübertragung unerlässlich ist.
Anwendungsgebiete und Vielseitigkeit
Die WAGO 2000-1201 Durchgangsklemme ist aufgrund ihrer kompakten Bauweise und ihrer technischen Spezifikationen prädestiniert für eine Vielzahl von Anwendungen. Im Schaltschrankbau ermöglicht sie eine geordnete und sichere Verdrahtung von Steuerungs- und Energieverteilungssystemen. Bei der Installation von Haushaltsgeräten oder Beleuchtungssystemen bietet sie eine schnelle und zuverlässige Methode zur Verbindung von Leitungen, wo Platz oft begrenzt ist. Ebenso findet sie breite Anwendung in der Automatisierungstechnik, wo Zuverlässigkeit und schnelle Montage entscheidend sind. Die einfache Handhabung macht sie auch für erfahrene Heimwerker zu einer sicheren und effizienten Alternative zu herkömmlichen Verbindungsmethoden für Projekte im Haus und Garten.
FAQ – Häufig gestellte Fragen zu WAGO 2000-1201 – Durchgangsklemme, 2-Leiter, Ø 0,14 – 1,0 mm
Welche Arten von Leitern kann ich mit der WAGO 2000-1201 verbinden?
Die WAGO 2000-1201 Durchgangsklemme ist für sowohl massive (eindrähtige) als auch mehrdrähtige (feindrähtige) Leiter mit einem Querschnitt von 0,14 mm² bis 1,0 mm² ausgelegt. Dies deckt eine breite Palette von Standardleitungsquerschnitten ab.
Ist die Installation der WAGO 2000-1201 zeitaufwendig?
Nein, die Installation ist extrem zeitsparend. Nach dem Abisolieren des Leiters gemäß der angegebenen Länge wird der Leiter einfach in die dafür vorgesehene Öffnung eingeführt, und die interne Federklemme sorgt automatisch für eine sichere Verbindung. Es ist kein Werkzeug zum Anziehen von Schrauben oder zum Verlöten notwendig.
Wie gewährleistet die Klemme eine sichere Verbindung, auch bei Vibrationen?
Die patentierte Federklemmentechnologie von WAGO übt eine konstante und kontrollierte Klemmkraft auf den Leiter aus. Diese Federkraft ist unabhängig von der Leiterdicke innerhalb des zulässigen Bereichs und sorgt für eine vibrationsfeste sowie dauerhaft sichere elektrische Verbindung, die sich nicht durch Erschütterungen lösen kann.
Was bedeutet die Angabe „flammhemmend nach UL 94 V-0“ für das Gehäusematerial?
Die Klassifizierung UL 94 V-0 ist ein international anerkannter Standard für die Entflammbarkeit von Kunststoffen. Materialien mit dieser Einstufung brennen nur langsam und stoppen die Flammenausbreitung von selbst, sobald die Zündquelle entfernt wird. Dies erhöht die Sicherheit von elektrischen Installationen erheblich.
Kann ich die Leiter nach der Installation wieder entfernen?
Ja, die Leiter können wieder entfernt werden. Die genaue Methode zur Entriegelung kann je nach spezifischem Design der Serie 2000 variieren, beinhaltet aber typischerweise das vorsichtige Herausziehen des Leiters oder das Betätigen eines kleinen Hebels oder einer Öffnung, sofern vorhanden. Dies ermöglicht Anpassungen oder Wartungsarbeiten ohne Beschädigung der Klemme oder des Leiters.
Für welche Spannungen und Ströme ist die WAGO 2000-1201 zugelassen?
Die Nennspannung für diese Klemme beträgt 250 Volt und der Nennstrom ist mit 15 Ampere spezifiziert. Diese Werte stellen sicher, dass die Klemme für die meisten Standardanwendungen in Niederspannungsbereichen sicher eingesetzt werden kann.
Wo finde ich die exakten Abmessungen und weitere technische Details der Klemme?
Detaillierte Informationen, inklusive präziser Abmessungen, Montagehinweisen und spezifischen Zertifizierungen, sind im technischen Datenblatt des Herstellers WAGO zu finden, das in der Regel auf unserer Website unter dem Produkt aufgeführt ist.
