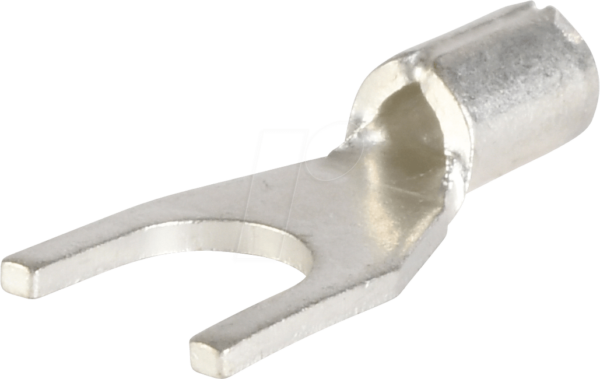

VT QGS 1,5-4: Die Professionelle Verbindungslösung für Elektrische Installationen
Suchen Sie nach einer zuverlässigen und dauerhaften Methode, um elektrische Leitungen sicher und effizient zu verbinden? Der VT QGS 1,5-4 Quetschkabelschuh mit Gabelform und einem Lochmaß von 4,3mm ist die ideale Lösung für Elektriker, Installateure und anspruchsvolle Heimwerker, die Wert auf Präzision und Langlebigkeit legen. Dieses präzisionsgefertigte Verbindungselement löst das Problem unsicherer oder unsauberer Kabelverbindungen und gewährleistet eine optimale Stromübertragung sowie einen sicheren Stromkreis.
Maximale Anschlussdichte und Sicherheit: Der Vorteil des Gabelkabelschuhs
Herkömmliche Kabelschuhe können bei engen Platzverhältnissen oder komplexen Verdrahtungen zu Komplikationen führen. Der VT QGS 1,5-4 Quetschkabelschuh in Gabelform bietet hier einen entscheidenden Vorteil: Die offene Konstruktion ermöglicht ein einfaches Einführen des Kabels und eine schnelle, sichere Befestigung mittels Quetschzange, selbst wenn der Zugang begrenzt ist. Das definierte Lochmaß von 4,3mm ist präzise auf die gängigen Schraubengrößen in elektrischen Verteilern, Klemmen und Geräteschraubverbindungen abgestimmt, was eine fehlerfreie und feste Montage gewährleistet. Dies minimiert das Risiko von Wackelkontakten und Kurzschlüssen, die durch unpassende oder schlecht sitzende Verbindungen entstehen können.
Technische Überlegenheit und Zuverlässigkeit
Die Konstruktion des VT QGS 1,5-4 Quetschkabelschuhs ist auf maximale Leitfähigkeit und mechanische Stabilität ausgelegt. Gefertigt aus hochwertigem Kupfer, das anschließend verzinnt wird, bietet dieser Kabelschuh eine hervorragende elektrische Leitfähigkeit und ist gleichzeitig gegen Korrosion geschützt. Die Verzinnung verbessert die Kontaktfläche und verhindert Oxidation, was besonders in feuchten oder aggressiven Umgebungen von entscheidender Bedeutung ist. Die Gabelform sorgt für eine gleichmäßige Druckverteilung beim Quetschen, was zu einer formschlüssigen und damit elektrisch und mechanisch hochfesten Verbindung führt. Dies ist essentiell für Anwendungen, bei denen Vibrationen auftreten können oder eine dauerhaft stabile elektrische Verbindung gefordert ist.
Vorteile des VT QGS 1,5-4 im Überblick
- Präzise Passform: Das Lochmaß von 4,3mm garantiert eine exakte Schraubverbindung mit Standardbefestigungselementen.
- Einfache Handhabung: Die Gabelform ermöglicht schnelles und unkompliziertes Aufschieben auf das Kabel und anschließendes Verquetschen.
- Hohe Leitfähigkeit: Gefertigt aus verzinntem Kupfer für optimale Stromübertragung und geringen Übergangswiderstand.
- Korrosionsbeständigkeit: Die Verzinnung schützt das Material vor Oxidation und Umwelteinflüssen.
- Mechanische Stabilität: Die Quetschverbindung sorgt für eine sichere und langlebige mechanische Verbindung, die auch Vibrationen standhält.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Elektroinstallationen in Haushalt, Gewerbe und Industrie.
Detaillierte Produktmerkmale und Spezifikationen
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Quetschkabelschuh |
| Modell | VT QGS 1,5-4 |
| Form | Gabelform (Ringkabelschuh mit offenem Ende) |
| Lochmaß | 4,3 mm (passend für M4 Schrauben) |
| Geeigneter Kabelquerschnitt (AWG) | 18-14 AWG (entspricht ca. 0,75 – 2,5 mm²) |
| Geeigneter Kabelquerschnitt (mm²) | 0,75 mm² bis 2,5 mm² |
| Material | Hochwertiges Kupfer |
| Oberflächenbehandlung | Verzinnung |
| Isolierung | Nicht isoliert (für maximale Belastbarkeit und Temperaturbeständigkeit) |
| Elektrische Belastbarkeit | Konzipiert für Standard-Stromstärken im Bereich von 1,5-2,5 mm² Leitungsquerschnitt gemäß relevanter Normen. |
| Mechanische Belastbarkeit | Hohe Zug- und Druckfestigkeit nach fachgerechter Verpressung mit geeigneter Werkzeug. |
| Einsatztemperatur | Geeignet für einen breiten Temperaturbereich, typischerweise von -40°C bis +150°C, abhängig von der Isolation des angeschlossenen Kabels. |
| Anwendungsgebiete | Schaltschrankbau, Anschluss von Geräten, Verteilerklemmen, Kfz-Elektrik, industrielle Automatisierung. |
Tiefergehende Anwendungsbereiche und Installationshinweise
Der VT QGS 1,5-4 ist ein unverzichtbares Bauteil in vielen Segmenten der Elektrotechnik. Im Schaltschrankbau ermöglicht er die saubere und systematische Verdrahtung von Steuerungs- und Leistungskomponenten. Die Gabelform erleichtert dabei besonders das Anbringen an Schraubklemmen, die nicht vollständig freigelegt werden können, oder wenn eine schnelle Demontage und Wiederbefestigung erforderlich ist. In der industriellen Automatisierung ist die Zuverlässigkeit von Verbindungen von größter Bedeutung; der VT QGS 1,5-4 trägt durch seine robuste Ausführung und die sichere Quetschverbindung zur Störungsminimierung und Anlagensicherheit bei. Auch im KFZ-Bereich, wo Vibrationen und wechselnde Umgebungsbedingungen an der Tagesordnung sind, bietet dieser Kabelschuh eine langlebige und belastbare Verbindung.
Für eine optimale Installation ist die Verwendung einer geeigneten Quetsch- oder Crimpzange unerlässlich. Die Zange muss für den jeweiligen Kabelquerschnitt und Kabelschuh-Typ ausgelegt sein, um eine volle und dauerhafte Verbindung zu gewährleisten. Die richtige Verpressung sorgt dafür, dass die Leiter des Kabels fest mit dem Kabelschuh verbunden sind und ein geringer Übergangswiderstand entsteht. Die Gabelform sollte so ausgerichtet werden, dass die Schraube das Kabel sicher durchdringt und die Kontaktfläche maximiert wird. Achten Sie darauf, dass kein Isoliermaterial des Kabels in den Kontaktbereich gelangt, was die elektrische Verbindung beeinträchtigen könnte. Bei der Wahl des richtigen Kabelschuhs ist es wichtig, den Querschnitt des zu verbindenden Kabels genau zu prüfen und den passenden Kabelschuh auszuwählen, um sowohl elektrische als auch mechanische Integrität zu gewährleisten.
FAQ – Häufig gestellte Fragen zu VT QGS 1,5-4 – Quetschkabelschuh, Gabelform, Lochmaß 4,3mm
Was ist der Hauptvorteil der Gabelform im Vergleich zu einem Ringkabelschuh?
Die Gabelform ermöglicht eine einfachere Montage, da das Kabel von der Seite eingeführt wird. Dies ist besonders vorteilhaft in engen Einbauräumen oder wenn die Schraube der Klemme nicht vollständig entfernt werden kann. Die Gabelform erlaubt ein schnelles Aufschieben und Verquetschen, was die Installationszeit verkürzt.
Welche Kabelquerschnitte können mit dem VT QGS 1,5-4 verbunden werden?
Der VT QGS 1,5-4 ist für Kabelquerschnitte von 0,75 mm² bis 2,5 mm² konzipiert. Dies entspricht in etwa den AWG-Größen 18 bis 14.
Warum ist die Verzinnung des Kabelschuhs wichtig?
Die Verzinnung schützt das Kupfer vor Oxidation und Korrosion. Dies verbessert die langfristige elektrische Leitfähigkeit, verhindert einen erhöhten Übergangswiderstand und gewährleistet eine zuverlässige Verbindung über einen längeren Zeitraum, insbesondere in Umgebungen mit hoher Luftfeuchtigkeit oder aggressiven Medien.
Welche Art von Werkzeug benötige ich, um den VT QGS 1,5-4 korrekt zu installieren?
Für eine sichere und dauerhafte Verbindung benötigen Sie eine geeignete Quetsch- oder Crimpzange. Stellen Sie sicher, dass die Zange für den jeweiligen Kabelquerschnitt und den Typ des Kabelschuhs (Gabelform) ausgelegt ist, um eine optimale Verpressung zu erzielen.
Ist dieser Kabelschuh für den Einsatz im Außenbereich geeignet?
Grundsätzlich ja, dank der Verzinnung ist der Kabelschuh gut vor Korrosion geschützt. Jedoch sollte die gesamte elektrische Verbindung (Kabel, Kabelschuh, Klemme) für den jeweiligen Umgebungsgrad (z.B. Schutzart IP) ausgelegt sein, um eine langfristige Funktionssicherheit zu gewährleisten. Die Anwendung im Außenbereich erfordert zusätzliche Schutzmaßnahmen.
Kann der VT QGS 1,5-4 für hohe Stromstärken verwendet werden?
Der Kabelschuh ist für die typischen Stromstärken ausgelegt, die bei Kabelquerschnitten von 1,5 mm² bis 2,5 mm² in Standardinstallationen auftreten. Die maximal zulässige Stromstärke hängt von verschiedenen Faktoren ab, einschließlich der Umgebungstemperatur und der Art der umgebenden Komponenten. Bitte beachten Sie die einschlägigen Normen und Herstellerangaben für Ihre spezifische Anwendung.
Wo liegen die Hauptanwendungsgebiete für diesen speziellen Kabelschuh?
Die Hauptanwendungsgebiete umfassen den Schaltschrankbau, die Verdrahtung von Maschinen und Anlagen in der Industrie, den Anschluss von Geräten an die Stromversorgung, Verteilerklemmen sowie auch Anwendungen in der Automobil- und Nutzfahrzeugtechnik, wo eine zuverlässige und kompakte Verbindung gefordert ist.
