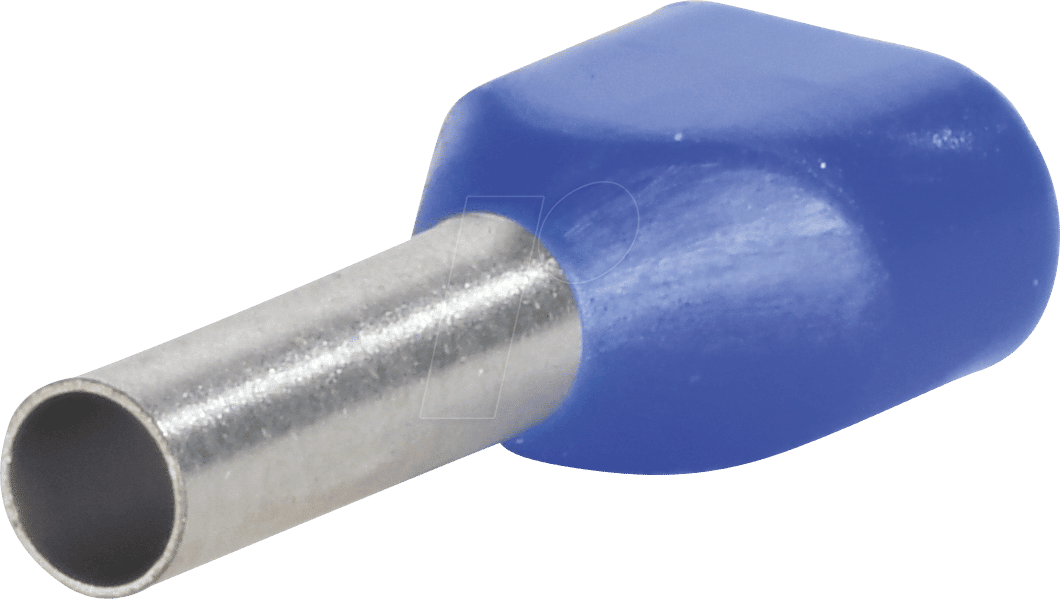

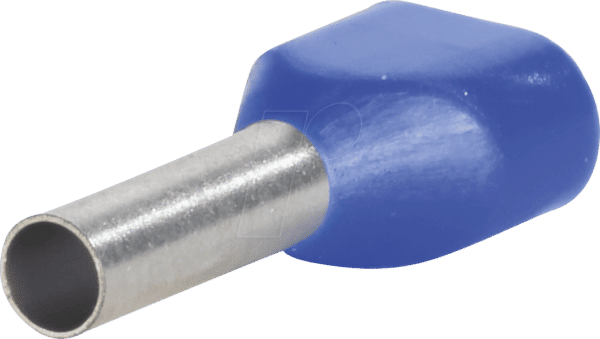

Perfekte Verbindungssicherheit für Ihre Elektroinstallation: VT AEHT 2,5-100 Twin-Aderendhülsen
Sie suchen nach einer zuverlässigen und langlebigen Lösung, um feindrähtige Leiter sicher und normgerecht zu verbinden? Die VT AEHT 2,5-100 Twin-Aderendhülsen im praktischen 100er Pack sind die ideale Wahl für Elektriker, Installateure und anspruchsvolle Heimwerker, die höchste Standards bei der Elektroinstallation gewährleisten möchten. Diese speziell entwickelten Aderendhülsen minimieren das Risiko von Litzenbrüchen und Kurzschlüssen, indem sie eine formschlüssige und sichere Aufnahme für zwei nebeneinanderliegende Adern des Querschnitts 2,5 mm² bieten.
Das Problem der Einzellitzenverbindung und unsere überlegene Lösung
Bei der Verdrahtung von Schaltanlagen, Verteilerkästen oder Anschlussklemmen ist die ordnungsgemäße Behandlung von feindrähtigen Leitern entscheidend. Ohne geeigneten Schutz können einzelne Litzen ausfransen, sich lösen oder unter ungünstigen Bedingungen zu schlechten Kontakten und Überhitzung führen. Herkömmliche Einzellitzen-Aderendhülsen sind zwar ein Fortschritt, doch für die doppelte Aufnahme zweier nebeneinanderliegender Adern bedarf es einer speziellen Konstruktion, die eine sichere Führung und Verpressung beider Adern gewährleistet. Die VT AEHT 2,5-100 Twin-Aderendhülsen adressieren exakt diese Herausforderung.
Warum sind die VT AEHT 2,5-100 die überlegene Wahl? Ihr intelligentes Design ermöglicht die Aufnahme und gemeinsame Verpressung von zwei 2,5 mm² Leitern in einer einzigen Hülse. Dies spart nicht nur Platz in Anschlussräumen, sondern garantiert auch eine konsistente und sichere Verbindung für beide Leiter gleichzeitig. Die präzise gefertigte Kammer schützt die Litzen vor Beschädigung während der Montage und im Betrieb, was die elektrische Sicherheit und die Langlebigkeit Ihrer Installationen signifikant erhöht.
Präzise Fertigung für maximale Leistung und Sicherheit
Die VT AEHT 2,5-100 Twin-Aderendhülsen sind das Ergebnis sorgfältiger Ingenieurskunst und der Verwendung hochwertiger Materialien. Jede Hülse ist darauf ausgelegt, den Anforderungen moderner Elektroinstallationen gerecht zu werden und die strengen Normen der Elektrotechnik zu erfüllen.
- Optimale Leiteraufnahme: Die doppelte Ausführung mit einer speziell gestalteten Innengeometrie sorgt für eine sichere und stabile Aufnahme von zwei parallelen Adern mit einem Querschnitt von jeweils 2,5 mm².
- Schutz vor Litzenbruch: Die Hülse schirmt die feinen Kupferlitzen effektiv ab und verhindert so ein Ausfransen oder Abbrechen während der Montage und durch Vibrationen im Betrieb.
- Verbesserte Kontaktfläche: Durch die gemeinsame Verpressung beider Adern wird eine größere und stabilere Kontaktfläche in der Klemme geschaffen, was den Übergangswiderstand reduziert und die Wärmeentwicklung minimiert.
- Normenkonformität: Die Aderendhülsen entsprechen den relevanten DIN-Normen und gewährleisten somit die Einhaltung geltender Sicherheitsstandards.
- Platzersparnis: Die Twin-Ausführung ermöglicht die effiziente Nutzung von Anschlussklemmen, da zwei Adern in einer einzigen Aufnahme Platz finden.
- Einfache Montage: Die standardisierte Form und die glatte Oberfläche erleichtern das Einführen der Adern und die anschließende Verpressung mit geeignetem Werkzeug.
Technische Spezifikationen und Materialqualitäten
Die VT AEHT 2,5-100 Twin-Aderendhülsen zeichnen sich durch ihre Robustheit und ihre Eignung für anspruchsvolle Umgebungen aus. Die Wahl des Materials und die präzise Fertigung sind entscheidend für die langfristige Zuverlässigkeit der elektrischen Verbindungen.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Twin-Aderendhülsen |
| Hersteller | VT (Herstellermarke für elektrische Verbindungstechnik) |
| Modellbezeichnung | AEHT 2,5-100 |
| Anzahl pro Packung | 100 Stück |
| Leiterquerschnitt | 2,5 mm² (für jede einzelne Ader) |
| Drahtart | Feindrähtig (mehrdrähtig) |
| Material | Hochwertiges Kupfer, galvanisch verzinnt. Das Kupfer bietet exzellente Leitfähigkeit, während die Verzinnung Korrosionsschutz und verbesserte Lötbarkeit (falls erforderlich) gewährleistet. |
| Isolierung | Kunststoffkragen (Farbe typischerweise gemäß Farbcode für 2,5 mm² Querschnitte, z.B. Rot) zum Schutz der Ader vor mechanischer Beschädigung und zur Führung beim Einführen in die Hülse. Der Kragen ist robust und temperaturstabil. |
| Maße (ca.) | Spezifische Maße für Aufnahme zweier 2,5 mm² Adern; Hülse ist auf eine sichere Verpressung beider Adern ausgelegt, um den gewünschten Leiterquerschnitt zu realisieren. Das Design minimiert den Platzbedarf im Anschlussraum. |
| Einsatzbereich | Anschluss von mehreren feindrähtigen Leitern an Klemmen, Schalter, Steckdosen, Motoren und Schaltanlagen. Ideal für Bereiche mit Platzmangel oder wo mehrere Leitungen gebündelt werden müssen. Erfüllt Anforderungen gemäß DIN VDE 0609. |
| Verarbeitungshinweis | Zur sicheren Verpressung wird ein geeignetes Crimpwerkzeug mit passender Pressform für Twin-Aderendhülsen empfohlen, um eine kraftschlüssige Verbindung zu erzielen. |
Anwendungsbereiche und Vorteile in der Praxis
Die VT AEHT 2,5-100 Twin-Aderendhülsen sind ein unverzichtbares Werkzeug in zahlreichen elektrotechnischen Anwendungsbereichen. Ihre Flexibilität und Sicherheit machen sie zur ersten Wahl für Profis, die Wert auf Effizienz und Zuverlässigkeit legen.
- Schaltschrankbau: In Schalt- und Steuerungsanlagen, wo viele Anschlüsse auf engstem Raum untergebracht werden müssen, ermöglichen Twin-Aderendhülsen eine platzsparende und übersichtliche Verdrahtung. Das Bündeln von zwei Adern spart wertvollen Platz in Reihenklemmen und Verteilerkästen.
- Industrieautomation: Bei der Installation von Maschinen und Anlagen in der Industrie sorgen die robusten Verbindungen für eine unterbrechungsfreie Stromversorgung und Signalübertragung, selbst unter rauen Betriebsbedingungen. Die erhöhte mechanische Stabilität schützt vor den Auswirkungen von Vibrationen.
- Elektroinstallation im Wohnungs- und Gewerbebau: Ob bei der Verkabelung von Steckdosen, Schaltern, Deckenlampen oder der Anschlussdose für Haushaltsgeräte – die VT AEHT 2,5-100 gewährleisten eine sichere und normgerechte Verbindung, die den höchsten Sicherheitsstandards entspricht. Dies ist besonders wichtig bei der Installation von Anwendungen mit erhöhten Anforderungen, wie z.B. Kochfelder oder leistungsstarke Heizsysteme.
- Verlängerungsleitungen und mobile Anwendungen: Beim Bau von flexiblen Verlängerungskabeln oder der Anpassung von Geräten für spezielle Einsatzzwecke bieten diese Aderendhülsen eine sichere und dauerhafte Lösung für die Verbindung von zwei Adern.
- Vermeidung von Fehlerquellen: Durch die Vermeidung von Litzenbrüchen und die Schaffung einer homogenen Kontaktfläche werden potenzielle Fehlerquellen wie erhöhter Übergangswiderstand oder Kurzschlüsse effektiv minimiert. Dies trägt maßgeblich zur Brandschutzsicherheit bei.
FAQ – Häufig gestellte Fragen zu VT AEHT 2,5-100 – 100er Pack Twin-Aderendhülsen 2,5mm2
Was ist der Hauptvorteil von Twin-Aderendhülsen gegenüber herkömmlichen Aderendhülsen?
Der Hauptvorteil von Twin-Aderendhülsen liegt in ihrer Fähigkeit, zwei feindrähtige Leiter des gleichen Querschnitts (hier 2,5 mm²) sicher und gleichzeitig aufzunehmen und zu verpressen. Dies führt zu einer kompakteren Verdrahtung, spart Platz in Anschlussräumen und stellt sicher, dass beide Adern eine konsistente und sichere Verbindung erhalten, was das Risiko von Litzenbrüchen und unsicheren Kontakten weiter reduziert.
Welche Art von Leitern sind für die VT AEHT 2,5-100 Twin-Aderendhülsen geeignet?
Diese Twin-Aderendhülsen sind speziell für feindrähtige Leiter (mehrdrähtige Leitungen) mit einem Querschnitt von jeweils 2,5 mm² konzipiert. Sie sind nicht für massive Leiter geeignet.
Welches Werkzeug benötige ich zur Montage der Twin-Aderendhülsen?
Für die sichere und normgerechte Montage der VT AEHT 2,5-100 Twin-Aderendhülsen benötigen Sie ein spezielles Crimpwerkzeug für Twin-Aderendhülsen. Achten Sie darauf, ein Werkzeug zu verwenden, das für den Querschnitt von 2×2,5 mm² ausgelegt ist und die empfohlenen Pressprofile aufweist, um eine kraftschlüssige und dauerhafte Verbindung zu gewährleisten.
Sind die VT AEHT 2,5-100 Twin-Aderendhülsen für alle Arten von Klemmen geeignet?
Ja, diese Aderendhülsen sind für die Verwendung in den meisten gängigen Anschlussklemmen und Schraubklemmen für den Schaltschrankbau, die Hausinstallation und die industrielle Elektrotechnik konzipiert. Sie stellen sicher, dass die Leitungen ordnungsgemäß in die Klemme eingeführt werden und eine sichere Kontaktierung stattfindet.
Wie wird die Sicherheit und Langlebigkeit durch die Verwendung dieser Aderendhülsen erhöht?
Die Sicherheit und Langlebigkeit werden durch mehrere Faktoren erhöht: Die Hülse schützt die empfindlichen Litzen vor mechanischer Beschädigung, was die Gefahr von Kurzschlüssen reduziert. Die gemeinsame Verpressung zweier Adern sorgt für eine stabile und größere Kontaktfläche in der Klemme, was den Übergangswiderstand minimiert und somit Überhitzung vermeidet. Die galvanische Verzinnung bietet zudem einen effektiven Korrosionsschutz.
Was bedeutet die Verzinnung des Kupfers bei den Aderendhülsen?
Die galvanische Verzinnung des Kupfers dient primär dem Korrosionsschutz. Kupfer kann an der Luft oxidieren, was den Übergangswiderstand erhöhen kann. Die Zinnschicht schützt die Oberfläche und gewährleistet eine langfristig gute Leitfähigkeit. In manchen Fällen kann eine Verzinnung auch die Lötbarkeit verbessern, obwohl das Hauptanwendungsgebiet hier das Crimpen ist.
Sind die Farbcodierungen am Kunststoffkragen normiert?
Ja, die Kunststoffkragen von Aderendhülsen sind in der Regel nach internationalen und nationalen Normen farbcodiert, um den zugehörigen Leiterquerschnitt auf den ersten Blick erkennbar zu machen. Für 2,5 mm² Aderendhülsen ist die übliche Farbe Rot. Dies erleichtert die Auswahl und Montage.
