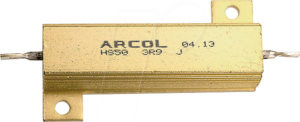

VI RH05022R00FE0 – Hochleistungs-Drahtwiderstand für anspruchsvolle Anwendungen
Der VI RH05022R00FE0 ist die definitive Lösung für Ingenieure, Entwickler und Heimwerker, die präzise und zuverlässige Leistung in ihren Schaltungen benötigen. Speziell konzipiert für Anwendungen, bei denen hohe Energieverluste kontrolliert abgeführt werden müssen, bietet dieser axiale Drahtwiderstand mit 50 Watt Leistung und einer Toleranz von 1% eine unübertroffene Stabilität und Langlebigkeit. Wenn Standardwiderstände an ihre Grenzen stoßen und eine exakte Strom- und Spannungsregelung unerlässlich ist, setzt der VI RH05022R00FE0 neue Maßstäbe.
Präzision und Belastbarkeit für Industriestandards
In vielen elektronischen Systemen, von industriellen Stromversorgungen über leistungsstarke Audioverstärker bis hin zu Lastsimulationen, ist die Fähigkeit eines Widerstands, erhebliche Energiemengen ohne signifikante Veränderung seines Widerstandswertes zu verarbeiten, von entscheidender Bedeutung. Der VI RH05022R00FE0 wurde entwickelt, um genau diese Anforderungen zu erfüllen. Seine Konstruktion aus hochwertigem Widerstandsdraht, der sorgfältig auf einem Keramikkern gewickelt ist, gewährleistet eine exzellente Wärmeableitung und minimiert thermische Drift. Die präzise Wicklung und die exakte Kalibrierung auf 22 Ohm mit einer Toleranz von nur 1% garantieren, dass Ihre Schaltungen stets innerhalb der spezifizierten Parameter arbeiten. Im Gegensatz zu günstigeren Widerständen, die bei hoher Last schnell an ihre Grenzen stoßen oder ihre Spezifikationen verändern, bietet der VI RH05022R00FE0 eine konsistente und zuverlässige Performance, auch unter extremen Bedingungen.
Überlegene Materialtechnologie und Konstruktion
Das Herzstück des VI RH05022R00FE0 bildet ein hochreiner Widerstandslegierungsdraht, der für seine geringe Temperaturabhängigkeit und seine Korrosionsbeständigkeit bekannt ist. Dieser Draht wird präzise auf einen robusten Keramikkörper gewickelt. Die keramische Basis dient nicht nur als Isolator, sondern auch als effektiver Wärmeableiter. Die gesamte Konstruktion ist so ausgelegt, dass sie den thermischen Stress, der bei der Leistungsableitung entsteht, minimiert. Die axialen Anschlüsse, ebenfalls aus einem widerstandsfähigen Material gefertigt, sorgen für eine sichere und stabile Verbindung in Löt- oder Steckapplikationen. Die Ummantelung schützt den Widerstand vor mechanischer Beschädigung und Umwelteinflüssen, was seine Lebensdauer und Zuverlässigkeit weiter erhöht.
Vorteile des VI RH05022R00FE0 im Überblick
- Hohe Leistungsaufnahme: Mit 50 Watt ist dieser Widerstand für anspruchsvolle Energieumwandlungs- und -ableitungsaufgaben konzipiert.
- Präziser Nennwiderstand: 22 Ohm mit einer Toleranz von nur 1% gewährleisten eine exakte Funktionalität in sensiblen Schaltungen.
- Hervorragende Wärmeableitung: Die axiale Bauform und der keramische Kern ermöglichen eine effektive Abfuhr von Verlustwärme, was Überhitzung vorbeugt.
- Robuste Konstruktion: Hochwertige Materialien und eine solide Fertigung garantieren Langlebigkeit und Zuverlässigkeit auch unter Dauerbelastung.
- Minimale thermische Drift: Die Materialauswahl und Konstruktion minimieren Widerstandsänderungen bei Temperaturschwankungen, was für stabile Schaltungscharakteristiken sorgt.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von industriellen und professionellen Anwendungen.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modellbezeichnung | VI RH05022R00FE0 |
| Typ | Axialer Drahtwiderstand |
| Nennleistung | 50 Watt (W) |
| Nennwiderstand | 22 Ohm (Ω) |
| Toleranz | 1% |
| Wickelmaterial | Hochwertige Widerstandslegierung (speziell formuliert für thermische Stabilität und geringe Induktivität) |
| Kernmaterial | Hochwertige Keramik (exzellente Wärmeableitung und elektrische Isolation) |
| Gehäuse | Schutzummantelung zur Isolierung und mechanischen Beanspruchung, optimiert für Wärmeabstrahlung. |
| Anschlussdrähte | Axial, verzinnt für Lötbarkeit und Korrosionsbeständigkeit. |
| Temperaturkoeffizient | Extrem niedrig, um präzise Leistung über einen weiten Temperaturbereich zu gewährleisten. (Details auf Anfrage/Datenblatt) |
| Einsatzgebiete | Leistungselektronik, Stromversorgungen, Lastwiderstände, Audioverstärker, Motorsteuerungen, Simulationsschaltungen. |
Anwendungsbereiche und Integration in komplexe Systeme
Der VI RH05022R00FE0 findet breite Anwendung in Bereichen, wo präzise Leistungsdissipation unerlässlich ist. In der Industriellen Automatisierung dient er als Lastwiderstand zur Stabilisierung von Ausgangsstufen von Frequenzumrichtern oder als Bremswiderstand in Servosystemen zur Energieableitung bei der Verzögerung. In der Audio-Technik wird er für die Dimensionierung von Ausgangsstufen in Hochleistungsverstärkern eingesetzt, wo er für eine saubere und stabile Lastkennlinie sorgt. In der Energieversorgung ist er unverzichtbar für die Entwicklung von Netzteilen mit hoher Effizienz und für Testaufbauten zur Simulation von Verbraucherlasten. Auch in spezialisierten Forschungs- und Entwicklungslabors ist er ein Standardbauteil für Lastsimulationen und zur Charakterisierung von Leistungskomponenten.
Die axiale Bauform erleichtert die Montage auf Leiterplatten mittels Durchsteckmontage (THT) und die thermische Anbindung über Kühlkörper ist durch die direkte Wärmeabstrahlung des Keramikkerns sowie durch die Möglichkeit, das Gehäuse für eine zusätzliche Wärmeableitung zu nutzen, optimiert. Die präzise Toleranz von 1% ist für alle Anwendungen kritisch, bei denen Schwankungen im Widerstandswert zu Fehlfunktionen oder ungenauen Messergebnissen führen könnten. Dies macht den VI RH05022R00FE0 zur idealen Wahl für professionelle Schaltungsdesigns, die höchste Zuverlässigkeit erfordern.
Häufig gestellte Fragen zu VI RH05022R00FE0 – Drahtwiderstand, axial, 50 W, 22 Ohm, 1%
Was ist die Hauptanwendung für einen 50W, 22 Ohm Widerstand?
Ein 50W, 22 Ohm Widerstand wie der VI RH05022R00FE0 ist ideal für Anwendungen, die eine signifikante Energieableitung erfordern und gleichzeitig eine hohe Präzision beibehalten müssen. Dazu gehören Lastwiderstände in Stromversorgungen, Bremswiderstände in motorgetriebenen Systemen, zur Simulation von Lasten in Testaufbauten oder als Bestandteil von Schaltungen zur Energieumwandlung, wo er eine kontrollierte Dissipation ermöglicht.
Warum ist die 1% Toleranz bei diesem Widerstand wichtig?
Eine Toleranz von 1% ist entscheidend für Anwendungen, bei denen die genaue Strom- oder Spannungsregelung kritisch ist. Sie stellt sicher, dass der tatsächliche Widerstandswert sehr nahe am Nennwert von 22 Ohm liegt. Dies minimiert unerwünschte Effekte wie unerwartete Leistungsabfälle oder Spannungsabfälle, die in weniger präzisen Widerständen auftreten könnten und die Leistung der gesamten Schaltung beeinträchtigen.
Wie wird die Wärmeableitung bei diesem Widerstand sichergestellt?
Der VI RH05022R00FE0 verfügt über eine axiale Bauform mit einem robusten Keramikkern. Der Keramikkern dient als exzellenter Isolator und Wärmeableiter. Bei Leistungsaufnahme erwärmt sich der Wickeldraht, und die entstehende Wärme wird effizient über den Keramikkern an die Umgebung und die angeschlossenen Kühlflächen (z.B. Gehäuse, Leiterplatte, Kühlkörper) abgeleitet. Die äußere Ummantelung unterstützt ebenfalls die Wärmeabstrahlung.
Kann dieser Widerstand Dauerbelastung standhalten?
Ja, dieser Widerstand ist speziell für hohe Dauerbelastungen konzipiert. Die robuste Konstruktion aus hochwertigem Widerstandsdraht und Keramik, zusammen mit der 50W Nennleistung, ermöglicht es ihm, auch unter kontinuierlicher Belastung stabil und zuverlässig zu arbeiten, ohne seine Spezifikationen zu verändern.
Ist der VI RH05022R00FE0 für hohe Frequenzen geeignet?
Drahtwiderstände sind typischerweise nicht für sehr hohe Frequenzen optimiert, da die Drahtwicklung eine gewisse Induktivität aufweisen kann. Für die meisten Anwendungen im Bereich der Leistungselektronik und bei moderaten Frequenzen ist der VI RH05022R00FE0 jedoch gut geeignet. Für extrem hochfrequente Anwendungen (MHz-Bereich und höher) sind speziell designte Widerstandstypen wie SMD-Widerstände mit flacher Wicklung oder Metallschicht-Widerstände besser geeignet.
Welche Art von Anschlüssen hat der Widerstand und wie werden sie verbunden?
Der VI RH05022R00FE0 verfügt über axiale Anschlussdrähte. Diese Drähte sind in der Regel aus einem leitfähigen Metall gefertigt und verzinnt, um eine gute Lötbarkeit zu gewährleisten. Sie werden typischerweise durch Bohrungen auf einer Leiterplatte gesteckt und verlötet (Through-Hole Technology – THT). Dies sorgt für eine mechanisch stabile und elektrisch leitfähige Verbindung.
Gibt es Unterschiede zu SMD-Widerständen gleicher Leistung?
Ja, es gibt signifikante Unterschiede. SMD-Widerstände (Surface Mount Device) werden auf die Oberfläche einer Leiterplatte gelötet und sind in der Regel kleiner. Axialdrahtwiderstände wie der VI RH05022R00FE0 sind oft robuster, besser für höhere Leistungen geeignet und haben aufgrund ihrer Bauweise oft eine geringere Induktivität und einen besseren Temperaturkoeffizienten als vergleichbare SMD-Widerstände gleicher Leistungsklasse, was sie für anspruchsvollere Anwendungen prädestiniert.
