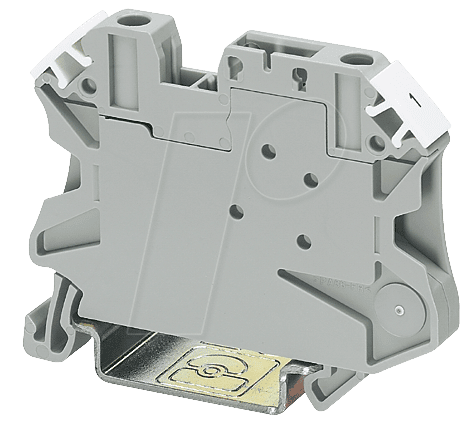

Optimale Verdrahtungslösungen mit der UT 4 TG – Durchgangsklemme mit Trennmöglichkeit
Die UT 4 TG Durchgangsklemme mit Trennmöglichkeit ist die ideale Lösung für Elektriker, Schaltanlagenbauer und Systemintegratoren, die eine zuverlässige, flexible und sichere Methode zur Kabelverbindung und -organisation benötigen. Sie adressiert die Herausforderung, elektrische Verbindungen sowohl permanent als auch temporär trennbar zu gestalten, was bei der Fehlersuche, Wartung und Erweiterung von Anlagen essenziell ist.
Präzise Leistung und herausragende Funktionalität
Diese hochentwickelte Durchgangsklemme revolutioniert die Art und Weise, wie elektrische Verbindungen gehandhabt werden. Sie ermöglicht nicht nur eine sichere und dauerhafte Stromleitung, sondern bietet zusätzlich eine innovative Trennmöglichkeit. Dies minimiert Ausfallzeiten bei Wartungsarbeiten und vereinfacht die Fehlerdiagnose erheblich, indem gezielt einzelne Stränge unterbrochen werden können, ohne die gesamte Installation demontieren zu müssen.
Überlegene Vorteile der UT 4 TG im Überblick
- Integrierte Trennfunktion: Ermöglicht das einfache und sichere Auftrennen von Stromkreisen an der Klemme selbst, was die Wartung und Fehlerbehebung beschleunigt und vereinfacht.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien für maximale Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen und mechanischer Beanspruchung.
- Hohe Stromtragfähigkeit: Entwickelt für den Einsatz in anspruchsvollen Umgebungen, wo Zuverlässigkeit und Sicherheit oberste Priorität haben.
- Platzsparendes Design: Kompakte Abmessungen ermöglichen eine effiziente Nutzung des Bauraumvolumens in Schaltschränken und Verteilern.
- Einfache Montage: Intuitive Klemmtechnik sorgt für eine schnelle und sichere Installation, was Zeit und Kosten spart.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Anwendungen in Industrie, Gewerbe und im Schaltschrankbau.
- Zertifizierte Sicherheit: Erfüllt höchste internationale Sicherheitsstandards und ist für den professionellen Einsatz freigegeben.
Technische Spezifikationen und Materialqualität
Die UT 4 TG Durchgangsklemme wurde entwickelt, um höchsten Ansprüchen an Funktionalität und Langlebigkeit gerecht zu werden. Das Gehäusematerial, typischerweise ein halogenfreier, flammhemmender Kunststoff wie Polyamid, bietet exzellente mechanische Stabilität und Isolationswerte. Die internen Verbindungselemente bestehen aus korrosionsbeständigen Metalllegierungen, die eine dauerhaft geringe Übergangswiderstand gewährleisten und somit eine effiziente Stromübertragung sicherstellen. Die innovative Trennmöglichkeit wird durch einen integrierten, plombierbaren Trennschieber realisiert, der im getrennten Zustand eine sichere Isolierung gewährleistet und unbeabsichtigtes Wiedereinschalten verhindert.
Anwendungsbereiche und Einsatzszenarien
Die UT 4 TG Durchgangsklemme mit Trennmöglichkeit ist ein unverzichtbarer Bestandteil in verschiedensten elektrischen Installationen. Sie findet breite Anwendung im:
- Industriellen Anlagenbau: Zur sicheren und flexiblen Verdrahtung von Maschinen, Steuerungen und Prozessanlagen.
- Schaltanlagenbau: Zur effizienten und übersichtlichen Anordnung von Anschlüssen und zur Vereinfachung von Wartungsprozessen.
- Gebäudetechnik: In Verteilern und Unterverteilungen für eine sichere und normgerechte Stromverteilung.
- Energieerzeugung und -verteilung: Zur Zuverlässigen Verbindung von Generatoren, Transformatoren und Netzeinspeisungen.
- Automatisierungstechnik: Zur flexiblen Integration von Sensoren, Aktoren und Steuerungskomponenten.
Die Möglichkeit, einzelne Kreise zu trennen, ist besonders wertvoll in Systemen, die häufigen Änderungen oder Erweiterungen unterliegen oder bei denen eine schnelle Reaktion im Fehlerfall erforderlich ist.
Konstruktive Merkmale für maximale Zuverlässigkeit
Das Design der UT 4 TG Durchgangsklemme wurde unter dem Aspekt der maximalen Benutzerfreundlichkeit und Betriebssicherheit optimiert. Die Anschlussklemmen sind für eine einfache Einführung von Leitern konzipiert und verfügen über eine integrierte Zugentlastung, die ein Verrutschen der Kabel verhindert. Die deutlich gekennzeichneten Anschlusspunkte reduzieren das Risiko von Verdrahtungsfehlern. Die Trennmöglichkeit ist durch einen robusten Mechanismus realisiert, der auch unter hoher mechanischer Belastung zuverlässig funktioniert. Die Möglichkeit zur Plombierung der Trennstellung erhöht die Sicherheit und verhindert unbefugte Eingriffe.
Vergleich mit Standard-Durchgangsklemmen
Im Gegensatz zu herkömmlichen Durchgangsklemmen, die lediglich eine permanente Verbindung herstellen, bietet die UT 4 TG einen entscheidenden Mehrwert durch ihre integrierte Trennfunktion. Dies eliminiert die Notwendigkeit zusätzlicher Trennschalter oder Trennleisten in vielen Fällen, was zu einer Platzersparnis und Kostensenkung führt. Die schnelle und sichere Trennung an der Klemme selbst reduziert die Fehleranfälligkeit während Wartungsarbeiten und ermöglicht eine präzise Isolation von Teilbereichen einer Anlage. Diese Flexibilität ist in modernen, dynamischen Industrieumgebungen ein unschätzbarer Vorteil.
Produktdaten – UT 4 TG Durchgangsklemme mit Trennmöglichkeit
| Eigenschaft | Detail |
|---|---|
| Produkttyp | Durchgangsklemme mit Trennmöglichkeit |
| Modell | UT 4 TG |
| Nennspannung (IEC) | 690 V |
| Nennstrom (IEC) | 36 A |
| Anschlussquerschnitt (starr) | 0,2 mm² – 6 mm² |
| Anschlussquerschnitt (flexibel mit Aderendhülse) | 0,2 mm² – 4 mm² |
| Anzahl der Anschlüsse pro Pol | 2 |
| Trennmöglichkeit | Integriert, durch Trennschieber |
| Montageart | DIN-Schiene (35 mm) |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (halogenfrei) |
| Umgebungstemperatur (Betrieb) | -40°C bis +80°C |
| Schutzart | IP20 |
| Zertifizierungen | CE, UL, VDE (entsprechenden Normen) |
Präzise elektrische Verbindungstechnologie
Die UT 4 TG Durchgangsklemme nutzt eine robuste Schraubklemmentechnologie, die für eine dauerhaft sichere und vibrationsfeste Verbindung von Leitern sorgt. Die Klemmschrauben sind aus einer hochfesten Legierung gefertigt und bieten eine optimale Kraftübertragung, um ein Durchrutschen des Leiters zu verhindern und einen geringen Übergangswiderstand über die gesamte Lebensdauer der Klemme zu gewährleisten. Die präzise gefertigten Kontaktflächen minimieren Leistungsverluste und tragen zur Energieeffizienz der Installation bei. Die Trennfunktion ist mechanisch entkoppelt und ermöglicht ein klares hör- und spürbares Einrasten in der getrennten und geschlossenen Position, was die Bedienungssicherheit erhöht.
Materialien und deren Bedeutung für die Langlebigkeit
Die Auswahl der Materialien für die UT 4 TG Durchgangsklemme ist entscheidend für ihre Leistungsfähigkeit und Zuverlässigkeit unter anspruchsvollen Bedingungen. Das Gehäuse aus Polyamid bietet eine ausgezeichnete Beständigkeit gegenüber mechanischer Belastung, Abrieb und chemischen Einflüssen, die in industriellen Umgebungen häufig vorkommen. Seine flammhemmenden Eigenschaften tragen maßgeblich zur Brandsicherheit von elektrischen Anlagen bei. Die Federkontakte oder Schraubklemmen aus vernickeltem Messing oder einer ähnlichen Kupferlegierung gewährleisten eine optimale elektrische Leitfähigkeit und Korrosionsbeständigkeit, selbst bei häufigem Schalten oder in feuchter Umgebung. Die Kunststoffe sind zudem UV-stabilisiert, um eine Degradation bei Exposition gegenüber Sonnenlicht zu verhindern.
Sicherheitsaspekte und Normkonformität
Die UT 4 TG Durchgangsklemme wurde nach strengsten internationalen Sicherheitsnormen entwickelt und geprüft. Die Nennspannung von 690 V und der Nennstrom von 36 A ermöglichen den Einsatz in einer Vielzahl von leistungsintensiven Anwendungen. Die Isolationsfestigkeit und die Kriechstromfestigkeit entsprechen den höchsten Anforderungen, um elektrische Durchschläge und Kurzschlüsse zu verhindern. Die CE-Kennzeichnung bestätigt die Konformität mit den relevanten europäischen Richtlinien. Die Möglichkeit der Plombierung des Trennschiebers ist ein wichtiges Sicherheitsmerkmal, um unbefugtes Betätigen zu verhindern, beispielsweise in sicherheitskritischen Bereichen.
FAQ – Häufig gestellte Fragen zu UT 4 TG – Durchgangsklemme mit Trennmöglichkeit
Wie wird die Trennfunktion der UT 4 TG bedient?
Die Trennfunktion wird durch einen integrierten, leichtgängigen Trennschieber realisiert. Dieser Schieber kann manuell betätigt werden, um den Stromkreis zu unterbrechen. Die Trennung ist eindeutig erkennbar und im getrennten Zustand wird eine sichere elektrische Isolation gewährleistet.
Welche Arten von Leitern können mit der UT 4 TG verbunden werden?
Die UT 4 TG Durchgangsklemme ist für die Verbindung von starren und flexiblen Leitern geeignet. Bei flexiblen Leitern wird die Verwendung von Aderendhülsen empfohlen, um eine sichere und dauerhafte Verbindung zu gewährleisten und ein Aufsplittern der Litzen zu verhindern.
Ist die UT 4 TG für den Einsatz in aggressiven Umgebungen geeignet?
Ja, die Klemme ist aus robusten, korrosionsbeständigen Materialien gefertigt und das Gehäuse ist gegen viele Chemikalien und Umwelteinflüsse resistent. Spezifische Anwendungsfälle erfordern jedoch eine Prüfung der Beständigkeit.
Kann die Trennstelle der UT 4 TG gesichert werden?
Ja, der Trennschieber der UT 4 TG kann in der getrennten Position plombiert werden. Dies verhindert ein unbeabsichtigtes oder unbefugtes Wiedereinschalten und erhöht die Sicherheit in bestimmten Anwendungen.
Welche Vorteile bietet die Trennmöglichkeit gegenüber einer Standard-Durchgangsklemme?
Die Trennmöglichkeit ermöglicht das einfache und sichere Unterbrechen von Stromkreisen für Wartungs- oder Diagnosezwecke, ohne die gesamte Verdrahtung lösen zu müssen. Dies reduziert Ausfallzeiten und vereinfacht die Fehlersuche erheblich.
Welche Abmessungen hat die UT 4 TG und wie wird sie montiert?
Die UT 4 TG ist für die Montage auf einer Standard-35-mm-DIN-Schiene konzipiert. Die genauen Abmessungen entnehmen Sie bitte dem technischen Datenblatt, um sicherzustellen, dass sie in Ihre Einbausituation passt.
Erfüllt die UT 4 TG die relevanten Sicherheitsstandards für den industriellen Einsatz?
Ja, die UT 4 TG Durchgangsklemme ist nach den relevanten internationalen Normen (wie IEC, UL, VDE) geprüft und zertifiziert, um die höchste Sicherheit für den professionellen Einsatz zu gewährleisten.
