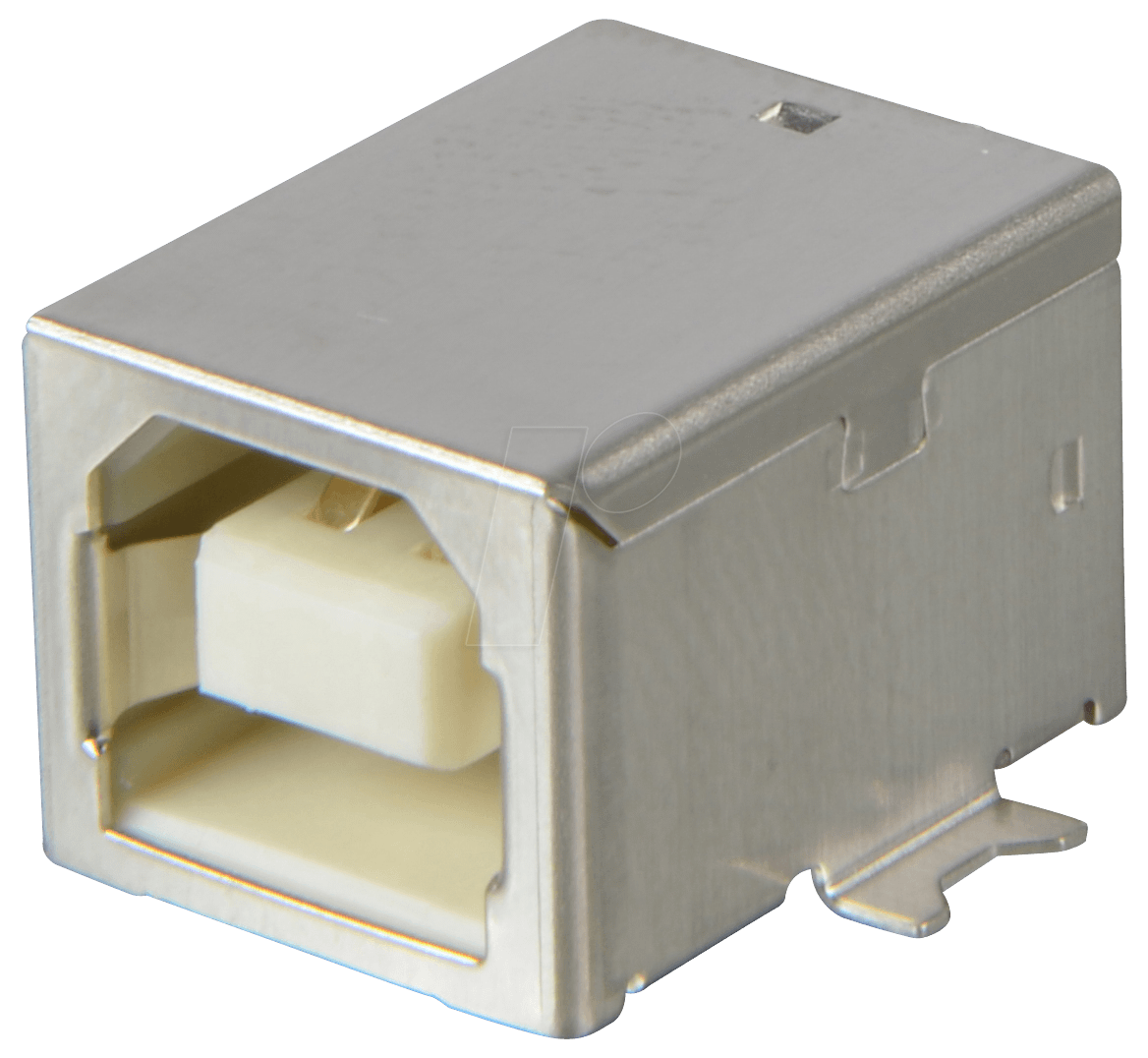

Präzision und Zuverlässigkeit: Ihre Lösung für USB-Integration im SMD-Format
Für Entwickler, Ingenieure und Elektronik-Enthusiasten, die eine langlebige und präzise USB-Schnittstelle in ihre Platinen integrieren möchten, bietet diese USB BW SMD Einbaubuchse der Serie B die ideale Lösung. Speziell konzipiert für die Oberflächenmontage (SMD), überwindet sie die Herausforderungen herkömmlicher Durchsteckmontagen und ermöglicht eine effizientere und kompaktere Geräteentwicklung.
Überlegene Montage und Platzersparnis
Die SMD-Montage dieser USB-Einbaubuchse ist ein entscheidender Vorteil gegenüber herkömmlichen THT-Buchsen (Through-Hole Technology). Durch die Platzierung direkt auf der Oberfläche der Leiterplatte entfallen Durchkontaktierungen, was zu einer Reduzierung der benötigten Platinenfläche führt. Dies ist besonders relevant in der modernen Elektronikentwicklung, wo jeder Millimeter zählt. Die automatisierte Bestückung mit Pick-and-Place-Maschinen wird durch das SMD-Design ebenfalls optimiert, was sowohl die Produktionsgeschwindigkeit erhöht als auch die Stückkosten senkt. Die verlässliche Verbindung, die durch das präzise Löten der SMD-Pads auf der Platine entsteht, gewährleistet eine stabile Datenübertragung und Stromversorgung.
Industriestandard Serie B: Vielseitigkeit für Ihre Projekte
Die Wahl der Serie B für diese USB-Einbaubuchse garantiert eine hohe Kompatibilität mit einer breiten Palette von Peripheriegeräten und Kabeln. USB-B-Stecker sind in der Industrie weit verbreitet, insbesondere für den Anschluss von Druckern, Scannern, externen Festplatten, Audio-Interfaces und vielen anderen Geräten, die eine stabile und robuste Verbindung erfordern. Durch die Verwendung des bewährten USB-B-Standards stellen Sie sicher, dass Ihre entwickelten Geräte nahtlos mit bestehender Infrastruktur interagieren können, was die Benutzerfreundlichkeit und die Akzeptanz auf dem Markt erhöht.
Hervorragende elektrische Eigenschaften und Signalintegrität
Die Konstruktion der USB BW SMD Einbaubuchse ist auf maximale Leistung und Zuverlässigkeit ausgelegt. Die internen Kontakte sind so gestaltet, dass sie einen geringen Übergangswiderstand aufweisen und eine stabile Verbindung über die Lebensdauer des Produkts gewährleisten. Die Gehäusekonstruktion schützt die empfindlichen Kontakte vor mechanischer Beschädigung und Umwelteinflüssen, während gleichzeitig die korrekte Ausrichtung des Steckers sichergestellt wird. Dies minimiert das Risiko von Datenfehlern und sorgt für eine konsistente Leistung, selbst unter anspruchsvollen Bedingungen. Die präzise Fertigung der SMD-Pads ermöglicht ein exaktes Löten und minimiert das Risiko von Lötfehlern, was die Signalintegrität weiter stärkt.
Robustheit und Langlebigkeit für anspruchsvolle Anwendungen
Gefertigt aus hochwertigen Materialien, ist diese USB-Einbaubuchse für eine lange Lebensdauer konzipiert. Die Lötbarkeit der SMD-Pads ist optimiert, um auch nach mehreren Lötzyklen eine zuverlässige Verbindung zu gewährleisten. Das Gehäusematerial bietet eine gute chemische Beständigkeit und mechanische Stabilität. Diese Eigenschaften machen das Produkt zur idealen Wahl für den Einsatz in professionellen Geräten, industriellen Steuerungen und komplexen elektronischen Systemen, bei denen Zuverlässigkeit im Vordergrund steht.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | USB-Einbaubuchse |
| USB-Standard | Serie B (USB 2.0 kompatibel) |
| Montageart | SMD (Surface Mount Device) |
| Gehäusematerial | Hochtemperatur-Thermoplast, RoHS-konform |
| Kontaktmaterial | Vergoldete Phosphorbronze für exzellente Leitfähigkeit und Korrosionsbeständigkeit |
| Lötbarkeit | Optimiert für Reflow-Lötverfahren |
| Anzahl der Kontakte | 4 (VCC, D-, D+, GND) |
| Nennspannung | 30 V AC/DC |
| Nennstrom | 1.5 A (abhängig von USB-Spezifikation) |
| Betriebstemperaturbereich | -40°C bis +85°C |
| Isolationswiderstand | > 1000 MΩ bei 500 V DC |
| Dielektrische Spannungsfestigkeit | 500 V RMS für 1 Minute |
| Steckzyklen | Mindestens 10.000 Zyklen für dauerhafte Leistung |
| Abmessungen (B x T x H) | Kompaktes Design für maximale Flexibilität auf der Leiterplatte |
| Zulassungen | UL, CE (falls zutreffend, bitte spezifische Produktvarianten prüfen) |
Vorteile der USB BW SMD Einbaubuchse Serie B
- Optimierte Montage: SMD-Design ermöglicht automatische Bestückung und spart wertvolle Platinenfläche.
- Hohe Kompatibilität: USB Serie B Standard für breite Anwendbarkeit mit gängigen Peripheriegeräten.
- Verbesserte Signalintegrität: Präzise gefertigte Kontakte und robustes Gehäuse für zuverlässige Datenübertragung.
- Langlebigkeit: Hochwertige Materialien und eine konstruktive Robustheit für eine lange Lebensdauer.
- Kostenreduktion: Effizientere Produktionsprozesse durch automatisierte Bestückung und weniger Materialaufwand auf der Leiterplatte.
- Kompaktes Design: Ermöglicht flachere und kleinere Gerätekonstruktionen.
- Zuverlässige Stromversorgung: Ausgelegt für die spezifizierten Stromanforderungen von USB-Geräten.
FAQ – Häufig gestellte Fragen zu USB BW SMD – USB-Einbaubuchse, Serie B, gew., SMD-Montage
Was ist der Hauptvorteil einer SMD-Montage gegenüber einer Durchsteckmontage bei USB-Buchsen?
Der Hauptvorteil einer SMD-Montage liegt in der erheblichen Platzersparnis auf der Leiterplatte, der Möglichkeit zur automatischen Bestückung und der damit verbundenen Kosteneffizienz in der Produktion. Zudem entfallen Durchkontaktierungen, was die Signalintegrität potenziell verbessert und den Platinenaufbau vereinfacht.
Für welche Art von Geräten ist die USB-Serie B besonders geeignet?
Die USB-Serie B ist ideal für Geräte, die eine feste Verbindung zu einem Host-Gerät benötigen und eine höhere Stromversorgung erfordern, wie z.B. Drucker, Scanner, externe Festplatten, Audio-Interfaces, Entwicklungskits und einige Arten von Messgeräten. Sie steht für Robustheit und Zuverlässigkeit in der Datenverbindung.
Wie gewährleistet die USB BW SMD Einbaubuchse eine gute Signalqualität?
Durch die Verwendung von hochwertigen Kontaktmaterialien wie vergoldeter Phosphorbronze, die präzise Fertigung der Pads für eine exakte Lötverbindung und ein durchdachtes Gehäusedesign, das die Kontakte schützt und die korrekte Ausrichtung sichert, wird eine hohe Signalqualität und eine geringe Fehlerquote bei der Datenübertragung gewährleistet.
Ist diese USB-Buchse mit allen USB-Standards kompatibel?
Diese USB-Buchse ist primär für USB 2.0 gedacht und unterstützt somit die entsprechenden Datenraten. Sie kann oft auch mit USB 3.0-Geräten verbunden werden, jedoch sind dann die USB 3.0-Datenraten nicht voll nutzbar, da die Buchse selbst keine USB 3.0-Pinbelegung hat. Für maximale Kompatibilität und Geschwindigkeit bei USB 3.0 sollten spezifische USB 3.0-Buchsen verwendet werden.
Welche Lötverfahren sind für die SMD-Montage dieser Buchse empfohlen?
Diese USB-Einbaubuchse ist optimiert für das Reflow-Lötverfahren. Dies ist der Standardprozess für die automatische Bestückung von SMD-Komponenten und ermöglicht eine gleichmäßige und zuverlässige Lötverbindung über alle Pins.
Kann ich diese USB-Buchse auch von Hand löten?
Ja, eine manuelle Lötung ist grundsätzlich möglich, erfordert jedoch Erfahrung und Präzision, um eine gute Lötverbindung zu gewährleisten und die feinen Pads nicht zu beschädigen. Für eine zuverlässige und reproduzierbare Montage wird die maschinelle Reflow-Lötung empfohlen.
Wie wirkt sich die Vergoldung der Kontakte aus?
Die Vergoldung der Kontakte bietet mehrere Vorteile: Sie schützt vor Korrosion und Oxidation, was die Lebensdauer der Buchse erheblich verlängert. Zudem gewährleistet sie eine exzellente elektrische Leitfähigkeit, was für eine stabile Datenübertragung und minimale Verluste sorgt.
