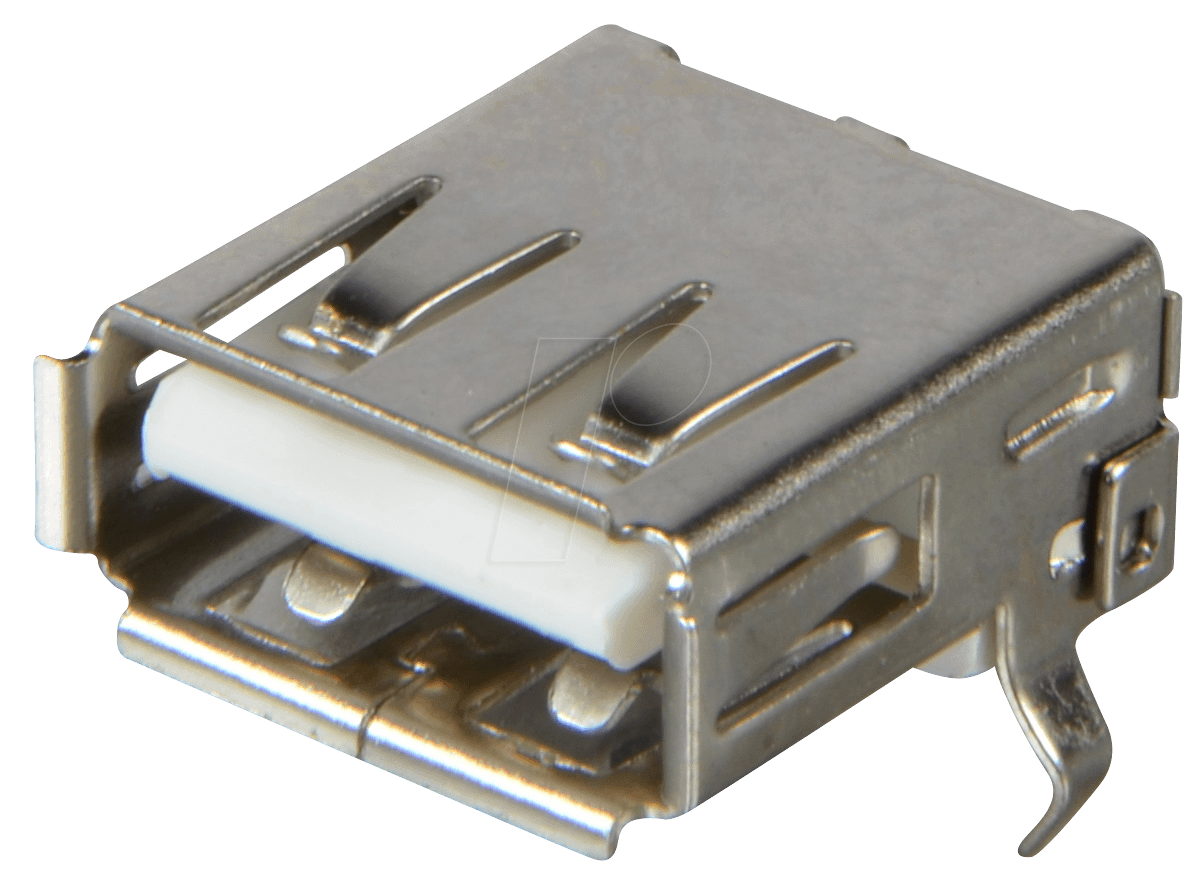

USB AW – Präzision für Ihre Elektronikprojekte: USB-Einbaubuchse, Serie A, gewinkelt, Printmontage
Sie suchen eine zuverlässige und platzsparende Lösung zur Integration von USB-Anschlüssen in Ihre elektronischen Geräte oder kundenspezifischen Projekten? Die USB AW – USB-Einbaubuchse, Serie A, gewinkelt, Printmontage, bietet genau diese Funktionalität. Entwickelt für Entwickler, Ingenieure und erfahrene Maker, ermöglicht diese Buchse die einfache und sichere Anbindung von USB-Peripheriegeräten direkt auf Ihrer Leiterplatte (Printmontage) und das in einem kompakten, gewinkelten Design, das wertvollen Bauraum optimiert.
Maximale Konnektivität auf kleinstem Raum: Der Vorteil der gewinkelten Printmontage
Die Standard-USB-Buchse wird oft im 90-Grad-Winkel zur Leiterplatte montiert, was zu einer Überlappung mit anderen Bauteilen führen kann oder eine ungünstige Kabelverlegung erzwingt. Unsere gewinkelte USB AW Einbaubuchse Serie A löst dieses Problem elegant. Durch die Ausrichtung der Buchse in einem 90-Grad-Winkel zur Lötseite der Leiterplatte, wird eine effiziente Nutzung des dreidimensionalen Raums ermöglicht. Dies ist besonders vorteilhaft in flachen Gehäusen, bei der Entwicklung kompakter Geräte oder wenn mehrere Anschlüsse eng beieinander platziert werden müssen. Die Printmontage gewährleistet eine direkte und stabile Verbindung zur Leiterplatte, wodurch Signalintegrität und mechanische Belastbarkeit gegenüber externen Steckverbindern oder Kabelmontagen signifikant verbessert werden.
Technische Exzellenz und Robustheit für anspruchsvolle Anwendungen
Die USB AW – USB-Einbaubuchse Serie A, gewinkelt, Printmontage, ist konzipiert für Langlebigkeit und zuverlässige Datenübertragung. Die Wahl der Materialien und die Präzision der Fertigung spiegeln sich in der Robustheit und der hohen Kontaktsicherheit wider. Dies stellt sicher, dass auch bei häufigem An- und Abstecken von Geräten die Verbindung stabil bleibt und Datenverluste oder Übertragungsfehler minimiert werden. Die Gewinkeltheit ist nicht nur ein Designmerkmal, sondern eine strategische Komponente zur Optimierung des mechanischen Designs Ihrer Schaltung.
Anwendungsbereiche und Integration in Ihre Projekte
Diese USB-Einbaubuchse ist die ideale Wahl für eine Vielzahl von Anwendungen:
- Industrielle Steuerungen und Automatisierung: Integration von Diagnoseanschlüssen oder Schnittstellen für Datentransfer in Steuergeräte, SPS-Systeme und eingebettete Systeme.
- Messtechnik und Laborgeräte: Sichere Anbindung von Sensoren, Datenerfassungsgeräten und Analyseinstrumenten, bei denen eine stabile und dauerhafte USB-Verbindung unerlässlich ist.
- AV- und Medientechnik: Einbau in Projektoren, Lautsprecher-Systeme, Verstärker oder Mediastationen für Firmware-Updates, Datenwiedergabe oder Anschluss von Peripheriegeräten.
- Embedded Computing und Single-Board-Computer-Projekte: Erweiterung von Funktionalitäten bei Raspberry Pi, Arduino-basierten Systemen oder anderen Entwicklungsboards.
- Prototyping und kundenspezifische Elektronik: Einfache Integration in eigene Platinenlayouts für maßgeschneiderte Lösungen.
- Kassen- und POS-Systeme: Zuverlässiger Anschluss von Barcode-Scannern, Druckern oder Kundendisplays.
Qualität, die Sie spüren und sehen: Detaillierte Produktdaten
| Eigenschaft | Detail |
|---|---|
| Produkttyp | USB Einbaubuchse |
| USB-Standard | Serie A (USB 2.0 / USB 3.0 kompatibel, spezifische Datenrate je nach Lötanschluss) |
| Montageart | Printmontage (SMD oder THT – spezifisch für die gelieferte Variante) |
| Gehäuseform | Gewinkelt (90 Grad zur Leiterplatte) |
| Kontakmaterial | Hochwertige Legierung (z.B. Phosphorbronze, Messing) mit Gold- oder Nickelbeschichtung für exzellente Leitfähigkeit und Korrosionsbeständigkeit. |
| Isolationsmaterial | Hochtemperatur-Kunststoff (z.B. PBT, LCP) zur Gewährleistung elektrischer Isolation und mechanischer Stabilität auch bei erhöhten Temperaturen. |
| Lötanschluss-Typ | Präzise gefertigte Lötpads oder Pins für sichere und dauerhafte Verbindung zur Leiterplatte. |
| Mechanische Belastbarkeit | Konstruktion optimiert für sicheren Steckerhalt und Widerstand gegen Zug- und Druckkräfte. |
| Betriebstemperatur | Breiter Bereich, üblich für elektronische Bauteile (z.B. -40°C bis +85°C), abhängig vom spezifischen Material. |
| Schutz gegen Umwelteinflüsse | Gute Beständigkeit gegen Staub und Feuchtigkeit im integrierten Zustand, je nach Gehäuse des Endgeräts. |
Warum die USB AW Einbaubuchse Ihre erste Wahl sein sollte
Im Vergleich zu externen USB-Adaptern oder Kabelverbindern, die zu Verschleiß und potenziellen Fehlerquellen führen können, bietet die USB AW Einbaubuchse eine integrierte und dauerhafte Lösung. Die direkte Printmontage minimiert Signalverluste und erhöht die Zuverlässigkeit Ihrer Verbindung. Das gewinkelte Design ist ein entscheidender Faktor zur Schaffung kompakter und ergonomischer Geräte, bei denen jeder Millimeter zählt. Die Verwendung hochwertiger Materialien garantiert eine lange Lebensdauer und konstante Leistung, selbst unter anspruchsvollen Betriebsbedingungen.
FAQ – Häufig gestellte Fragen zu USB AW – USB-Einbaubuchse, Serie A, gewinkelt, Printmontage
Ist diese USB-Buchse für hohe Datenübertragungsraten wie USB 3.0 oder höher geeignet?
Die Buchse entspricht dem USB Serie A Standard. Die tatsächliche Datenübertragungsrate (z.B. USB 2.0 mit 480 Mbit/s oder USB 3.0 mit 5 Gbit/s) hängt von der Implementierung auf Ihrer Leiterplatte und den angeschlossenen Geräten ab. Die Buchse selbst ist für die Übertragung der entsprechenden Signalpaare ausgelegt, aber die Signalintegrität muss durch das Layout und die Komponenten auf Ihrer Platine gewährleistet werden.
Welche Art von Montage (SMD oder THT) wird für diese Buchse unterstützt?
Die spezifische Variante „Printmontage“ kann entweder für Surface Mount Technology (SMD) mit kleinen Lötpads oder für Through-Hole Technology (THT) mit durchkontaktierten Pins ausgelegt sein. Bitte prüfen Sie die detaillierten Spezifikationen des einzelnen Produkts (z.B. im Datenblatt), um festzustellen, ob es sich um eine SMD- oder THT-Variante handelt, da dies die Löttechnik und die Anforderungen an die Leiterplatte beeinflusst.
Wie gewährleistet die gewinkelte Bauform die Stabilität der Verbindung?
Die gewinkelte Bauform ermöglicht eine stabile mechanische Montage auf der Leiterplatte. Die Lötverbindungen sind direkt und robust. Darüber hinaus wird das Kabel des angeschlossenen Geräts tangential zur Leiterplatte geführt, was die mechanische Belastung auf die Buchse reduziert, im Vergleich zu einer rechtwinkligen Kabelabzweigung, die mehr Hebelwirkung erzeugen könnte.
Kann die Buchse in Umgebungen mit extremen Temperaturen eingesetzt werden?
Die verwendeten Hochtemperatur-Kunststoffe und widerstandsfähigen Kontakmaterialien sind darauf ausgelegt, einen breiten Temperaturbereich zu tolerieren, typischerweise von -40°C bis +85°C. Für spezifische Anwendungen, die über diesen Bereich hinausgehen, sollten jedoch die genauen Materialspezifikationen und das Datenblatt konsultiert werden.
Ist die Buchse für die Verwendung mit Geräten mit hoher Stromaufnahme geeignet?
Die USB-Spezifikation definiert Stromgrenzen. Diese Buchse ist für die standardmäßigen USB-Stromlieferfähigkeiten ausgelegt. Für Anwendungen, die höhere Ströme erfordern (z.B. schnelles Laden über USB Power Delivery), muss sichergestellt werden, dass sowohl die Buchse als auch die nachgeschaltete Schaltung und die Leiterbahnführung für diese Ströme ausgelegt sind und die entsprechenden Spezifikationen erfüllt werden.
Wie aufwendig ist die Lötverbindung auf der Leiterplatte?
Die Lötverbindung auf der Leiterplatte ist der kritischste Punkt für die Zuverlässigkeit. Bei SMD-Varianten sind dies kleine Lötpads, die eine präzise Bestückung erfordern. Bei THT-Varianten werden die Pins durch Löcher in der Platine gesteckt und verlötet. Eine fachgerechte Lötung nach den Regeln der Technik ist entscheidend für eine dauerhafte und leitfähige Verbindung. Die gewinkelte Bauform kann bei der Montage von bestückten Platinen Vorteile in Bezug auf die Zugänglichkeit bieten.
Welche Vorteile bietet die Printmontage gegenüber einer Kabelmontage?
Die Printmontage bietet signifikante Vorteile in Bezug auf Zuverlässigkeit, Platzersparnis und mechanische Stabilität. Es gibt keine zusätzlichen Kabel und Stecker, die brechen oder sich lösen könnten. Die Verbindung zur Leiterplatte ist direkt und optimiert für Signalintegrität. Dies führt zu einer robusteren Gesamtlösung, die weniger anfällig für Umwelteinflüsse und mechanische Belastungen ist.
