UM 232 HB – UM232HB Hi-Speed FT232H Entwicklungstool: Ihre Brücke zur High-Speed-Schnittstellen-Integration
Das UM 232 HB – UM232HB Hi-Speed FT232H Entwicklungstool ist die ideale Lösung für Entwickler, Ingenieure und Maker, die eine robuste und leistungsfähige Schnittstelle für die Anbindung verschiedenster Hardware-Projekte an moderne PCs benötigen. Wenn Sie Probleme mit langsamen oder instabilen USB-zu-seriellen Konvertern haben, die Ihre Entwicklungsgeschwindigkeit bremsen, bietet dieses Tool eine entscheidende Verbesserung durch die Integration des renommierten FT232H Chips.
Leistungsstarke USB-zu-serielle Konvertierung mit dem FT232H Chip
Das Herzstück des UM 232 HB bildet der FT232H von FTDI, ein fortschrittlicher USB-zu-Single-Channel-UART/FIFO-IC. Dieser Chip ermöglicht eine Hi-Speed USB-Verbindung (USB 2.0), was eine deutlich höhere Datenübertragungsrate im Vergleich zu herkömmlichen Full-Speed-Lösungen bedeutet. Dies ist entscheidend für Anwendungen, bei denen schnelle Datenerfassung, Steuerung oder Programmierung gefragt ist, wie zum Beispiel bei der Entwicklung von IoT-Geräten, Robotik oder der direkten Ansteuerung von Speicherbausteinen.
Vorteile des UM 232 HB – UM232HB Entwicklungstools
- Höhere Geschwindigkeit: Nutzt den Hi-Speed USB 2.0 Standard für schnelle Datenübertragungen, was die Entwicklungszeit signifikant verkürzt.
- Vielseitige Schnittstellen: Unterstützt nicht nur UART, sondern auch SPI, I2C und JTAG-Modi über den FT232H Chip, was eine breite Palette von Kommunikationsprotokollen ermöglicht.
- Zuverlässige Konnektivität: Basierend auf dem bewährten FTDI FT232H Chip, der für seine Stabilität und breite Treiberunterstützung bekannt ist.
- Einfache Integration: Entwickelt für eine unkomplizierte Einbindung in bestehende Projekte und Entwicklungsumgebungen.
- Robuste Bauweise: Gefertigt für Langlebigkeit und Zuverlässigkeit im professionellen Einsatz und im anspruchsvollen Maker-Umfeld.
- Flexible Stromversorgung: Bietet Optionen zur Stromversorgung, um den Anforderungen verschiedenster Projekte gerecht zu werden.
Technische Spezifikationen im Detail
Das UM 232 HB – UM232HB Hi-Speed FT232H Entwicklungstool ist mehr als nur ein einfacher USB-zu-serieller Adapter. Es ist ein vielseitiges Werkzeug, das Entwicklern die Flexibilität gibt, ihre Hardware auf vielfältige Weise anzubinden und zu steuern. Der integrierte FT232H Chip ist der Schlüssel zu dieser Flexibilität und bietet neben der reinen UART-Funktionalität auch die Möglichkeit, andere serielle Bussysteme zu emulieren.
Umfassende Protokollunterstützung
Der FT232H Chip im UM 232 HB ist nicht auf die einfache UART-Kommunikation beschränkt. Er kann auch als Hochgeschwindigkeits-SPI-Master, I2C-Master oder Bit-Bang-Modus konfiguriert werden. Dies eröffnet eine Welt von Möglichkeiten für die direkte Kommunikation mit einer Vielzahl von Peripheriegeräten, wie z.B. Sensoren, Speicherchips (EEPROMs, Flash), Displays und Mikrocontrollern, ohne dass zusätzliche Level-Shifter oder spezielle Schnittstellenbausteine erforderlich sind.
Die Bedeutung der Hi-Speed USB-Konnektivität
Im Gegensatz zu vielen älteren oder kostengünstigeren USB-zu-seriellen Konvertern, die auf den Full-Speed USB 1.1 Standard (maximale Datenrate von 12 Mbit/s) beschränkt sind, nutzt das UM 232 HB den Hi-Speed USB 2.0 Standard. Dieser Standard ermöglicht theoretische Datenraten von bis zu 480 Mbit/s. Auch wenn die tatsächliche Geschwindigkeit für serielle Protokolle wie UART oft durch die Taktfrequenz der seriellen Schnittstelle begrenzt ist, ermöglicht die Hi-Speed-Verbindung eine höhere Effizienz bei der Datenübertragung, geringere Latenzzeiten und die Fähigkeit, größere Datenmengen schneller zu puffern und zu verarbeiten. Dies ist besonders vorteilhaft für Anwendungen, die eine intensive Datenübertragung erfordern, wie z.B. Firmware-Updates, Log-Daten-Streaming oder die Ansteuerung von Displays mit hoher Auflösung.
Treiberunterstützung und Kompatibilität
FTDI ist bekannt für seine hervorragende Treiberunterstützung. Die Treiber für den FT232H Chip sind für die meisten gängigen Betriebssysteme wie Windows, macOS und Linux verfügbar und werden aktiv gepflegt. Dies gewährleistet eine hohe Kompatibilität und einfache Installation. Die Treiber ermöglichen nicht nur die Nutzung des Geräts als virtuelle COM-Port (für UART-Kommunikation), sondern bieten auch APIs für den direkten Zugriff auf die SPI-, I2C- und Bit-Bang-Modi, was die Integration in benutzerdefinierte Software und Entwicklungsumgebungen wie Python, C++ oder LabVIEW erleichtert.
Struktur und Robustheit des Design

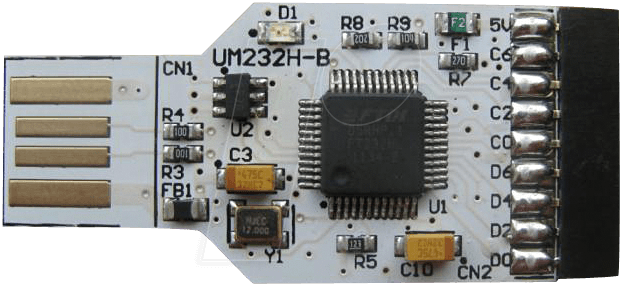

Das physische Design des UM 232 HB ist auf Funktionalität und Langlebigkeit ausgelegt. Die Komponenten sind auf einer soliden Leiterplatte angeordnet, die für den Einsatz in verschiedenen Umgebungen geeignet ist. Die Anschlussklemmen sind robust und ermöglichen eine sichere Verbindung mit externen Kabeln und Komponenten. Die Stromversorgung kann flexibel gehandhabt werden, was zusätzliche Anpassungsfähigkeit für verschiedene Projekte bietet.
| Merkmal | Beschreibung |
|---|---|
| USB-Standard | Hi-Speed USB 2.0 (480 Mbit/s theoretisch) |
| Kernchip | FTDI FT232H |
| Unterstützte Modi | UART, SPI (Master), I2C (Master), Bit-Bang |
| Betriebssystemkompatibilität | Windows, macOS, Linux (mit FTDI-Treibern) |
| Stromversorgung | USB-Bus-powered, zusätzliche externe Stromversorgungsoptionen können verfügbar sein |
| Anschlüsse | USB-Anschluss, Header für GPIOs, UART, SPI, I2C |
| Anwendungsbereiche | Prototyping, Mikrocontroller-Entwicklung, IoT, industrielle Automatisierung, Test & Messung |
| Treiberart | Virtueller COM-Port (VCP) und Direct Driver Interface (DDI) |
Anwendungsgebiete und Potenzial
Das UM 232 HB – UM232HB Hi-Speed FT232H Entwicklungstool ist ein Schweizer Taschenmesser für jeden, der sich mit der Anbindung von Elektronik beschäftigt. Seine Vielseitigkeit macht es zu einem unverzichtbaren Werkzeug in zahlreichen Bereichen:
Entwicklung und Debugging von Mikrocontrollern
Für Entwickler, die mit Mikrocontrollern wie Arduino, ESP32, STM32 oder anderen arbeiten, bietet das UM 232 HB eine schnelle und zuverlässige Möglichkeit, Code hochzuladen und serielle Daten während des Debuggings zu überwachen. Die hohe Geschwindigkeit reduziert Wartezeiten beim Programmieren und ermöglicht die Analyse von Echtzeitdatenströmen.
Internet of Things (IoT) Projekte
Im Bereich IoT ist eine effiziente Kommunikation zwischen Sensoren, Aktoren und dem zentralen Gateway oder Cloud-Server entscheidend. Das UM 232 HB kann verwendet werden, um Sensordaten über SPI oder I2C von Geräten auszulesen, oder um Befehle über UART an IoT-Module zu senden.
Robotik und Automatisierung
Bei der Steuerung von Robotern oder industriellen Automatisierungssystemen sind präzise und schnelle Befehlsübertragungen unerlässlich. Das UM 232 HB ermöglicht die direkte Ansteuerung von Motortreibern, Sensoren und anderen Komponenten, die über SPI oder UART kommunizieren.
Speicherprogrammierung und -analyse
Die Programmierung von EEPROMs, Flash-Speichern oder anderen seriellen Speichermedien kann mit dem UM 232 HB über die SPI- oder Bit-Bang-Funktionalität effizient durchgeführt werden. Dies ist nützlich für die Konfiguration von Hardware oder das Auslesen von Daten aus Speicherbausteinen.
Test und Messung
In Laborumgebungen kann das UM 232 HB als Teil eines Testaufbaus verwendet werden, um Signale zu generieren, Daten von Messgeräten zu erfassen oder die Kommunikation zwischen verschiedenen Geräten zu simulieren.
Umfassende Treiber- und Softwareunterstützung
Die Effektivität des UM 232 HB wird maßgeblich durch die hervorragende Treiber- und Softwareunterstützung von FTDI und der Community bestimmt. Die Installation der FTDI-Treiber für den FT232H ist in der Regel unkompliziert und stellt das Gerät als virtuellen COM-Port (VCP) im System bereit. Dies ermöglicht die Nutzung mit jeder Standard-Terminal-Software, wie z.B. PuTTY, Tera Term oder dem seriellen Monitor der Arduino IDE. Darüber hinaus bieten die FTDI-Bibliotheken und SDKs (Software Development Kits) Entwicklern die Möglichkeit, die fortgeschrittenen Funktionen des FT232H direkt in eigenen Applikationen anzusprechen. Dies umfasst die Programmierung von SPI- und I2C-Transfers, das Erzeugen spezifischer Timing-Sequenzen im Bit-Bang-Modus oder das Management von GPIO-Pins. Die Verfügbarkeit von Libraries für verschiedene Programmiersprachen wie Python (über `pyftdi` oder ähnliche Pakete) erleichtert die Integration in Skripte und automatisierte Testumgebungen.
FAQ – Häufig gestellte Fragen zu UM 232 HB – UM232HB Hi-Speed FT232H Entwicklungstool
Was unterscheidet das UM 232 HB von einem Standard USB-zu-Seriell-Adapter?
Das UM 232 HB nutzt den FT232H Chip, der nicht nur eine Hi-Speed USB 2.0 Schnittstelle für höhere Datenraten bietet, sondern auch die Emulation von SPI-, I2C- und Bit-Bang-Protokollen ermöglicht. Standard-Adapter beschränken sich meist auf die reine UART-Kommunikation und oft auf die langsamere Full-Speed USB-Schnittstelle.
Ist das UM 232 HB mit macOS und Linux kompatibel?
Ja, FTDI bietet für den FT232H Chip plattformübergreifende Treiberunterstützung für Windows, macOS und Linux an. Dies gewährleistet eine einfache Nutzung auf den meisten modernen Betriebssystemen.
Welche Programmiersprachen können zur Steuerung des UM 232 HB verwendet werden?
Die Steuerung ist mit einer Vielzahl von Programmiersprachen möglich. Für den virtuellen COM-Port können alle Sprachen genutzt werden, die mit seriellen Schnittstellen interagieren können. Für die direkten SPI-, I2C- und Bit-Bang-Modi sind Bibliotheken für Python, C++, C# und andere Sprachen verfügbar.
Kann ich mit dem UM 232 HB direkt Mikrocontroller programmieren?
Ja, je nach Mikrocontroller und dessen Bootloader-Mechanismen kann das UM 232 HB über die UART-Schnittstelle zum Hochladen von Code verwendet werden. Für komplexere Programmierszenarien oder Debugging-Aufgaben auf einer tieferen Ebene ist die Verwendung mit einem dedizierten Debugger oder Programmierer oft sinnvoller.
Wie ist die Stromversorgung des UM 232 HB geregelt?
Das UM 232 HB wird primär über den USB-Port mit Strom versorgt. Es können jedoch auch zusätzliche Optionen zur externen Stromversorgung vorhanden sein, um den Anforderungen von Geräten mit höherem Stromverbrauch gerecht zu werden. Dies ist dem spezifischen Produktdesign zu entnehmen.
Ist das UM 232 HB für professionelle Anwendungen geeignet?
Aufgrund der Verwendung des FT232H Chips, der breiten Treiberunterstützung und der robusten Bauweise ist das UM 232 HB sehr gut für professionelle Anwendungen in den Bereichen Prototyping, Test, Messung und industrielle Entwicklung geeignet.
Welche Art von Daten kann ich über die SPI-Schnittstelle des UM 232 HB übertragen?
Über die SPI-Schnittstelle können Sie beliebige Daten übertragen, die vom SPI-Protokoll unterstützt werden. Dies umfasst das Lesen und Schreiben von Registern von SPI-Geräten wie Sensoren, Speichermedien, Displays, ADCs/DACs und anderen Peripheriegeräten.
