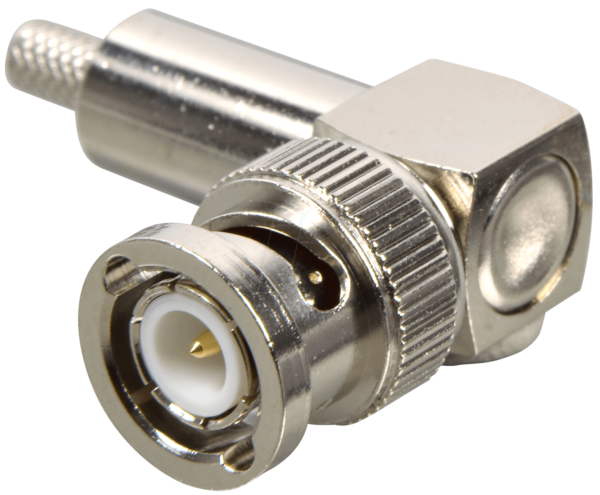

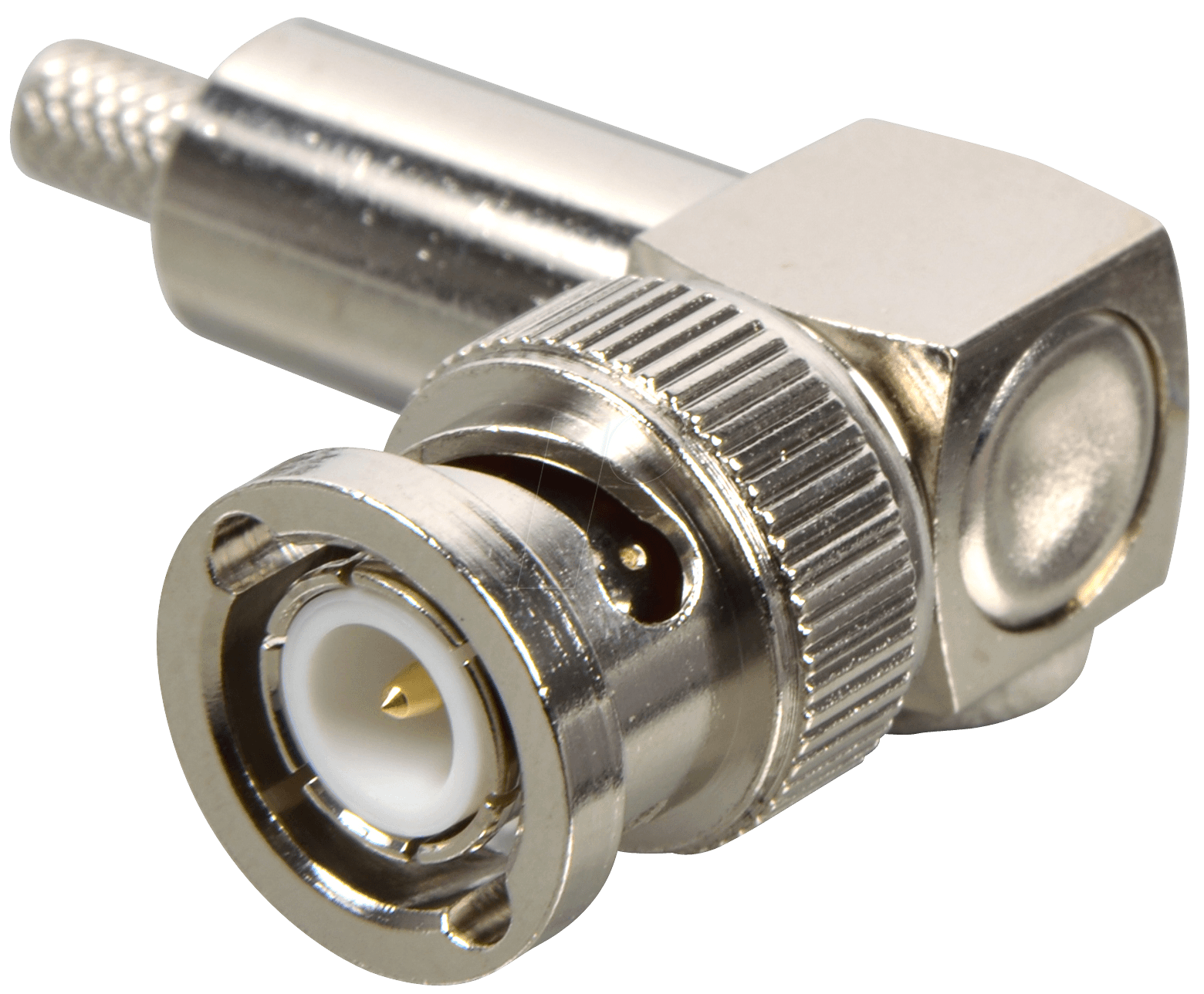

Optimale Signalübertragung: UG 913-C58 BNC-Crimp-Winkelstecker für RG 58, 50 Ohm
Für alle, die eine zuverlässige und verlustfreie Signalübertragung in anspruchsvollen Anwendungen benötigen, ist der UG 913-C58 BNC-Crimp-Winkelstecker die ideale Lösung. Dieser Stecker wurde speziell für die Verwendung mit RG 58 Koaxialkabeln mit 50 Ohm Impedanz entwickelt und ermöglicht eine präzise Verbindung, die Interferenzen minimiert und die Signalintegrität aufrechterhält. Er richtet sich an professionelle Anwender in den Bereichen Rundfunk, Messtechnik, Videoübertragung und Telekommunikation, bei denen jede Verbindung zählt.
Die Überlegenheit des UG 913-C58 BNC-Winkelsteckers
Im Vergleich zu herkömmlichen BNC-Steckverbindern bietet der UG 913-C58 BNC-Crimp-Winkelstecker entscheidende Vorteile. Seine Crimp-Konstruktion sorgt für eine mechanisch stabile und elektrisch leitfähige Verbindung, die auch unter Vibrationen und mechanischer Belastung zuverlässig Bestand hat. Die Winkelform ermöglicht eine platzsparende Installation in engen Gehäusen oder Rack-Montagen, wo gerade Stecker die Zugänglichkeit einschränken könnten. Die präzise Fertigung nach Industriestandards gewährleistet eine durchgängige 50-Ohm-Impedanz, was für die Aufrechterhaltung der Signalqualität bei hohen Frequenzen unerlässlich ist. Dies unterscheidet ihn von einfacheren Steckertypen, die oft Kompromisse bei der Leistung eingehen.
Technische Exzellenz und Materialwahl
Der UG 913-C58 BNC-Crimp-Winkelstecker zeichnet sich durch seine sorgfältige Auswahl an hochwertigen Materialien aus, die für Langlebigkeit und optimale Leistung sorgen. Das Gehäuse besteht aus robustem Messing, das für seine hervorragende elektrische Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Die Oberfläche ist typischerweise vernickelt, um zusätzlichen Schutz vor Umwelteinflüssen zu bieten und eine dauerhaft geringe Übergangsimpedanz zu gewährleisten. Der Mittelkontakt, das Herzstück der Verbindung, ist aus massivem Messing gefertigt und präzise vergoldet. Diese Vergoldung minimiert den Übergangswiderstand und schützt vor Oxidation, was für die Signalintegrität bei Frequenzen bis in den GHz-Bereich entscheidend ist.
Die Isolationsmaterialien, wie z.B. PTFE (Polytetrafluorethylen), sind nicht nur dielektrisch stabil, sondern auch hitzebeständig, was den Einsatz in Umgebungen mit erhöhten Temperaturen ermöglicht. Die Crimp-Hülse, die integraler Bestandteil der Verbindung ist, besteht aus einem Material, das sich bei der Crimpung fest mit dem Außenleiter des Koaxialkabels verbindet und so eine dauerhaft sichere elektrische und mechanische Verbindung schafft. Diese durchdachte Materialkombination und die Crimp-Technologie stellen sicher, dass der UG 913-C58 Stecker eine überlegene Leistung über die gesamte Lebensdauer bietet.
Präzise Anwendung und Montage
Die Montage des UG 913-C58 BNC-Crimp-Winkelsteckers erfordert spezifisches Werkzeug und Sorgfalt, um die volle Leistung zu gewährleisten. Der Prozess beginnt mit der fachgerechten Abisolierung des RG 58 Koaxialkabels, wobei darauf geachtet werden muss, die inneren Leiter und den Abschirmungsgeflecht nicht zu beschädigen. Anschließend wird die Crimp-Hülse über den abgeschirmten Außenleiter des Kabels geschoben. Der Stecker wird dann auf den Innenleiter aufgebracht, und durch eine professionelle Crimpung mit einem geeigneten Werkzeug werden sowohl der Mittelkontakt als auch die Crimp-Hülse mit dem Kabel verbunden. Diese Crimp-Verbindung ist entscheidend für die mechanische Stabilität und die elektrische Kontinuität.
Die Winkelform des Steckers ist ein weiteres wichtiges Merkmal, das die Flexibilität bei der Installation erhöht. Sie ermöglicht es, Kabelverbindungen dort zu realisieren, wo der Platz begrenzt ist, beispielsweise in der Rückwand von Rack-Systemen, in kleinen Gehäusen von Messgeräten oder bei komplexen Netzwerkverteilungen. Die 50-Ohm-Impedanz ist hierbei konstant gehalten, was für die Vermeidung von Reflexionen und Signalverlusten bei Funkfrequenzanwendungen von größter Bedeutung ist. Ob für die Übertragung von Videosignalen, die Verbindung von Testgeräten oder in Kommunikationssystemen – der UG 913-C58 BNC-Winkelstecker bietet eine zuverlässige und performante Lösung.
Vorteile auf einen Blick
- Optimale Signalintegrität: Konstante 50-Ohm-Impedanz minimiert Reflexionen und Signalverluste.
- Hohe mechanische Stabilität: Die Crimp-Konstruktion sorgt für eine feste und dauerhafte Verbindung.
- Platzsparende Installation: Die Winkelform ermöglicht die Nutzung in beengten Platzverhältnissen.
- Hervorragende Leitfähigkeit: Gehäuse aus vernickeltem Messing und vergoldeter Mittelkontakt.
- Langlebigkeit und Zuverlässigkeit: Robuste Materialien und präzise Fertigung für professionelle Anwendungen.
- Breites Anwendungsspektrum: Ideal für Rundfunk, Messtechnik, Video und Telekommunikation.
- Einfache, aber präzise Montage: Ermöglicht eine sichere Verbindung mit speziellem Werkzeug.
Produkteigenschaften des UG 913-C58 BNC-Crimp-Winkelsteckers
| Eigenschaft | Beschreibung |
|---|---|
| Steckertyp | BNC-Winkelstecker |
| Anschluss für Kabel | RG 58 Koaxialkabel |
| Impedanz | 50 Ohm |
| Anschlussart | Crimp |
| Gehäusematerial | Messing, vernickelt |
| Mittelkontaktmaterial | Messing, vergoldet |
| Isolationsmaterial | PTFE (Polytetrafluorethylen) |
| Montageart | Crimpung mit speziellem Werkzeug erforderlich |
| Besonderheit | 90-Grad-Winkel für platzsparende Installation |
| Anwendungsbereich | Professionelle Signalübertragung, HF-Anwendungen, Messtechnik, Video |
FAQ – Häufig gestellte Fragen zu UG 913-C58 – BNC-Crimp-Winkelstecker für RG 58, 50 Ohm
Welches Werkzeug wird für die Montage des UG 913-C58 BNC-Crimp-Winkelsteckers benötigt?
Für die fachgerechte Montage des UG 913-C58 BNC-Crimp-Winkelsteckers ist ein spezielles Crimpwerkzeug für BNC-Stecker mit der korrekten Crimpform für RG 58 Kabel erforderlich. Zusätzlich werden ein Abisolierwerkzeug für Koaxialkabel und gegebenenfalls ein Schneidwerkzeug benötigt.
Ist der UG 913-C58 BNC-Crimp-Winkelstecker mit anderen Kabeltypen als RG 58 kompatibel?
Der UG 913-C58 ist primär für RG 58 Koaxialkabel mit einer Impedanz von 50 Ohm konzipiert. Die exakten Abmessungen des Kabels, insbesondere des Außendurchmessers und des Dielektrikums, müssen mit den Spezifikationen des Steckers übereinstimmen, um eine optimale Crimpung und Signalintegrität zu gewährleisten. Eine Verwendung mit anderen Kabeltypen kann zu Leistungseinbußen führen.
Wie wirkt sich die Crimp-Technologie auf die Signalqualität aus?
Die Crimp-Technologie sorgt für eine mechanisch sehr stabile und elektrisch leitfähige Verbindung zwischen dem Stecker und dem Koaxialkabel. Im Gegensatz zu Lötverbindungen, die bei hohen Frequenzen zu Problemen führen können, bietet die Crimpung eine durchgängige Impedanz und reduziert das Risiko von Signalreflexionen. Dies ist entscheidend für die Aufrechterhaltung der Signalintegrität, insbesondere bei anspruchsvollen HF- und Videoanwendungen.
Welche Frequenzbereiche unterstützt der UG 913-C58 BNC-Crimp-Winkelstecker?
Der UG 913-C58 BNC-Crimp-Winkelstecker ist für den Einsatz in professionellen Anwendungen konzipiert und unterstützt Frequenzen bis weit in den GHz-Bereich hinein, typischerweise bis zu 1 GHz oder höher, abhängig von der präzisen Ausführung und der Qualität der Montage. Die 50-Ohm-Impedanz und die hochwertige Konstruktion stellen die Signalreinheit auch bei hohen Frequenzen sicher.
Warum ist die Winkelform des Steckers vorteilhaft?
Die 90-Grad-Winkelform des Steckers ist ein signifikanter Vorteil für Installationen in beengten Platzverhältnissen. Sie ermöglicht es, Kabelanschlüsse direkt an Geräten oder in Racks zu realisieren, ohne dass das Kabel nach außen absteht. Dies erleichtert das Kabelmanagement, schützt die Kabel vor Knicken und ermöglicht eine dichtere Bestückung von Schaltkästen und Gehäusen.
Ist die Vergoldung des Mittelkontakts wichtig für die Leistung?
Ja, die Vergoldung des Mittelkontakts ist essenziell für die Leistung und Langlebigkeit des Steckers. Gold ist ein exzellenter elektrischer Leiter und bietet eine hohe Korrosionsbeständigkeit. Es minimiert den Übergangswiderstand, verhindert Oxidation und sorgt für eine zuverlässig geringe Dämpfung des Signals, auch über lange Betriebszeiten und in potenziell feuchten Umgebungen. Dies ist ein Qualitätsmerkmal für professionelle Steckverbindungen.
Für welche spezifischen Anwendungen ist dieser BNC-Winkelstecker besonders geeignet?
Dieser BNC-Winkelstecker ist besonders geeignet für Anwendungen, die eine hohe Signalqualität und Zuverlässigkeit erfordern, wie z.B. die Verbindung von Kameras und Monitoren in professionellen Videoübertragungssystemen, die Anbindung von Messgeräten in Test- und Entwicklungslaboren, die Signalweiterleitung in Rundfunk- und Sendeanlagen sowie in komplexen Netzwerkarchitekturen, bei denen platzsparende und robuste Verbindungen benötigt werden.
