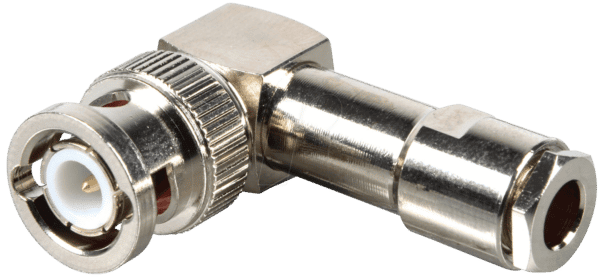

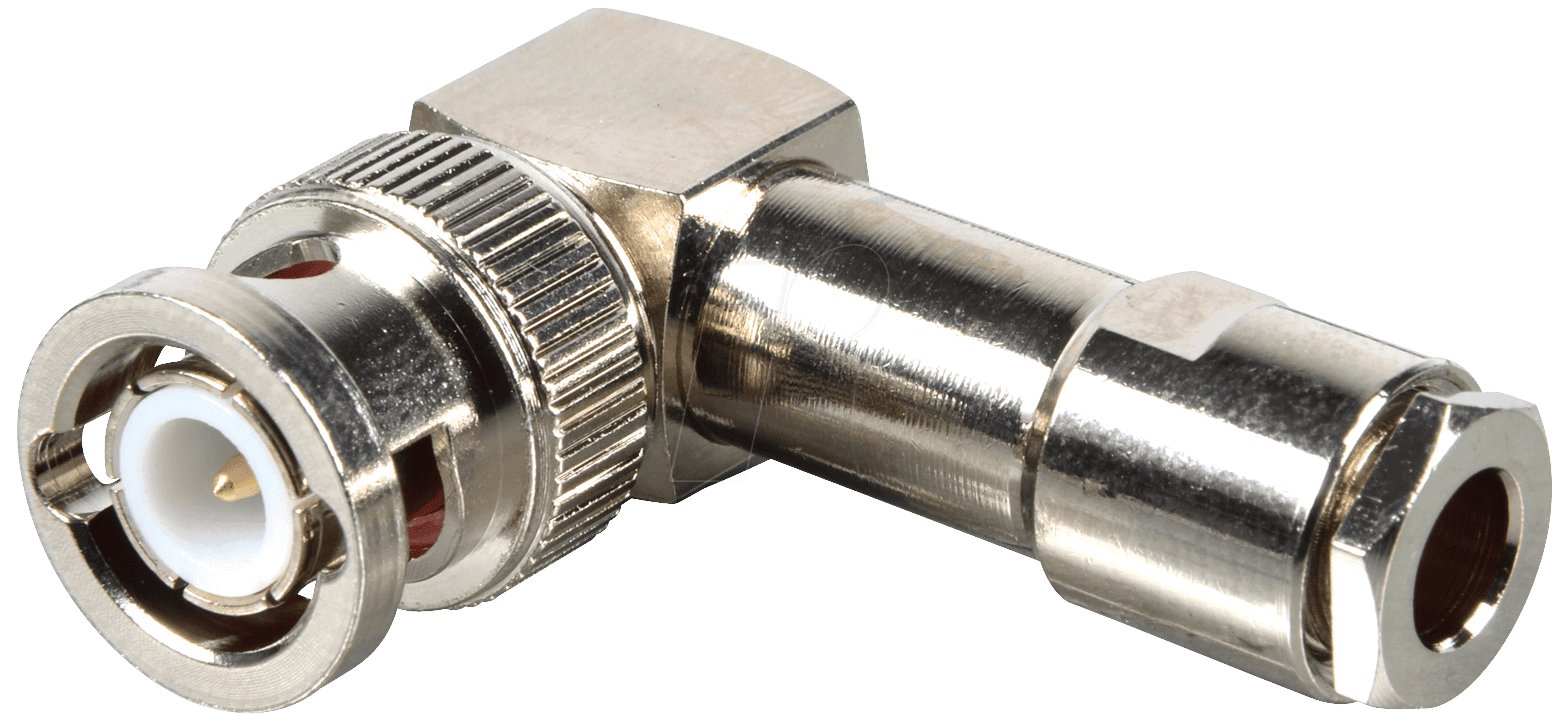

Maximale Signalintegrität und flexible Installation: UG 88UW – BNC-Stecker für RG-58, gewinkelt, Lötversion
Sie benötigen eine zuverlässige und verlustarme Verbindung für Ihre Koaxialkabel, insbesondere wenn der Platz begrenzt ist oder eine direkte, rechtwinklige Ausrichtung erforderlich ist? Der UG 88UW BNC-Stecker für RG-58 Kabel in der Lötversion bietet exakt diese Lösung und ist die bevorzugte Wahl für anspruchsvolle Anwender in professionellen Audio-, Video-, Netzwerk- und Messtechnikumgebungen.
Die überlegene Wahl für professionelle Anwendungen
Im Vergleich zu einfachen Steckverbindern oder schlecht gecrimpten Alternativen zeichnet sich der UG 88UW durch seine präzise Konstruktion und die Lötverbindung aus. Diese Lötverbindung stellt sicher, dass das Innenleiter des Koaxialkabels fest und elektrisch sauber mit dem Mittelpin des Steckers verbunden ist. Dies minimiert Reflexionen und Signalverluste, was für eine klare und stabile Signalübertragung unerlässlich ist. Die gewinkelte Bauform ist ein entscheidender Vorteil in Umgebungen mit beengten Platzverhältnissen, wie z.B. hinter Rack-Montagen, Schaltschränken oder bei der Verkabelung von Geräten mit engen Anschlussbereichen. Er vermeidet unnötige Kabelbiegungen, die zu mechanischer Belastung und Signalverschlechterung führen können.
Präzise Konstruktion und Materialqualität
Der UG 88UW BNC-Stecker ist speziell für die Anwendung mit dem weit verbreiteten RG-58 Koaxialkabel konzipiert. Dies gewährleistet eine optimale Anpassung des Durchmessers und der Impedanz (typischerweise 50 Ohm), was für die Integrität des Signals entscheidend ist. Die Gehäuseteile sind aus robusten Materialien gefertigt, die Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen wie Staub und Feuchtigkeit (je nach IP-Schutzklasse, falls zutreffend) gewährleisten. Die Mittelkontakte sind in der Regel vergoldet oder aus korrosionsbeständigen Legierungen gefertigt, um eine optimale Leitfähigkeit und eine lange Lebensdauer zu garantieren. Die Lötkelche sind großzügig dimensioniert, um eine einfache und sichere Lötverbindung zu ermöglichen, selbst für weniger erfahrene Anwender.
Vorteile der gewinkelten Lötversion
- Optimale Raumnutzung: Die 90-Grad-Winkelung ermöglicht eine platzsparende Installation, ideal für enge Montageräume und hinter Geräten.
- Maximale Signalintegrität: Die Lötverbindung sorgt für eine niederimpedante und reflexionsarme Verbindung, was zu einer überlegenen Signalqualität führt.
- Robuste Verbindung: Die Lötverbindung ist mechanisch stabiler als reine Klemm- oder Crimpverbindungen und widersteht Vibrationen besser.
- Kompatibilität mit RG-58: Perfekt abgestimmt auf den Industriestandard RG-58 Koaxialkabel für eine sichere Impedanzanpassung.
- Einfache Installation: Die Lötkelche sind für eine unkomplizierte und sichere Lötverbindung konzipiert.
- Langlebigkeit: Hochwertige Materialien gewährleisten eine lange Lebensdauer und Zuverlässigkeit auch unter anspruchsvollen Bedingungen.
- Vermeidung von Kabelknicken: Reduziert die mechanische Belastung des Kabels und verhindert Signalverschlechterung durch Biegungen.
Technische Spezifikationen und Eigenschaften
| Merkmal | Spezifikation |
|---|---|
| Steckertyp | BNC (Bayonet Neill–Concelman) |
| Kabeltyp-Kompatibilität | RG-58 Koaxialkabel (typischerweise 50 Ohm) |
| Ausführung | Gewinkelt (90 Grad) |
| Anschlussart | Lötverbindung |
| Gehäusematerial | Hochwertiges Messing (oft vernickelt oder verchromt für Korrosionsbeständigkeit) |
| Isolationsmaterial | PTFE (Polytetrafluorethylen) oder ähnliches Dielektrikum mit geringer Verlustrate |
| Mittelkontaktmaterial | Hochleitfähige Legierung (oft vergoldet für optimale Kontaktqualität und Korrosionsschutz) |
| Impedanz | 50 Ohm (typisch für RG-58 Anwendungen) |
| Einsatzbereich | Audio-/Videoübertragung, Funktechnik, Messtechnik, Netzwerkanwendungen, Sicherheitskamerasysteme |
| Mechanische Belastbarkeit | Hohe Zugfestigkeit und Vibrationsresistenz durch Lötverbindung |
Anwendungsgebiete im Detail
Der UG 88UW BNC-Stecker findet breite Anwendung in diversen professionellen Bereichen, wo eine zuverlässige Signalübertragung unerlässlich ist. In der Rundfunk- und Fernsehtechnik wird er zur Verbindung von Videoquellen, Monitoren und Signalverteilungssystemen eingesetzt, wo eine klare Bildqualität ohne Störungen gefordert ist. Im Bereich der professionellen Audiotechnik ermöglicht er die verlustfreie Übertragung von Audiosignalen über symmetrische und unsymmetrische Verbindungen, beispielsweise in Studios oder bei Live-Veranstaltungen. Für Messtechnik und Laboranwendungen ist die präzise Impedanzanpassung und geringe Signalreflexion essenziell, um genaue Messergebnisse zu erzielen. Auch in der Sicherheitstechnik, etwa bei der Verkabelung von Überwachungskameras oder Alarmsystemen, sorgt der BNC-Stecker für eine stabile und zuverlässige Signalübertragung. Die gewinkelte Bauform ist hier besonders vorteilhaft, um Kabelgewirr hinter den Geräten zu vermeiden und Installationen sauber und professionell zu gestalten. In der Netzwerktechnik kann er für bestimmte Signalwege oder proprietäre Systeme eingesetzt werden, die BNC-Anschlüsse verwenden.
Die Vorteile der Lötverbindung gegenüber Crimp- und Klemmvarianten
Während Crimp- und Klemmstecker oft als schnellere Montageoptionen beworben werden, bietet die Lötverbindung des UG 88UW klare Vorteile in puncto Zuverlässigkeit und Signalqualität. Die Lötverbindung schafft eine durchgehende elektrische Verbindung zwischen dem Kupferleiter des RG-58 Kabels und dem Mittelpin des Steckers. Dies minimiert Übergangswiderstände und Kapazitäten, die bei schlecht ausgeführten Crimpverbindungen auftreten können und zu messbaren Signalverlusten und einer Verschlechterung der Steilheit des Signals führen. Insbesondere bei höheren Frequenzen oder empfindlichen Signalen kann eine Crimpverbindung zu unerwünschten Reflexionen und Dämpfungen führen. Die mechanische Festigkeit einer Lötverbindung ist zudem oft höher und gleichmäßiger, was zu einer robusteren und langlebigeren Gesamtverbindung führt, die besser gegen Vibrationen und mechanische Beanspruchung geschützt ist.
Häufig gestellte Fragen zu UG 88UW – BNC-Stecker für RG-58, gewinkelt, Lötversion
Wie wird der UG 88UW BNC-Stecker korrekt gelötet?
Stellen Sie sicher, dass Sie das RG-58 Kabel fachgerecht abisolieren, sodass der Innenleiter und die Abschirmung sauber voneinander getrennt sind. Verzinne Sie den Innenleiter und die Litzen der Abschirmung, bevor Sie sie in die entsprechenden Lötkelche des Steckers einführen. Erhitzen Sie die Lötkelche mit dem Lötkolben und führen Sie das Lötzinn zu, bis eine glatte, glänzende Lötstelle entsteht. Achten Sie darauf, dass kein Lötzinn die Abschirmung mit dem Innenleiter verbindet.
Ist dieser Stecker auch für andere Kabeltypen als RG-58 geeignet?
Der UG 88UW BNC-Stecker ist primär für RG-58 Koaxialkabel konzipiert, welches einen spezifischen Außendurchmesser und eine bestimmte Innenleiterkonstruktion aufweist. Die Verwendung mit Kabeln, die stark davon abweichen, kann zu einer schlechten Anpassung, Signalverlusten und einer instabilen Verbindung führen. Überprüfen Sie immer die Spezifikationen des Kabels und des Steckers für eine optimale Kompatibilität.
Was bedeutet die Lötversion im Vergleich zu einer Crimp- oder Klemmversion?
Die Lötversion erfordert das Verlöten des Innenleiters und der Abschirmung des Kabels mit dem Stecker. Dies gewährleistet eine mechanisch feste und elektrisch sehr leitfähige Verbindung, die für maximale Signalintegrität und geringe Verluste optimiert ist. Crimp- und Klemmversionen setzen auf mechanisches Verpressen, was zwar schneller gehen kann, aber oft zu Kompromissen bei der Signalqualität und der Langlebigkeit führt.
Welche Vorteile bietet die gewinkelte Bauform?
Die 90-Grad-Winkelung des Steckers ermöglicht eine Installation in beengten Platzverhältnissen, wie sie oft hinter Geräten, in Rack-Schränken oder an engen Anschlussleisten vorkommen. Sie verhindert unnötige Kabelbiegungen, die die Signalqualität beeinträchtigen oder das Kabel beschädigen könnten, und sorgt für eine saubere und organisierte Verkabelung.
Wie ist die typische Impedanz dieses BNC-Steckers?
Für Anwendungen, bei denen RG-58 Kabel (typischerweise 50 Ohm) verwendet wird, ist der UG 88UW BNC-Stecker ebenfalls für eine Impedanz von 50 Ohm ausgelegt. Dies ist entscheidend für die Vermeidung von Signalreflexionen und die Gewährleistung einer effizienten Energieübertragung.
Welche Materialien werden für die Kontakte verwendet und warum?
Die Mittelkontakte sind oft vergoldet oder aus hochleitfähigen Legierungen gefertigt. Die Vergoldung bietet hervorragende Korrosionsbeständigkeit und eine minimale Übergangsimpedanz, was für eine stabile und verlustfreie Signalübertragung unerlässlich ist. Das Gehäusematerial ist in der Regel vernickeltes Messing, das Robustheit und Korrosionsschutz bietet.
Wie lange ist die Lebensdauer dieses Steckers bei professioneller Nutzung?
Bei sachgemäßer Installation und normaler Beanspruchung ist die Lebensdauer von hochwertigen BNC-Steckern wie dem UG 88UW, insbesondere mit Lötverbindung, sehr hoch. Die Langlebigkeit hängt maßgeblich von der Qualität der Lötung, der mechanischen Beanspruchung und den Umgebungsbedingungen ab. Herstellerspezifikationen geben oft eine Anzahl von Einsteckzyklen an, aber bei Lötverbindungen ist die mechanische Integrität des Kabels selbst der primäre Faktor.
