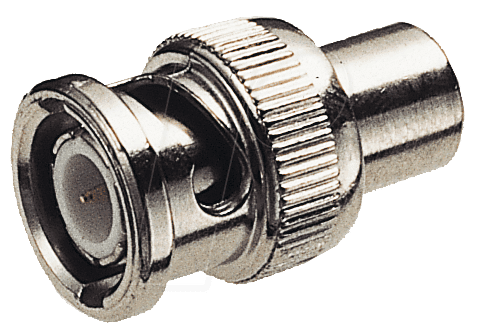

Präzise Signalintegrität: Der UG 88-50K BNC-Abschlussstecker mit Erdungskette
Für professionelle Anwender, die höchste Ansprüche an die Signalqualität und Systemstabilität stellen, ist der UG 88-50K BNC-Abschlussstecker mit integrierter Erdungskette die ideale Lösung. Dieses spezialisierte Bauteil eliminiert effektiv Signalreflexionen und minimiert Störungen in Hochfrequenzanwendungen, was ihn unverzichtbar für Laboratorien, Broadcast-Umgebungen und Netzwerkinstallationen macht.
Maximale Signalintegrität und Systemzuverlässigkeit
In der Welt der Hochfrequenztechnik ist die Aufrechterhaltung einer reinen Signalspur von entscheidender Bedeutung. Ungelöste Impedanzanpassungen an offenen oder ungenutzten BNC-Anschlüssen führen unweigerlich zu störenden Reflexionen. Diese Reflexionen können die Signalintegrität erheblich beeinträchtigen, was sich in Datenfehlern, Bildrauschen oder einer generellen Verschlechterung der Systemleistung äußert. Der UG 88-50K ist speziell dafür konzipiert, dieses Problem an der Wurzel zu packen. Durch seine präzise 50-Ohm-Impedanzanpassung wird sichergestellt, dass das Signal dort, wo es auf den Abschlussstecker trifft, absorbiert und nicht zurückgeworfen wird. Dies führt zu einer klaren und unverfälschten Signalübertragung, die für kritische Anwendungen unerlässlich ist.
Überlegene Eigenschaften des UG 88-50K
Der UG 88-50K hebt sich von einfachen Abschlusswiderständen durch seine durchdachte Konstruktion und die zusätzliche Erdungsfunktion ab. Die Integration einer Erdungskette bietet einen entscheidenden Vorteil, indem sie unerwünschte statische Aufladungen ableitet und somit das Risiko von elektrostatischen Entladungen (ESD), die empfindliche Elektronik beschädigen können, signifikant reduziert. Dies ist besonders wichtig in Umgebungen, in denen solche Phänomene auftreten können oder wo eine erhöhte Sicherheit für die angeschlossenen Geräte erforderlich ist.
Vorteile auf einen Blick:
- Optimale Impedanzanpassung: Stellt eine präzise 50-Ohm-Anpassung sicher, um Signalreflexionen zu minimieren.
- Verbesserte Signalqualität: Gewährleistet eine klare und unverfälschte Signalübertragung für kritische Anwendungen.
- Integrierte Erdungskette: Bietet zusätzlichen Schutz vor elektrostatischen Entladungen (ESD) und Ableitung von Streuströmen.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien für Langlebigkeit und zuverlässige Leistung.
- Einfache Anwendung: Lässt sich mühelos an ungenutzten BNC-Ports anbringen.
- Vielseitige Einsatzmöglichkeiten: Ideal für Labor-, Broadcast-, Mess- und Telekommunikationsanwendungen.
- Reduzierung von Rauschen und Verzerrungen: Trägt zu einer stabileren und präziseren Systemfunktionalität bei.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | BNC-Abschlussstecker (Terminator) |
| Impedanz | 50 Ohm |
| Zusatzfunktion | Integrierte Erdungskette |
| Anschluss-Standard | BNC (Bayonet Neill–Concelman) |
| Gehäusematerial | Hochwertiges, robustes Metall (typischerweise vernickeltes Messing für hervorragende Leitfähigkeit und Korrosionsbeständigkeit) |
| Isolationsmaterial | PTFE (Polytetrafluorethylen) oder vergleichbares dielektrisches Material für minimale Signalverluste und hohe Spannungsfestigkeit. |
| Kontaktmaterial | Vergoldetes Messing oder Kupferlegierung für optimale Leitfähigkeit und Korrosionsschutz. |
| Erdungskette Material | Flexible, leitfähige Litze, typischerweise aus verzinntem Kupfer, mit einer robusten Anschlussöse für sichere Erdung. |
| Betriebstemperatur | Geeignet für typische Labor- und Industrieumgebungen (z.B. -40°C bis +85°C). Genaue Spezifikation je nach Hersteller. |
| Anwendungsbereiche | Abschluss von ungenutzten BNC-Ausgängen in Video-Verteilungssystemen, Netzwerktechnik (früher), Messgeräten, Signalgeneratoren und Prüfaufbauten zur Vermeidung von Reflexionen. |
| ESD-Schutz | Die integrierte Erdungskette bietet einen passiven Schutz gegen elektrostatische Entladungen, indem sie Ladungen ableitet. |
| Signalverlust (Einfügedämpfung) | Minimal, ausgelegt für Frequenzen bis in den GHz-Bereich, um die Signalintegrität nicht zu beeinträchtigen. |
Hochfrequenz-Anwendungen und Systemintegration
Der UG 88-50K BNC-Abschlussstecker ist ein unverzichtbares Zubehör für eine Vielzahl von professionellen Anwendungsbereichen, in denen die Integrität von Hochfrequenzsignalen oberste Priorität hat. In Broadcast-Studios und Übertragungswagen werden BNC-Kabel für die Signalübertragung von Kameras, Monitoren und anderen Audio-/Video-Geräten eingesetzt. Wenn ein Ausgang nicht aktiv genutzt wird, muss er ordnungsgemäß abgeschlossen werden, um Reflexionen zu verhindern, die zu Bildstörungen oder Tonproblemen führen könnten. Der UG 88-50K gewährleistet hierbei eine makellose Signalqualität.
In wissenschaftlichen und industriellen Laboratorien ist der UG 88-50K essentiell für den Betrieb von Oszilloskopen, Signalgeneratoren, Spektrumanalysatoren und anderen Messinstrumenten. Präzise Messungen erfordern eine exakte Signalübertragung ohne unerwünschte Artefakte, die durch schlecht angepasste Terminierungen entstehen können. Die 50-Ohm-Impedanz ist hierbei ein Industriestandard, der eine nahtlose Integration in bestehende Testaufbauten ermöglicht.
Auch in älteren Netzwerkarchitekturen, wie beispielsweise dem ursprünglichen Ethernet über Koaxialkabel (Thin Ethernet, 10BASE2), spielte die korrekte Terminierung der Netzwerksegmente eine entscheidende Rolle für die Systemstabilität. Obwohl diese Technologien weitgehend abgelöst wurden, kann der UG 88-50K in speziellen oder historischen Anwendungsfällen weiterhin relevant sein.
Die zusätzliche Erdungskette ist ein Feature, das über die reine Signalabschlusstoleranz hinausgeht und einen wichtigen Beitrag zur Gesamtsicherheit und Zuverlässigkeit des Systems leistet. In Umgebungen, in denen statische Aufladungen ein Problem darstellen können, wie beispielsweise in trockenen Klimazonen oder bei der Handhabung empfindlicher elektronischer Komponenten, leitet die Erdungskette potenzielle Ladungsansammlungen sicher ab. Dies schützt nicht nur die angeschlossenen Geräte vor Beschädigung durch ESD, sondern kann auch dazu beitragen, unerwünschte Brummschleifen oder Rauschquellen zu minimieren, die durch unterschiedliche Erdungspotenziale entstehen können.
Die Materialauswahl für den UG 88-50K ist auf maximale Leistung und Langlebigkeit ausgelegt. Typischerweise werden Gehäuse aus korrosionsbeständigem Messing gefertigt, das mit einer robusten Vernickelung versehen ist, um eine dauerhaft gute Leitfähigkeit und mechanische Stabilität zu gewährleisten. Die Innenkontakte sind oft vergoldet, um den Übergangswiderstand zu minimieren und eine zuverlässige Verbindung über die gesamte Lebensdauer des Steckers zu sichern. Das Dielektrikum, häufig PTFE, zeichnet sich durch exzellente Isolationseigenschaften und einen geringen dielektrischen Verlust aus, was für Hochfrequenzanwendungen unerlässlich ist.
Häufig gestellte Fragen zu UG 88-50K – BNC-Abschlussstecker 50 Ohm mit Erdungskette
Was ist die Hauptfunktion eines BNC-Abschlusssteckers wie dem UG 88-50K?
Die Hauptfunktion eines BNC-Abschlusssteckers, wie des UG 88-50K, besteht darin, das Ende eines Koaxialkabels mit einer exakten Impedanz (in diesem Fall 50 Ohm) zu terminieren. Dies verhindert Signalreflexionen, die die Signalintegrität beeinträchtigen und zu Fehlern oder Rauschen führen können.
Warum ist die 50-Ohm-Impedanz bei diesem Stecker wichtig?
Die 50-Ohm-Impedanz ist ein Standard in vielen Hochfrequenzanwendungen, insbesondere in der Messtechnik, Broadcast-Technik und älteren Netzwerkstandards. Eine exakte Impedanzanpassung zwischen Kabel und Abschlussstecker minimiert Reflexionen, was zu einer klaren und unverfälschten Signalübertragung führt.
Welchen Vorteil bietet die integrierte Erdungskette?
Die integrierte Erdungskette dient dazu, unerwünschte statische Aufladungen (ESD) abzuleiten und potenzielle Streuströme zu minimieren. Dies erhöht die Sicherheit für angeschlossene Geräte und kann zur Reduzierung von Störsignalen im System beitragen.
Für welche Art von Geräten ist die Verwendung des UG 88-50K empfehlenswert?
Der UG 88-50K ist empfehlenswert für den Abschluss von ungenutzten BNC-Ausgängen an Geräten wie Signalgeneratoren, Oszilloskopen, Video-Splittern, Broadcast-Equipment und älteren Netzwerkkomponenten, wo eine präzise 50-Ohm-Terminierung benötigt wird.
Kann der UG 88-50K auch für andere Impedanzen als 50 Ohm verwendet werden?
Nein, der UG 88-50K ist spezifisch für 50-Ohm-Systeme konzipiert. Die Verwendung in Systemen mit abweichender Impedanz (z.B. 75 Ohm) würde zu fehlerhafter Impedanzanpassung und somit zu Signalreflexionen führen.
Wie wird der Abschlussstecker am BNC-Kabel befestigt?
Der Abschlussstecker wird einfach auf den freien BNC-Stecker (Buchse) am Ende des Koaxialkabels oder am Ausgang eines Geräts geschraubt oder gesteckt. Das Bajonett-Design des BNC-Anschlusses sorgt für eine sichere und schnelle Verbindung.
Welche Materialien werden typischerweise für die Herstellung des UG 88-50K verwendet und warum?
Hochwertige Materialien wie vernickeltes Messing für das Gehäuse (Korrosionsbeständigkeit, Leitfähigkeit), vergoldete Kontakte (geringer Übergangswiderstand) und PTFE als Dielektrikum (exzellente Isolation, geringe Verluste) werden verwendet, um Langlebigkeit, Zuverlässigkeit und optimale Hochfrequenzeigenschaften zu gewährleisten.
