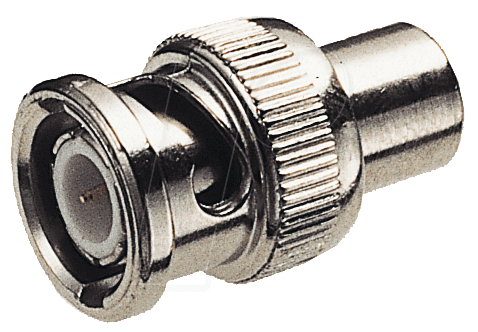

Präzise Signalintegrität: Der UG 88-50 BNC-Abschlussstecker 50 Ohm für anspruchsvolle Anwendungen
Der UG 88-50 BNC-Abschlussstecker 50 Ohm ist die essenzielle Komponente zur Sicherung stabiler und störungsfreier Signalübertragung in professionellen Video-, Audio- und Datensystemen. Er richtet sich an Technikexperten, Installateure und Betreiber von Broadcast-Anlagen, Messtechnik-Laboren sowie Netzwerk-Infrastrukturen, die eine exakte Impedanzanpassung und zuverlässige Signalbeendigung benötigen, um Reflexionen und Signalverluste zu eliminieren.
Maximale Signalqualität durch optimierte Impedanzanpassung
In der Welt der Hochfrequenztechnik ist die exakte Anpassung der Wellenimpedanz entscheidend für die Integrität des Signals. Der UG 88-50 BNC-Abschlussstecker mit seiner präzisen 50-Ohm-Impedanz ist speziell dafür konzipiert, am Ende einer Koaxialleitung eingesetzt zu werden. Dies stellt sicher, dass jegliche Energie, die die Leitung erreicht, absorbiert und nicht reflektiert wird. Reflexionen können zu Signalverzerrungen, Ghosting-Effekten (in Videosignalen) oder zu fehlerhaften Messungen in wissenschaftlichen und industriellen Anwendungen führen. Durch die Verwendung des UG 88-50 minimieren Sie diese unerwünschten Effekte drastisch und gewährleisten eine überlegene Signalreinheit.
Konstruktion und Materialgüte für Langlebigkeit und Performance
Der UG 88-50 BNC-Abschlussstecker zeichnet sich durch seine robuste Konstruktion und die Verwendung hochwertiger Materialien aus, die auf eine lange Lebensdauer und konstante Leistungsfähigkeit ausgelegt sind. Die Wahl des Gehäusematerials und die präzise Fertigung der Kontakte gewährleisten eine sichere und leitfähige Verbindung, selbst unter anspruchsvollen Umgebungsbedingungen oder bei häufigem Anschlusswechsel. Die exakte Bearbeitung der Steckergeometrie sorgt für eine spielfreie Aufnahme in BNC-Buchsen und verhindert mechanische Instabilitäten, die die Signalqualität beeinträchtigen könnten.
Anwendungsbereiche des UG 88-50 BNC-Abschlusssteckers
Die Vielseitigkeit des UG 88-50 BNC-Abschlusssteckers macht ihn zu einem unverzichtbaren Werkzeug in zahlreichen technischen Disziplinen:
- Broadcast und professionelle Videoübertragung: Zur Beendigung von SDI-Signalen (Serial Digital Interface) in Übertragungswagen, Studiotechnik und bei der Signalverteilung von Kameras. Dies verhindert Reflexionen, die zu Bildartefakten wie Geisterbildern oder Farbverschiebungen führen können.
- Messtechnik und Laboranwendungen: In Oszilloskopen, Spektrumanalysatoren und anderen Messgeräten, um die Impedanz des Eingangssignals exakt anzupassen und präzise Messergebnisse zu erzielen. Fehlerhafte Impedanzanpassung kann die Messgenauigkeit signifikant beeinträchtigen.
- Netzwerk- und Telekommunikationstechnik: Zur Abschluss von Testpunkten oder ungenutzten Ports in Koaxialnetzwerken, um Signalreflexionen zu verhindern, die die Netzwerkleistung beeinträchtigen könnten.
- Audio- und Signalverarbeitung: Bei professionellen Audioanwendungen, wo digitale Koaxialkabel für die Signalübertragung genutzt werden und eine stabile Impedanzanpassung für die Audioqualität sorgt.
- Test- und Entwicklungsumgebungen: In Entwicklungsabteilungen und Testlaboren, wo die Zuverlässigkeit und Präzision von Signalen höchste Priorität hat.
Technische Spezifikationen im Detail
Die herausragenden Eigenschaften des UG 88-50 BNC-Abschlusssteckers resultieren aus seiner präzisen technischen Auslegung und der sorgfältigen Auswahl seiner Komponenten. Diese Spezifikationen sind fundamental für seine Funktion und Zuverlässigkeit.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | BNC-Abschlussstecker (Terminator) |
| Impedanz | 50 Ohm ± 1% ( Präzise Anpassung für minimale Reflexionen ) |
| Anschluss-Typ | BNC-Stecker (Male) |
| Material Gehäuse | Vernickeltes Messing ( Robuste Korrosionsbeständigkeit und gute Leitfähigkeit ) |
| Material Kontakte | Vergoldete Kontakte ( Hervorragende Leitfähigkeit und Korrosionsschutz für dauerhafte Verbindungen ) |
| Dielektrikum | PTFE (Polytetrafluorethylen) ( Hervorragende dielektrische Eigenschaften, geringe Verlustfaktoren ) |
| Betriebsfrequenzbereich | DC bis 3 GHz ( Geeignet für die meisten professionellen Video- und HF-Anwendungen ) |
| Betriebstemperaturbereich | -40°C bis +85°C ( Zuverlässiger Betrieb unter vielfältigen Umgebungsbedingungen ) |
| Mechanische Belastbarkeit | Hohe Zug- und Biegefestigkeit der Anschlussverbindung ( Sorgt für Stabilität bei häufigem Gebrauch ) |
| Isolationswiderstand | ≥ 10.000 MΩ ( Gewährleistet eine exzellente elektrische Trennung ) |
| Kontaktwiderstand (Innen) | ≤ 5 mΩ ( Minimale Signalverluste durch geringen Übergangswiderstand ) |
| Kontaktwiderstand (Außen) | ≤ 2 mΩ ( Minimale Signalverluste durch geringen Übergangswiderstand ) |
| Reflexionsfaktor (VSWR) | ≤ 1.05:1 bei 1 GHz ( Zeigt die exzellente Impedanzanpassung auf allen relevanten Frequenzen ) |
Die Vorteile des UG 88-50 gegenüber Standardlösungen
Die Wahl eines hochwertigen Abschlusssteckers wie dem UG 88-50 ist mehr als nur eine Kostenfrage; sie ist eine Investition in die Zuverlässigkeit und Qualität Ihrer Systeme. Im Vergleich zu einfachen, minderwertigen Alternativen bietet der UG 88-50 entscheidende Vorteile:
- Höchste Signalintegrität: Die präzise 50-Ohm-Impedanz und der geringe Reflexionsfaktor minimieren Signalverluste und Verzerrungen, was zu saubereren und stabileren Signalen führt. Dies ist unerlässlich für professionelle Anwendungen, bei denen selbst geringste Abweichungen die Leistung beeinträchtigen können.
- Robuste Bauweise: Hochwertige Materialien wie vernickeltes Messing und vergoldete Kontakte sorgen für Langlebigkeit, Korrosionsbeständigkeit und eine sichere, niederohmige Verbindung, die auch bei häufigem Gebrauch konstant bleibt.
- Breiter Frequenzbereich: Die Fähigkeit, bis zu 3 GHz zuverlässig zu arbeiten, deckt eine Vielzahl von modernen Kommunikations- und Übertragungssystemen ab, von der klassischen Videoübertragung bis hin zu High-Speed-Datensignalen.
- Zuverlässige elektrische Eigenschaften: Ein hoher Isolationswiderstand und geringe Kontaktwiderstände stellen sicher, dass das Signal verlustfrei und unbeeinflusst weitergeleitet wird, ohne unerwünschte Nebeneffekte.
- Professionelles Finish: Die sorgfältige Verarbeitung und die hochwertigen Oberflächenbehandlungen verbessern nicht nur die Haptik und Ästhetik, sondern tragen auch zur elektrischen Performance und zur mechanischen Stabilität bei.
FAQ – Häufig gestellte Fragen zu UG 88-50 – BNC-Abschlussstecker 50 Ohm
Was ist die primäre Funktion eines BNC-Abschlusssteckers?
Die primäre Funktion eines BNC-Abschlusssteckers, wie des UG 88-50, ist die Beendigung (Terminierung) einer Koaxialleitung. Er absorbiert die Energie des Signals am Ende der Leitung und verhindert so Reflexionen, die zu Signalverzerrungen und Qualitätsverlusten führen können.
In welchen Szenarien ist die Verwendung eines 50-Ohm BNC-Abschlusssteckers zwingend erforderlich?
Die Verwendung eines 50-Ohm BNC-Abschlusssteckers ist zwingend erforderlich, wenn eine präzise Impedanzanpassung für die Signalintegrität von entscheidender Bedeutung ist. Dies gilt insbesondere für professionelle Videoübertragung (SDI, Component Video), Hochfrequenzmessungen, Datensignale in Netzwerken und wissenschaftliche Experimente, wo Reflexionen die Datenintegrität oder Messergebnisse beeinträchtigen würden.
Was bedeutet die Angabe „50 Ohm“ bei diesem Abschlussstecker?
Die Angabe „50 Ohm“ bezieht sich auf die charakteristische Wellenimpedanz des Koaxialkabels, für das dieser Abschlussstecker konzipiert ist. Eine exakte Anpassung des Abschlusswiderstands an die Kabelimpedanz ist entscheidend, um Reflexionen zu minimieren.
Welche Vorteile bieten vergoldete Kontakte und ein vernickeltes Messinggehäuse?
Vergoldete Kontakte bieten eine ausgezeichnete elektrische Leitfähigkeit und Korrosionsbeständigkeit, was für eine zuverlässige und lang anhaltende Signalübertragung sorgt. Ein Gehäuse aus vernickeltem Messing bietet Robustheit, Schutz vor Umwelteinflüssen und eine gute Abschirmung.
Kann der UG 88-50 Abschlussstecker auch für andere Impedanzen als 50 Ohm verwendet werden?
Nein, der UG 88-50 ist spezifisch für Systeme mit einer Impedanz von 50 Ohm ausgelegt. Die Verwendung in Systemen mit einer anderen Impedanz (z.B. 75 Ohm) würde zu einer fehlerhaften Anpassung und erheblichen Signalreflexionen führen.
Wie unterscheidet sich ein aktiver von einem passiven Abschlussstecker?
Ein passiver Abschlussstecker, wie der UG 88-50, besteht aus einem Widerstand, der das Signal absorbiert. Ein aktiver Abschlussstecker kann zusätzlich weitere elektronische Komponenten enthalten, um beispielsweise Signale zu verstärken oder zu formatieren. Der UG 88-50 ist ein passiver Abschlussstecker, der ausschließlich der Impedanzanpassung dient.
