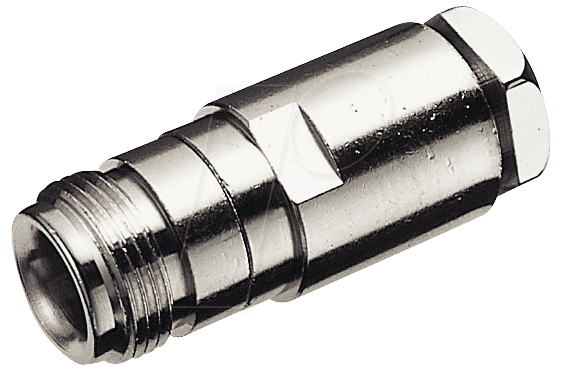

Optimale Signalübertragung: Die UG 23 – N-Kupplung für RG 213U, Lötversion
Für anspruchsvolle Anwender, die eine robuste und verlustarme Verbindung für Koaxialkabel vom Typ RG 213U benötigen, ist die UG 23 – N-Kupplung in Lötversion die ideale Lösung. Dieses Präzisionsbauteil garantiert eine sichere und zuverlässige Signalübertragung, selbst unter widrigen Umgebungsbedingungen und bei hohen Frequenzen, was sie zur ersten Wahl für professionelle Installationen in der Funktechnik, Messtechnik und Telekommunikation macht.
Überlegene Verbindungstechnologie für RG 213U Kabel
Im Vergleich zu einfachen Steckverbindern oder minderwertigen Kupplungen zeichnet sich die UG 23 – N-Kupplung durch ihre Lötversion aus. Diese Methode der Kabelkonfektionierung bietet eine mechanisch und elektrisch überlegene Verbindung. Durch das gezielte Verlöten des Innenleiters und des Geflechts wird ein permanenter, niederimpedanter Kontakt geschaffen, der Degradationseffekte wie Signalreflexionen oder Leistungsverluste minimiert. Gerade bei der Arbeit mit dem dickeren RG 213U Kabel, das für höhere Leistungsanforderungen konzipiert ist, ist diese präzise Fertigungstechnik entscheidend für die Aufrechterhaltung der Signalintegrität über lange Distanzen und Frequenzbereiche.
Konstruktion und Materialgüte für maximale Performance
Die UG 23 – N-Kupplung ist konsequent auf Langlebigkeit und optimale elektrische Eigenschaften ausgelegt. Das Gehäuse besteht aus hochwertigem Messing, das für seine hervorragende Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Diese Materialwahl sorgt nicht nur für eine exzellente Abschirmung, sondern gewährleistet auch eine dauerhafte Funktionalität, selbst bei häufigen Montagen und Demontagen. Die Innenkontakte sind präzisionsgefertigt und für eine optimale Anpassung an die Impedanz des RG 213U Kabels optimiert, was zu einer beeindruckenden Rückflussdämpfung führt.
Anwendungsgebiete und technische Spezifikationen
Die N-Kupplung ist ein weltweit etablierter Standard für Hochfrequenzanwendungen und bietet eine robuste und wetterfeste Verbindung, die sich für eine Vielzahl von Einsatzbereichen eignet. Von Amateurfunk- und CB-Funkinstallationen über professionelle Rundfunkübertragungen bis hin zu Messaufgaben in Forschung und Entwicklung – die UG 23 – N-Kupplung liefert konstant höchste Qualität.
- Präzise Impedanzanpassung: Konzipiert für die 50-Ohm-Charakteristik von RG 213U Kabeln, minimiert die Kupplung Signalreflexionen und maximiert die Leistung.
- Robuste Lötverbindung: Bietet eine dauerhaft stabile und elektrisch leitfähige Verbindung durch sorgfältiges Verlöten von Innenleiter und Geflecht.
- Hochwertige Materialien: Gehäuse aus korrosionsbeständigem Messing für Langlebigkeit und zuverlässige Abschirmung.
- Breiter Frequenzbereich: Geeignet für den Einsatz in einem weiten Frequenzspektrum, was sie vielseitig für diverse Funk- und Messtechnik-Anwendungen macht.
- Zuverlässige Abschirmung: Bietet exzellenten Schutz vor externen Störeinflüssen und verhindert unerwünschte Abstrahlung.
- Einfache Montage: Die Lötversion erfordert zwar eine sorgfältige Ausführung, ist aber nach Etablierung des Standards äußerst zuverlässig und haltbar.
Technische Details der UG 23 – N-Kupplung für RG 213U
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | UG 23 – N-Kupplung |
| Anschlussart (Kabel) | RG 213U |
| Anschlussart (Stecker) | N-Stecker (Buchse, für den Gegenstecker) |
| Montageart | Lötversion |
| Körpermaterial | Messing, vernickelt (Standardausführung für Korrosionsschutz und Haptik) |
| Isolationsmaterial | PTFE (Polytetrafluorethylen) – bekannt für seine hervorragenden dielektrischen Eigenschaften und Temperaturbeständigkeit. |
| Betriebsfrequenzbereich | Bis zu 11 GHz (typisch für N-Stecker, abhängig von der genauen Ausführung und dem Kabel) |
| Impedanz | 50 Ohm (perfekt abgestimmt auf RG 213U) |
| Temperaturbereich | –40°C bis +85°C (gewährleistet Funktion in unterschiedlichen Umgebungsbedingungen) |
| Verlustarmut | Sehr geringe Einfügungsdämpfung und hohe Rückflussdämpfung durch präzise Fertigung. |
| Robustheit | Mechanisch stabil, ausgelegt für professionelle und dauerhafte Installationen. |
| Abschirmung | Exzellente HF-Dichtigkeit durch passende Fertigungstoleranzen und Materialqualität. |
FAQ – Häufig gestellte Fragen zu UG 23 – N-Kupplung für RG 213U, Lötversion
Was ist der Hauptvorteil der Lötversion gegenüber anderen Anschlussarten?
Die Lötversion der UG 23 – N-Kupplung bietet eine mechanisch und elektrisch überlegene, dauerhafte Verbindung. Durch das Verlöten des Innenleiters und des Geflechts wird eine niederimpedante und extrem stabile Verbindung geschaffen, die Signalreflexionen und Leistungsverluste minimiert. Dies ist besonders wichtig bei höheren Leistungen und längeren Kabelwegen.
Für welche Kabeltypen ist die UG 23 – N-Kupplung geeignet?
Diese spezifische Kupplung ist für die Montage an Koaxialkabeln vom Typ RG 213U konzipiert. RG 213U ist ein 50-Ohm-Kabel, das sich durch seinen größeren Durchmesser und eine höhere Belastbarkeit auszeichnet und oft in anspruchsvollen Funk- und Übertragungsanwendungen eingesetzt wird.
Welche Frequenzbereiche unterstützt diese N-Kupplung?
N-Steckverbinder, und somit auch die UG 23 – N-Kupplung, sind für hohe Frequenzen ausgelegt. Typischerweise unterstützen sie Frequenzbereiche bis zu 11 GHz oder höher, was sie für die meisten professionellen Funk-, Messtechnik- und Telekommunikationsanwendungen mehr als ausreichend macht.
Wie wird die Montage der Lötversion durchgeführt?
Die Montage erfordert das Abisolieren des RG 213U Kabels gemäß den Spezifikationen des Steckverbinders. Anschließend wird der Innenleiter des Kabels in die dafür vorgesehene Hülse eingeführt und verlötet. Das Koaxialgeflecht wird um den Steckerfuß gelegt und ebenfalls verlötet. Eine korrekte Durchführung gewährleistet die optimale elektrische und mechanische Performance.
Ist die UG 23 – N-Kupplung wetterfest?
N-Steckverbinder sind generell für ihre Robustheit und gute Abschirmung bekannt, was sie für den Außeneinsatz prädestiniert. Die wetterfeste Eigenschaft wird durch die präzise Passform und die verwendeten Materialien wie Messing und PTFE gewährleistet, die Korrosion und Umwelteinflüssen widerstehen.
Warum ist die Wahl der richtigen Kupplung für RG 213U wichtig?
RG 213U ist ein Kabel mit spezifischen elektrischen Eigenschaften und höherer Leistungsfähigkeit. Eine N-Kupplung, die exakt für dieses Kabel und seine Impedanz (50 Ohm) ausgelegt ist, minimiert Signalverluste und Reflexionen. Eine nicht passende Kupplung kann die Signalqualität erheblich verschlechtern und die Effizienz der gesamten Übertragungsstrecke beeinträchtigen.
Was bedeutet die Angabe „Lötversion“ im Detail?
Die „Lötversion“ bedeutet, dass die elektrische Verbindung zwischen dem Koaxialkabel (Innenleiter und Geflecht) und dem Steckverbinder durch das Schmelzen und Erstarren von Lot hergestellt wird. Dies schafft eine solide, permanente und elektrisch leitfähige Verbindung, die im Gegensatz zu Crimp- oder Klemmverbindungen eine höhere Zuverlässigkeit und bessere elektrische Eigenschaften aufweist, insbesondere bei anspruchsvollen Anwendungen.
