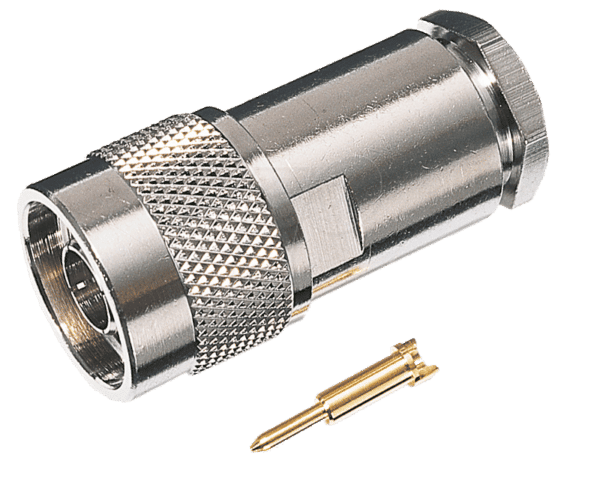

Perfekte Signalintegrität: Der UG 21B N-Stecker für Ihre Hochfrequenzanwendungen
Der UG 21B N-Stecker ist die ultimative Lösung für alle, die eine zuverlässige und verlustarme Verbindung für ihre RG 8U und RG 213 Koaxialkabel benötigen. Entwickelt für professionelle Anwender in den Bereichen Funktechnik, Messtechnik und Netzwerkinstallation, gewährleistet dieser Lötstecker eine makellose Signalübertragung und maximale Bandbreitenverfügbarkeit. Wenn Sie Wert auf präzise Signalintegrität legen und unerwünschte Reflexionen sowie Dämpfung minimieren möchten, ist der UG 21B Ihre erste Wahl.
Überragende Konnektivität mit dem UG 21B N-Stecker
Im Vergleich zu Standard-Steckverbindern bietet der UG 21B N-Stecker entscheidende Vorteile, die ihn zur überlegenen Wahl machen. Seine Konstruktion ist auf maximale Leitfähigkeit und minimalen Kontaktwiderstand ausgelegt, was sich direkt in einer verbesserten Leistung Ihrer HF-Systeme niederschlägt. Die präzise gefertigte Geometrie der N-Steckverbindung minimiert VSWR (Voltage Standing Wave Ratio) über einen breiten Frequenzbereich, eine kritische Anforderung für professionelle Anwendungen, bei denen jede Sekunde der Signalverfügbarkeit und die Qualität der Datenübertragung zählen.
Robustheit und Langlebigkeit für anspruchsvolle Umgebungen
Der UG 21B N-Stecker ist nicht nur für seine elektrische Leistungsfähigkeit bekannt, sondern auch für seine außergewöhnliche Robustheit. Gefertigt aus hochwertigen Materialien, widersteht er mechanischer Beanspruchung und Umwelteinflüssen, wie sie in professionellen Installationen alltäglich sind. Die Lötversion sorgt für eine dauerhaft stabile und sichere Verbindung, die auch unter Vibrationen oder Temperaturschwankungen Bestand hat. Dies ist essentiell für Anwendungen, bei denen Ausfallzeiten keine Option sind.
Technische Spezifikationen und Vorteile im Detail
- Hohe Frequenzstabilität: Der N-Stecker ist bekannt für seine exzellenten elektrischen Eigenschaften bis in den GHz-Bereich, was ihn ideal für moderne Hochfrequenzanwendungen macht.
- Optimierte Signalübertragung: Durch die präzise Passform und die Lötanschlusstechnik wird eine Signalintegrität auf höchstem Niveau gewährleistet.
- Universelle Kompatibilität: Speziell entwickelt für RG 8U und RG 213 Kabel, zwei der gängigsten Koaxialkabeltypen in professionellen Umgebungen.
- Einfache und sichere Montage: Die Lötversion ermöglicht eine feste und zuverlässige Verbindung, die selbst bei anspruchsvollen Bedingungen nicht nachlässt.
- Minimale Reflexionen: Die Konstruktion des Steckers minimiert Impedanzanpassungsfehler, was zu einem niedrigen VSWR und einer effizienten Leistungsübertragung führt.
UG 21B N-Stecker: Ein Blick auf die Materialität und Konstruktion
Die Wahl des richtigen Steckverbinders ist entscheidend für die Zuverlässigkeit und Leistungsfähigkeit von HF-Systemen. Der UG 21B N-Stecker setzt hier neue Maßstäbe durch die sorgfältige Auswahl und Verarbeitung seiner Komponenten. Die zentrale Leiterbahn ist aus Materialien gefertigt, die eine hohe Leitfähigkeit und Korrosionsbeständigkeit aufweisen, um Signalverluste über die Lebensdauer des Steckers hinweg zu minimieren. Der Isolator ist so konzipiert, dass er eine optimale dielektrische Trennung zwischen dem Innenleiter und dem Schirmgeflecht gewährleistet, was für die Aufrechterhaltung der charakteristischen Impedanz von 50 Ohm unerlässlich ist.
Der äußere Steckerteil, oft aus Messing gefertigt und vernickelt oder versilbert, bietet nicht nur mechanische Stabilität, sondern schützt auch vor äußeren Störeinflüssen. Die präzise Toleranz bei der Herstellung des Steckerkörpers und des Innenteils sorgt für einen festen Sitz und eine geringe mechanische Belastung des Kabels. Die Lötanschlussklemmen sind so dimensioniert, dass sie eine einfache und sichere Lötverbindung mit dem Innenleiter und dem Schirmgeflecht des Koaxialkabels ermöglichen. Diese Lötverbindung ist gegenüber Crimpverbindungen oft die bevorzugte Wahl für höchste Ansprüche an Dauerhaftigkeit und elektrische Stabilität, da sie eine mechanisch und elektrisch nahezu unlösbare Verbindung schafft.
Der Aufbau des N-Steckers selbst ist ein Meisterwerk des Designs, das auf jahrzehntelanger Erfahrung in der HF-Technik basiert. Die Gewindekupplung sorgt für eine sichere und vibrationsfeste Verbindung, die versehentliches Trennen verhindert. Die innere Struktur ist so gestaltet, dass die Impedanz über den gesamten Frequenzbereich konstant bleibt, was für Anwendungen wie Antennenanschlüsse, Messgeräte oder Datenübertragungsleitungen von höchster Bedeutung ist. Die Robustheit des Steckers ist darauf ausgelegt, auch häufiges An- und Abstecken zu überstehen, ohne an Leistung einzubüßen, was ihn zu einer langfristigen Investition macht.
Einsatzbereiche und Anwendungsfelder des UG 21B N-Steckers
Der UG 21B N-Stecker ist ein vielseitiges Bauteil, das in einer breiten Palette von professionellen Anwendungen zum Einsatz kommt. Seine Zuverlässigkeit und Leistungsfähigkeit machen ihn zur idealen Wahl für:
- Funkkommunikation: Anschluss von Antennen an Funkgeräte, Sende- und Empfangsstationen, Amateurfunkgeräte.
- Messtechnik: Verbindung von Messgeräten wie Spektrumanalysatoren, Netzwerkanalysatoren und Oszilloskopen mit Prüflingen.
- Netzwerktechnik: Einsatz in industriellen Netzwerken, bei der Verkabelung von Rechenzentren oder für spezialisierte Kommunikationssysteme.
- Sicherheitstechnik: Installation von Überwachungs- und Kamerasystemen, die auf stabile HF-Signale angewiesen sind.
- Audiotechnik: Bei professionellen Audioinstallationen, wo eine störungsfreie Signalübertragung unerlässlich ist.
- Telekommunikation: Für die Verkabelung von Basisstationen, Mobilfunkinfrastruktur und anderen Telekommunikationsanlagen.
Die Fähigkeit des UG 21B N-Steckers, auch unter extremen Bedingungen wie hoher Luftfeuchtigkeit, Temperaturschwankungen oder mechanischer Belastung eine konstante Leistung zu liefern, macht ihn zu einem unverzichtbaren Bestandteil in kritischen Infrastrukturen und anspruchsvollen technischen Umgebungen.
| Merkmal | Beschreibung |
|---|---|
| Steckertyp | N-Stecker, Lötversion |
| Geeignet für Kabeltypen | RG 8U, RG 213 |
| Material (Gehäuse) | Hochwertiges Messing, vernickelt/versilbert (je nach Ausführung) für optimale Leitfähigkeit und Korrosionsschutz |
| Material (Mittelleiter) | Leitfähiges Metall mit geringem Widerstand |
| Isolationsmaterial | Hochwertiges Dielektrikum (z.B. PTFE) für minimale Signalverluste und stabile Impedanz |
| Betriebsfrequenzbereich | Bis zu 11 GHz (optimale Leistung bis 6 GHz empfohlen) |
| Impedanz | 50 Ohm |
| Montageart | Lötanschluss für Innenleiter und Schirm |
| Mechanische Stabilität | Robuste Konstruktion mit Gewindekupplung für sichere und vibrationsfeste Verbindung |
FAQ – Häufig gestellte Fragen zu UG 21B – N-Stecker für RG 8U,RG 213, Lötversion
Ist der UG 21B N-Stecker für alle RG 8U und RG 213 Kabel geeignet?
Der UG 21B N-Stecker ist speziell für die Terminierung von RG 8U und RG 213 Koaxialkabeln konzipiert, welche einen spezifischen Außendurchmesser und Schirmgeflecht-Konstruktion aufweisen. Prüfen Sie die genauen Spezifikationen Ihres Kabels, um die optimale Kompatibilität sicherzustellen. Die Lötversion erfordert eine präzise Vorbereitung des Kabels.
Was bedeutet „Lötversion“ im Zusammenhang mit diesem Stecker?
Die „Lötversion“ bedeutet, dass der Innenleiter und das Schirmgeflecht des Koaxialkabels direkt auf die dafür vorgesehenen Lötflächen des Steckers gelötet werden müssen. Dies ergibt eine sehr feste, dauerhafte und elektrisch stabile Verbindung, die sich von Crimpverbindungen unterscheidet.
Wie wirkt sich die Lötverbindung auf die Signalqualität aus?
Eine fachmännisch ausgeführte Lötverbindung bietet in der Regel eine hervorragende elektrische Leitfähigkeit und minimiert Übergangswiderstände. Dies trägt zu einer geringeren Dämpfung und einem niedrigeren VSWR bei, was für die Signalqualität, insbesondere bei hohen Frequenzen, von entscheidender Bedeutung ist.
Ist der N-Stecker für den Außeneinsatz geeignet?
N-Stecker sind generell für ihre Robustheit bekannt und eignen sich gut für den Außeneinsatz, insbesondere wenn sie aus korrosionsbeständigen Materialien gefertigt sind. Achten Sie jedoch auf eine ordnungsgemäße Abdichtung, falls der Stecker direkter Witterung ausgesetzt ist, um Langzeitschäden durch Feuchtigkeit zu vermeiden.
Welche Vorteile bietet der UG 21B gegenüber einem Crimp-N-Stecker?
Die Lötversion bietet im Vergleich zu einer Crimp-Verbindung oft eine überlegenere mechanische Festigkeit und elektrische Leitfähigkeit. Die Lötverbindung ist weniger anfällig für Ermüdung durch Vibrationen und bietet eine konsistentere elektrische Leistung über einen längeren Zeitraum. Allerdings erfordert sie mehr handwerkliches Geschick und Werkzeug.
Bis zu welcher Frequenz ist der UG 21B N-Stecker zuverlässig einsetzbar?
N-Steckverbinder sind für ihren Einsatz bis in den GHz-Bereich bekannt. Der UG 21B N-Stecker ist für Anwendungen bis 11 GHz spezifiziert, bietet aber die beste Leistung und geringste Reflexionen typischerweise bis etwa 6 GHz. Die exakte Leistung hängt auch von der Qualität der Installation und des verwendeten Kabels ab.
Wie reinige ich einen N-Stecker, um seine Leistung zu erhalten?
Zur Reinigung eines N-Steckers sollten Sie Isopropylalkohol und ein fusselfreies Tuch verwenden. Achten Sie darauf, dass der Stecker vollständig trocken ist, bevor Sie ihn wieder anschließen. Vermeiden Sie aggressive Reinigungsmittel, die die Oberflächenbeschichtung beschädigen könnten.
