Hochwertige BNC-Printeinbaubuchse für anspruchsvolle Signalübertragung

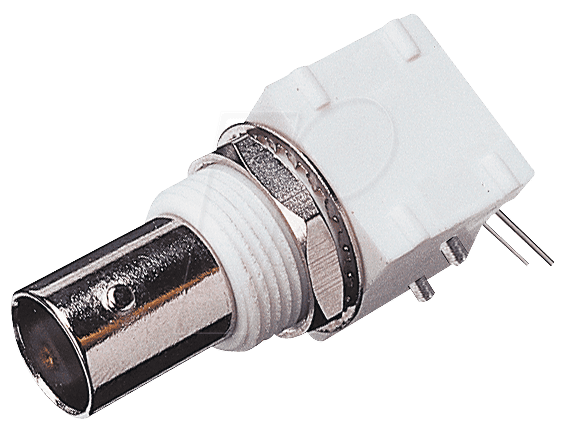

Für Entwickler, Ingenieure und Technikprofis, die eine zuverlässige und präzise Signalübertragung in elektronischen Geräten realisieren müssen, bietet die UG 1094W2 – BNC-Printeinbaubuchse, gewinkelt, 75 Ohm die ideale Lösung. Dieses Bauteil minimiert Übertragungsverluste und Störungen, insbesondere bei hochfrequenten Anwendungen, und ist damit unerlässlich für professionelle Audio-, Video- und Messtechnik-Systeme.
Präzision und Zuverlässigkeit für Profi-Anwendungen
Die UG 1094W2 – BNC-Printeinbaubuchse, gewinkelt, 75 Ohm zeichnet sich durch ihre herausragende Fertigungsqualität und die speziell für anspruchsvolle Einsatzzwecke optimierte Konstruktion aus. Im Gegensatz zu einfacheren oder nicht-impedanzkontrollierten Steckverbindern, die Signalreflexionen und Dämpfung verursachen können, gewährleistet diese Buchse eine konsistente 75-Ohm-Charakteristik. Dies ist entscheidend für die Integrität von Videosignalen, RF-Übertragungen und anderen hochfrequenten Datenströmen, wo selbst kleinste Abweichungen die Signalqualität erheblich beeinträchtigen können.
Konstruktionsmerkmale und technische Vorteile
- Optimierte 75-Ohm-Impedanz: Speziell entwickelt für die effiziente Übertragung von Videosignalen und Hochfrequenzanwendungen, minimiert sie Reflexionsverluste und sorgt für eine klare Signalintegrität.
- Gewinkelte Bauform: Die 90-Grad-Winkelung ermöglicht eine platzsparende und ordentliche Installation auf Leiterplatten, was besonders in Gehäusen mit begrenztem Raum von Vorteil ist.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, bietet die Buchse eine hohe mechanische Stabilität und Langlebigkeit, auch bei häufiger Steckzyklen.
- Präziser Kontakt: Die präzise gefertigten Kontakte gewährleisten einen sicheren und niederohmigen Übergang für eine zuverlässige Signalübertragung.
- Einfache Einlötbarkeit: Die konstruktive Gestaltung ermöglicht eine unkomplizierte und sichere Lötverbindung auf Standard-Leiterplatten.
Umfassende Material- und Fertigungsqualität
Die UG 1094W2 – BNC-Printeinbaubuchse, gewinkelt, 75 Ohm wird aus sorgfältig ausgewählten Materialien gefertigt, um höchste Ansprüche an Signalintegrität und Langlebigkeit zu erfüllen. Der Gehäusekörper besteht aus einem robusten Isoliermaterial, das nicht nur für eine ausgezeichnete dielektrische Festigkeit sorgt, sondern auch den mechanischen Belastungen im Einbauumfeld standhält. Die Innenkontakte sind typischerweise aus einer legierten Kupferlegierung gefertigt und mit einer hochwertigen Oberflächenveredelung versehen. Diese Beschichtung, oft eine Hartvergoldung oder eine andere korrosionsbeständige Legierung, minimiert den Übergangswiderstand und schützt effektiv vor Oxidation und Verschleiß. Die sorgfältige Fertigung, einschließlich der präzisen Toleranzen bei der Herstellung der Hohlleiter und der inneren Strukturen, ist entscheidend für die Einhaltung der spezifizierten 75-Ohm-Impedanz über einen breiten Frequenzbereich. Diese Liebe zum Detail in Materialauswahl und Fertigungsprozess unterscheidet die UG 1094W2 von minderwertigen Alternativen und sichert eine konsistente Performance.
Anwendungsgebiete und Einsatzszenarien
Diese BNC-Printeinbaubuchse ist prädestiniert für den Einsatz in einer Vielzahl von professionellen Elektronikgeräten. Ihre impedanzkontrollierte Auslegung und die robusten Kontakte machen sie zur idealen Wahl für:
- Professionelle Videoübertragung: In Broadcast-Anlagen, Überwachungskamerasystemen und Videoproduktionsumgebungen, wo eine verlustfreie Signalübertragung von SDI- oder Composite-Videosignalen unerlässlich ist.
- HF- und Messtechnik: In Oszilloskopen, Signalgeneratoren, Spektrumanalysatoren und anderen Präzisionsmessgeräten, bei denen genaue Hochfrequenzmessungen gefordert sind.
- Datensysteme: Für die Signalverbindung in komplexen Netzwerken oder Datenerfassungssystemen, die hohe Datenraten und eine geringe Fehlerquote erfordern.
- Audio- und Studiotechnik: In professionellen Audiosystemen für die digitale Signalübertragung (z.B. Word Clock) oder für bestimmte analoge Signalwege, die eine präzise Impedanzkontrolle benötigen.
- Industrielle Steuerungs- und Automatisierungstechnik: Wo zuverlässige Signalübertragung unter anspruchsvollen Umgebungsbedingungen gefordert ist.
Detaillierte Produktspezifikationen
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | BNC-Printeinbaubuchse |
| Winkel | 90 Grad (gewinkelt) |
| Impedanz | 75 Ohm |
| Anschlussart | Für Leiterplattenmontage (Printeinbau) |
| Gehäusematerial | Hochwertiger Kunststoff (typischerweise Duroplast oder ein ähnliches Isoliermaterial) |
| Kontaktmaterial | Legierte Kupferlegierung |
| Oberflächenveredelung der Kontakte | Hochwertige Galvanisierung (z.B. Hartvergoldung, Silber) für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Montageart | Lötanschluss für Leiterplatte |
| Betriebstemperaturbereich | Typischerweise von -40°C bis +85°C, abhängig vom spezifischen Material des Gehäuses |
| Steckzyklen | Hohe Lebensdauer, ausgelegt für professionelle Anwendungen (typischerweise > 500 Steckzyklen) |
| Dielektrische Festigkeit | Hohe Spannungsfestigkeit zur Verhinderung von Überschlägen |
Häufig gestellte Fragen (FAQ) zu UG 1094W2 – BNC-Printeinbaubuchse, gewinkelt, 75 Ohm
Warum ist die 75-Ohm-Impedanz bei dieser Buchse so wichtig?
Die 75-Ohm-Impedanz ist entscheidend für die verlustfreie und störungsfreie Übertragung von Hochfrequenzsignalen, insbesondere bei Video- und RF-Anwendungen. Eine falsche Impedanz führt zu Signalreflexionen und Dämpfung, was die Signalqualität mindert. Diese Buchse stellt sicher, dass die Signalintegrität über die gesamte Übertragungsstrecke erhalten bleibt.
Für welche Art von Anwendungen ist diese BNC-Buchse am besten geeignet?
Diese Buchse ist ideal für professionelle Anwendungen, die eine hohe Signalintegrität erfordern. Dazu gehören unter anderem Broadcast- und Videotechnik, HF- und Messtechnik, Datensysteme, sowie professionelle Audioanwendungen, bei denen eine präzise und zuverlässige Signalübertragung unerlässlich ist.
Kann die gewinkelte Bauform Nachteile mit sich bringen?
Nein, die gewinkelte Bauform bietet im Gegenteil Vorteile, insbesondere bei der Platzierung auf Leiterplatten. Sie ermöglicht eine effizientere Raumnutzung und eine sauberere Kabelführung, was in kompakten Geräten oder bei engen Verdrahtungen sehr vorteilhaft ist.
Welche Materialien werden typischerweise für die Herstellung dieser Buchse verwendet?
Die Buchse besteht in der Regel aus einem robusten Kunststoff für das Gehäuse und einer hochwertigen Kupferlegierung für die Kontakte. Die Kontakte sind oft mit einer strapazierfähigen und leitfähigen Schicht wie Hartgold oder Silber veredelt, um Korrosion zu verhindern und einen geringen Übergangswiderstand zu gewährleisten.
Wie wird die Kontaktsicherheit und Langlebigkeit gewährleistet?
Die hohe Kontaktsicherheit wird durch präzise gefertigte Kontaktelemente und Federmechanismen erreicht, die einen festen und zuverlässigen Sitz des Steckers gewährleisten. Die Langlebigkeit wird durch die Verwendung abriebfester und korrosionsbeständiger Materialien sowie durch eine konstruktive Auslegung für eine hohe Anzahl von Steckzyklen sichergestellt.
Ist die Montage auf der Leiterplatte kompliziert?
Nein, die Montage ist für erfahrene Elektroniker und Techniker unkompliziert. Die Buchse ist für die direkte Lötmontage auf Standard-Leiterplatten ausgelegt. Die Pins sind so gestaltet, dass sie sich leicht und sicher verlöten lassen.
Bietet diese Buchse auch Kompatibilität mit anderen BNC-Steckern?
Ja, als Standard-BNC-Buchse ist sie mit allen BNC-Steckern kompatibel, die den entsprechenden Standards entsprechen. Wichtig ist hierbei jedoch die Beachtung der Impedanz von 75 Ohm, um die optimale Signalqualität zu gewährleisten. Die Verwendung von 50-Ohm-BNC-Steckern in einer 75-Ohm-Umgebung kann zu einer Beeinträchtigung der Signalintegrität führen.
