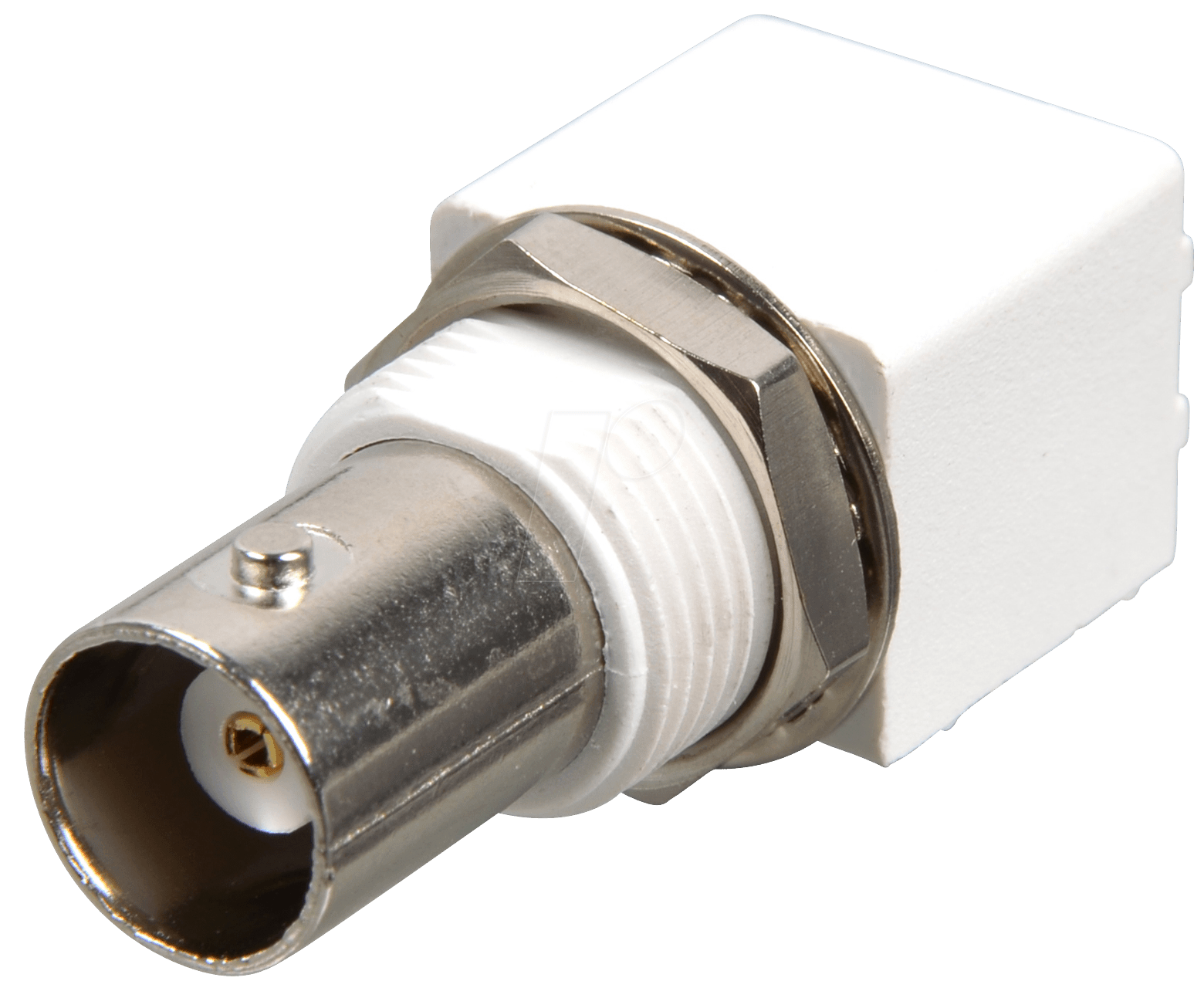

Optimale Signalintegrität für professionelle Anwendungen: UG 1094W1 – BNC-Printeinbaubuchse, gewinkelt, 50 Ohm
Sie suchen nach einer zuverlässigen und präzisen Verbindungslösung für Ihre anspruchsvollen elektronischen Projekte? Die UG 1094W1 BNC-Printeinbaubuchse, gewinkelt, 50 Ohm wurde entwickelt, um Signalverluste zu minimieren und eine stabile Datenübertragung in Systemen zu gewährleisten, bei denen höchste Ansprüche an die Signalintegrität gestellt werden. Dieses hochwertige Bauteil ist die ideale Wahl für Ingenieure, Entwickler und Techniker im Bereich Broadcast, Messtechnik, Netzwerktechnik und Industrieautomation.
Überragende Leistung durch durchdachtes Design
Die UG 1094W1 zeichnet sich durch ihre 50-Ohm-Impedanz aus, die perfekt auf die Anforderungen von HF-Anwendungen abgestimmt ist und unerwünschte Reflexionen am Übergangspunkt reduziert. Die gewinkelte Bauform ermöglicht eine platzsparende und flexible Montage auf Leiterplatten, was insbesondere bei kompakten Geräten und dicht bestückten Platinen von entscheidendem Vorteil ist. Im Gegensatz zu Standardbuchsen, die oft Kompromisse bei der Signalqualität eingehen, bietet die UG 1094W1 eine durchgängig hohe Performance, die für kritische Signalwege unerlässlich ist.
Hauptvorteile der UG 1094W1 BNC-Printeinbaubuchse
- Optimale Impedanzanpassung: Die konstante 50-Ohm-Impedanz minimiert Signalreflexionen und sorgt für eine klare und unverfälschte Signalübertragung über ein breites Frequenzspektrum. Dies ist entscheidend für präzise Messungen und störungsfreie Datenkommunikation.
- Platzsparende gewinkelte Montage: Die 90-Grad-Ausrichtung der Buchse erleichtert die Integration in komplexe Schaltungsdesigns und ermöglicht eine effiziente Raumnutzung auf der Leiterplatte.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, gewährleistet die UG 1094W1 eine langlebige und zuverlässige Verbindung, selbst unter anspruchsvollen Umgebungsbedingungen.
- Exzellente Kontaktierbarkeit: Die präzise gefertigten Kontakte sorgen für einen sicheren und niederohmigen Kontakt mit BNC-Steckern, was zu einer stabilen Verbindung über viele Steckzyklen hinweg führt.
- Vielseitige Einsatzmöglichkeiten: Von professionellen Audio- und Videobeschallungssystemen über hochfrequente Messgeräte bis hin zu Netzwerkkomponenten – die UG 1094W1 ist eine universelle Lösung für anspruchsvolle HF-Anwendungen.
Technische Spezifikationen und Materialqualität
Die UG 1094W1 BNC-Printeinbaubuchse wurde mit dem Fokus auf höchste Zuverlässigkeit und Leistungsfähigkeit entwickelt. Die Auswahl der Materialien und die präzise Fertigung sind entscheidend für die elektrischen Eigenschaften und die mechanische Stabilität.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | BNC-Printeinbaubuchse |
| Geometrie | Gewinkelt (90 Grad) |
| Impedanz | 50 Ohm |
| Gehäusematerial | Hochwertiges thermoplastisches Polymer (z.B. PBT oder LCP) für hohe Temperaturbeständigkeit und mechanische Stabilität. Bietet ausgezeichnete Isolationseigenschaften. |
| Kontaktmaterial | Messing mit hochwertiger Oberflächenveredelung (z.B. Nickel- oder Silberbeschichtung) für hervorragende Leitfähigkeit, Korrosionsbeständigkeit und Langlebigkeit bei häufigem Stecken. |
| Montageart | Lötanschluss für Printmontage |
| Anwendungsfrequenzbereich | Optimiert für den Einsatz im HF-Bereich, typischerweise bis zu mehreren GHz, abhängig von spezifischen Designs und Anwendungen. |
| Isolationswiderstand | Sehr hoch, um Signalverfälschungen durch unerwünschte Kriechströme zu verhindern. Spezifische Werte sind typisch für hochwertige BNC-Anschlüsse. |
| Betriebstemperaturbereich | Breit gefächert, ausgelegt für industrielle Umgebungen (z.B. -40°C bis +85°C), gewährleistet Funktionalität unter verschiedenen Bedingungen. |
Anwendungsbereiche: Präzision für anspruchsvolle Umgebungen
Die UG 1094W1 BNC-Printeinbaubuchse ist die erste Wahl für eine Vielzahl von professionellen Anwendungen, bei denen die Integrität von Hochfrequenzsignalen von größter Bedeutung ist. Ihre Konstruktion und ihre elektrischen Eigenschaften machen sie zu einem unverzichtbaren Bauteil in kritischen Systemen.
Broadcast- und Videotechnik
In professionellen Videoübertragungssystemen, wie sie in Rundfunkstudios, Übertragungswagen und bei Live-Events zum Einsatz kommen, ist eine verlustfreie Signalübertragung von entscheidender Bedeutung. Die UG 1094W1 gewährleistet, dass hochfrequente Videosignale (SD-SDI, HD-SDI, 3G-SDI) mit maximaler Klarheit und ohne Beeinträchtigung durch Signalreflexionen oder Dämpfung übertragen werden. Die gewinkelte Form ist hierbei oft entscheidend, um Kabel ordentlich zu verlegen und eine Beschädigung der Anschlüsse zu vermeiden.
Messtechnik und Laborgeräte
Für präzise Messungen in Forschung und Entwicklung sowie in der Qualitätskontrolle sind zuverlässige und exakt spezifizierte Verbindungen unerlässlich. Oszilloskope, Spektrumanalysatoren, Signalgeneratoren und Netzwerk-Analysatoren verlassen sich auf BNC-Verbindungen, um hochfrequente Testsignale und Messergebnisse zu übertragen. Die 50-Ohm-Impedanz der UG 1094W1 ist hierbei ein kritischer Faktor, um die Genauigkeit der Messungen sicherzustellen und störende Einflüsse auf das Messsignal zu minimieren.
Netzwerk- und Telekommunikationstechnik
In Bereichen der Hochfrequenz-Datenübertragung, wie beispielsweise bei bestimmten Arten von Netzwerkkarten, Basisstationen oder Testschleifen für Kommunikationssysteme, spielt die UG 1094W1 eine Rolle. Sie dient als zuverlässiger Anschluss für Koaxialkabel, die für die Übertragung von Daten mit hohen Raten und über definierte Distanzen ausgelegt sind. Die Minimierung von Signalverlusten und Reflexionen ist hier direkt mit der Performance und Stabilität des Netzwerks verbunden.
Industrielle Automatisierung und Steuerungstechnik
Moderne industrielle Automatisierungssysteme setzen zunehmend auf hochfrequente Signale für die Kommunikation zwischen Sensoren, Steuerungen und Aktoren. In Anwendungen, bei denen schnelle und präzise Steuersignale übertragen werden müssen, oder in Umgebungen mit hoher elektromagnetischer Störung, bietet die UG 1094W1 eine robuste und zuverlässige Verbindungslösung, die auch unter widrigen Bedingungen stabil bleibt.
FAQ – Häufig gestellte Fragen zu UG 1094W1 – BNC-Printeinbaubuchse, gewinkelt, 50 Ohm
Was bedeutet die Angabe 50 Ohm bei dieser BNC-Buchse?
Die Angabe 50 Ohm bezieht sich auf die charakteristische Impedanz der Buchse und des zugehörigen Koaxialkabels. Diese Impedanz ist für die meisten Hochfrequenz- und Datenübertragungsanwendungen optimal, um Signalreflexionen am Übergang zwischen verschiedenen Komponenten zu minimieren und eine maximale Energieübertragung zu gewährleisten.
Für welche Arten von Kabeln ist die UG 1094W1 geeignet?
Die UG 1094W1 ist speziell für die Verwendung mit Koaxialkabeln konzipiert, die ebenfalls eine Impedanz von 50 Ohm aufweisen. Dies sind in der Regel Kabel, die für HF-Anwendungen, Videoübertragung und Netzwerkanwendungen eingesetzt werden.
Ist die Buchse für den Einsatz im Außenbereich geeignet?
Die UG 1094W1 ist primär für den Einsatz in geschützten Umgebungen wie Geräten, Schaltschränken oder Innenräumen konzipiert. Für den direkten Außeneinsatz, insbesondere bei witterungsbedingter Exposition, sind oft spezielle abgedichtete BNC-Varianten oder zusätzliche Gehäuseschutzmaßnahmen erforderlich.
Welche Vorteile bietet die gewinkelte Bauform im Vergleich zu einer geraden Buchse?
Die gewinkelte Bauform (90 Grad) ermöglicht eine platzsparendere und ordentlichere Kabelführung auf Leiterplatten und in Geräten. Sie reduziert mechanische Belastungen auf die Lötstellen und schützt die angeschlossenen Kabel vor Knicken, was besonders in kompakten oder beengten Einbausituationen von Vorteil ist.
Wie erfolgt die Montage der Buchse auf der Leiterplatte?
Die UG 1094W1 ist für die Lötmontage auf Leiterplatten vorgesehen. Die Anschlusspins werden durch vorgesehene Löcher auf der Platine gesteckt und anschließend verlötet, um eine elektrische und mechanische Verbindung herzustellen.
Kann die Buchse auch für niederfrequente Audiosignale verwendet werden?
Obwohl BNC-Anschlüsse primär für HF-Signale entwickelt wurden, können sie auch für die Übertragung von symmetrischen Audiosignalen in professionellen Audioanwendungen (z.B. über DI-Boxen oder spezielle Audio-Interfaces) verwendet werden, solange die Signalpegel und die Impedanzanforderungen des Systems passen.
Worauf sollte ich bei der Auswahl eines passenden BNC-Steckers achten?
Achten Sie darauf, dass der gewählte BNC-Stecker ebenfalls eine Impedanz von 50 Ohm hat und für das verwendete Koaxialkabel geeignet ist (Durchmesser und Isolationsmaterial). Die Kompatibilität der Steckerkontakte und die Qualität der Verarbeitung sind ebenfalls entscheidend für eine zuverlässige Verbindung.
