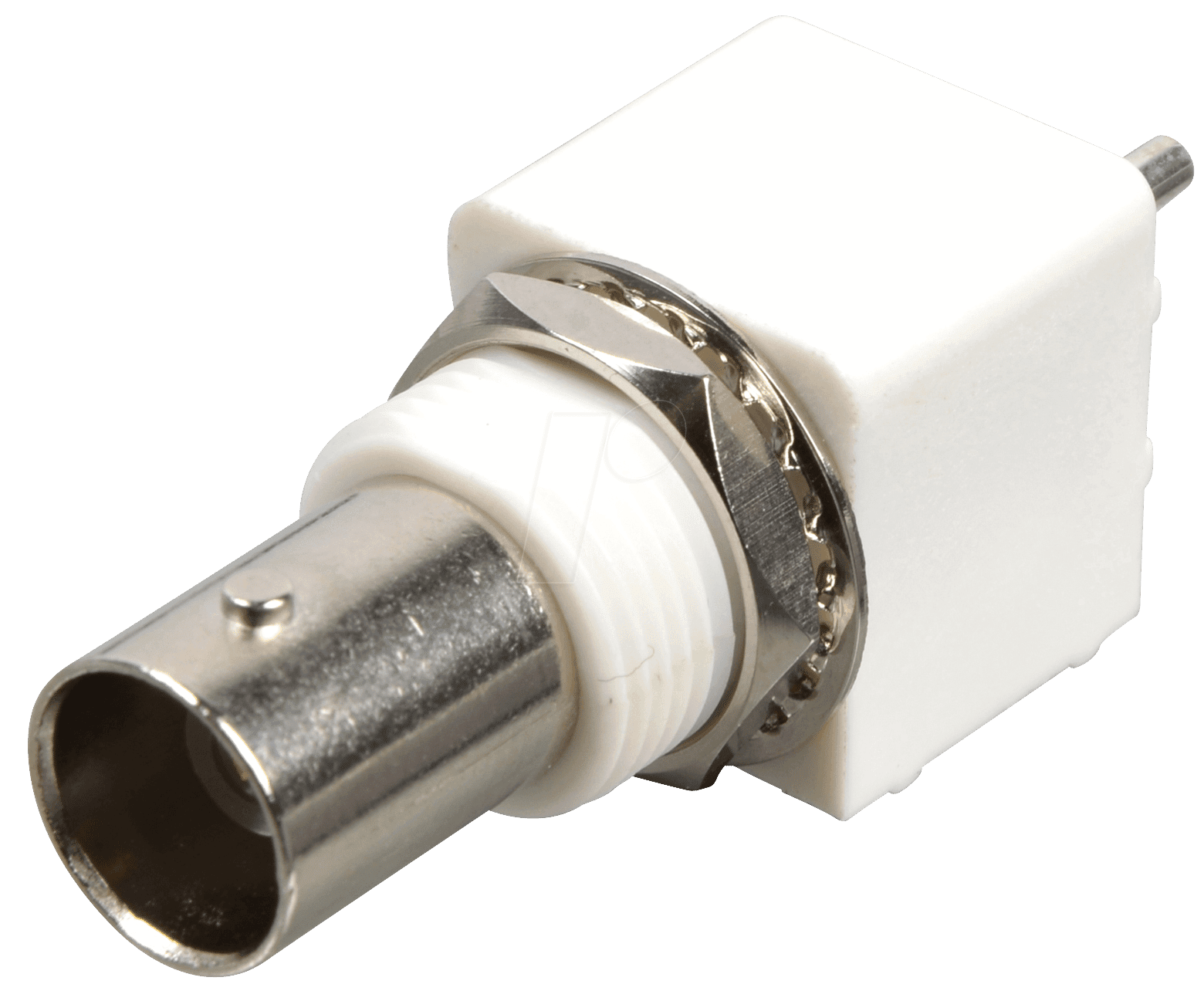

Präzise Verbindungslösungen für anspruchsvolle Anwendungen: Die UG 1094PL – BNC-Print Einbaubuchse
Die UG 1094PL BNC-Print Einbaubuchse ist die definitive Lösung für Techniker, Ingenieure und Systemintegratoren, die eine zuverlässige und verlustarme Signalübertragung in professionellen Geräten benötigen. Sie schließt die Lücke zwischen externen BNC-Kabelverbindungen und den Leiterplatten Ihrer Elektronikprojekte, ideal für Audio-, Video-, Mess- und Rundfunktechnik, wo höchste Signalintegrität unerlässlich ist.
Maximale Signalintegrität und Zuverlässigkeit
Im Gegensatz zu minderwertigen oder universellen Steckverbindern, die zu Signalreflexionen, Dämpfung oder gar Datenverlust führen können, wurde die UG 1094PL speziell für den Einsatz in anspruchsvollen HF-Umgebungen entwickelt. Ihre präzise gefertigte Konstruktion und die Einhaltung strenger Fertigungstoleranzen gewährleisten eine konsistente 50-Ohm-Impedanz über einen weiten Frequenzbereich. Dies ist entscheidend für die Vermeidung von VSWR (Voltage Standing Wave Ratio) Problemen, die die Leistungsfähigkeit Ihrer Systeme erheblich beeinträchtigen können. Die gerade Ausführung minimiert zudem unerwünschte Knicke oder Biegungen im Signalweg.
Hervorragende elektrische Eigenschaften
Die UG 1094PL BNC-Print Einbaubuchse ist das Ergebnis jahrzehntelanger Erfahrung in der Entwicklung von HF-Steckverbindern. Ihre Konstruktion ist auf die Minimierung von Übergangswiderständen und die Gewährleistung einer robusten mechanischen Verbindung optimiert. Dies führt zu einer außergewöhnlich geringen Einfügedämpfung und einer exzellenten Rückflussdämpfung, selbst bei hohen Frequenzen. Die 50-Ohm-Charakteristik ist präzise eingehalten, was sie zur idealen Wahl für Systeme macht, die eine exakte Impedanzanpassung erfordern. Die Langlebigkeit des Kontaktsystems sorgt für tausende von Steckzyklen ohne Leistungseinbußen.
Robuste Konstruktion und einfache Integration
Die physische Beschaffenheit der UG 1094PL wurde auf Langlebigkeit und einfache Handhabung ausgelegt. Die soliden Materialien und die präzise Verarbeitung garantieren eine zuverlässige Funktion auch unter widrigen Umgebungsbedingungen. Die Einbaubuchse ist für die direkte Montage auf Leiterplatten konzipiert, was eine schnelle und sichere Integration in Ihr bestehendes oder neues Produktdesign ermöglicht. Dies spart nicht nur wertvolle Montagezeit, sondern reduziert auch das Risiko von Fehlverbindungen.
Technische Spezifikationen und Qualitätsmerkmale
Die UG 1094PL BNC-Print Einbaubuchse zeichnet sich durch eine Reihe von Merkmalen aus, die sie zu einer erstklassigen Komponente machen:
- Konstruktion: Robuster Steckverbinderkörper mit präzise gefertigter Kontaktgeometrie.
- Impedanz: 50 Ohm – für eine optimale Signalübertragung ohne Reflexionen.
- Montageart: Print-Einbau – zur direkten Lötmontage auf Leiterplatten.
- Ausführung: Gerade – minimiert Biegebelastungen und Signalwegkomplexität.
- Materialien: Hochwertige Legierungen für Langlebigkeit und Korrosionsbeständigkeit.
- Kontaktierung: Vergoldete Kontakte für exzellente Leitfähigkeit und geringen Übergangswiderstand.
- Anwendungsbereich: Geeignet für Audio-, Video-, Mess-, Rundfunk- und Telekommunikationsanwendungen.
- Zuverlässigkeit: Konzipiert für tausende von Steckzyklen.
Detaillierte Eigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Steckertyp | BNC, Einbaubuchse |
| Ausführung | Gerade |
| Impedanz | 50 Ohm |
| Montage | Print-Montage (Lötbar) |
| Material (Gehäuse) | Hochwertige technische Kunststoffe oder Metalllegierung (je nach spezifischem Modell, aber robust und isolierend) |
| Material (Kontakt) | Messing oder Bronze mit Galvanisierung (typischerweise vergoldet für optimale Leitfähigkeit und Korrosionsbeständigkeit) |
| Betriebstemperaturbereich | Breit, für typische Elektronik-Anwendungen ausgelegt (z.B. -40°C bis +85°C) |
| Steckzyklen | Garantiert mindestens 500, oft bis zu mehreren tausend Steckzyklen für dauerhafte Leistung |
Anwendungsgebiete: Wo Präzision zählt
Die UG 1094PL BNC-Print Einbaubuchse findet ihren Einsatz in einer Vielzahl von professionellen Bereichen, in denen eine kompromisslose Signalqualität unerlässlich ist:
- Rundfunktechnik: Zur Signalübertragung von Kameras, Monitoren und Sendegeräten.
- Professionelle Audio-/Videoproduktion: Für Anschluss von Signalquellen und Displays in Studios und Übertragungswagen.
- Messtechnik: Als Anschluss für Oszilloskope, Signalgeneratoren und Spectrum-Analyzer.
- Telekommunikation: In Basisstationen und Vermittlungsstellen für Daten- und Signalübertragung.
- Industrielle Automatisierung: Zur Anbindung von Sensoren und Steuergeräten, die analoge oder digitale Signale übertragen.
- Sicherheitstechnik: In Überwachungssystemen für klare Video- und Audiosignale.
- Labortechnik: Als Standardanschluss für Experimente und Forschung.
Vorteile auf einen Blick
Die Entscheidung für die UG 1094PL BNC-Print Einbaubuchse bietet Ihnen eine Reihe entscheidender Vorteile:
- Höchste Signalintegrität: Minimale Dämpfung und Reflexionen für klare, unverzerrte Signale.
- Zuverlässige Impedanz: Konstante 50 Ohm Charakteristik für die präzise Anpassung Ihrer Systeme.
- Robuste Bauweise: Langlebigkeit und Beständigkeit gegenüber mechanischer Belastung und Umwelteinflüssen.
- Einfache Montage: Direkte Lötbarkeit auf Leiterplatten vereinfacht den Integrationsprozess.
- Vielseitige Anwendung: Geeignet für ein breites Spektrum an professionellen Anwendungen.
- Kosteneffizienz: Langfristig geringere Wartungskosten durch hohe Zuverlässigkeit und Langlebigkeit.
- Professioneller Standard: Erfüllt die Anforderungen anspruchsvoller professioneller Installationen.
FAQ – Häufig gestellte Fragen zu UG 1094PL – BNC-print Einbaubuchse, gerade, 50 Ohm
Was ist die primäre Funktion der UG 1094PL BNC-Print Einbaubuchse?
Die UG 1094PL dient als Schnittstelle, um externe BNC-Kabelverbindungen direkt und sicher auf einer Leiterplatte zu montieren. Sie ermöglicht die zuverlässige Übertragung von HF-Signalen und löst das Problem der Anbindung von professionellen Signalquellen oder -senken an elektronische Schaltungen.
Für welche Art von Signalen ist diese BNC-Buchse besonders geeignet?
Sie ist ideal für alle Arten von HF-Signalen, insbesondere für solche, die eine präzise 50-Ohm-Impedanzanpassung erfordern. Dazu gehören Video-, Audio- und Datensignale in Rundfunk-, Mess-, Kommunikations- und professionellen Audio/Video-Anwendungen.
Was bedeutet die Angabe „50 Ohm“?
Die Angabe „50 Ohm“ bezieht sich auf die charakteristische Impedanz des Steckverbinders und des damit verbundenen Koaxialkabels. Eine Impedanz von 50 Ohm ist ein Branchenstandard für HF-Übertragungen, da sie eine optimale Balance zwischen Signalverlust und Signalstärke bietet und Reflexionen minimiert.
Ist die UG 1094PL auch für andere Impedanzen erhältlich?
Die hier beschriebene UG 1094PL ist spezifisch für 50 Ohm ausgelegt, was dem gängigen Standard für die meisten professionellen Anwendungen entspricht. Es gibt zwar BNC-Steckverbinder für 75 Ohm, diese sind jedoch nicht mit den 50-Ohm-Varianten kompatibel und für andere Signalarten optimiert.
Wie wird die UG 1094PL auf der Leiterplatte montiert?
Die UG 1094PL ist eine „Print-Einbaubuchse“, was bedeutet, dass sie direkt auf die Leiterplatte gelötet wird. Die Anschlusspins der Buchse werden durch Bohrlöcher auf der Platine geführt und anschließend verlötet, um eine dauerhafte und elektrisch leitende Verbindung herzustellen.
Welche Vorteile bietet die vergoldete Kontaktierung?
Vergoldete Kontakte bieten eine ausgezeichnete elektrische Leitfähigkeit und sind sehr widerstandsfähig gegen Oxidation und Korrosion. Dies gewährleistet einen stabilen und geringen Übergangswiderstand über die gesamte Lebensdauer des Steckverbinders und schützt vor Signalverschlechterung durch Umwelteinflüsse.
Ist die UG 1094PL für den Einsatz im Außenbereich geeignet?
Die UG 1094PL ist primär für den Einbau in Geräte und Systeme konzipiert. Während die Materialien robust sind, ist die Buchse selbst in der Regel nicht direkt für extreme Witterungsbedingungen ausgelegt. Für Außenanwendungen müssten die Geräte entsprechend gekapselt oder geschützt werden.
