TNC-Steckverbinder: Präzision und Zuverlässigkeit für anspruchsvolle Verbindungen
Willkommen in der Welt der TNC-Steckverbinder bei Lan.de, Ihrem Spezialisten für Elektronik, Technik und IT. Diese Kategorie bietet Ihnen eine sorgfältig ausgewählte Palette an Hochfrequenz-Steckverbindern, die speziell für Anwendungen konzipiert wurden, bei denen Signalintegrität, Robustheit und langfristige Stabilität von entscheidender Bedeutung sind. Ob für professionelle Audio- und Videotechnik, Telekommunikation, militärische Systeme, Messgeräte oder Forschung und Entwicklung – unsere TNC-Steckverbinder erfüllen höchste Ansprüche an Leistung und Zuverlässigkeit. Wir haben diese Auswahl für Ingenieure, Techniker und anspruchsvolle Anwender getroffen, die keine Kompromisse bei der Signalqualität eingehen möchten.
Das Wesen von TNC-Steckverbindern: Technologie und Anwendungsbereiche
TNC-Steckverbinder (Threaded Neill-Con*) sind eine Weiterentwicklung der älteren BNC-Steckverbinder und zeichnen sich durch ihre Schraubkupplung aus. Diese mechanische Verriegelung sorgt für eine deutlich höhere Verbindungssicherheit, insbesondere bei Vibrationen oder mechanischen Belastungen, die bei koaxialen Verbindungen auftreten können. Die TNC-Serie ist optimiert für den Einsatz im Frequenzbereich bis ca. 11 GHz, wobei viele moderne Varianten auch höhere Frequenzen unterstützen. Ihre Konstruktion minimiert Reflexionen und Signalverluste, was sie zur idealen Wahl für Anwendungen macht, bei denen die Signalqualität über die gesamte Übertragungsstrecke erhalten bleiben muss.
Typische Anwendungsbereiche umfassen:
- Telekommunikation: Basisstationen, Richtfunkstrecken, interne Verbindungen in Netzwerkausrüstung.
- Rundfunk und Medien: Professionelle Videoübertragung, Audioverbindungen in Studios, Antennenanschlüsse.
- Militär und Luftfahrt: Robuste und zuverlässige Verbindungen unter extremen Bedingungen.
- Messtechnik: Signalgeneratoren, Oszilloskope, Spektrumanalysatoren, wo präzise Signale unerlässlich sind.
- GPS und Satellitenkommunikation: Empfangs- und Sendeantennen.
- Industrielle Automatisierung: Steuerungs- und Übertragungssysteme, die HF-Signale nutzen.
Worauf sollten Kunden beim Kauf von TNC-Steckverbindern achten?
Die Auswahl des richtigen TNC-Steckverbinders ist entscheidend für die Performance Ihrer Anwendung. Hier sind die wichtigsten Kriterien, die Sie berücksichtigen sollten:
- Frequenzbereich: Stellen Sie sicher, dass der Steckverbinder den benötigten Frequenzbereich abdeckt. Die Nennfrequenz ist ein wichtiger Indikator, aber auch die Rückflussdämpfung über den gesamten Einsatzbereich ist relevant.
- Impedanz: TNC-Steckverbinder sind standardmäßig für 50 Ohm und 75 Ohm Systeme erhältlich. Die Wahl hängt von Ihrer bestehenden Infrastruktur und den Anforderungen Ihrer Anwendung ab. Ein Impedanz-Mismatch führt zu Reflexionen und Signalverlust.
- Materialien und Verarbeitung: Die Qualität der Materialien beeinflusst die Haltbarkeit und die elektrischen Eigenschaften. Achten Sie auf Messing, Neusilber oder Edelstahl für Gehäuse und Kontaktträger. Die Oberflächenveredelung der Kontakte (z.B. Gold, Silber, Nickel) ist entscheidend für geringe Übergangswiderstände und Korrosionsbeständigkeit.
- Isolationsmaterial: PTFE (Teflon) ist aufgrund seiner exzellenten dielektrischen Eigenschaften und Temperaturbeständigkeit ein gängiges Isoliermaterial. Andere Kunststoffe können je nach Anforderung eingesetzt werden.

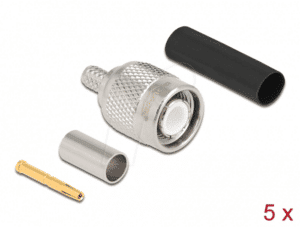

- Montagetyp: TNC-Steckverbinder sind in verschiedenen Montagetypen erhältlich: Lötanschluss, Crimpanschluss, Winkelsteckverbinder, Kabeldurchführungen und Panel-Mount-Varianten. Wählen Sie den Typ, der zu Ihrem Kabel und Ihrer Montagefläche passt.
- Betriebstemperatur und Umgebungsbedingungen: Berücksichtigen Sie die Umgebungsbedingungen, denen der Steckverbinder ausgesetzt sein wird (Temperatur, Feuchtigkeit, Vibration, chemische Einflüsse). Spezielle Steckverbinder sind für raue Umgebungen erhältlich.
- Anschlussart des Koaxialkabels: Prüfen Sie, ob der Steckverbinder mit dem von Ihnen verwendeten Koaxialkabeltyp (z.B. RG-58, RG-178, LMR-400) kompatibel ist, insbesondere in Bezug auf den Außendurchmesser und den Leiteraufbau.
- Schutzart (IP-Rating): Für Anwendungen, die Schutz vor Staub und Wasser erfordern, ist ein Steckverbinder mit entsprechender IP-Schutzart (z.B. IP67) notwendig.
- Normen und Zertifizierungen: Achten Sie auf relevante Normen wie MIL-STD-348 (für TNC und BNC), die die mechanischen und elektrischen Anforderungen definieren.
Vergleich von TNC-Steckverbinder Varianten
Die Wahl des richtigen TNC-Steckverbinders hängt stark von der spezifischen Anwendung ab. Die folgende Tabelle gibt einen Überblick über wichtige Klassifizierungen und Vergleichskriterien:

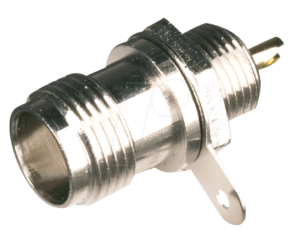

| Kriterium | Beschreibung | Typische Anwendungsbereiche | Wichtige Merkmale |
|---|---|---|---|
| Anschlussart (Kabel) | Beschreibung, wie der Steckverbinder mit dem Koaxialkabel verbunden wird. | Alle HF-Anwendungen, wo Kabelanschlüsse erforderlich sind. | Lötanschluss (präzise, aber aufwendiger), Crimpanschluss (schnell, robust), Klemmanschluss (einfach, für bestimmte Kabeltypen). |
| Anschlussart (Panel/Montage) | Wie der Steckverbinder an einer Geräteleinwand oder Platine befestigt wird. | Gerätebau, Rack-Montage, Prüfgeräte. | Durchgangsloch (Flanschmontage), Gewinde (für Einbau in Gehäuse), Lötanschluss auf Leiterplatte. |
| Steckverbindergehäuse | Das Material und die Oberflächenbeschaffenheit des Steckverbinderkörpers. | Alle HF-Anwendungen, Schutz vor Umwelteinflüssen. | Messing vernickelt (Standard, robust), Messing vergoldet (bessere Leitfähigkeit, Korrosionsschutz), Edelstahl (höchste Korrosionsbeständigkeit, militärische Anwendungen). |
| Isolator/Dielektrikum | Das Material, das die Innenleiter vom Außenleiter trennt und elektrische Isolation gewährleistet. | HF-Anwendungen, wo geringe Verluste wichtig sind. | PTFE (Teflon) (sehr gute HF-Eigenschaften, hohe Temperaturbeständigkeit), PEEK (hohe mechanische Festigkeit und Temperaturbeständigkeit), Polyethylen (kostengünstiger, für niedrigere Frequenzen). |
| Frequenzbereich (bis) | Die maximale Betriebsfrequenz, für die der Steckverbinder optimiert ist. | Breitbandige HF-Anwendungen, von Standard-HF bis hin zu Mikrowellen. | Bis 6 GHz (Standard), bis 11 GHz (erweiterter Bereich), über 18 GHz (spezielle Designs). |
| Impedanz | Der charakteristische Widerstand des Steckverbinders, der mit dem Kabel übereinstimmen muss. | Alle HF-Systeme, um Reflexionen zu minimieren. | 50 Ohm (Standard für die meisten HF-Systeme, z.B. Antennenkabel, Messgeräte), 75 Ohm (Standard für Videoübertragung, z.B. Broadcast-Kabel). |
| Umgebungsbeständigkeit | Der Schutzgrad gegen Umwelteinflüsse wie Staub und Wasser. | Außenanwendungen, industrielle Umgebungen, militärische Systeme. | IP67 (staubdicht und Schutz gegen zeitweiliges Untertauchen), IP68 (staubdicht und Schutz gegen dauerhaftes Untertauchen), erweiterter Temperaturbereich. |
TNC-Steckverbinder von führenden Herstellern
Bei Lan.de finden Sie TNC-Steckverbinder von renommierten Herstellern, die für ihre herausragende Qualität und Zuverlässigkeit bekannt sind. Dazu gehören Marken wie:
- Amphenol: Ein weltweit führender Anbieter von Steckverbindern mit einer breiten Palette von TNC-Lösungen für diverse Industrien.
- Molex: Bietet hochwertige Steckverbinder für anspruchsvolle HF-Anwendungen, die für ihre Robustheit und Leistung geschätzt werden.
- TE Connectivity (Tyco Electronics): Ein weiterer Branchenriese, dessen TNC-Produkte für ihre Zuverlässigkeit in kritischen Umgebungen bekannt sind.
- Johnson: Spezialist für HF- und Mikrowellen-Steckverbinder, der oft für Präzisionsanwendungen gewählt wird.
Diese Hersteller arbeiten kontinuierlich an der Weiterentwicklung ihrer Produkte, um höhere Frequenzen, verbesserte Signalintegrität und erhöhte Robustheit zu ermöglichen. Die Einhaltung von Normen wie MIL-STD-348a ist bei vielen dieser Produkte selbstverständlich und garantiert eine hohe Interoperabilität und Leistungssicherheit.
Technische Aspekte und Materialwissenschaften bei TNC-Steckverbindern
Die Performance eines TNC-Steckverbinders wird maßgeblich durch die Materialwahl und die präzise Fertigung beeinflusst. Das Dielektrikum, meist aus hochwertigem PTFE gefertigt, spielt eine Schlüsselrolle bei der Minimierung von dielektrischen Verlusten und der Aufrechterhaltung der Impedanz. Die Kontaktflächen, oft vergoldet, bieten nicht nur eine hervorragende elektrische Leitfähigkeit und geringe Übergangswiderstände, sondern schützen auch effektiv vor Oxidation und Korrosion. Die Schraubkupplung selbst ist präzise gefertigt, um eine sichere und wiederholbare Verbindung zu gewährleisten, die auch nach vielen Steckzyklen ihre Integrität behält. Die mechanische Stabilität und die genaue Ausrichtung der Innenelektrode sind kritisch, um Signalreflexionen (gemessen als VSWR – Voltage Standing Wave Ratio oder Return Loss) im akzeptablen Bereich zu halten, besonders bei höheren Frequenzen. Auch die Abschirmungseigenschaften, die durch die Konstruktion des Außenleiters und die Dichtigkeit der Verbindung bestimmt werden, sind für die Signalqualität in störanfälligen Umgebungen von großer Bedeutung.
FAQ – Häufig gestellte Fragen zu TNC-Steckverbinder
Was ist der Hauptunterschied zwischen TNC- und BNC-Steckverbindern?
Der wesentliche Unterschied liegt in der Verriegelungsmechanik: BNC-Steckverbinder nutzen eine Bajonettkupplung, während TNC-Steckverbinder eine Schraubkupplung verwenden. Die Schraubkupplung bei TNC-Steckverbindern bietet eine höhere mechanische Stabilität und Vibrationsfestigkeit, was sie für anspruchsvollere Umgebungen und höhere Frequenzen besser geeignet macht.
Bis zu welcher Frequenz sind TNC-Steckverbinder typischerweise einsetzbar?
Standard-TNC-Steckverbinder sind in der Regel für Frequenzen bis etwa 6 GHz spezifiziert. Es gibt jedoch auch weiterentwickelte Designs, die Frequenzen bis 11 GHz und darüber hinaus unterstützen können. Für sehr hohe Frequenzen (oberhalb von 18 GHz) werden oft andere Steckverbindertypen wie SMA oder N-Steckverbinder bevorzugt.
Welche Impedanz ist für TNC-Steckverbinder am gebräuchlichsten?
Die gebräuchlichsten Impedanzen für TNC-Steckverbinder sind 50 Ohm und 75 Ohm. 50-Ohm-Steckverbinder sind Standard für die meisten Funk-, Mess- und Telekommunikationsanwendungen, während 75-Ohm-Steckverbinder typischerweise in der Video- und Broadcast-Technik eingesetzt werden.
Müssen die Impedanzen des Steckverbinders und des Kabels übereinstimmen?
Ja, die Impedanz des TNC-Steckverbinders muss unbedingt mit der charakteristischen Impedanz des Koaxialkabels übereinstimmen. Ein Impedanz-Mismatch führt zu Signalreflexionen, erhöht die Dämpfung und kann die Leistung des gesamten HF-Systems negativ beeinflussen.
Sind TNC-Steckverbinder für den Außeneinsatz geeignet?
Viele TNC-Steckverbinder sind für den Außeneinsatz konzipiert, insbesondere wenn sie über eine geeignete IP-Schutzart (z.B. IP67 oder IP68) verfügen. Diese bieten Schutz gegen Staub und Wasser. Achten Sie auf die Spezifikationen des Herstellers bezüglich Umgebungsbeständigkeit und Betriebstemperaturbereich.

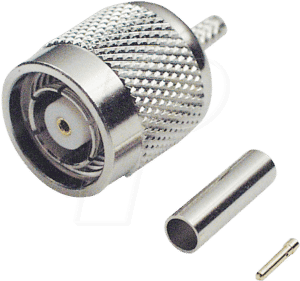

Was bedeutet „Crimp-Anschluss“ bei TNC-Steckverbindern?
Ein Crimp-Anschluss bedeutet, dass der Steckverbinder durch ein spezielles Werkzeug (Crimpzange) mit dem Koaxialkabel verbunden wird. Dies ist eine sehr verbreitete und robuste Methode für die Kabelkonfektion von TNC-Steckverbindern, die eine sichere und langlebige Verbindung gewährleistet.
Welche Rolle spielt die Rückflussdämpfung (Return Loss)?
Die Rückflussdämpfung ist ein Maß für die Signalreflexion am Steckverbinder. Ein hoher Wert (ausgedrückt in Dezibel, z.B. 20 dB oder mehr) bedeutet geringe Reflexionen und somit eine gute Anpassung. Dies ist entscheidend für die Signalintegrität, insbesondere bei höheren Frequenzen und langen Kabelwegen.
