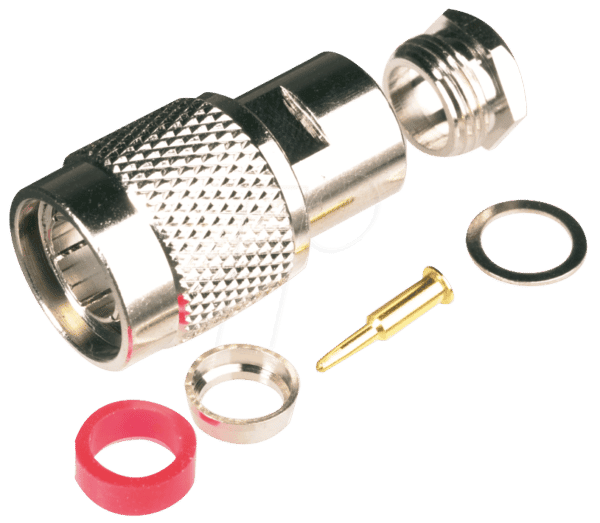

TNC ST-L58 – Präzision und Zuverlässigkeit für anspruchsvolle Koaxialverbindungen
Wenn es um die Erreichung einer stabilen und störungsarmen Signalübertragung bei Koaxialkabeln geht, stellt die Wahl des richtigen Steckverbinders eine kritische Komponente dar. Der TNC ST-L58 TNC-Stecker für RG 58/U, Lötversion ist die ideale Lösung für alle, die eine dauerhafte und professionelle Verbindung benötigen. Dieses Produkt wurde speziell für Anwendungen entwickelt, bei denen höchste Signalintegrität und mechanische Belastbarkeit gefragt sind, und richtet sich an Fachleute in der Funktechnik, Messtechnik, im Rundfunk und in der industriellen Automatisierung.
Warum der TNC ST-L58 die überlegene Wahl ist
Im Gegensatz zu minderwertigen oder universellen Steckverbindern bietet der TNC ST-L58 eine präzise Anpassung an das RG 58/U Koaxialkabel. Diese spezifische Auslegung minimiert Reflexionsverluste (VSWR) und stellt sicher, dass das Signal mit maximaler Leistung am Ziel ankommt. Die Lötversion garantiert eine feste, mechanisch robuste und elektrisch leitfähige Verbindung, die sich auch unter anspruchsvollen Umgebungsbedingungen bewährt und eine signifikant höhere Lebensdauer sowie Zuverlässigkeit im Vergleich zu Crimp-Alternativen bei vergleichbarer Kabelführung aufweist. Die TNC-Bauform selbst bietet eine bessere Abschirmung und höhere mechanische Stabilität als einfachere BNC-Stecker.
Technische Überlegenheit und Materialqualität
Der TNC ST-L58 Steckverbinder zeichnet sich durch seine robuste Konstruktion und die Verwendung hochwertiger Materialien aus. Dies gewährleistet eine überlegene elektrische Performance und eine lange Lebensdauer, selbst unter widrigen Umgebungsbedingungen. Die präzise gefertigte Lötüberschiebung ermöglicht eine einfache und sichere Installation mit dem RG 58/U Kabel, was eine nahtlose Integration in bestehende oder neue Systeme erlaubt.
- Optimierte Impedanzanpassung: Garantiert minimalen Signalverlust und maximale Leistungsübertragung für 50-Ohm-Systeme.
- Robuste Lötverbindung: Bietet eine dauerhafte, vibrationsfeste und elektrisch zuverlässige Verbindung.
- Hohe mechanische Stabilität: Die TNC-Bauform mit Schraubkupplung sorgt für eine sichere Befestigung und schützt vor unbeabsichtigtem Lösen.
- Hervorragende Abschirmung: Reduziert elektromagnetische Interferenzen und schützt die Signalintegrität.
- Kompatibilität mit RG 58/U: Perfekt abgestimmt auf die Spezifikationen des weit verbreiteten 50-Ohm-Koaxialkabels RG 58/U.
Anwendungsbereiche und professioneller Einsatz
Der TNC ST-L58 ist prädestiniert für den Einsatz in professionellen Umgebungen, wo Zuverlässigkeit und Signalqualität oberste Priorität haben. Seine spezifische Konstruktion macht ihn zum Standard für:
- Funkkommunikationssysteme: Basisstationen, Mobilfunk-Anwendungen, Amateurfunk und kommerzielle Funkanwendungen.
- Messtechnik: Laborgeräte, Messaufbauten und Prüfgeräte, die genaue und stabile Signale erfordern.
- Rundfunk und Fernsehen: Übertragungstechnik, Antennenanlagen und Signalverteilungsnetze.
- Industrielle Automatisierung: Sensorik, Steuerungs- und Regelungstechnik mit hohen Anforderungen an Signalübertragung.
- Netzwerktechnik: Spezielle Anwendungen, die robuste und hochfrequenztaugliche Verbindungen benötigen.
TNC ST-L58 – Produktdetails und Spezifikationen
Die folgende Tabelle fasst die wesentlichen Merkmale und Spezifikationen des TNC ST-L58 Steckverbinders zusammen, die seine Eignung für anspruchsvolle Anwendungen unterstreichen.
| Merkmal | Spezifikation |
|---|---|
| Steckverbindertyp | TNC (Threaded Neill-Concelman) |
| Kabeltyp-Kompatibilität | RG 58/U (50 Ohm Koaxialkabel) |
| Anschlussart | Lötversion |
| Gehäusematerial | Messing, vernickelt |
| Mittelleiterkontakt | Messing, vergoldet (für optimale Leitfähigkeit und Korrosionsbeständigkeit) |
| Isolator | PTFE (Polytetrafluorethylen) – exzellente dielektrische Eigenschaften und Temperaturbeständigkeit |
| Betriebsfrequenzbereich | DC bis 11 GHz (typisch, abhängig von der Kabelqualität und Installation) |
| VSWR (Stehwellenverhältnis) | ≤ 1.15 bis 6 GHz (bei korrekter Installation und passendem Kabel) |
| Impedanz | 50 Ohm |
| Mechanische Robustheit | Hohe Zug- und Biegefestigkeit durch Lötverbindung und TNC-Bauform |
| Betriebstemperaturbereich | -55 °C bis +155 °C (typisch für verwendete Materialien) |
Qualität und Performance im Detail
Die Auswahl des richtigen Steckverbinders ist entscheidend für die Integrität von Hochfrequenzsignalen. Der TNC ST-L58 für RG 58/U setzt hier Maßstäbe durch seine durchdachte Konstruktion. Das Gehäuse aus vernickeltem Messing bietet nicht nur eine ansprechende Optik und Korrosionsbeständigkeit, sondern auch eine hervorragende Abschirmung gegen externe Störfelder. Die Vergoldung des Mittelleiterkontakts aus Messing minimiert den Übergangswiderstand und gewährleistet eine konstant hohe Leitfähigkeit über die gesamte Lebensdauer des Steckverbinders, selbst bei häufigem Ein- und Ausstecken oder wechselnden Umgebungsbedingungen.
Der Einsatz von PTFE (Polytetrafluorethylen) als Isoliermaterial ist ein weiterer entscheidender Vorteil. PTFE ist bekannt für seine extrem niedrigen dielektrischen Verluste und seine hohe Hitzebeständigkeit. Dies ist gerade bei höheren Frequenzen von großer Bedeutung, da hier Materialverluste im Isolator zu einer erheblichen Verschlechterung des Signals führen können. Mit dem TNC ST-L58 minimieren Sie solche Verluste und sichern die maximale Signalqualität.
Die Lötverbindung ist eine traditionelle und bewährte Methode, um eine unlösbare und elektrisch leitfähige Verbindung zwischen Kabel und Steckverbinder herzustellen. Im Gegensatz zu Crimpverbindungen, die anfällig für mechanische Belastungen und Materialermüdung sein können, bietet die Lötverbindung eine extrem hohe mechanische Festigkeit und Zuverlässigkeit. Dies macht den TNC ST-L58 ideal für Anwendungen, bei denen die Kabel stark beansprucht werden oder Vibrationen auftreten.
Die präzise abgestimmte Impedanz von 50 Ohm und das geringe Stehwellenverhältnis (VSWR) von maximal 1.15 bis 6 GHz sind entscheidende Faktoren für die Signalintegrität. Ein hohes VSWR bedeutet, dass ein signifikanter Teil des Signals am Steckverbinder reflektiert wird, was zu Leistungseinbußen und potenziellen Fehlfunktionen führt. Der TNC ST-L58 minimiert diese Reflexionen und sorgt so für eine effiziente und klare Signalübertragung.
Die breite Betriebsfrequenz von DC bis 11 GHz, typischerweise erreicht durch die Kombination aus passendem Kabel und hochwertigem Steckverbinder, eröffnet vielfältige Einsatzmöglichkeiten in anspruchsvollen Hochfrequenzanwendungen, von der Funkkommunikation über Messtechnik bis hin zur Broadcast-Technik.
FAQ – Häufig gestellte Fragen zu TNC ST-L58 – TNC-Stecker für RG 58/U, Lötversion
Ist der TNC ST-L58 auch für andere Kabeltypen als RG 58/U geeignet?
Der TNC ST-L58 ist speziell für die präzise Anpassung an das RG 58/U Koaxialkabel mit einem Außendurchmesser und Wellenwiderstand von 50 Ohm ausgelegt. Die Verwendung mit Kabeln anderer Spezifikationen kann zu einem erhöhten VSWR und Signalverlusten führen.
Welche Art von Lötkolben und Lot wird für die Installation empfohlen?
Für eine optimale Lötverbindung empfehlen wir einen leistungsstarken Lötkolben (mindestens 60W) mit einer feinen Spitze, um präzise arbeiten zu können. Ein bleihaltiges oder bleifreies Sn-Ag-Cu Lot mit Flussmittel ist für eine gute Benetzung und eine starke Verbindung geeignet.
Wie wichtig ist die richtige Kabelvorbereitung für die Lötverbindung?
Die richtige Kabelvorbereitung ist entscheidend. Das Koaxialkabel muss sauber abisoliert werden, um den Mittelleiter und das Abschirmgeflecht freizulegen, ohne diese zu beschädigen. Ein gleichmäßiges Abisolieren gewährleistet, dass der Mittelleiter und das Geflecht optimal in den Lötbereich des Steckverbinders passen.
Bietet die Lötversion des TNC ST-L58 Vorteile gegenüber einer Crimp-Version?
Ja, die Lötversion bietet in der Regel eine überlegene mechanische Festigkeit und Lebensdauer. Sie ist resistenter gegen Vibrationen und mechanische Belastungen, was sie für anspruchsvolle und dauerhafte Installationen zur bevorzugten Wahl macht.
Was bedeutet VSWR und warum ist es bei diesem Stecker wichtig?
VSWR steht für Voltage Standing Wave Ratio und beschreibt das Verhältnis von maximaler zu minimaler Spannung auf einer Leitung. Ein niedriges VSWR (nahe 1:1) zeigt eine gute Anpassung der Impedanz an, was minimale Reflexionen und damit maximale Signalübertragung bedeutet. Für Hochfrequenzanwendungen ist ein niedriges VSWR unerlässlich.
Ist der TNC ST-L58 für den Einsatz im Außenbereich geeignet?
Die verwendeten Materialien wie Messing und PTFE sind witterungsbeständig. Für den dauerhaften Außeneinsatz empfehlen wir jedoch zusätzliche Schutzmaßnahmen wie geeignete Kabelverschraubungen oder eine wetterfeste Ummantelung der gesamten Verbindung, um die Langlebigkeit zu maximieren.
Wie kann ich sicherstellen, dass meine Verbindung mit dem TNC ST-L58 frei von Störungen ist?
Eine sorgfältige Installation, die Verwendung von qualitativ hochwertigem RG 58/U Kabel, das Vermeiden von scharfen Biegungen und die Sicherstellung einer guten Abschirmung des Kabels selbst tragen maßgeblich zu einer störungsfreien Verbindung bei. Die TNC-Bauform des Steckers selbst bietet zudem eine verbesserte Abschirmung.
